Kombikessel-Set HKP 30 mit Solarthermie

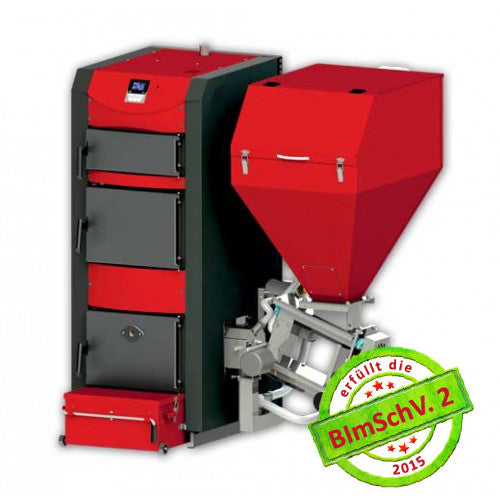

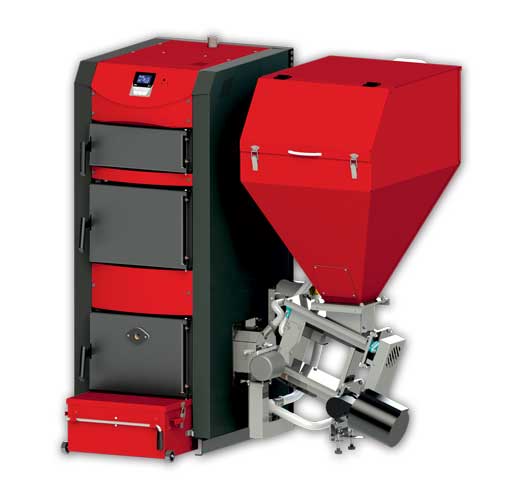

Der Kombikessel HKP von Thermoflux ist ein Allesbrenner für mehrere Brennstoffe. Der HKP ist zum Beheizen von Ein- oder Mehrfamilienhäuser und Bürokomplexen mit einer Fläche von 150m² (schlechter Dämmwert) bis 300m² (sehr guter Dämmwert) geeignet.

Kombikessel Allesbrenner Thermoflux HKP ist zur Beheizung durch Verbrennung von Holzpellets, mittels des in der unteren Brennkammer eingebauten Brenner, ausgelegt. Als Alternativbrennstoff können Scheitholz, Holzbriketts und Kohle, in der oberen Brennkammer, verwendet werden. Der Brennstoff Kohle muss mit Holz oder Holzbriketts beigemischt werden, im Verhältnis Holz/-briketts 70 : Kohle 30. Durch Verbrennung der Rauchgase in der Brennkammer erreicht der Kessel einen Wirkungsgrad von 89 %.

Die Pelletkessel der HKP 30 mit Holznotbetrieb bieten dem Anlagenbetreiber den Vorteil, dass er neben dem vorrangigen Pelletbetrieb, auch Stückholz im Notbetrieb heizen kann.

Vorteile des Kessels:

• Funktionen der Steuerung:
  • Automatisierte Zündung und Brennstoffbeschickung
  • Gebläse, das das beständige Betrieb der Brenners sichert
  • Selbstreinigungsfunktion des Brenners, die alle 24 Stunden 1 bis 4 Mal anspringt
  • Automatische Ascheaustragung in speziellen Behälter
  • Steuerung einer Heizungspumpe
  • Steuerung einer Brauchwasserpumpe
  • Steuerung über Raumthermostat
  • Zeitschaltuhr
  • Möglichkeit zur manuellen Beschickung bei Betrieb bei Holz und/oder Kohle in der oberen Brennkammer

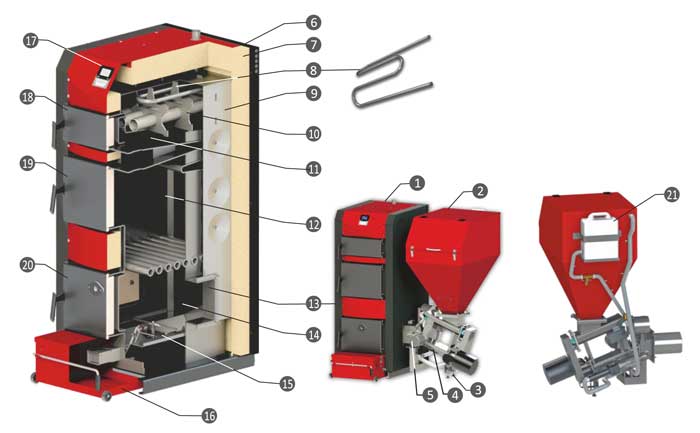

• Konstruktion mit zwei Brennkammern. An der unteren Brennkammer ist ein Brenner zur Verbrennung von Holzpellets montiert. Beide Brennkammern sind mittels eines Stahlgitters voneinander getrennt. Das alternative Brennstoff /Holz, Kohle/ wird auf dem Stahlgitter in der oberen Brennkammer gelegt
• Zwei Revisionstüren erleichtern die Reinigung der Rauchrohren und Brennkammern
• Dreizugweg der Rauchgase zur besseren Wärmeabgabe
• Eingebaute Transportschnecke befördert die Restasche und Ruß in einem beweglichen Behälter
• Okulare zum Beobachten des Brennvorgangs

Sicherheitsvorrichtungen der Anlage:
1) Die Steuerung überwacht und reguliert die Temperatur des Brenners und des Kessels.
2) Thermostatische Sicherung (80°). Die thermostatische Sicherung ist am Beschickungsrohr befestigt. Wenn die Temperatur der Oberfläche des Beschickungsrohres 80 ° erreicht, stellt die Steuerung die Pelletförderung zum Brenner ab und signalisiert eine Störung.
3) Sicherung 10 А;
4) Sicherheitswärmetauscher;
5) Der temperaturgeführte Sicherheitsventil ist mit dem Löschwassertank verbunden. Im Falle eines Rückbrandes in der Schnecke tritt das Wasser, durch den Zwischenflansch in der
Schnecke und dem Silo, um eine Zündung des Brennstoffs im Silo zu vermeiden.

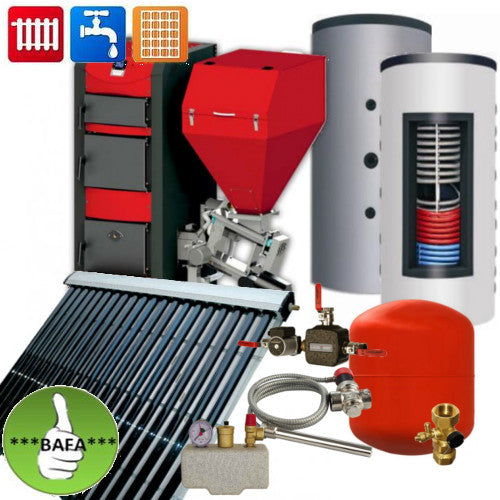

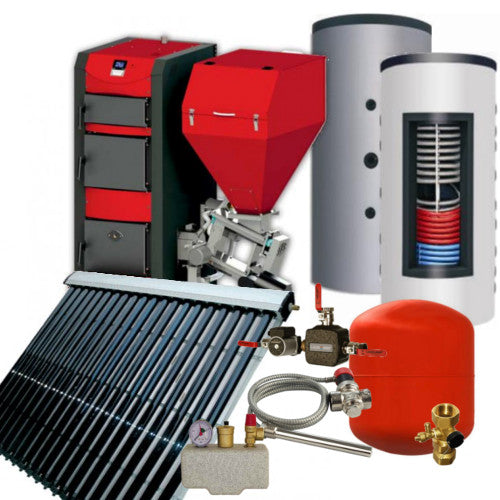

Das Set beinhaltet:

• ThermoFlux Kombikessel HKP30 mit 30 kW
• Solarpaket TWL EtaSunPro HLK20-3 Vakuumröhrenkollektorset 9,66m²
• 1x 1000L Hygienespeicher mit 2 Wärmetauschern
• 1x 1000L Pufferspeicher
• Ausdehnungsgefäß 250 Liter
• Kappenventil 1' DN25
• Laddomat 11-100 komplett mit Thermoelement 63°C Effizienzklasse A
• Thermische Ablaufsicherung
• Kesselsicherheitsgruppe

Die Einzelkomponenten des TWL Solarpaketes:

3x hochleistungs Flachkollektoren HLK20 mit einer Bruttofläche gemäß BAFA von 9,66m² 10 Jahre Produktgarantie. Hinweis die BAFA Mindestvorraussetzung für die Förderung in Höhe von 1500,-€, ist

• Gebäudebestand oder Bauantrag vor 2009
• Kollektorbruttofläche von mind. 7m²
• 40Liter Pufferspeichervolumen pro m²

1x Kollektor-Anschlussset KAS-1 Solarleitung mit Isolierung für die Dachdurchführung, den Speicheranschluss und anschluss an das Ausdehnungsgefäß. Die Solarleitung ist 8 m lang und besteht aus Edelstahl-Wellrohr DN 20 (Edelstahl 1,4404). Die Isolierung ist hochtemperaturbeständig, aus formbeständigem
EPDM Kautschuk, witterungs und UV-beständig. Die Dämmstärke ist 14 mm und der Temperaturbereich geht von -40°C/ + 150°C (kurzfristig auch +175° C)
Des weiteren ist enthalten ein Fittingsset:

• 12 x Überwurfmutter und Dichtung DN20
• 6 x Nippel flachdichtend DN 20
• 1x Reduzierstück 1' AG x ¾' IG (für Anschluss Solarstation / MAG)
• 1x Reduzierstück 1' AG x ¾' AG (für Anschluss Solarstation / MAG)

1x Regusol L-130 Solarstation kann der hydraulische Abgleich, die Durchflussmessung und die Entlüftung direkt an der Station vorgenommen werden. Mit dem eingebauten Durchflussmesser wird die erforderliche Fluidmenge des Primärkreislaufes exakt und bequem eingestellt und kontrolliert. Die permanente Entlüftung erfüllt höchste Ansprüche und hält die Anlage luftfrei. Die Durchflussmessung beruht auf dem Schwebekörperprinzip. Die Mess- und Anzeigeeinheit ist im  Armaturenkörper integriert. Die Entlüftung erfolgt durch besondere strömungstechnische Maßnahmen, wobei die Luft im Oberteil der Entlüfterflasche gesammelt wird und sporadisch abgelassen werden kann. Über das anfallende Luftvolumen lassen sich zudem Undichtigkeiten im System erkennen.

1x Temperatur Differenz Regler DeltaSol BS/4 Temperaturdifferenzregler mit optional zuschaltbaren Anlagenfunktionen. Enthalten sind 1x Sensor FKP6, 2 x Sensor FRP6, 1 x Ersatzsicherung T4A und Schrauben / Dübel / Zugentlastung. Funktionskontrolle gemäß BAW-Richtlinie ist sichergestellt, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Drehzahlregelung und Wärmemengenbilanzierung.

• Eingänge: für 4 Temperatursensoren PT 1000
• Ausgänge: 1 Halbleiterrelais, 1 Standardrelais
• Bus: VBus
• Versorgung: 220…240 V~
• Schutzart: IP20/DIN 40050

1x Solarausdehnungsgefäß um Drücke im System auszugleichen

1x Kappenventil für Solarausdehnungsgefäß

12x Dachhaken für Röhrenkollektor Gewicht 0,58 kg, Material Aluminium

6x Dachschienen für Röhrenkollektor Profilschienen aus Aluminium, incl. Schrauben
und Zubehör für Dachhakenmontage.

44 kg Solarflüssigkeit mit Frostschutz

• Nitritfrei, phosphatfrei, sekundär aminfrei, mittlerer Frostschutzwert: - 28 ° C
• Temperaturdauerlast bis 200° C, wenn ausreichend großes Ausgleichsbehältnis vorhanden ist
• Kein Gefahrgut - Wassergefährdungsklasse 1

1x Solarentlüfter mit T-Stück

• ½“ Außengewinde, Material Messing, T-Stück
• mit 2 x Innengewinde 1“,1x Doppelnippel 1',
• und 1 x Innengewinde ½“ und Absperrhahn ½' DN 15.
