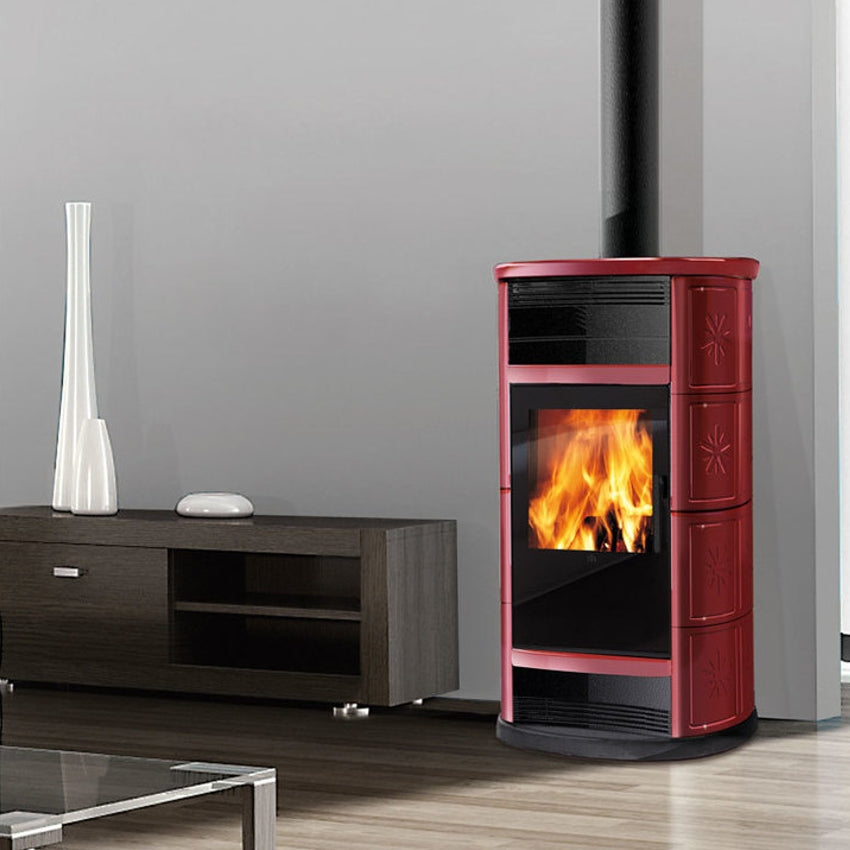

Der Kaminofen BIG ist ein Holzofen vom europäischen Top Hersteller Edilkamin. Der Ofen BIG ist durch das traditionelle Dekor gekennzeichnet und kann an der Wand, in der Ecke oder in der Mitte eines Raums aufgestellt werden. Der Ofen BIG gewährleistet dank der herunterfallenden Nachverbrennungsluft einen niedrigen Ausstoß und stets saubere Scheiben. Der BIG ist ein reiner Holzscheit-Ofen.
Bei dem Ofen BIG wurde die Vorderseite vollständig aus Gusseisenhergestellt, während die Struktur des Feuerraums aus dickwandigem Stahl besteht. Der gesamte Feuerraum wurde mit ECOKERAM® ausgekleidet, einem speziellen feuerfesten Material, dass im Gießverfahren hergestellt wird. Bei allen Modellen wird Sekundärluft und Tertiärluft eingeblasen, die Tertiärluft dient zum Reinigen der Keramikscheibe. Das Abführen des Rauches kann von oben oder von der Rückseite aus erfolgen, dies dient der Flexibilität bei der Installation des Ofens.
Die Regelung der Verbrennungsluft erfolgt über zwei verschiedene Betriebsarten:
Auf dem unteren Gitter des Ofens BIG befinden sich zwei Bedinungselemente:
Bei der Wahl MANUELL reguliert man die Luftmenge über einen Stellhebel und somit die Intensität des Feuers von einem Minimum bis zum Maximum
Bei der Wahl AUTOMATIK reguliert der Ofen automatisch die Flammintensität je nach Feuerraumtemperatur, dank eines thermostatischen Ventils. Beim Anfeuern, wenn der Feuerraum noch kalt ist, sorgt das Ventil dafür, dass die maximale Luftmenge in den Feuerraum gelassen wird um diese Phase des Anfeuerns zu beschleunigen. Erhöht sich hingegen die Feuerraumtemperatur, senkt das Ventil schrittweise die Luftzufuhr, was eine Überhitzung des Raumes vermeidet, in dem der Ofen aufgestellt ist und somit einen exzessiven und nutzlosen Holzverbrauch. HINWEIS: Hierfür wird das optionale Thermostatventil benötigt!
Der Edilkamin Ofen BIG ist mit einem Ventilator, mit einer Luftuumwälzleistung von bis zu 800 m³/h, ausgestattet. Das Gebläse wird vom Bedienfeld aus geregelt. Auf diese Weise ist es möglich die Warmluft zu kanalisieren und damit auch anliegende Räume beheizen zu können.Auf der Ofenrückseite sind zum Anschließen der WarmluftKanalisierung zwei Anschlussstutzen zu je Ø10 cm vorhanden. HINWEIS: Hierfür wird das optionale Kanalisierungskit benötigt!
Die Externe Zuluft des BIG macht den Kaminofen raumluftunabhängig.
Vorteile des Edilkamin BIG
| Abgasnormen/Zulassungen | DIN EN 13240:2006 EU-Richtlinie 89/106/EWG |
| Abmessung | HxBxT 1150x680x530 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| BImSchV-Emissionswerte | BImSchV Stufe 2 |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4260609966152 |
| Zertifiziert nach | BImSchV Stufe 2 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Modell Name | BIG |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Gewicht | 150 kg |
| Anfrage | nein |
| Hersteller | EdilKamin |
| Verpackungseinheit | VE |
