Warmwasser und Heizung aus der Sonne: Mit dem Solarmodul SM100 zur Systemerweiterung für EMS plus-Wärmeerzeuger in Ein- und Zweifamilienhäusern.
oder
Ihre persönliche Buderus-Kaufberatung:

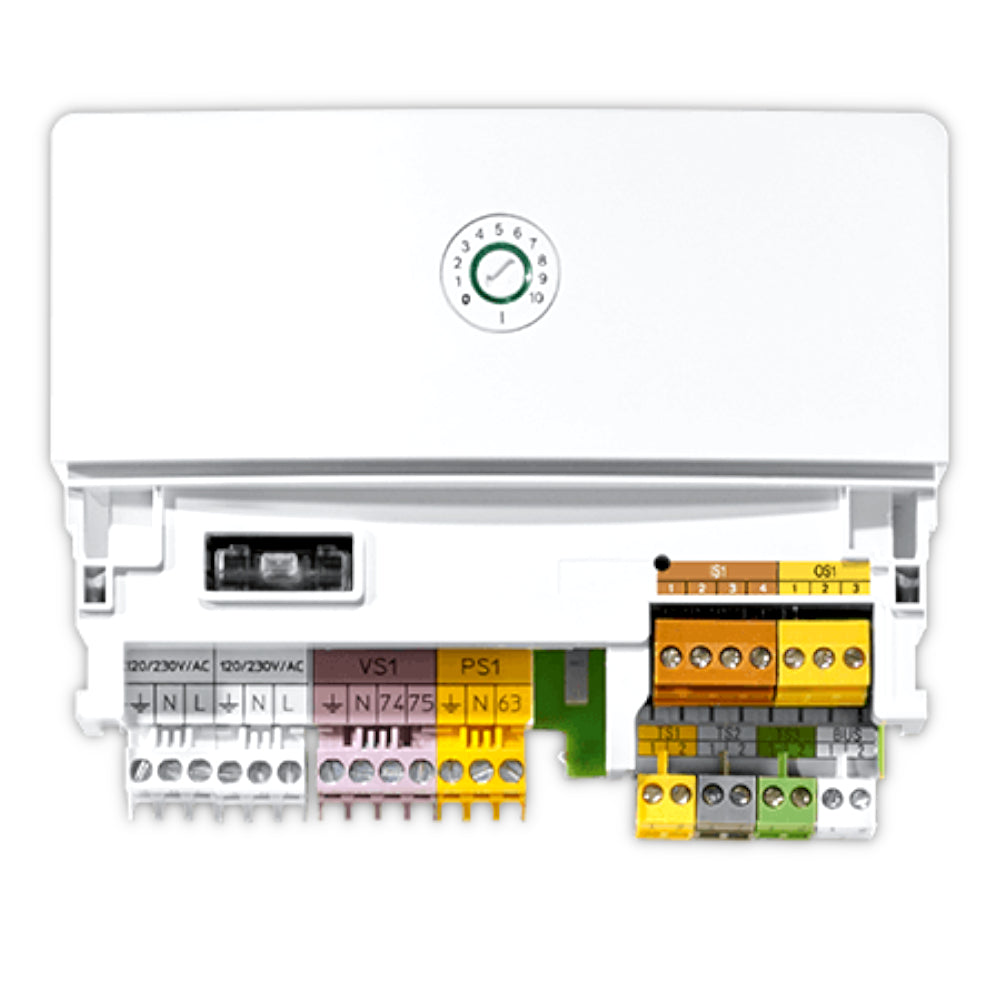

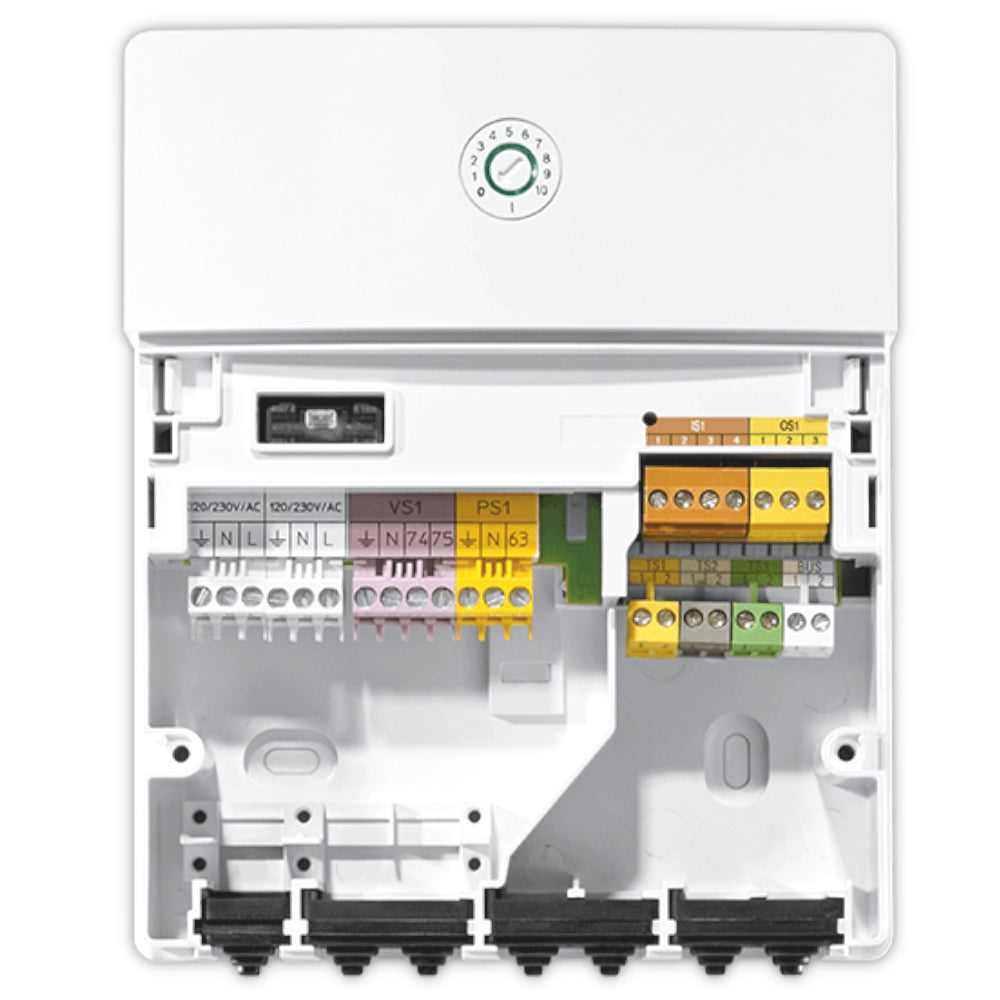

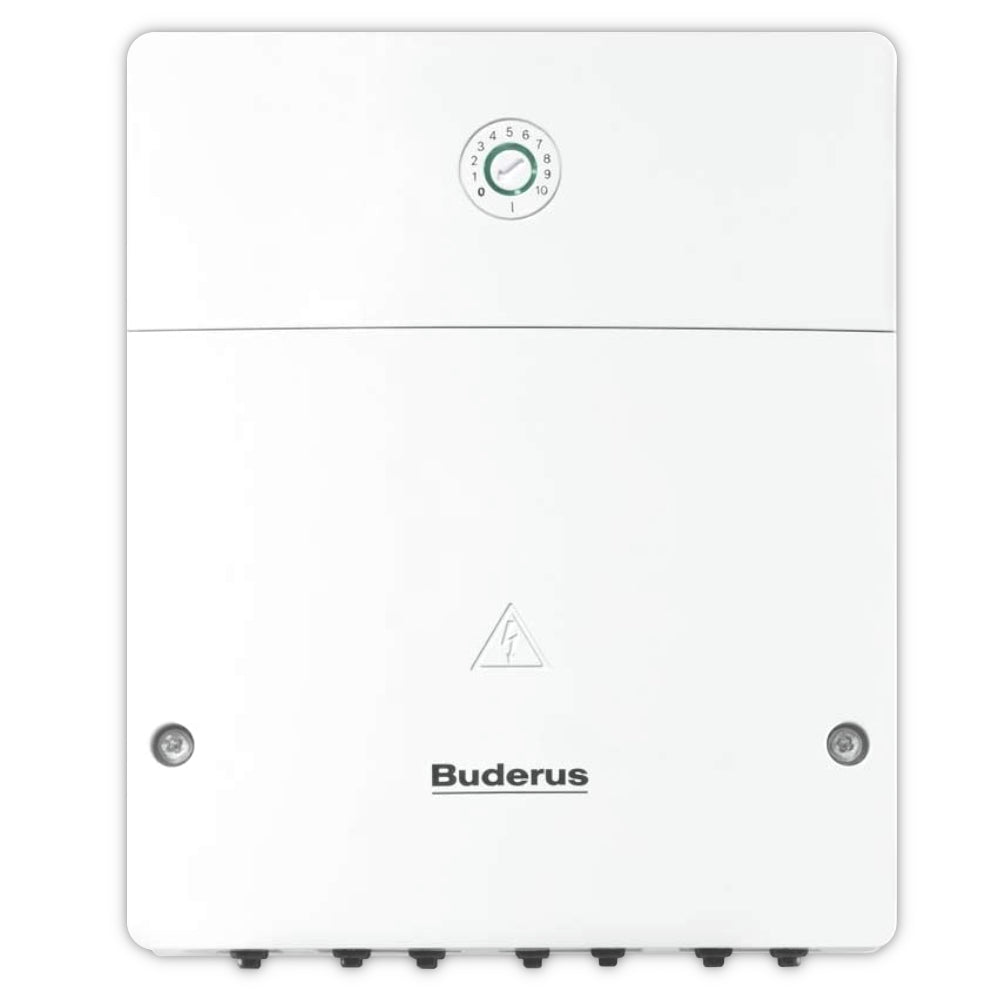

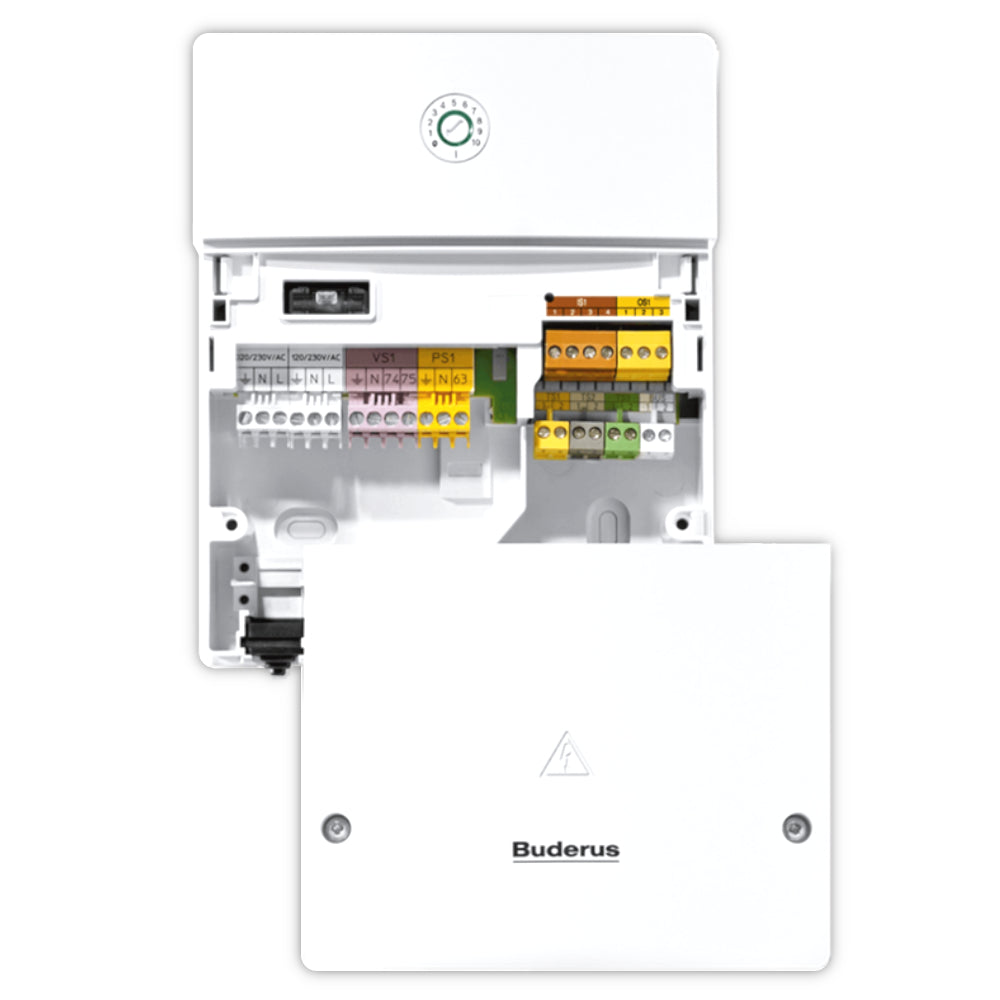

Buderus bietet mit dem Logamatic SM100 das ideale Solarmodul für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung in Ein- und Zweifamilienhäusern.
Mit dem Funktionsmodul kann jedes Heizsystem mit einem Logamatic EMS plus-geregelten Wärmeerzeuger um Solarthermie mit einem solaren Verbraucher erweitert werden. Sowohl der vorhandene Wärmeerzeuger als auch die Solaranlage werden über das Logamatic EMS plus gesteuert.
Das Modul sorgt für eine optimierte Ausnutzung der gewonnenen Solarenergie, der passive Solarertrag z. B. durch große Fensterflächen wird mitberücksichtigt. Durch die permanente Bewertung des solaren Ertrages und der solar erwärmten Kapazität des Speichers sowie ggf. Absenkung der jeweiligen Sollwerte wird der Nachheizbedarf des Gas- / Öl-Wärmeerzeugers auf ein Minimum reduziert.
Beim Anschluss des Moduls erkennt die Regelung automatisch die angeschlossenen Komponenten und schlägt eine optimale Konfiguration vor. Das solar aufgeheizte Wasser wird täglich auf 60 °C aufgeheizt und über eine Umlade- oder Umschichtpumpe thermisch desinfiziert. Das Solarmodul Logamatic SM100 sorgt für die optimierte Beladung des Thermosiphon-Speichers (Double-Match-Flow) und eine Vakuum-Röhren-Funktion (Pumpenkick).
Pro Heizanlage kann ein SM100 eingesetzt werden. Das Modul kann nur in Verbindung mit einer System-Bedieneinheit Logamatic RC310 und optional zusätzlich zu einer Bedieneinheit RC200 genutzt werden.
Das Solarmodul Logamatic SM100 ermöglicht die Kombination aller Logamatic EMS/EMS plus-geregelten Öl-/Gas-Wärmeerzeuger mit Solarthermie. Diese kann aus Flachkollektoren Logasol SKN4.0, Hochleistung-Flachkollektoren Logasol SKT1.0 oder aus Vakuumröhrenkollektoren Logasol SKR10CPC oder SKR 5 bestehen. Der Gas-/Öl-Wärmeerzeuger und die Solaranlage für die Trinkwassererwärmung werden über ein und dieselbe System-Bedieneinheit Logamatic RC310 oder die Bedieneinheit RC200 bedient. Das Logamatic SM100 kann in Verbindung mit dem Solar-Autarkregler SC300 eine Solaranlage auch autark regeln.
Das Solarmodul Logamatic SM100 sorgt für Warmwasserkomfort aus Sonnenwärme. Bedient wird es mit derselben Bedienung wie der Öl-/Gas-Brennwertkessel: der System-Bedieneinheit Logamatic RC310 mit vielen Funktionen, Anzeigen und Einstellungsmöglichkeiten. Oder mit der einfacheren Bedieneinheit RC200 für die wichtigsten Funktionen.
Das Solarmodul SM100 bindet eine Solaranlage zur Trinkwassererwärmung in ein bestehendes Heizsystem mit den klassischen Brennstoffen Öl oder Gas ein. Das Modul ermöglicht so jedem Hausbesitzer, die erneuerbare Energie Sonnenwärme zu nutzen. Es regelt die Ausnutzung des Solarertrags maximal effizient, sodass möglichst wenig mit dem Öl-/Gas-Brennwertgerät nachgeheizt werden muss. Das Solarmodul trägt so aktiv zur Reduzierung der Energiekosten bei.
Das Solarmodul Logamatic SM100 erlaubt die einfache Erweiterung eines Heizsystems mit Gas oder Öl um Sonnenenergie. Es ermöglicht so jedem Hausbesitzer, der über einen Logamatic EMS-Wärmeerzeuger mit Öl/Gas verfügt, in erneuerbare Energien einzusteigen. Ein Solarmodul ist ein spürbarer Beitrag zum Schutz von Umwelt und Natur.
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Betriebsfrequenz | 50 HZ |
| Betriebsspannung | 230 V AC, 50 Hz |
| General_Breite | 151 mm |
| BUS-Gesamtlänge max. | 300 m |
| BUS-Typ | EMS plus |
| EU verantw. Person | erfurt@buderus.de |
| Lieferzeit | 4 - 8 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4051516057268 |
| Fernbedienung-Typ | RC300 (System) oder RC200 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Fühler-Typ | NTC10k |
| GPSR-Anschrift | Sophienstraße 30-32, 35576 Wetzlar, Deutschland |
| GPSR-Mail | info@buderus.de |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | Bosch Thermotechnik GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| General_Höhe | 184 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungsaufnahme | Standby: < 1 W |
| Leiterquerschnitt maximal Anschlussklemmen 230V | 1,5 mm² |
| Leiterquerschnitt maximal Anschlussklemmen Kleinspannung | 2,5 mm² |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Netzspannung BUS | 15 V DC (verpolungssicher) |
| Netzspannung Pumpen und Mischer | 230 V AC, 50 Hz |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Schutzart | IP44 |
| Sicherung | 230 V, 5 AT |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | weiss |
| General_Länge_Tiefe | 61 mm |
| Umgebungstemperatur | 0 °C bis 60 °C |
| Artikel Einheit | St |
| WEEE-Reg.-Nr. DE | 69542401 |
| Gewicht | 1,5 kg |
