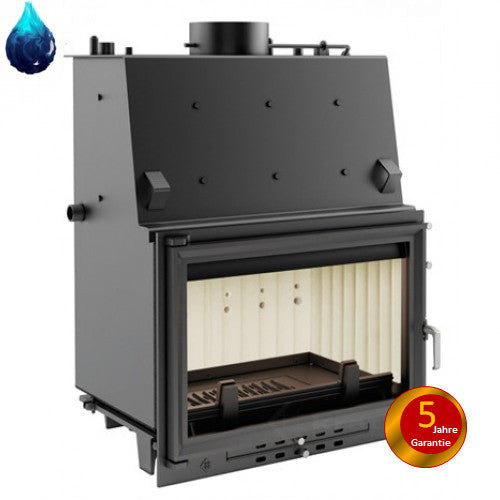

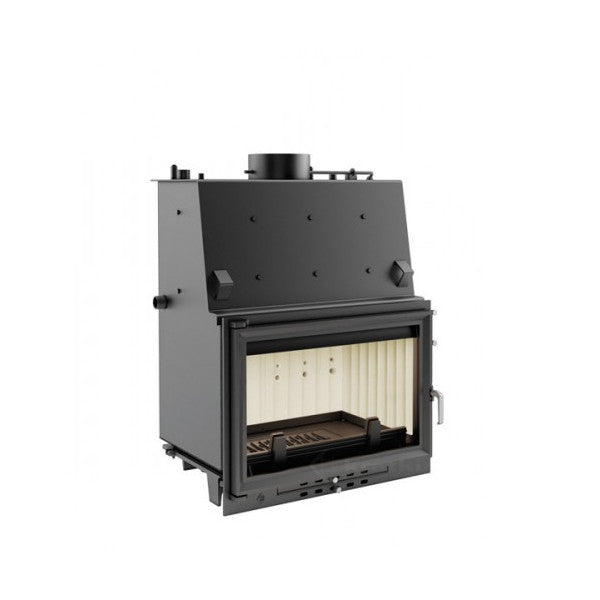

Wasserkamineinsatz Oliwia EKO Aqua 12 Kw Kratki Hygiene-Komplettset

Der Hauptbestandteil des Kratki Kamins Oliwia EKO ist der stählerne Wassermantel. Im Inneren des Kamins befindet sich der Verbrennungsraum. Die Vorderwand des Verbrennungsraums bildet die Gusseiserne Tür die mit einer bis 800 Grad Celsius hitzebeständigen Scheibe und einem Verriegelungsdrücker ausgestattet ist. Diese Tür ist in einem gusseisernen Rahmen eingesetzt und der Rahmen wurde an den Wassermantel angeschraubt.

Von unten ist der Verbrennungsraum durch den gusseisernen Boden getrennt, der ebenfalls an den Wassermantel angeschraubt ist. In diesem Gusseisenuntersatz ist die Aschenfallkammer platziert. Über der Aschenfallkammer ist der Gusseisenfeuerrost einmontiert, auf dem die Verbrennung des Brennstoffes verläuft. Vor dem Herausfallen des glühenden Brennstoffes aus dem Verbrennungsraum nach dem Öffnen der Feuertür schützt der gusseiserne-Vorderzaun. Verbrennungsruckstande, wie Holzasche oder die Reste von dem nicht bis Ende verbrannten Heizstoff sammeln sich in der ausziehbaren Schublade, die sich unter dem Rost befindet.

Im vorderen Teil der Schublade ist bewegliche Leiste eingebaut, in die der Schieberregler mit Griff einmontiert wird. Dieser Schieberregler dient zur Regelung der Primärluft, die zur Verbrennung des Heizstoffes nötig ist. Die Sekundärluft, die zur Nachverbrennung der während des Brennprozesses entstehenden Gase unentbehrlich ist und die Verrusung der hoch temperaturbeständigen Scheibe verhindert, ist durch eine Spalt am oberen Rande dieser Scheibe zugeführt. Über dem Verbrennungsraum sind Heizrohre angebracht. Wahrend des Kaminbetriebs, nach der Anheizung des Heizstoffes spülen die Verbrennungsgase die Wände des Brennraums um, und fliesen zwischenden Heizrohren zum Fuchs und weiter durch Rauchgaskanal bis zum Schornstein. Im Kaminfuchs befindet sich ein regulierbarer Kaminschieber. Zur Einstellung eines bestimmten Öffnungswinkels des Kaminschiebers mit Hilfe eines speziellen Mechanismus dient der Einstellknopf.

Der Zufluss des Warmwassers von der Heizanlage zum Kamin erfolgt mit Hilfe von zwei unteren Anschlussstutzen - einem linken und einem rechten, die einen Durchmesser G 1’’ haben und an die, die Seitenwände desWassermantels angeschweist sind. Die zwei Anschlussstutzen sind nur in der neuesten Version der Kamine eingebaut – im Kamin mit dem Sicherheitswärmetauscher. Einer von diesen Stutzen führt kaltes Wasser in den Sicherheitswärmetauscher (SWT) zu, der andere führt heises Wasser wieder ab

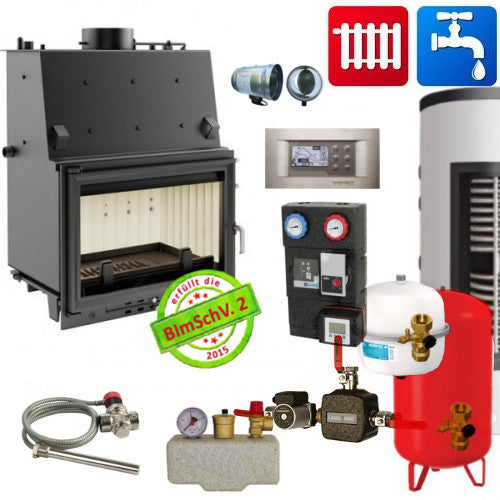

• 1x Kamineinsatz wasserführend Maja EKO Aqua 10kW Kratki
• 1x Hygienespeicher 500Liter ohne zusätzlichen Wärmetauscher (Optional mit einem oder zwei Wärmetauscher)
• 1x Ausdehnungsgefäß passend zum Pufervolumen
• 1x Trinkwasserausdehnungsgefäß 8 Liter
• 1x Zirkulationsset 35-60°C mit Lanzenventilanschlussset für verbrühsichere Warmwasserversorgung komplett Isoliert
• 1x Kappenventil passend zum Ausdehnungsgefäß
• 1x Kappenventil passend zum Trinkwasserausdehnungsgefäß
• 1x Laddomat 11-30 komplett mit Thermoelement 63 °C Effizienzklasse A
• 1x Thermische Ablaufsicherung
• 1x Kessel Sicherheitsgruppe bestehend aus einem Manometer, Sicherheitsventil 2,5 bar und Schnellentlüfter.
• 1x Heizkreispumpengruppe ESBE GRC211 mit witterungsgeführter Regellung
• 1xTatarek Profisteuerung RT-08G Titanium

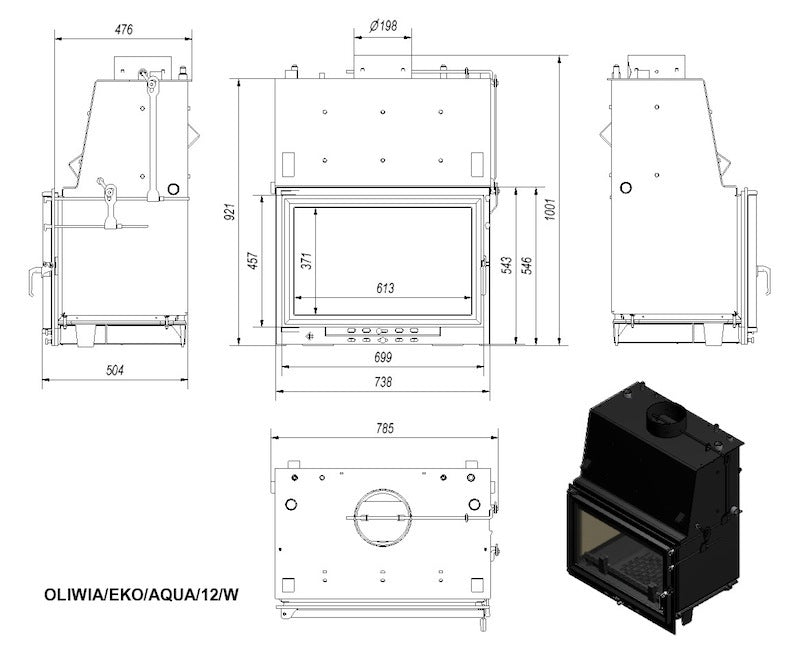

1x Kamineinsatz wasserführend Oliwia EKO Aqua 12kW

Von unten ist der Verbrennungsraum durch den gusseisernen Boden getrennt, der ebenfalls an den Wassermantel angeschraubt ist. In diesem Gusseisenuntersatz ist die Aschenfallkammer platziert. Über der Aschenfallkammer ist der Gusseisenfeuerrost einmontiert, auf dem die Verbrennung des Brennstoffes verläuft. Vor dem Herausfallen des glühenden Brennstoffes aus dem Verbrennungsraum nach dem Öffnen der Feuertür schützt der gusseiserne-Vorderzaun. Verbrennungsruckstande, wie Holzasche oder die Reste von dem nicht bis Ende verbrannten Heizstoff sammeln sich in der ausziehbaren Schublade, die sich unter dem Rost befindet.

Im vorderen Teil der Schublade ist bewegliche Leiste eingebaut, in die der Schieberregler mit Griff einmontiert wird. Dieser Schieberregler dient zur Regelung der Primärluft, die zur Verbrennung des Heizstoffes nötig ist. Die Sekundärluft, die zur Nachverbrennung der während des Brennprozesses entstehenden Gase unentbehrlich ist und die Verrusung der hoch temperaturbeständigen Scheibe verhindert, ist durch eine Spalt am oberen Rande dieser Scheibe zugeführt. Über dem Verbrennungsraum sind Heizrohre angebracht. Wahrend des Kaminbetriebs, nach der Anheizung des Heizstoffes spülen die Verbrennungsgase die Wände des Brennraums um, und fliesen zwischenden Heizrohren zum Fuchs und weiter durch Rauchgaskanal bis zum Schornstein. Im Kaminfuchs befindet sich ein regulierbarer Kaminschieber. Zur Einstellung eines bestimmten Öffnungswinkels des Kaminschiebers mit Hilfe eines speziellen Mechanismus dient der Einstellknopf.

Der Zufluss des Warmwassers von der Heizanlage zum Kamin erfolgt mit Hilfe von zwei unteren Anschlussstutzen - einem linken und einem rechten, die einen Durchmesser G 1’’ haben und an die, die Seitenwände desWassermantels angeschweist sind. Die zwei Anschlussstutzen sind nur in der neuesten Version der Kamine eingebaut – im Kamin mit dem Sicherheitswärmetauscher. Einer von diesen Stutzen führt kaltes Wasser in den Sicherheitswärmetauscher (SWT) zu, der andere führt heises Wasser wieder ab

Zubehörbestandteile:

DIe RT-08G TD Titanium Profikaminsteuerung

Der Temperaturregler mit Mikroprozessor RT-08G von Tatarek ist eine Heizkreisregelung mit grafischem Display. Die Regelung steuert bis zu 3 Pumpen und eine automatische Luftdrosselklappe für eine Anbindung der externen Zuluft.

Der Laddomat 11-100 Rücklaufanhebungsgruppe 63°C

Perfekte Schichtung im Pufferspeicher ist die Vorraussetzung für ein effizientes Heizsystem. Der Laddomat läd den Pufferspeicher mit einem geringem Durchfluss wodurch die Schichtung optimiert wird. Der Laddomat pumpt Wasser so langsam und optimiert in den oberen Bereich des Puffers, dass die Schichtung optimal erfolgt.

Im gleichen vorgang kühlt der Laddomat den Kessel mit vorgewärmten Rücklaufwasser, das heißt, heißes Wasser vom Kesselvorlauf wird mit kaltem Wasser aus dem Pufferrücklauf gemischt. In der Endphase der Befeuerung erzeugt der Laddomat eine vollständig optimale Ladung des Pufferspeichers, weil das Thermoelement den Bypass sperrt. Ein zusätzliches Drosselventil ist somit unnötig.

Die besondere Regelfunktion hebt die Rücklauftemperatur zum Kesselboden an, dadurch hat der Kessel schnell eine hohe und gleichmäßige Arbeitstemperatur erreicht. Dies verhindert Korrosion und Teerablagerungen, dadurch verlängert sich die Lebensdauer des Kessels. Gleichzeitig wird der Wirkungsgrad erhöht.

Die thermische Ablaufsicherung

Thermische Ablaufsicherung STS 20 dient zur Ableitung der überflüssigen Wärme, bei fehlender Wärmeabnahme, wie Stromausfall oder Pumpendefekt etc. und verhindert die Überhitzung des Kamins oder Kessels, und somit die Zerstörung des Kamins oder Heizkessel.

Thermische Ablaufsicherung für geschlossene Heizungsanlagen nach DIN 4751. Größe G 3/4, Gehäuse aus Pressmessing. Die Kappe besteht aus glasfaserverstärktem Kunststoff. Ausgestattet mit Doppelfühler und Tauchhülse DN 15, DIN geprüft, max. Heizleistung 100 KW, Ansprechtemperatur 95°C.

1x Hygiene-Kombispeicher

Die Hygiene-Kombispeicher von Thermoflux werden in Heizungsanlagen mit integrierter Trinkwassererwärmung im Speicher eingesetzt. Bei diesem Speicher handelt es sich um einen kombinierten Hygiene Pufferspeicher mit einen standard eingebauten Edelstahlwärmetauscher ohne einen fest eingeschweißten Wärmetauscher für die Anbindung von z.B. Solar. Der ThermofluxTrinkwasserwärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 bzw. AISI 316L. Dieser Edelstahlwärmetauscher ist nicht im Hygienespeicher eingeschweißt, sondern wegen der elektrochemischen Korrosion auf einer Flanschplatte mit Isoliertrennung im Speicher montiert.

Ausdehnungsgefäß

Das Ausdehnungsgefäß auch Expansionsgefäß oder Druckausgleichbehälter sind in Heizungssystemen zu verbauen. Durch die Volumenänderungen des Heizungswassers zwischen minimaler und maximaler Temperatur muss der dadurch entstehende Druck vom Ausdehnungsgefäß aufgenommen werden und so den Druck weitgehend konstant halten (Druckerhaltung). Die optimale Größe des Ausdehnungsgefäßes ist minimum 10% des Pufferspeichervolumens.

Trinkwasserausdehnungsgefäß

Kappenventil für Ausdehnungsgefäße

Dieses Kappenventil ermöglicht den Austausch des Ausdehnungsgefäßes. Wenn das Ausdehnungsgefäß mal ausgetauscht werden muss, durch einen Defekt oder Vergrößerung der Anlage, hilft das Kappenventil das Ausdehnungsgefäß vom System zu trennen, ansonsten müsste eine vollständige Entleerung des Heizsystems erfolgen.

Kesselsicherheitsgruppe

Die Kesselsicherheitsgruppe dient der druckseitigen Absicherung und Entlüftung geschlossener Heizungsanlagen.

Heizkreispumpengruppe ESBE GRC211 mit witterungsgeführter Regellung

Die ESBE Modellreihe GRC ist eine Pumpengruppe mit Mischfunktion für Heizanwendungen, bei denen eine hervorragende Durchfluss- und Außentemperaturregelung benötigt wird. Ausgestattet mit zwei Absperrventilen mit Thermometern, Rückschlagventil, hochwertiger Dämmschale und leistungsstarker Zirkulationspumpe. GRC wird mit progressivem 3-Wege-Mischventil und Stellmotor kombiniert mit einem Außentemperaturregler geliefert. Die Pumpengruppe mit Mischfunktion garantiert beste Regulierungsleistung unabhängig von der Durchflussrate und ein niedriges Risiko der Überdimensionierung dank der progressiven Kennlinie des Ventils sowie eine einwandfreie Heizkennlinie.
