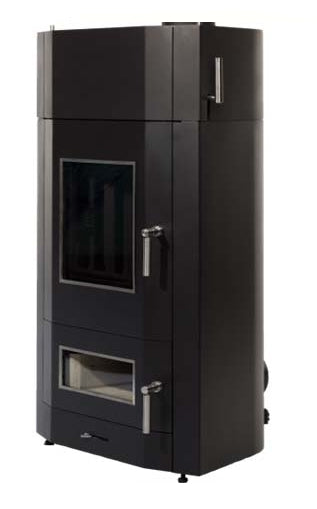

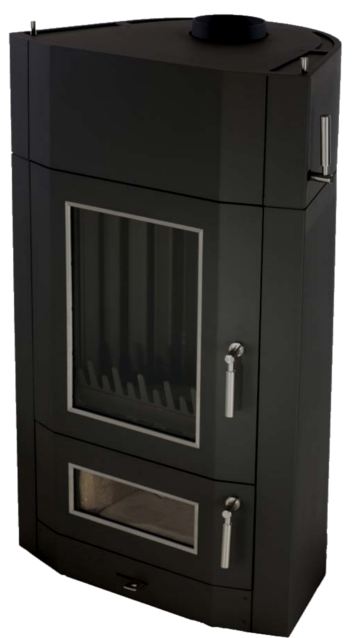

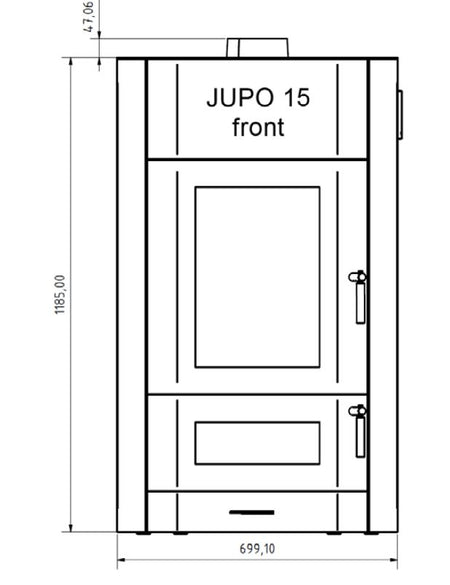

Wasser Holzvergaserofen JUPO Lohengrin Juratherm 18,5 kW Hygiene SET-2

Der Jupo Lohengrin bietet eine optimale Heizleistung mit 18,5 kW, davon 15kW für Wasser und 3,5 kW raumseitig, in Verbindung mit einem Hohen Wirkunsgrad von 91,8%.

Der Jupo Lohengrin erreicht durch seine Vergaser-Bauweise ser geringe Emmissonswerte. Dieser Ofen erreicht weit bessere Werte als die BImSchV 1 Stufe 2 vorschreibt. Der Jupo Lohengrin ist Druckgeprüft und erfüllt auch die anspruchsvolle Österreichische Zulassung.

Das Naturzugverfahren ist eine besonders effiziente Verbrennungsmethode

Durch das Naturzugverfahren wird der Wirkungsgrad des Ofens erheblich erhöht und der Schadstoffausstoß deutlich reduziert. Alle Schwelgase, wie Ruß oder Teer, verbrennen nahezu vollständig und der Ascheanteil reduziert sich um ca. 40%.

Die Signifikanten Änderungen zum alten Modell 'Jupo 15 K' sind beim Jupo Lohengrin mehr Leistung, Glaskeramikscheiben, obere Glaskeramikscheibe siliziumbeschichtet, der Wasser- und Abgaswärmetauscher wurden verbessert, die Scheibenspülung ist optimiert, der Schließmechanismus wurde verbessert und es wurde zur wasserseitigen Erwärmung ein zusätzlicher Wasserkanal in der Front verbaut

JUPO Lohengrin Lieferumfang:

• 1x JUPO Lohengrin
• 1x Entlüftungsstopfen aus Vollmetall inkl. Entlüftungsschlüssel
• 1x thermische Ablaufsicherung mit 2000mm Fühler
• 1x Reinigungsbürste 1000mm mit Öse
• 1x Paar Thermohandschuhe 100% DuPontTM KEVLAR®

Dieser Innovtive Holzvergaser des Herstellers Juratherm ist eine Neuvorstellung und ab sofort Lieferbar

Vorteile des Jupo Lohengrin

• Optimale Heizleistung: 18,5 kW (15 kW Wasser; 3,5 kW Luft)
• Hohe Effizienz - 91,8 % Wirkungsgrad
• sehr geringe Emissionswert
• ohne Gebläse, nur Naturzug
• Abgastemperatur ca. 250 °C
• Erfüllung der 2. Stufe der 1. BImSchV

Signifikante Änderungen im Vergleich zum Jupo 15 K:

• Mehr Leistung - 18,5 KW
• Glaskeramikscheibe oben siliziumbeschichtet
• Wassertascheninhalt optimiert
• Abgaswärmetauscher optimiert
• Scheibenspülung verbessert
• Schließmechanismus verbessert
• zusätzlicher Wasserkanal im Frontbereich

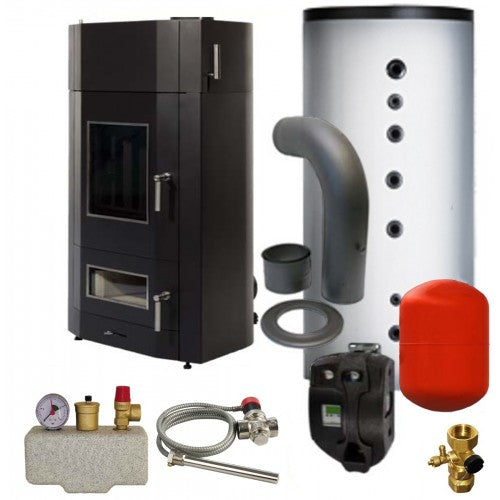

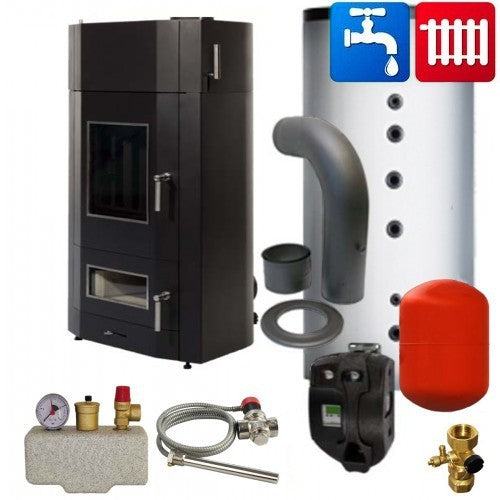

Das Set des Holzvergasers    JUPO Lohengrin besteht aus:

• 1x Holzvergaserofen JUPO Lohengrin
• 1x Speziell ausgelegte Jupo Steuerung von Juratherm

• 1x Thermische Ablaufsicherung
• 1x Hygienespeicher 800 (geg. Aufpreis mit 1 od. 2 Solar-Wärmetauscher)
• 1x Ausdehnungsgefäß 100 Liter
• 1x Kappenventil 3/4'
• 1x Kessel Sicherheitsgruppe bestehend aus einem Manometer, Sicherheitsventil 2,5 bar und Schnellentlüfter.

Zubehörbestandteile

Spezielle Jupo Steuerung der Firma Juratherm

Die Jupo Steuerung ist speziell für den Jupo Lohengrin entwikelt worden. Sie besitzt ein LCD Display für sämtliche Einstellungen. Des Weiteren sind in Steuerungsgruppe eine Rücklaufanhebung und eine Pumpe eingebaut.

Hinweis: Ohne die speziell entwickelte JUPO Steuerung der Firma Juratherm kann keine Gewährleistung auf Funktionalität der Hydraulik gegeben werden.

Die thermische Ablaufsicherung

Thermische Ablaufsicherung STS 20 dient zur Ableitung der überflüssigen Wärme, bei fehlender Wärmeabnahme, wie Stromausfall oder Pumpendefekt etc. und verhindert die Überhitzung des Kamins oder Kessels, und somit die Zerstörung des Kamins oder Heizkessel.

Thermische Ablaufsicherung für geschlossene Heizungsanlagen nach DIN 4751. Größe G 3/4, Gehäuse aus Pressmessing. Die Kappe besteht aus glasfaserverstärktem Kunststoff. Ausgestattet mit Doppelfühler und Tauchhülse DN 15, DIN geprüft, max. Heizleistung 100 KW, Ansprechtemperatur 95°C.

passendes Rauchrohrset

• 1x Rohrbogen 90° 700 x 450mm inkl. Drosselklappe und Reinigungsöffnung
• 1xWandrosette
• 1x Doppelwandfutter

1x Hygienespeicher

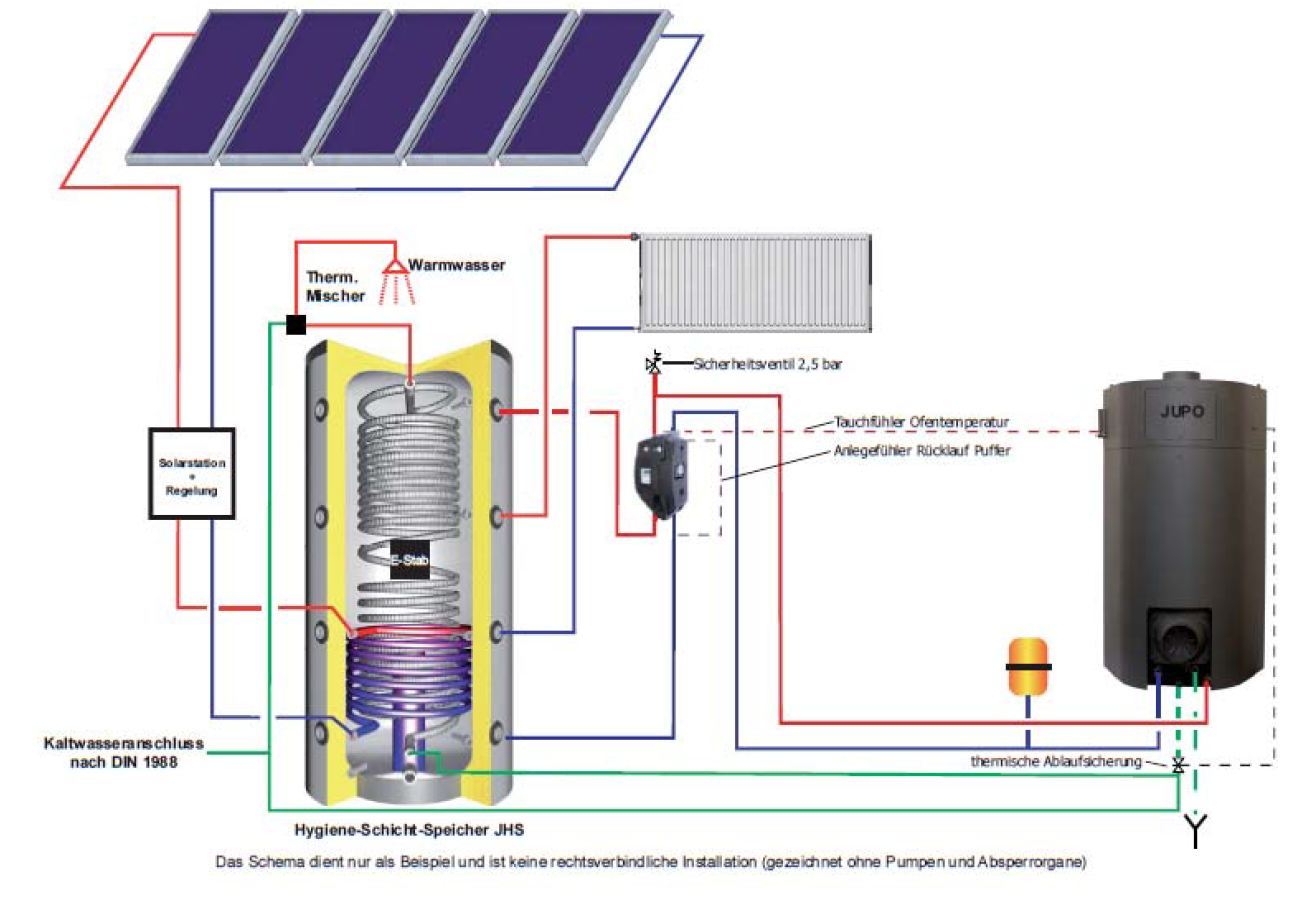

Die Hygienespeicher dienen zur Speicherung von dem, durch den Kessel, erzeugtem heißem Wasser. In diesem Angebot ist 1 Hygienespeicher enthalten

• 1x Hygienepufferspeicher zum bereitstellen von Wasser für die Heizung und für Brauchwassererhitzung über Durchlaufprinzip.

Die TWL Speicher sind komplett aus deutscher Produktion und Qualitätsstahl gefertigt.

OPTIONAL Eine Anbindung beispielsweise einer Solaranlage an den Hygienespeicher ist durch die Auswahl eines Wärmetauschers möglich. durch die Auswahl von 2 Wärmetauschern ist es sogar möglich zum Beispiel noch eine Wärmepumpe anzuschließen.

Ausdehnungsgefäß

Das Ausdehnungsgefäß auch Expansionsgefäß oder Druckausgleichbehälter sind in Heizungssystemen zu verbauen. Durch die Volumenänderungen des Heizungswassers zwischen minimaler und maximaler Temperatur muss der dadurch entstehende Druck vom Ausdehnungsgefäß aufgenommen werden und so den Druck weitgehend konstant halten (Druckerhaltung). Die optimale Größe des Ausdehnungsgefäßes ist minimum 10% des Pufferspeichervolumens.

Kappenventil für Ausdehnungsgefäße

Dieses Kappenventil ermöglicht den Austausch des Ausdehnungsgefäßes. Wenn das Ausdehnungsgefäß mal ausgetauscht werden muss, durch einen Defekt oder Vergrößerung der Anlage, hilft das Kappenventil das Ausdehnungsgefäß vom System zu trennen, ansonsten müsste eine vollständige Entleerung des Heizsystems erfolgen.

Kesselsicherheitsgruppe

Die Kesselsicherheitsgruppe dient der druckseitigen Absicherung und Entlüftung geschlossener Heizungsanlagen.
