Beste Effizienz dank modernster Technologie. Der neue Vakuum-Röhrenkollektor EtaSunPro® setzt Maßstäbe in Bezug auf die thermische Effizienz und ist ein Spitzenprodukt auf dem Markt. Mit dem neuen Hochleistungskollektor werden Spitzenwerte erreicht die auf 20 Jahren anwendungsbezogener Forschung basieren.
Geprüft und bestätigt durch das Solarkeymark, einem europaweit einheitlichem Zertifizierungsverfahren für solarthermische Produkte. Sie erhalten 10 Jahre Garantie auf alle Kollektoren der Serie EtaSunPro® VRK20 und 2 Jahre auf alle elektrischen Teile.
Röhrenkollektoren dienen zur Umwandlung von Sonnenstrahlung in Wärme und deren Übertragung an ein Wärmeträgermedium (z. B. Solarflüssigkeit). Die daraus gewonnene Sonnenwärme kann zum Beispiel zur Wasseraufbereitung und Heizungsunterstützung von Privathäusern genutzt werden. Die Verwendung der Wärme ist auch für ein privates Schwimmbad möglich.
Die Röhrenkollektoren erreichen gegenüber luftgefüllten Flachkollektoren gleicher Größe wesentlich höhere Betriebstemperaturen und eignen sich dadurch auch zur Erzeugung von industrieller Prozesswärme. Sie zeichnen sich außerdem durch eine hohe Montagefreundlichkeit bei höchster Leistung mit einer außerordentlichen Langzeitbeständigkeit aus.

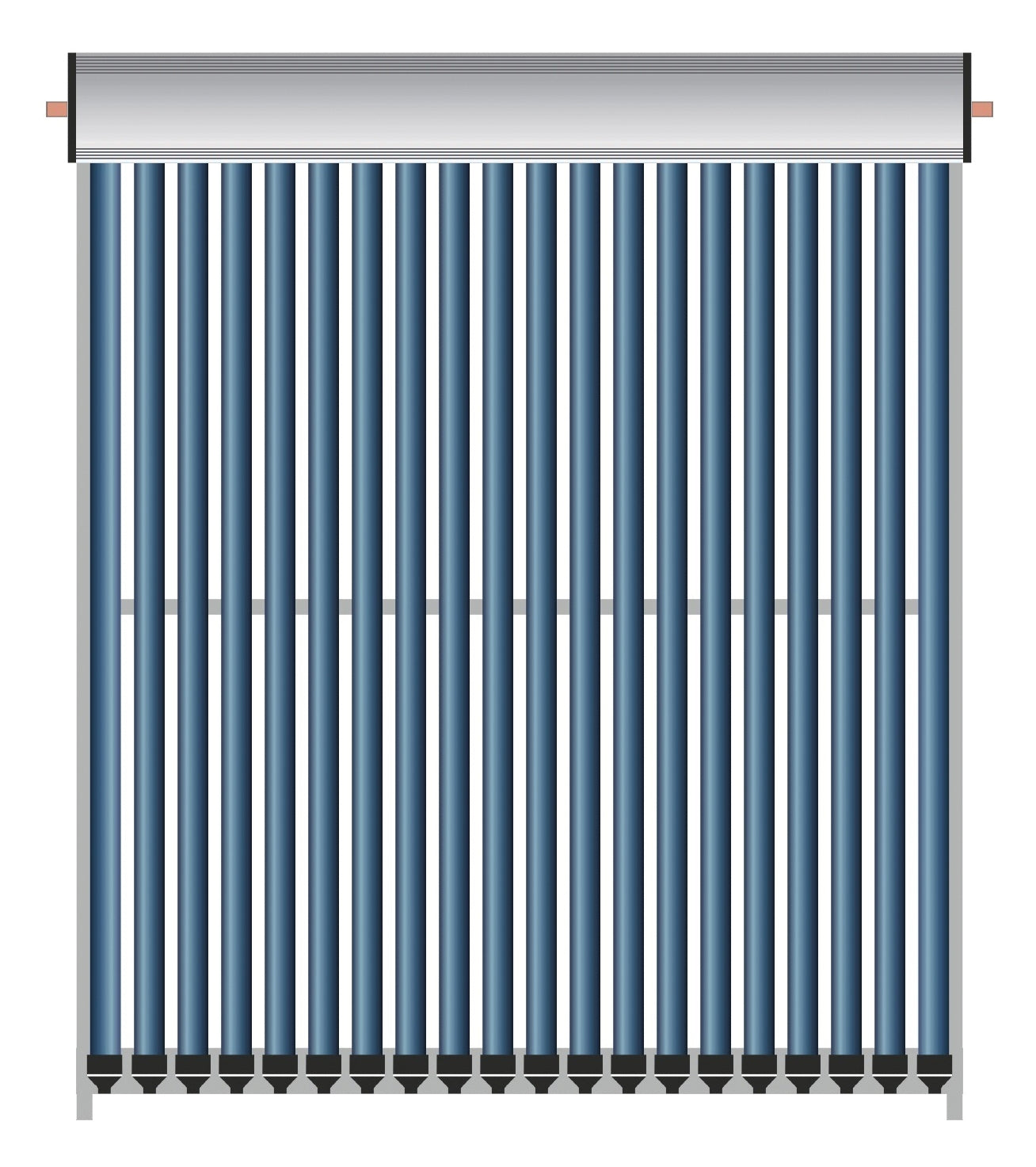

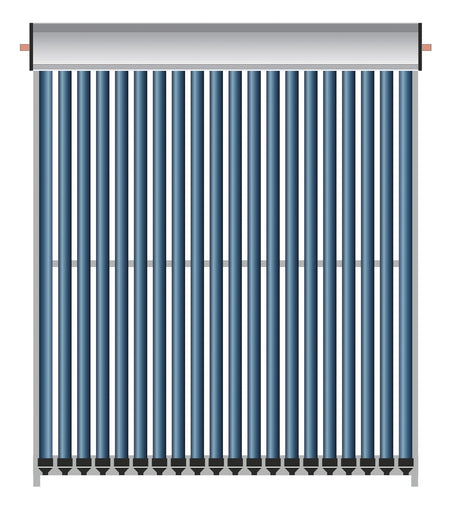

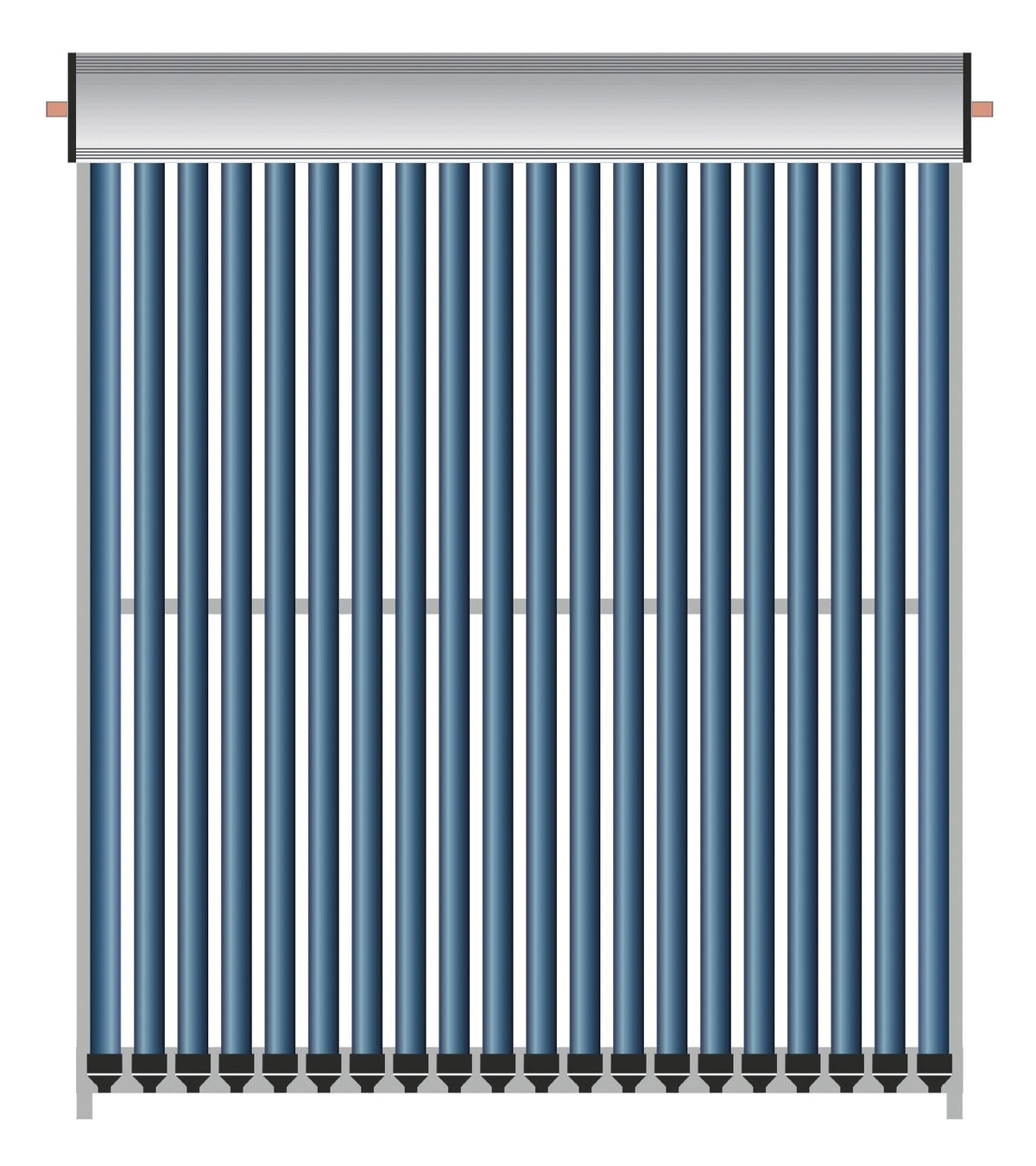

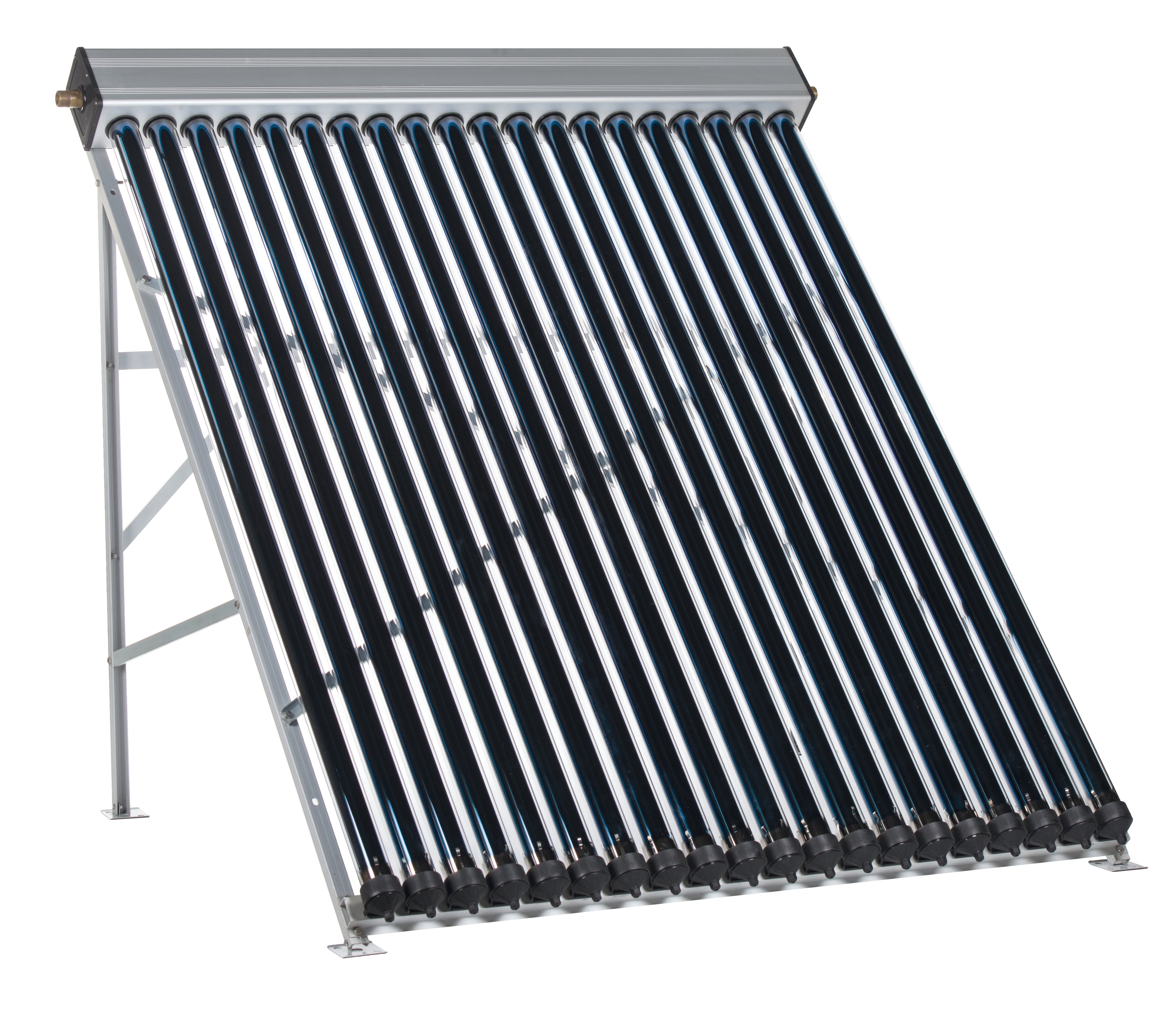

Die Anzahl der Vakuumröhren pro Kollektor beträgt 20 Stück.

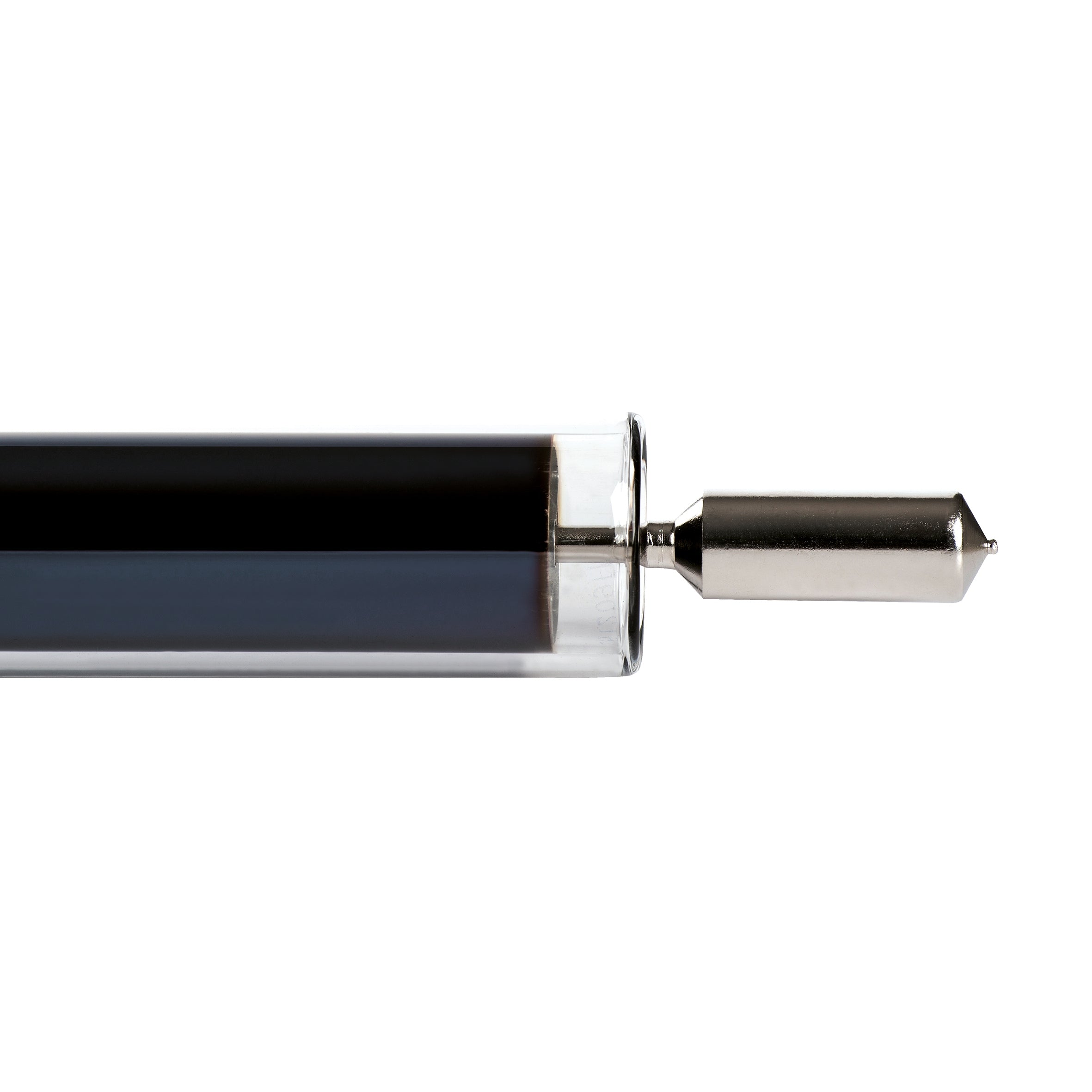

Die Vakuumröhren bestehen aus besonders temperaturbeständigem Borosilicatglas. Ein mit Nickel galvanisierter Kondensator schützt vor Korrosion. Die verwendeten Materialien wie Glas, Kupfer und Aluminium haben eine optimale Güte und Stärke in ihrer Beschaffenheit. Die einfach Montage ermöglicht ein Zusammensetzen der Kollektoren direkt auf dem Dach.
Bei einer defekten Röhre arbeitet die Anlage trotzdem weiter und können sogar im laufenden Betrieb getauscht werden. Die Röhrenkollektoren sind hagelsicher bei Hagelkörnern mit bis zu 35 mm Durchmesser bei einer 45° Kollektorneigung. Damit mögliche Schäden abgedeckt sind, sollte die Anlage jedoch der Wohngebäudeversicherung gemeldet werden.
TWL verzichtet auf den Einsatz von Reflektoren (CPC-Spiegel) und verwendet stattdessen bis zu 30% mehr Röhren auf derselben Oberfläche. Die Rohrabstände sind viel kleiner und die verwendeten Rohre sind normalerweise mit einem Durchmesser von 58 mm größer als Rohre von CPC-Kollektoren. Unsere Röhren haben eine größere Lichteintrittsfläche, die der Sonne zugewandt ist, und liefern über die Jahre hinweg eine gleichmäßig hohe Leistung, wodurch das Problem der Verschmutzung und der daraus resultierenden Leistungsverluste vermieden wird.
Bei der Bauweise Heatpipe-Kollektor durchströmt der Wärmeträge nicht direkt das Absorberrohr vom Solarthermie-Kollektor. Hier verdampft ein Medium im Rohr und sammelt sich am oberen Ende des Rohres. Dort wird die Energie auf das eigentliche Wärmeträgermedium übertragen und über den Solarkreis abgeführt. Der Dampf kühlt sich ab und sammelt sich in der Leitung.
Damit dies gelingt, ist jedoch ein bestimmter Neigungswinkel bei der Montage erforderlich, so dass die Neigung nicht so variabel gestaltet werden kann wie bei dem direkt durch den Rohrkollektor geflossenen Sammler.
Es gibt aber auch Vakuumröhrenkollektoren ohne Heatpipe. Bei dieser Variante strömt das Solarfluid - entweder über eine Schleife oder einen Vor- oder Rücklauf - direkt durch die einzelnen Vakuumröhren. Wenn eine einzelne Röhre ersetzt werden muss, ist somit immer das gesamte System zu leeren. Bei der trockenen Verbindung der Serie EtaSunPro® VRK20 kann mittels des Heatpipes in wenigen Minuten diese Röhre durch eine Neue eingesetzt werden. Im Allgemeinen sind jedoch die Wartungskosten für einen Vakuumröhrenkollektor gering, da nur Solarflüssigkeit regelmäßig überprüft werden muss.

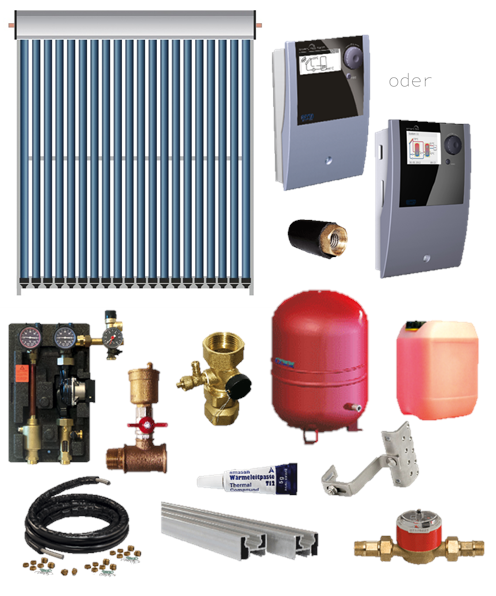

Alle Bauteile der TWL-Solarpakete sind genau aufeinander abgestimmt und gewährleisten einen einwandfreien Betrieb. Im Lieferumfang der Solarpakete befinden sich alle zur Montage und Steuerung der TWL-Solaranlage notwendigen Zubehörteile wie:
Weitere Informationen zu den einzelnen Zubehörteilen finden Sie hier.
Um Ihre Solaranlage technisch zu ergänzen, können Sie gegen Aufpreis folgende Einzelkomponenten zusätzlich bestellen:
Mit einer Solarthermieanlage können Sie die erneuerbare Wärme der Sonne nutzen und von attraktiven Zuschüssen profitieren. Die Förderung für Solarthermieanlagen ist unterteilt in eine Basisförderung, Bonusförderung und die Innovationsförderung.
Die Basisförderung kann für Bestandsgebäude bei der Errichtung oder Erweiterung einer Solarthermieanlage, jedoch nicht bei neuen Gebäuden beantragt werden. Es muss eine Heizungsanlage vor Inbetriebnahme der neuen Anlage existiert haben, die mindestens 2 Jahre alt ist.
Hinweis: Der Antrag für die Basisförderung muss immer vor Umsetzung der Maßnahme bzw. Vertragsabschluss mit dem Installateur bei der BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle) beantragt werden.
Weitere Informationen zum Thema Solarthermie BAFA finden Sie unter www.bafa.de
Vakuumröhrenkollektoren der Serie EtaSunPro® VRK20 ✔ mehr Qualität für Ihr Geld
TWL ✔ Ihr zuverlässiger Partner für thermische Solaranlagen
| Anlagengrösse | 1983 x 1565 x 162 mm (1 Kollektor) |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Anschlüsse | 1'' |
| Anzahl Vakuumröhren | 20 (je Kollektor) |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Aufstellwinkel | 15° - 90° |

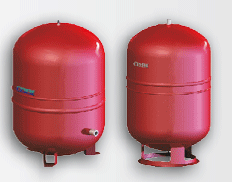

| Ausdehnungsgefäß | MAGS35/MAGS50 |
| Lieferzeit | nicht mehr lieferbar** |
| Durchmesser Vakuumröhren | 58 mm |
| EAN | 4062852105889 |
| Empfohlenes Speichervolumen | 50 Liter pro m² Kollektorfläche |
| Herstellergarantie | 10 Jahre auf Kollektoren, 2 Jahre auf elektrische Teile |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Länge Vakuumröhren | 1800 mm |
| Material Glas | Borosilikatglas |
| Material Rahmen | Aluminium |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Paketbezeichnung | EtaSunPro® VRK20 |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Schutzart | IP |
| Stagnationstemperatur | 220,3 °C |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | Pack |
| Gewicht | 150 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
