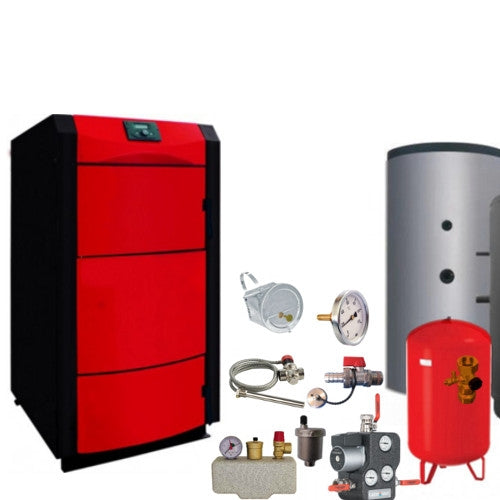

Kessel Komplettpaket ohne witterungsgeführte Regelung

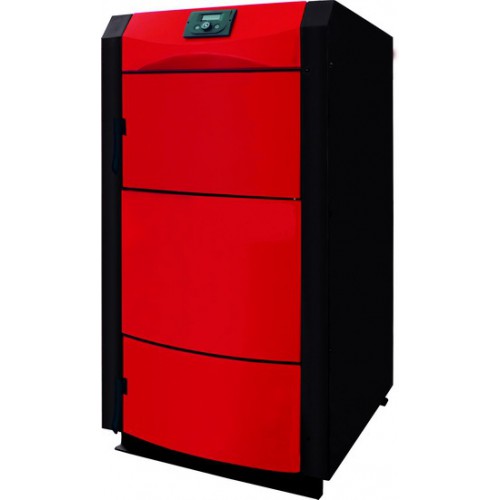

Der ThermoFlux Holzvergaserkessel PID LOGIC ist ein hocheffizienter Kessel, der im Pyrolyseverfahren in 4 Phasen Holz verbrennt. Der PID Logic ist ausgelegt für eine Fläche von 150 bis 320 m² und ein Puffervolumen von mind. 2200 Liter.

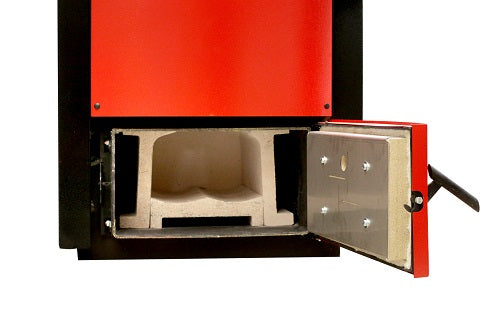

Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, die Brennkammerwände sind 6 mm stark und der Wassermantel 4 mm stark. Die eingebaute hochtemperaturbeständige Keramik sorgt für den gleichmäßigen Wärmeaustausch zum Wassermantel und schützt die Stahlwände vor höherer Temperatur bis 1200°С.
Dank der Pyrolyse erreicht der Kessel eine Effektivität von über 90 %. Der Wassermantel umfasst vollständig die Brennkammer für eine äußerst effiziente Wärmeausnutzung.
Der eingebaute PID Controller mit einem Mikroprozessor kontrolliert und regelt den Brennprozess für Erreichung von einem optimalen, sparsamen und umweltfreundlichen Arbeitsmodus. Der Controller regelt Umwälzpumpe des Heizungssystems und der Warmwasserinstallation. Er hat zwei Hauptarbeitsfunktionen.
Bei der Aktivierung der Funktion Z-PID (Werkseinstellung) stellt der Controller die Gebläseleistung, abhängig von der gegenwärtigen Temperatur des Kessels und des Abgases bezüglich der eingestellten maximalen Kesseltemperatur, ein. Bei Deaktivierung des Modus Z-PID schaltet der Kontroller den Ventilator ein oder aus, abhängig von der Kesseltemperatur und der eingestellten maximalen Kesseltemperatur, mit eingebauten Anschlüssen für Umlaufpumpen und Warmwasserfühler.
Der Heizkessel darf nur mit naturbelassenen und unbehandelten Holz befeuert werden. Es dürfen auch gepresste Brennstoffe und Briketts benutzt werden. Die Brennstofffeuchte darf nicht höher als 20 % sein. Für eine hochwertige Ausnutzung des Holzkaloriengehalts ist empfohlen ein 1,5-2 Jahre lang getrocknetes Holz zu benutzen. Eine zu hohe Holzfeuchtigkeit senkt den Kaloriengehalt des Holzes und folglich die Kesselleistung.
| Abgasanschluss | 150 mm |
| Abgasmassenstrom | 12,4 g/s |
| Abgasnormen/Zulassungen | CE und EN 303-5 Zugelassen |
| Abgastemperatur Nennleistung | 150 - 180°C |
| Abmessung Füllöffnung | BxH 260x490 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| max. Betriebsdruck | 3,0 bar |
| BImSchV-Emissionswerte | ja BImSchv Stufe 2 |
| General_Breite | 676 mm |
| Brennkammer | 76 Liter / Brenndauer Teillast 11 Stunden Volllast 5,5 Stunden |
| CO Gehalt der Abgase | 83 mg/m³ |
| EU verantw. Person | info@thermoflux.info |
| Lieferzeit | nicht mehr lieferbar** |
| EAN | 4260580279173 |
| Feinstaubgehalt | 8 mg/m³ |
| Zertifiziert nach | BImSchV Stufe 2 |
| GPSR-Anschrift | Friedrich-Naumann-Str. 55, 99974 Mühlhausen |
| GPSR-Mail | info@thermoflux.info |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | ThermoFLUX Deutschland GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| General_Höhe | 1255 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Förderdruck | 10 - 15 Pa |
| Leistungsbereich | 9 - 18 kW |
| Modell Name | PID Logic 18 |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nennleistung | 18 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Getrennte Primär- und Sekundärluft | true |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Scheitholzlänge | 330 mm |
| Schutzart | IP |
| Integrierter Sicherheitswärmetauscher | true |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 930 mm |
| Artikel Einheit | Set |
| Volumen Wassertasche | 52 Liter |
| Gewicht | 521,9 kg |
| Wirkungsgrad | 90% |
| Anfrage | nein |
| Energieeffizienzklasse | A+ |
