WOLF | Wärmepumpencenter | CHC-10/300 Monoblock | 10 kW

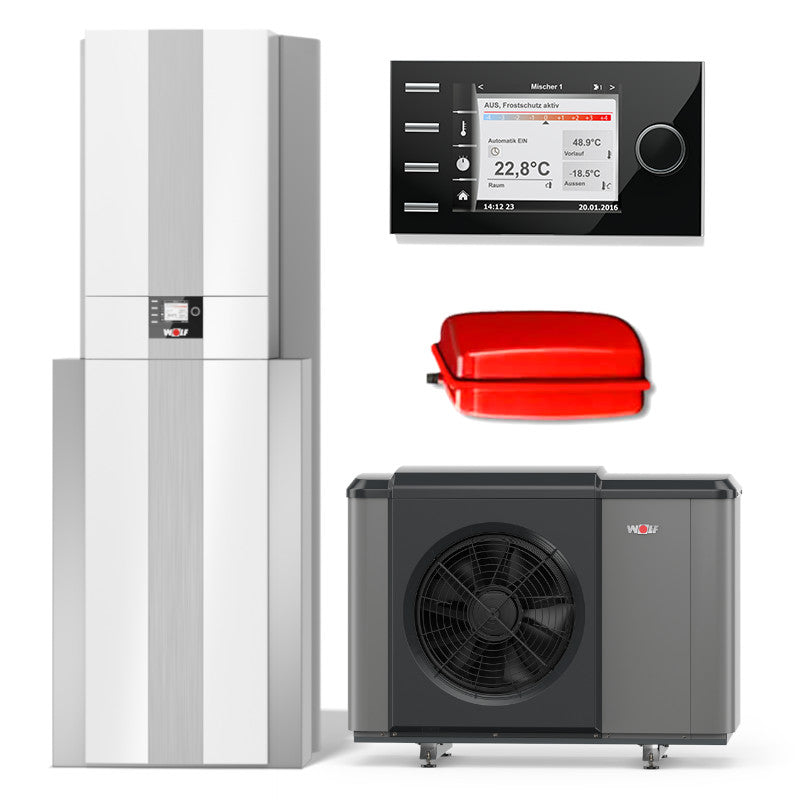

Das Set aus Wärmepumpe CHA-10, 280-Liter-Warmwasserspeicher, Ausdehnungsgefäß und Bedienmodul eignet sich ideal für Ein- und Zweifamilienhäuser.
Produktdatenblatt
Ihre persönliche WOLF-Kaufberatung:
Produkt Details
Beschreibung
Wolf Wärmepumpencenter CHC-10/300 Monoblock
Das attraktive WOLF Wärmepumpencenter ist die perfekt abgestimmte Lösung für jedes Ein- oder Zweifamilienhausprojekt. Dem hochwertigen Lieferumfang gehören die Luft/Wasser-Wärmepumpe CHA-10 (10 kW), bestehend aus einem Innen- und einem Außenmodul, sowie ein 280-Liter-Warmwasserspeicher und ein Bedienmodul an. Ebenso serienmäßig enthalten sind ein Ausdehnungsgefäß und ein Anschluss-Set.
Somit sind alle Komponenten, die für ein vollständiges Heizsystem benötigt werden, in diesem Komplettpaket vereint – und das auf weniger als einem Quadratmeter. Die optimal aufeinander abgestimmten Systeme ermöglichen höchste Effizienz und niedrige Betriebskosten.
Dank dem modularen und vormontierten Aufbau besticht das Wärmepumpencenter durch eine einfache Einbringung und sehr geringe Montage- und Installationszeiten. Praktische Steckverbinder helfen zudem beim einfachen und fehlerfreien Einbau.
- wärmegedämmte Anschluss-Sets integriert
- leicht zugängliche Anschlüsse
- optimal kombinierbar zur Haustechnikzentrale mit CWL-T-300
- Warmwasserspeicher mit 280 Liter, ideal für einen 4-6 Personen-Haushalt oder bei erhöhten Warmwasserkomfort
- mit hocheffizientem Glattrohrwärmetauscher mit 3,0 m², KFE-Hahn und Tauchhülse
- geringe Wärmeverluste des Speichers durch hochwirksame PU-Hartschaumwärmedämmung
Diese Ausführung ohne integrierten Pufferspeicher ist ausreichend, wenn die Abtauenergie vollständig durch ein weiteres System zur Verfügung gestellt wird. Durch die bauseitige Einbindung eines großvolumigen WOLF-Pufferspeichers kann eine Überbrückung von Stillständen der Wärmepumpe (z. B.: Sperrzeiten der Versorger)
und eine verlängerte Bereitstellung von Heizungswärme während der Warmwasserbereitung gewährleistet werden.

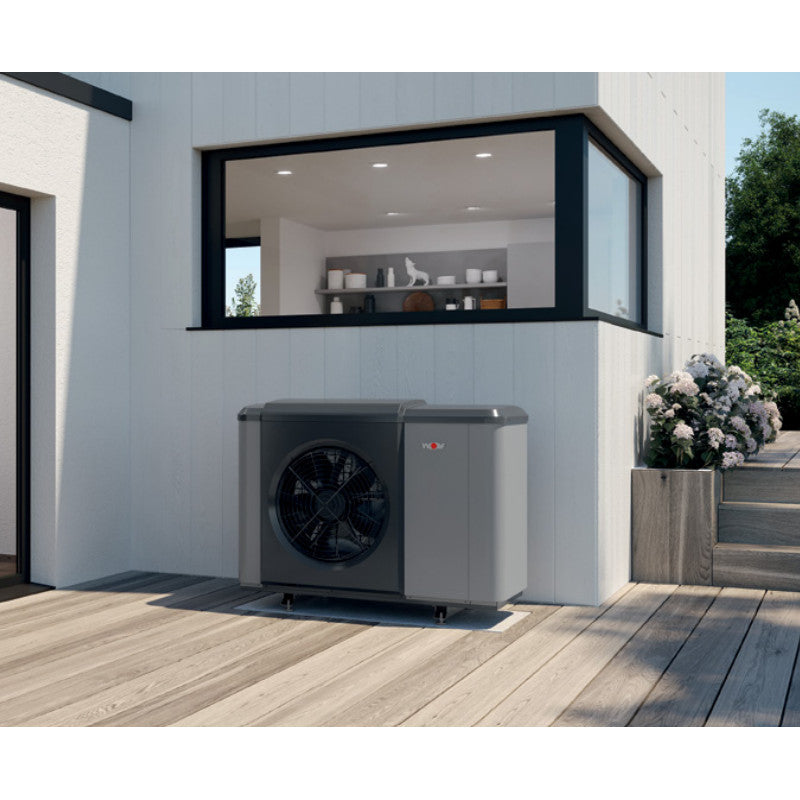

Die Wärmepumpe CHA-10 - innovativ, effizient und komfortabel
Mit der effizienten Luft/Wasser-Wärmepumpe in Monoblock-Bauweise nutzen Sie mühelos die kostenlose Umweltenergie aus der Umgebungsluft. So können Sie besten Heiz- und Warmwasserkomfort genießen und haben im Sommer sogar eine Kühlmöglichkeit.
Mit einer stabilen Gehäusekonstruktion und einer UV-beständigen Pulverlack-Beschichtung trotzt die Wärmepumpe auch härtesten Umweltbedingungen. Lange Lebensdauer und sicherer Betrieb stehen für Qualität "Made in Germany". Das serienmäßig enthaltene, bedarfsgerecht geregelte E-Heizelement mit 9 kW dient als zuverlässige Leistungsreserve für lange Kälteperioden.
Durch den serienmäßigen Einsatz von Invertertechnik heizt und kühlt die Wärmepumpe mit idealer Modulation. So genießen Sie angenehme Wärme im Winter und sanfte Kühlung im Sommer über die Fußbodenheizung. Zudem sorgen die speziell geformten Ventilatorblätter in Kombination mit der geringen Drehzahl und einem schalldämmenden Gehäuse für eine sehr leise Betriebsweise. So ist auch der Einsatz in eng bebauten Wohngebieten möglich und führt zu keinen Problemen in der Nachbarschaft.
Das verwendete Kältemittel R290 ist nicht ozonschädigend und wirkt sich kaum auf den Treibhauseffekt aus. Dazu ist es wegen der hohen Verfügbarkeit zukunftssicher und langfristig günstig.
Merkmale
- modulierende Luft/Wasser-Wärmepumpe in Monoblockbauweise inklusive Innenmodul
- serienmäßiger Heiz- und Kühlbetrieb (Invertertechnologie) sowie Warmwasserbereitung
- serienmäßiges starkes 9 kW Elektroheizelement
- geprüft nach EN14511, EN14825, ISO 17025
- zertifiziert nach EHPA und HP-Keymark
- Netzdienlichkeit durch SG-Ready
- Kältemittel der Zukunft R290 (Propan) für hohe Vorlauftemperaturen von +70°C im reinen Wärmepumpenbetrieb
- extrem leiser Betrieb - Schalldruckpegel unter 34 dB(A) bereits in 3 m Entfernung
- robuster EPP-Kern (Expandiertes Polypropylen) für härteste Umweltbedingungen, optimale Luftführung und leisen Betrieb
- Wärmemengenzähler, 3-Wege-Umschaltventil, Wasserdrucksensor und Sicherheitsventil bereits integriert
- energiesparender Betrieb durch Spreizungsregelung der integrierten, drehzahlgeregelten Hocheffizienzpumpe
- Steckplatz für LAN / WLAN-Schnittstelle Link Home
- programmierbare Ein- und Ausgänge
- Kontakte für EVU-Steuersignal oder Smart Grid
- einfache Optimierung der Eigenstromnutzung - mittels EEBUS per Plug & Play in intelligentes Energiemanagement integrierbar

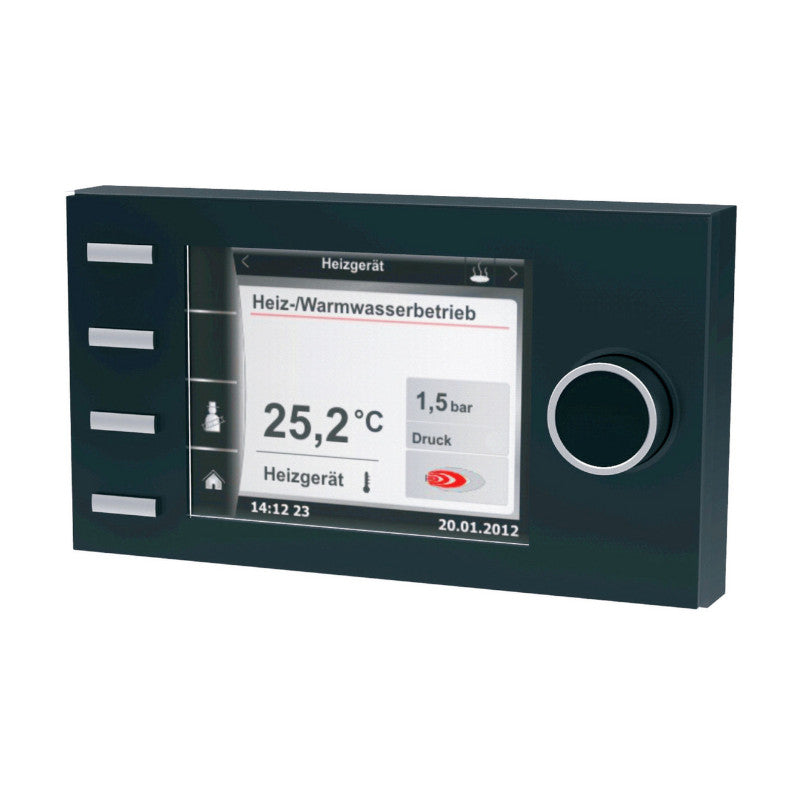

Das Bedienmodul BM-2 mit Außenfühler
Der raum- und witterungsgeführte Vorlauftemperaturreger verfügt über Zeitprogramme für Heizen, Warmwasser und Zirkulation. Die Bedienung erfolgt über die übersichtliche Menüführung mit Klartextanzeige und über Drehregler mit Tastfunktion. Das Bedienmodul ist direkt in die Regelung des Wärmeerzeugers montierbar oder kann in Verbindung mit einem Wandsockel bequem als Fernbedienung verwendet werden.
Lieferumfang

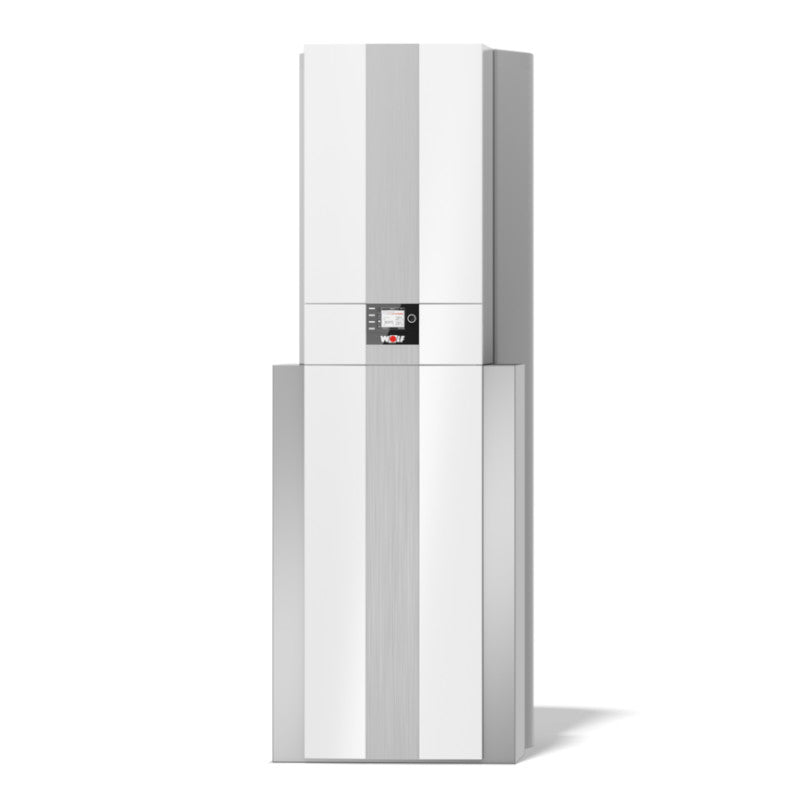

- Wärmepumpen-Inneneinheit CHA-10

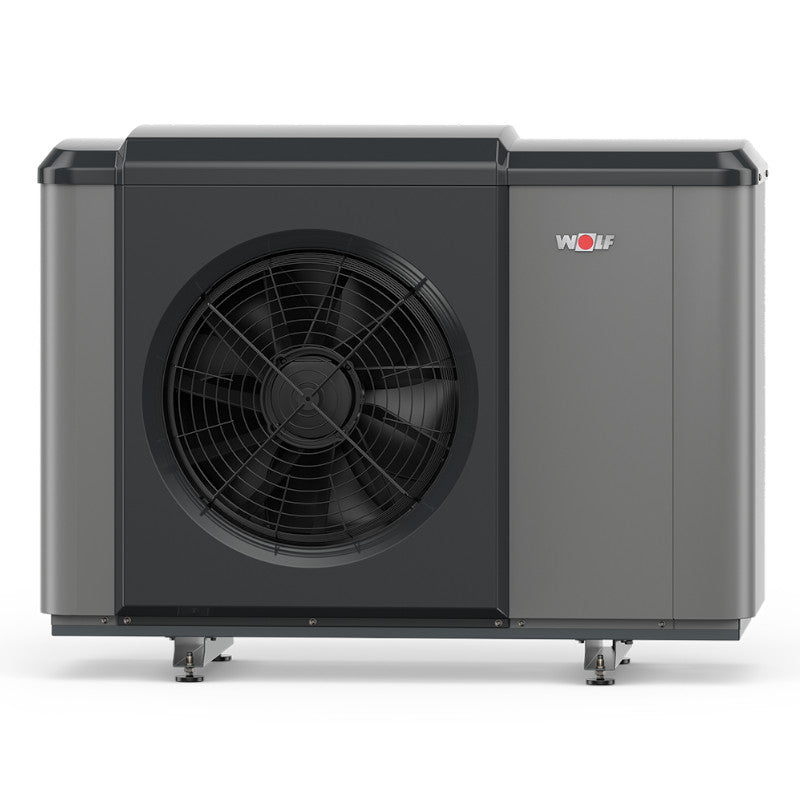

- Wärmepumpen-Außeneinheit CHA-10
- Warmwasserspeicher SEW-2-300

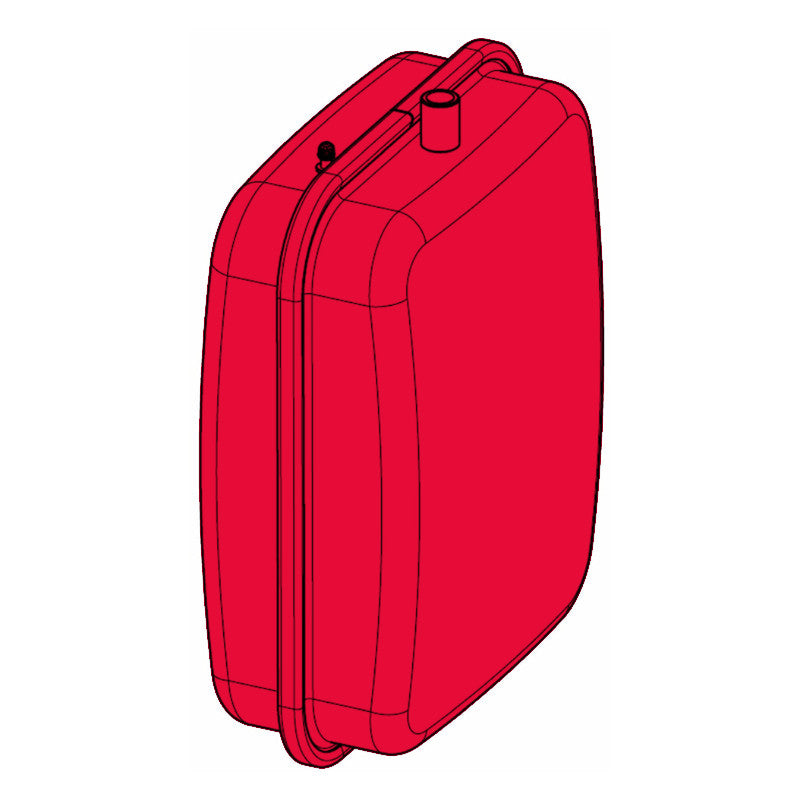

- Ausdehnungsgefäß 25L
- Anschlussset CHC-Monoblock/300
- Seitenverkleidungen CHC/300
- Frontverkleidungen CHC/300
- Halter Ausdehnungsgefäß 25L
- Bedienmodul BM-2 mit Außenfühler
- Begleitpapiere CHC-Monoblock
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Betriebsbereich Heizen (Außentemperatur) | -22°C bis +40°C |
| Betriebsbereich Kühlen (Außentemperatur) | +10°C bis +45°C |
| Breite Ausseneinheit | 1286 |
| Breite Inneneinheit | 600 (mit Speicher) |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852573800 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Außengerät: Schalldruckpegel ** | 34 dB(A) im reduzierten Nachtbetrieb |
| Gewicht Ausseneinheit | 162 kg |
| Gewicht Inneneinheit | 172 kg (mit Speicher) |
| Höhe Ausseneinheit | 979 |
| Höhe Inneneinheit | 1829 (mit Speicher) |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | R290 |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Kühlmittelmenge | 3,4 kg / 0,010 t |
| Leistungskennzahl bei max.Heizleistung | NL |
| Leistungsgröße | 10,0 kW |
| Luftumwälzung | 3.500 m³/h |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Max. Heizleistung A2/W35 | 10,0 kW |
| Max. Heizleistung A7/W35 | 10,0 kW |
| Nennkühlleistung A35/W18 | 10,0 kW |
| Modell Name | CHA-10/400V |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nenn-COP A2/W35 | 4,65 |
| Nenn-COP A7 / W35 | 5,72 |
| Nennheizleistung A2/W35 | 5,75 kW |
| Nennheizleistung A7/W35 | 4,10 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Leistungsaufnahme (Pumpe) | 3 - 75 W |
| Pumpe-Typ | Hocheffizienzpumpe EEi <= 0.21 |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Speicherinhalt | 280 Liter |
| Stärke der Isolierung | 25 mm |
| Stromversorgung/Sicherungen | 1~NPE / 230VAC / 50Hz | 16A(B) |
| Design | Modern |
| Farbe | sonstige |
| Tiefe Ausseneinheit | 562 |
| Tiefe Inneneinheit | 999 (mit Speicher) |
| Artikel Einheit | Set |
| Gewicht | 397 kg |
| Typ (Wasserseitiger Wärmetauscher) | Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) |
| Anfrage | nein |
| Energieeffizienzklasse | A++ |
| Energie Klasse - Heizen | A++ |
| Temperaturregler | true |
| Hersteller | Wolf |
| Verpackungseinheit | VE |
