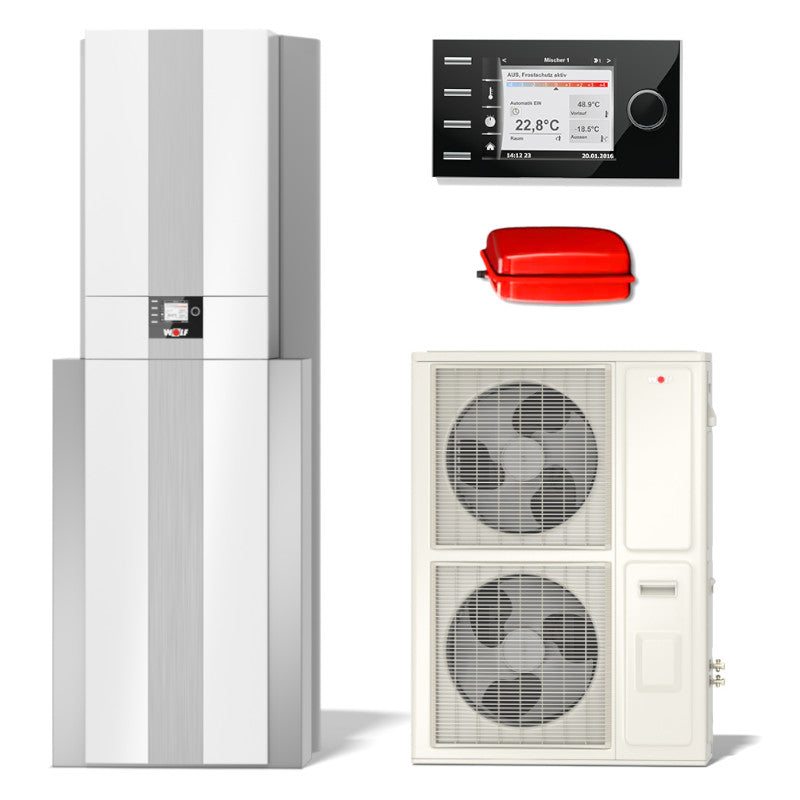

WOLF | Wärmepumpencenter | CHC-16/300 Split | 16 kW
Das Set aus Split-Wärmepumpe, 280-Liter-Warmwasserspeicher, Ausdehnungsgefäß und Bedienmodul eignet sich ideal für Ein- und Zweifamilienhäuser.
Produktdatenblatt
Ihre persönliche WOLF-Kaufberatung:
Produkt Details
Beschreibung
Wolf Wärmepumpencenter CHC-16/300 Split
Mit dem attraktiven WOLF Wärmepumpencenter erhalten Sie eine perfekt abgestimmte Lösung für jedes Einfamilienhausprojekt. Alle Komponenten, die für ein vollständiges Heizsystem benötigt werden, sind in diesem Komplettpaket vereint – und das auf weniger als einem Quadratmeter.
Dem hochwertigen Lieferumfang gehören die Luft/Wasser-Wärmepumpe BWL-1S-16 (16kW), bestehend aus einem Innen- und einem Außenmodul, sowie ein 280-Liter-Warmwasserspeicher und ein Bedienmodul an. Ebenso serienmäßig enthalten sind ein Ausdehnungsgefäß und Anschlusszubehör.
Dank dem modularen und vormontierten Aufbau besticht das Wärmepumpencenter durch eine einfache Einbringung und sehr geringe Montage- und Installationszeiten. Praktische Steckverbinder helfen zudem beim einfachen und fehlerfreien Einbau. Die optimal aufeinander abgestimmten Systeme ermöglichen höchste Effizienz und niedrige Betriebskosten
- wärmegedämmte Anschluss-Sets integriert
- leicht zugängliche Anschlüsse
- optimal kombinierbar zur Haustechnikzentrale mit CWL-T-300
- Warmwasserspeicher mit 280 Liter, ideal für einen 4-6 Personen-Haushalt oder bei erhöhten Warmwasserkomfort
- mit hocheffizientem Glattrohrwärmetauscher mit 3,0 m2, KFE-Hahn und Tauchhülse
- geringe Wärmeverluste des Speichers durch hochwirksame PU-Hartschaumwärmedämmung unter Folienmantel
Diese Ausführung ohne integrierten Pufferspeicher ist ausreichend, wenn die Abtauenergie vollständig durch ein weiteres System zur Verfügung gestellt wird. Durch die bauseitige Einbindung eines großvolumigen WOLF-Pufferspeichers kann eine Überbrückung von Stillständen der Wärmepumpe (z.B.: Sperrzeiten der Versorger)
und eine verlängerte Bereitstellung von Heizungswärme während der Warmwasserbereitung gewährleistet werden.
Die Wärmepumpe BWL-1S - für noch mehr Lebensqualität
Wenn Sie für Ihr Zuhause ein effizientes neues Heizsystem und eine gute Kühlung suchen, dann ist die BWL-1S genau das Richtige. Die kompakte Wärmepumpe ist ein wahres Multitalent. In der kalten Jahreszeit sorgt sie effizient für angenehme Wärme und bei sommerlichen Temperaturen werden Ihre Wohnräume sanft abkühlt. So genießen Sie zu jeder Jahreszeit Ihr individuell gewünschtes Raumklima.
Gleichzeitig ist Ihr Wohnkomfort auch ein Vorteil für die Umwelt, denn bis zu 80% der Wärmeenergie werden bei Wärmepumpen aus Umweltenergie gewonnen. Das spart CO2 und schont fossile Ressourcen. Gerade bei Neubauten und gut wärmegedämmten Immobilien ist der Einbau einer Wärmepumpe sinnvoll. Diese erzielen ein sehr gutes Verhältnis von eingesetzter Energie (Strom) und bereitgestellter Wärme. Falls Sie bereits eine Photovoltaik-Anlage auf Ihrem Dach haben, können Sie Ihren Strom dank der Smart Grid Ready-Funktion auch direkt für Ihre Wärmepumpe verwenden.
Die BWL-1S in Split-Bauweise besteht aus einem platzsparenden Innenmodul und einem kompakten Außenmodul, das sich mit einem Abstand von bis zu 25 Meter zum Innenmodul installieren lässt. Darüber hinaus überzeugt sie durch eine sehr einfache Inbetriebnahme und intuitive Bedienung.
Merkmale
- hohe Effizienz mit einem sehr guten Verhältnis von eingesetzter Energie (Strom) und bereitgestellter Wärme - mehr als dreifach wird hier Strom in Wärme umgesetzt
- für große und luxuriöse Wohngebäude mit viel Wärmebedarf bietet die BWL-1S-16 (bis 16kW) ausreichend Energie
- einfach und intuitiv zu steuern über das Bedienmodul BM-2
- besonders geringer Stromverbrauch dank der integrierten Hocheffizienzpumpe
- schnelle und saubere Montage dank einfachem Installationsset
- geprüft nach EN14511, EN14825, ISO 17025, zertifiziert nach EHPA
- elektronische Leistungsregelung mit Inverter Technik (Heizen/Kühlen)
- stufenlos geregelter Axialventilator für einen leistungsstarken und dennoch energiesparenden Einsatz
- minimale Schallemissionen durch integrierten Nachtmodus
- inklusive seitlicher Abdeckung der Anschlüsse
- Kältemittel R410A ist bereits vorgefüllt (für einfache Leitungslänge bis 12 m; max. 25 m möglich)
- energiesparender Betrieb durch Spreizungsregelung der integrierten, drehzahlgeregelten Hocheffizienzpumpe
- Wärmemengenzähler, 3-Wege-Umschaltventil, Wasserdrucksensor, Sicherheitsventil mit Ablaufschlauch bereits integtiert
- Strömungs-/effizienzoptimiertes Elektroheizelement mit 6kW wahlweise mit 230 oder 400V anschließbar
- WLAN-fähig zur Smarthome-Einbindung und Integration ins WOLF Smartset

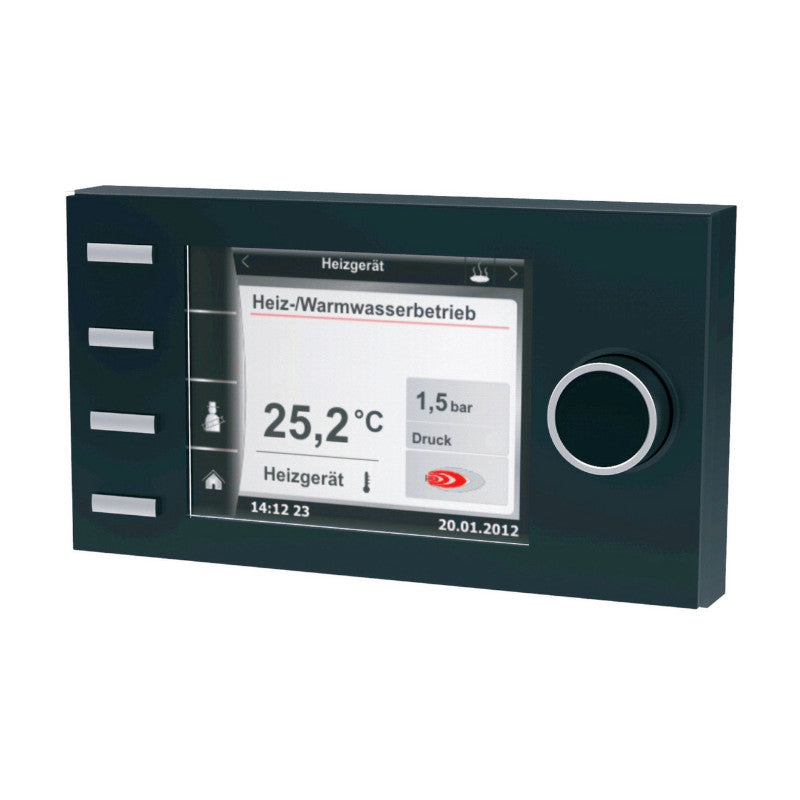

Das Bedienmodul BM-2 mit Außenfühler
Der raum- und witterungsgeführte Vorlauftemperaturreger verfügt über Zeitprogramme für Heizen, Warmwasser und Zirkulation. Die Bedienung erfolgt über die übersichtliche Menüführung mit Klartextanzeige und über Drehregler mit Tastfunktion. Das Bedienmodul ist direkt in die Regelung des Wärmeerzeugers montierbar oder kann in Verbindung mit einem Wandsockel bequem als Fernbedienung verwendet werden.
Lieferumfang

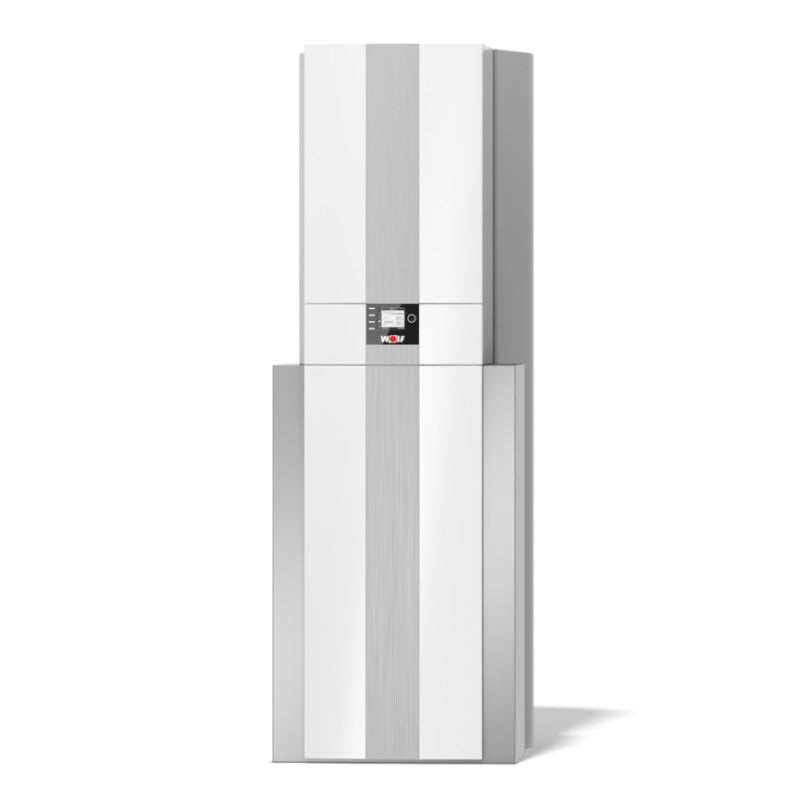

- Wärmepumpen-Inneneinheit BWL-1S

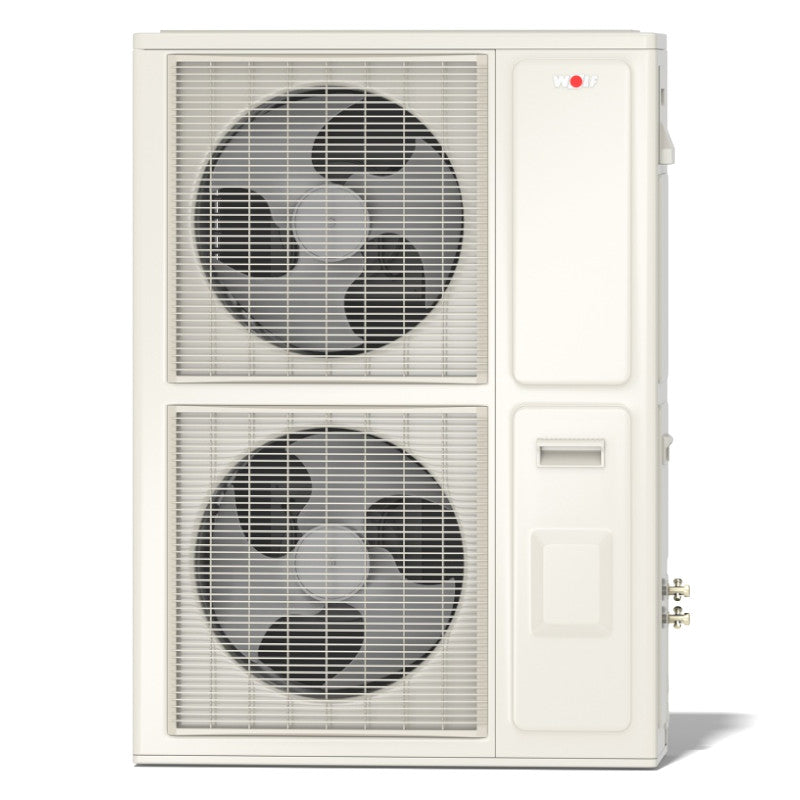

- Wärmepumpen-Außeneinheit BWL-1S
- Warmwasserspeicher SEW-2-300
- Seitenverkleidungen CHC /300
- Frontverkleidungen CHC /300
- Anschlussset CHC-Split/300
- Kältemittelleitungen BWL-1S/300

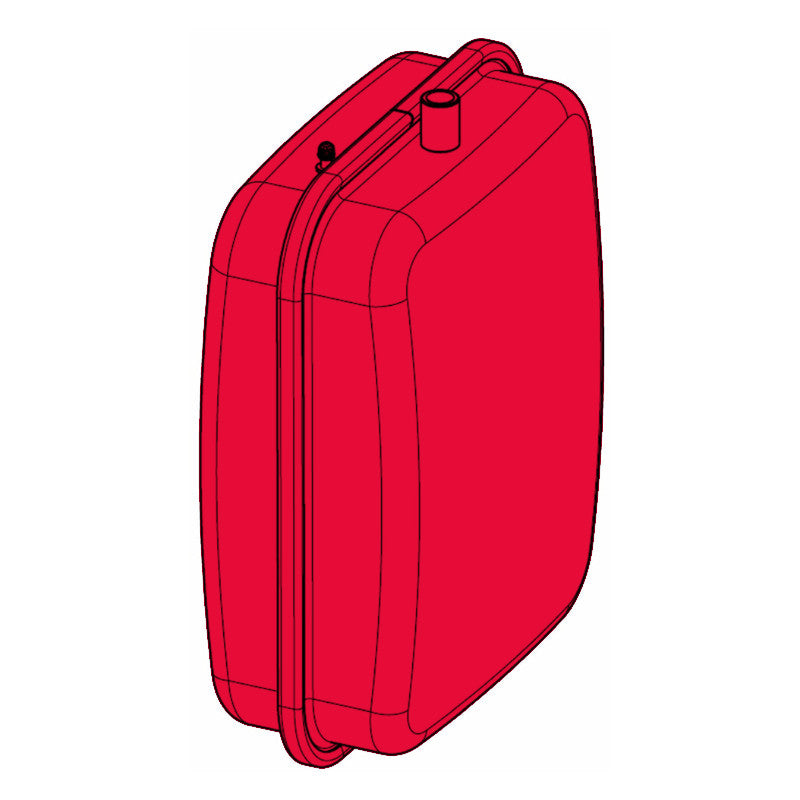

- Ausdehnungsgefäß 25L
- Halter Ausdehnungsgefäß 25L verpackt
- Bedienmodul BM-2 mit Außenfühler
- Begleitpapiere Wärmepumpencenter
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Betriebsbereich Heizen (Wasserseite) | 20 - 55°C |
| Betriebsbereich Kühlen (Wasserseite) | 7- 20°C |
| Betriebsbereich Heizen (Außentemperatur) | -20°C bis +35°C |
| Betriebsbereich Kühlen (Außentemperatur) | +10°C bis +45°C |
| Breite Ausseneinheit | 964 |
| Breite Inneneinheit | 600 (mit Speicher) |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852573268 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Gewicht Ausseneinheit | 110 kg |
| Gewicht Inneneinheit | 177 kg (mit Speicher) |
| GWP | 2.088 |
| Heizwassertemperatur (max.) | 75°C |
| Höhe Ausseneinheit | 1261 |
| Höhe Inneneinheit | 1829 (mit Speicher) |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | R410A |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Kühlmittelmenge | 3,5 kg / 7,31 t |
| Leistungskennzahl bei max.Heizleistung | NL |
| Leistungsgröße | 16,0 kW |
| Luftumwälzung | 4.200 m³/h |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Max. Heizleistung A2/W35 | 12,2 kW |
| Nennkühlleistung A35/W18 | 14,3 kW |
| Modell Name | BWL-1S-16/400V |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nenn-COP A2/W35 | 3,3 |
| Nenn-COP A7 / W35 | 3,6 |
| Nenn-EER A35/W18 | 2,5 |
| Nennheizleistung A2/W35 | 11,0 kW |
| Nennheizleistung A7/W35 | 13,8 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Pumpe-Typ | Wilo YONO S 1-7 Para EEI <= 0.23 |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Speicherinhalt | 280 Liter |
| Stärke der Isolierung | 25 mm |
| Stromversorgung/Sicherungen | 3~NPE / 400VAC / 50Hz | 20A(C) |
| Design | Modern |
| Farbe | sonstige |
| Tiefe Ausseneinheit | 363 |
| Tiefe Inneneinheit | 999 (mit Speicher) |
| Artikel Einheit | St |
| Gewicht | 333 kg |
| Typ (Wasserseitiger Wärmetauscher) | wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) |
| Anfrage | nein |
| Energieeffizienzklasse Allgemein | A++ |
| Energieeffizienzklasse Heizen | A++ |
| Energieeffizienzklasse | A++ |
| Energie Klasse - Heizen | A++ |
| Temperaturregler | true |
| Hersteller | Wolf |
| Verpackungseinheit | VE |
