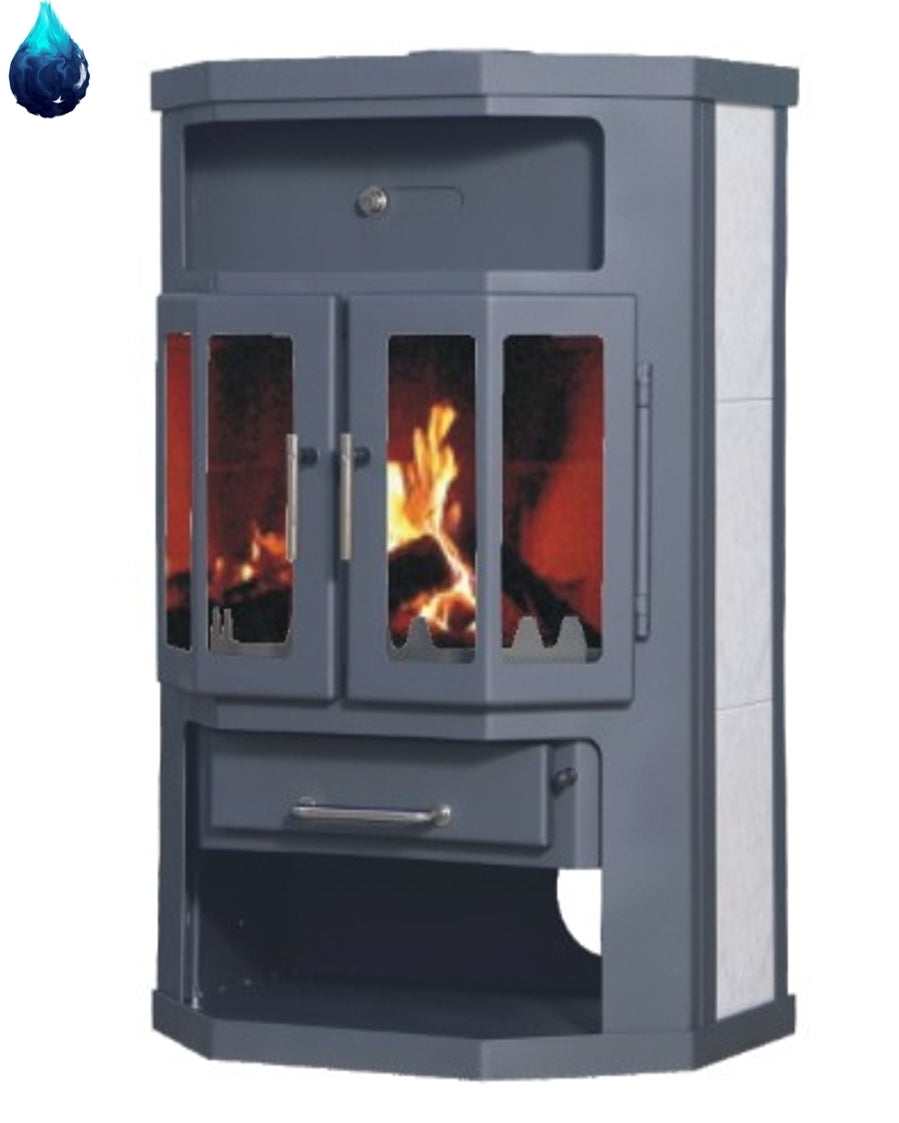

Das Modell Concorde 2KBS ohne Haube hat durch seine gewinkelten Flügeltüren eine räumliche und gemütliche Ausstrahlung. Die hohe wasserseitige Leistungsabgabe des 2KBS erfordert einen Feuerzugregler, welcher den Abbrand kesseltemperaturabhängig regelt und somit längere Abbrandzeiten ermöglicht.
Ihre persönliche ST-AD-Kaufberatung:
Der Wasserführender Kaminofen Concorde 2 KBS von ST-AD ist entwickelt für die Verfeuerung von Biomasse und für Abstrahlung der Wärme in die Heizungsanlage:
Der Wasser Kaminofen 2KBS ohne Haube ist entwickelt für die Einbindung in ein Warmwasserheizungssystem. Der 2KBS Ofen hat einen eingebauten Sicherheitswärmetauscher für die Übertemperaturabsicherung.
Des Weiteren besitzt der ST-AD Ofen Concorde 2KBS ohne Haube:

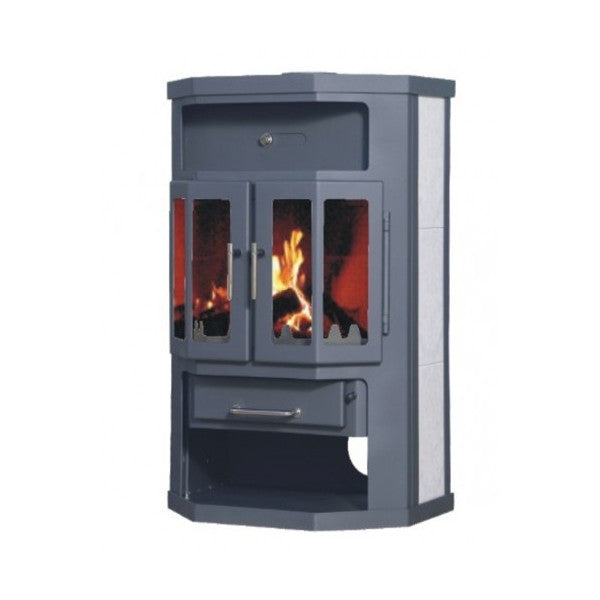

Durch die gewinkelten Flügeltüren des Kaminofens Concorde 2 KBS, hat dieser wasserführende Kaminofen von ST-AD eine sehr räumliche und gemütliche Ausstrahlung. Daher eignet sich dieser Wassergeführte Ofen gut für große und rustikale Räume.
Durch die sehr große Feuerraumöffnung des Kaminofens 2KBS ohne Haube passen Holzscheite bis zu einer Länge von 500mm in den Brennraum.
Die hohe wasserseitige Leistungsabgabe des Concorde 2KBS ohne Haube erfordert einen Feuerzugregler, da der Ofen über eine Primärluftautomatik verfügt und somit längere Abbrandzeiten ermöglicht.
Der vorgeschriebene Sicherheitsabstand des Kaminofen ST-AD Concorde 2 KBS nach hinten und zu den Seiten beträgt 300mm.
Der Brennstoffverbrauch des Ofens beträgt bei Nennleistung ca. 4,4 kg/h.
Vorteile des ST-AD 2KBS auf einem Blick
Das Set besteht aus:
(Klicken Sie auf die Links um eine detaillierte Beschreibung zu bekommen)
Zubehörbestandteile
Der Laddomat 11-30 Rücklaufanhebungsgruppe 72°C
Perfekte Schichtung im Pufferspeicher ist die Vorraussetzung für ein effizientes Heizsystem. Der Laddomat läd den Pufferspeicher mit einem geringem Durchfluss wodurch die Schichtung optimiert wird. Der Laddomat pumpt Wasser so langsam und optimiert in den oberen Bereich des Puffers, dass die Schichtung optimal erfolgt.
Im gleichen vorgang kühlt der Laddomat den Kessel mit vorgewärmten Rücklaufwasser, das heißt, heißes Wasser vom Kesselvorlauf wird mit kaltem Wasser aus dem Pufferrücklauf gemischt. In der Endphase der Befeuerung erzeugt der Laddomat eine vollständig optimale Ladung des Pufferspeichers, weil das Thermoelement den Bypass sperrt. Ein zusätzliches Drosselventil ist somit unnötig.
Die besondere Regelfunktion hebt die Rücklauftemperatur zum Kesselboden an, dadurch hat der Kessel schnell eine hohe und gleichmäßige Arbeitstemperatur erreicht. Dies verhindert Korrosion und Teerablagerungen, dadurch verlängert sich die Lebensdauer des Kessels. Gleichzeitig wird der Wirkungsgrad erhöht.
1x Hygiene - Kombispeicher
Der Hygiene - Kombispeicher dient zur Speicherung von dem, durch den Kessel oder Ofen, erzeugtem heißem Wasser. Hygiene - Kombispeicher können zudem mittels verbautem Edelstahlwärmetauscher, das Brauchwasser erwärmen.
OPTIONAL Eine Anbindung, beispielsweise einer Solaranlage, ist durch die Auswahl eines Wärmetauschers möglich. durch die Auswahl von 2 Wärmetauschern ist es sogar möglich zum Beispiel noch eine Wärmepumpe anzuschließen.
Steuerung für wassergeführte Kaminöfen oder Kamineinsätze
Der Temperaturmikroprozessorgesteuerte Regler RT-08K TATAREK regelt den Heizkreislauf. Die Regelung steuert bis zu 3 Pumpen, mit Pufferregelung.
Ausdehnungsgefäß
Das Ausdehnungsgefäß auch Expansionsgefäß oder Druckausgleichbehälter sind in Heizungssystemen zu verbauen. Durch die Volumenänderungen des Heizungswassers zwischen minimaler und maximaler Temperatur muss der dadurch entstehende Druck vom Ausdehnungsgefäß aufgenommen werden und so den Druck weitgehend konstant halten (Druckerhaltung). Die optimale Größe des Ausdehnungsgefäßes ist minimum 10% des Pufferspeichervolumens.
Kappenventil für Ausdehnungsgefäße
Dieses Kappenventil ermöglicht den Austausch des Ausdehnungsgefäßes. Wenn das Ausdehnungsgefäß mal ausgetauscht werden muss, durch einen Defekt oder Vergrößerung der Anlage, hilft das Kappenventil das Ausdehnungsgefäß vom System zu trennen, ansonsten müsste eine vollständige Entleerung des Heizsystems erfolgen.
Kesselsicherheitsgruppe
Die Kesselsicherheitsgruppe dient der druckseitigen Absicherung und Entlüftung geschlossener Heizungsanlagen.
Thermische Ablaufsicherung
für geschlossene Heizungsanlagen nach DIN 4751. Größe G 3/4, Gehäuse aus Pressmessing. Die Kappe besteht aus glasfaserverstärktem Kunststoff. Ausgestattet mit Doppelfühler und Tauchhülse DN 15, DIN geprüft, max. Heizleistung 100 KW, Ansprechtemperatur 95°C.
Hinweis: Lesen Sie auch unser FAQ! Darin enthalten sind die häufigsten Fragen zum Produkt. Zudem befindet sich unter 'Downloads' die komplette Anleitung.
| Abgasanschluss | 150 mm |
| Abgasmassenstrom | 11,4 g/s |
| Abgasnormen/Zulassungen | DIN EN 13240:2005 |
| Abgastemperatur Nennleistung | 283 °C |

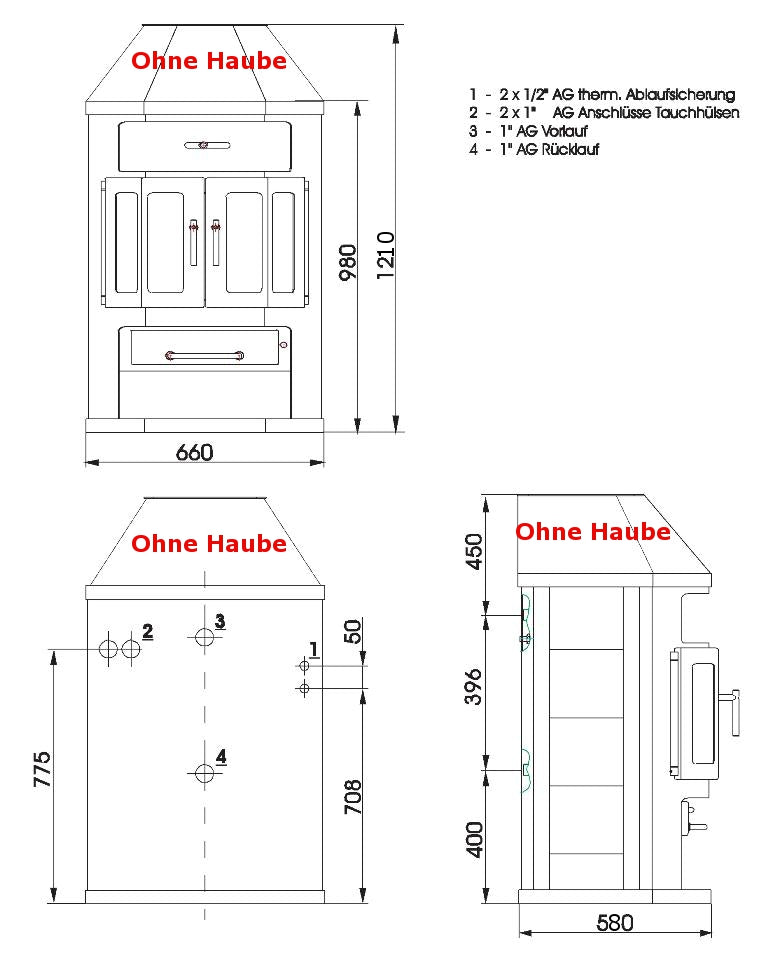

| Abmessung | HxBxT 980X660X580 mm |
| Abmessung Füllöffnung | HxB 300x500 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| max. Betriebsdruck | 2,5 bar |
| BImSchV-Emissionswerte | ja Stufe 1 |
| CO Gehalt der Abgase | 1754 g/m³ |
| EU verantw. Person | info@st-ad.de |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852038996 |
| Externe Zuluft | ja |
| Feinstaubgehalt | 54,5 mg/m³ |
| Zertifiziert nach | BImSchV Stufe 1 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| GPSR-Anschrift | Oppenheimstraße 2, 99817 Eisenach |
| GPSR-Mail | info@st-ad.de |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | NIBU-Tec GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Förderdruck | 12 Pa |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungsbereich | 6-13 kW |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Nennleistung | 13 kW |
| Nennleistung luftseitig | 6 kW |
| Nennleistung wasserseitig | 7 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| Getrennte Primär- und Sekundärluft | true |
| Rußbrandbeständig | Ja |
| Scheibenspülung | true |
| Scheitholzlänge | 500 mm |
| Integrierter Sicherheitswärmetauscher | true |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Volumen Wassertasche | 18 Liter |
| Edelstahlwärmetauscher | 5,8 m² 48 Liter |
| Gewicht | 172 kg |
| Wirkungsgrad | 75 % |
