Wasserführender Kaminofen Arena Aqua 8,5 kW - komplett Set

Das Unternehmen Oranier hat sich auf Einzelraum-Heizgeräte spezialisiert. Insbesondere bei Festbrennstoff- und Gasheizgeräten hat sich das Unternehmen im Laufe der jahre eine ausgezeichnete Kompetenz erarbeitet, die sich in der ständige Entwicklung innovativer Produktlösungen niederschlägt.

 Seit jeher gehören ORANIER Geräte zu den saubersten Feuerstellen mit den niedrigsten  Emissionswerten.

Wasserführende Kaminöfen - Die Aqua Serie

Mit dem gemütlichen Holz-Kaminfeuer im Wohnzimmer gleichzeitig über einen hocheffizienten Wasser-Wärmetauscher die Zentralheizung und die Warmwasserbereitung des ganzen Hauses unterstützen.

Dank einer überzeugenden Technik werden zwischen 60 und 70 % der erzeugten Wärme in den Wasserkreislauf geleitet, der Rest dient Heizquelle im Aufstellungsraum.

Hinweiss: Der betrieb ohne Heizwasseranschluss ist nicht möglich.

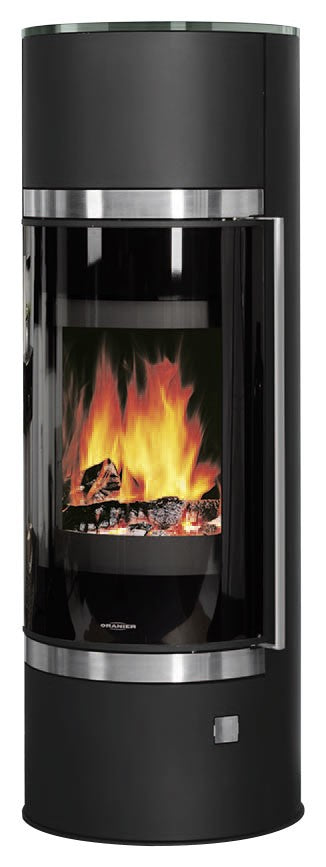

Wasserführender kaminofen ARENA AQUA 8,5 kW:

Wasserführender kaminofen Arena Aqua 8,5 kW ist mit modernes, funktionelles Design mit wirtschaftlichem Nutzen.

Technische Beosnderheiten:

Profilierte Feuerraumauskleidung:  Die Ofenauskleidung aus profilierten Vermiculite-Formteilen mit hoher Festigkeit und ansprechender Oberfläche sieht nicht nur gut aus, sie fördert auch die gewünschte Verwirbelung der Brenngase für eine saubere Verbrennung.

Automatikregelung: Brennstoffautomatik mit einer Voreinstellung regelt die optimale Dosierung der Verbrennungsluft bei Holz- und Braunkohlebriketts

24 h Dauerbetrieb: Ein besonderes Merkmal von Qualität und Umweltfreundlichkeit. Der Ofen kann zeitlich unbegrenzt betrieben werden. Nur angegebene und zulässige Brennstoffe verwenden! Anleitung beachten!

Raumheizvermögen 200 m³: Das Raumheizvermögen dient der Auswahl der richtigen Ofenleistung.

Wirkungsgrad >82 %: Der Wirkungsgrad beschreibt den tatsächlich nutzbaren Teil der Brennstoffenergie. Die Restenergie wird für die Funktion des Schornsteins benötigt.

Oranier Safe-Verschlussystem raumluftunabhängiger Betrieb: Die geschlossene Tür bleibt nachhaltig dicht. Das hydraulische System ist nahezu wartungsfrei und verschleißarm. Die Tür ist ergonomisch leicht zu bedienen und schließt äußerst geräuscharm.

Scheibenspülung: Ein gezielt geführter Luftstrom verhindert das Kondensieren und Ablagern von Rauchgasen an der Scheibeninnenseite. Dadurch bleibt die Scheibe sauber.

Dreifach- Luftsystem: Das spezielle ORANIER Dreifach-Luftsystem sorgt immer dort für eine optimal dosierte Verbrennungsluft, wo sie für den Verbrennungsprozess benötigt wird.

Wasserwärmetauscher:Wasser-Wärmetauscher in Kaminöfen bieten die Möglichkeit, einen Teil der produzierten Wärmeleistung in das Zentralheizungssystem einzuspeisen. Eine Einsparung bei Öl und Gas sowie eine Reduktion der CO2-Belastung sind die Folge.

Brennkammer Länge der Holzscheite 33cm: ORANIER Brennkammern sind für übliche Holzscheitlängen von 25 bis 40 cm ausgelegt.

Luftdurchströmter Griff: Durch Luftzirkulation im ergonomisch geformten Röhrengriff wird die Temperatur an der Oberfläche weitgehend gesenkt.

Der wasserführende Kaminofen

 Die Technologie wasserführender Kaminöfen ermöglicht es, die im Kaminofen erzeugte Wärme auf weitere  Räume im Haus zu verteilen. Das Prinzip ist einfach: Mittels eines wasserdurchflossenen Wärmetauschers wird ein Teil der Verbrennungswärme zur weiteren Verwendung abgezweigt. Das erzeugte Wasser wird den installierten Heizkörpern zugeführt, gibt dort Wärme ab und kehrt kalt zum Ofen zurück.

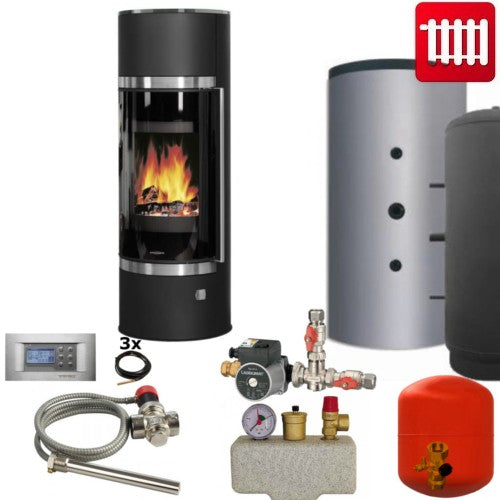

Das Set besteht aus:

• Kaminofen Arena Aqua mit Abdeckplatte Glas , Abdeckplatte Speckstein , Abdeckplatte Sandstein , Abdeckplatte Kalkstein cream
• Oranier Safe Verschluss
• Pufferspeicher 500 Liter inkl. Weichschaumisolierung (nur für Heizung) ohne Wärmetauscher für zzl. Heizkreise
  • Optional sind 1 Wärmetauscher oder 2 Wärmetauschern für den Pufferspeicher auswählbar (für zusätzliche Heizkreise wie z.B. Solar)
• Laddomat 11-30
  • Optional Laddomat 11-30 mit Energieeffizienzklasse A
• Tatarek RT-08G Steuerung mit 3 Temperaturfühlern
  • Optional ist die RT-08G mit einer automatischen Lufdrosselklappe in Ø 100, 120 oder 150 mm
• 80L Ausdehnungsgefäß
• Kappenventil 1'
• Kesselsicherheitsgruppe
• Thermische Ablaufversicherung

(Klicken Sie auf die Links um eine detaillierte Beschreibung zu bekommen)

Zubehörbestandteile

Der Laddomat 11-30 Rücklaufanhebungsgruppe 72°C

Perfekte Schichtung im Pufferspeicher ist die Vorraussetzung für ein effizientes Heizsystem. Der Laddomat läd den Pufferspeicher mit einem geringem Durchfluss wodurch die Schichtung optimiert wird. Der Laddomat pumpt Wasser so langsam und optimiert in den oberen Bereich des Puffers, dass die Schichtung optimal erfolgt.

Im gleichen vorgang kühlt der Laddomat den Kessel mit vorgewärmten Rücklaufwasser, das heißt, heißes Wasser vom Kesselvorlauf wird mit kaltem Wasser aus dem Pufferrücklauf gemischt. In der Endphase der Befeuerung erzeugt der Laddomat eine vollständig optimale Ladung des Pufferspeichers, weil das Thermoelement den Bypass sperrt. Ein zusätzliches Drosselventil ist somit unnötig.

Die besondere Regelfunktion hebt die Rücklauftemperatur zum Kesselboden an, dadurch hat der Kessel schnell eine hohe und gleichmäßige Arbeitstemperatur erreicht. Dies verhindert Korrosion und Teerablagerungen, dadurch verlängert sich die Lebensdauer des Kessels. Gleichzeitig wird der Wirkungsgrad erhöht.

1x Schichten -Pufferspeicher

Der Schichten - Pufferspeicher dient zur Speicherung von dem, durch den Kessel oder Ofen, erzeugtem heißem Wasser. Schichten - Pufferspeicher speichern zudem das Heizungswasser optimal in mehreren Zonen. In diesem Angebot ist 1 Schichten - Pufferspeicher enthalten dieser kann nur Wasser für die Heizung bereitstellen.

OPTIONAL Eine Anbindung, beispielsweise einer Solaranlage, an dem Schichten - Pufferspeicher ist durch die Auswahl eines Wärmetauschers möglich. durch die Auswahl von 2 Wärmetauschern ist es sogar möglich zum Beispiel noch eine Wärmepumpe anzuschließen.

Steuerung für wassergeführte Kaminöfen oder Kamineinsätze

Der Temperaturmikroprozessorgesteuerte Regler RT-08G Puffer  TATAREK 'GRAFIK' regelt den Heizkreislauf. Die Regelung steuert bis zu 3 Pumpen und kann auch eine Optionale automatische Luftdrosselklappe beidienen, außerdem ist die RT-08G Puffer zusätzlich zum beladen eines Pufferspeichers gedacht.

Ausdehnungsgefäß

Das Ausdehnungsgefäß auch Expansionsgefäß oder Druckausgleichbehälter sind in Heizungssystemen zu verbauen. Durch die Volumenänderungen des Heizungswassers zwischen minimaler und maximaler Temperatur muss der dadurch entstehende Druck vom Ausdehnungsgefäß aufgenommen werden und so den Druck weitgehend konstant halten (Druckerhaltung). Die optimale Größe des Ausdehnungsgefäßes ist minimum 10% des Pufferspeichervolumens.

Kappenventil für Ausdehnungsgefäße

Dieses Kappenventil ermöglicht den Austausch des Ausdehnungsgefäßes. Wenn das Ausdehnungsgefäß mal ausgetauscht werden muss, durch einen Defekt oder Vergrößerung der Anlage, hilft das Kappenventil das Ausdehnungsgefäß vom System zu trennen, ansonsten müsste eine vollständige Entleerung des Heizsystems erfolgen.

Kesselsicherheitsgruppe

Die Kesselsicherheitsgruppe dient der druckseitigen Absicherung und Entlüftung geschlossener Heizungsanlagen.

Thermische Ablaufsicherung

für geschlossene Heizungsanlagen nach DIN 4751. Größe G 3/4, Gehäuse aus Pressmessing. Die Kappe besteht aus glasfaserverstärktem Kunststoff. Ausgestattet mit Doppelfühler und Tauchhülse DN 15, DIN geprüft, max. Heizleistung 100 KW, Ansprechtemperatur 95°C.

Hinweis: Lesen Sie auch unser FAQ! Darin enthalten sind die häufigsten Fragen zum Produkt. Zudem befindet sich unter 'Downloads' die komplette Anleitung.
