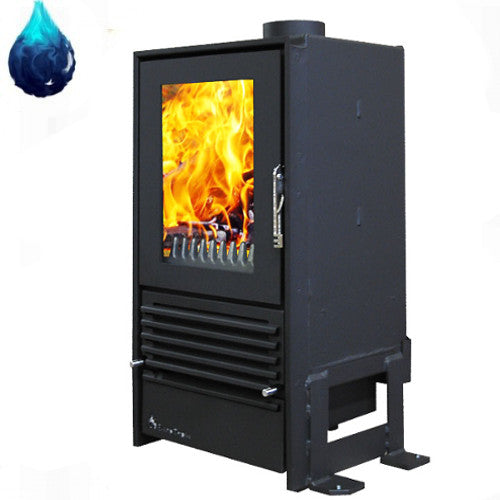

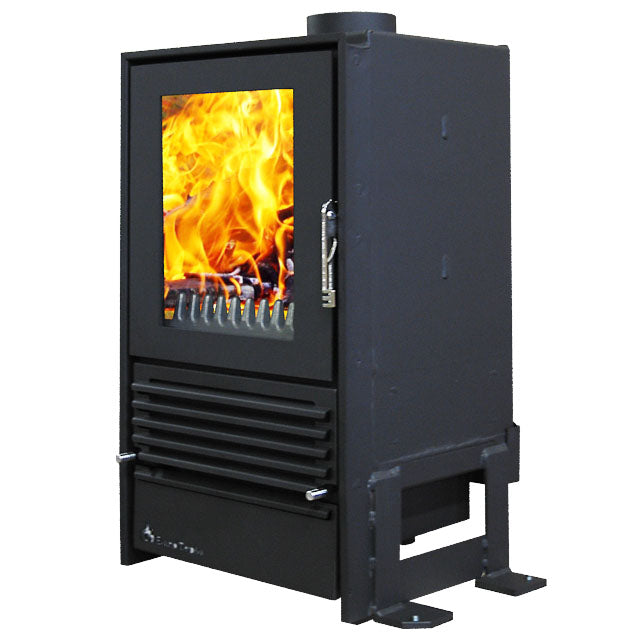

Warmwasserkamineinsatz Malaga I - Long mit 2-10 kW

Bewertungen

FAQ

Wie berechne ich die richtige Leistung in kW?

Es gibt hierzu eine einfache pauschale Formel. Diese sollten Sie einmal auf die Wasserseitige Leistung und einmal auf die Luftseitige Leistung ausrechnen. Somit wissen Sie was der Einsatz Wasserseitig schaft und was einen Raum (wo er aufgestellt ist) er durch die Konvektion beheitzen kann.

• 0,08 kW je m² bei einem Neubau mit hohem Dämmungsstandard
• 0,12 kW je m² bei einem Altbau mit mitllerem Dämmungsstandard
• 0,15 kW je m² bei einem Altbau mit mäßig oder schlechtem Dämmstandard

Beispielrechnung von Kaminleistung Wasserseitig in kW auf m²:

10 kW / 0,08 kW= 125m² bei hohem Dämmungsstandard

Beispielrechnung von m² auf Kaminleistung Wasserseitig in kW:

125m² x 0,08 kW= 10 kW bei hohem Dämmungsstandard

Es ist zwingend erforderlich einen Puffespeicher einzubinden, da ein Kessel nicht einfach so seine Heizkraft abschalten kann. Bei einer Gastherme mit einem Durchlauferhitzer ist das zum beispiel nicht der Fall, hier wird das Gas zugeführt wenn es benötigt wird und die Zufuhr sofort gestoppt, wenn kein Bedarf mehr da ist. Das ist bei einem Kessel, wo bspw. Scheitholz oder Kohle gefeuert wird natürlicht nicht möglich, da das Holz o.ä. nicht einfach aus geht wenn kein Bedarf mehr da ist. Die erzeugte Energie muss also irgendwo hin und da kommt der Pufferspeicher zum Einsatz.

Das Pufferspeichervolumen sollte mindestens 50 - 100 Liter pro Wasserseitigem kW betragen

Beispiel: ein Kamin hat eine Gesamtleistung von 15 kW, davon gibt er sind 5 kW an die Raumluft ab und 10 kW stellt er dem Pufferspeicher zur Verfügung.

10kW x 50 Liter = 500 Liter mindest Puffervolumen

Es gibt viele Varianten:

Heizungspuffer (nur für die Heizungseinspeisung)

Brauchwasserpuffer (nur für die Trinkwassererwärmung)

Tank im Tank Kombispeicher (für Heizung und Trinkwasser) hier ist in einem Pufferspeicher ein zweiter emmailierter Speicher eingebaut und wird durch das umliegende Heizungswasser erwärmt

Hygiene Kombispeicher (für Heizung und Trinkwasser) hier ist ein Edelstahlwärmetauscher im Speicher verbaut, dieser wird wie im Tank im Tank System vom umliegenden Heizungswasser erwärmt. der Vorteil zum Tank im Tank System ist, das der Edelstahlwärmetauscher nicht so viel Platz weg nimmt wie ein zzl. Tank und somit hat man mehr Speichervolumen für die Heizung. Dies ist also die effektivste Variante bei Heizung und Trinkwassererwärmung.

Die derzeitige 1. BImSchV gilt selbstverständlich auch für Neugeräte. Sie sieht zwei Stufen für die einzuhaltenden Emissionsgrenzwerte vor, wobei die erste Stufe ja bereits seit 2010 gilt. Die zweite Stufe für Kaminöfen und Kamineinsätze wird ab dem Jahr 2015 in kraft treten. Bei den Grenzwerten wird auf CO (Kohlenstoffmonooxid) Feinstaub und Wirkungsgrad geachtet. Die CO und Feinstaubwerte müssen mindestens gleich sein oder untertroffen werden.

Alle Holzöfen oder Holzeinsätze die die unten genannten Werte nicht erfüllen können auch nicht mehr zugelassen werden, einzige Abhilfe wäre ein zusätzlicher Feinstaubfilter welcher die Werte verbessert.

Alle Holzöfen oder Holzeinsätze die derzeit zugelassen werden und nur die derzeitige Verordnung erfüllen, haben selbstverstänlich Bestandsschutz und sind von der Regelung 2015 ausgeschlossen.

Die Emissonstabelle der BImSchV Stufe 1 und 2 für Kaminöfen und Einsätze

Mehrfachbelegung von Schornsteinen, zum Beispiel Kaminöfen in mehreren Geschossen, ist bei gleichen Brennstoffen und Betriebsweisen (mit/ohne Gebläse) möglich. Der Schornsteinquerschnitt muss entsprechend dimensioniert sein. Bei Mehrfachbelegung müssen die Feuerstätten und Abgasanlagen so ausgelegt sein, dass die Gefahr von Abgasaustritt auch aus nicht betriebenen Feuerstätten nicht besteht. Zusätzlich kann es zu unangenehmer Schallübertragung zwischen den Geschossen beziehungsweise Räumen kommen.

Bauart (A)1 (geschlossene Betriebsweise)

• Die Bauart 1 setzte voraus, dass die Feuerraumtür immer, mit Ausnahme bei der Bedienung, geschlossen ist. Die Bedingung der geschlossenen Betriebsweise wird durch selbstschließende Türen erreicht, die nach Loslassen des Betreibers durch Federscharniere, durch eine Zugfeder oder auch durch Herabfallen per Schwerkraft selbsttätig schließen. Wesentlich ist, dass aufgrund der Konstruktion der Schließvorgang erreicht wird, so dass das Sicherheitsrisiko durch eine falsche Bedienung des Betreibers ausgeschaltet

Bauart 2 (offene und geschlossene Betriebsweise)

• Bei Feuerstätten der Bauart 2 handelt es sich um Feuerstätten, deren Feuerung während des Betriebes geöffnet sein kann. Die Feuerraumtür kann wahlweise offen bleiben oder geschlossen werden. Für diese Feuerstätten gelten besondere Anforderungen hinsichtlich der Verbrennungsluftversorgung und des Schutzes von brennbaren Fußböden. Ausserdem müssen Feuerstätten der Bauart 2 einen eigenen Schornstein haben (Mehrfachbelegung ausgeschlossen)

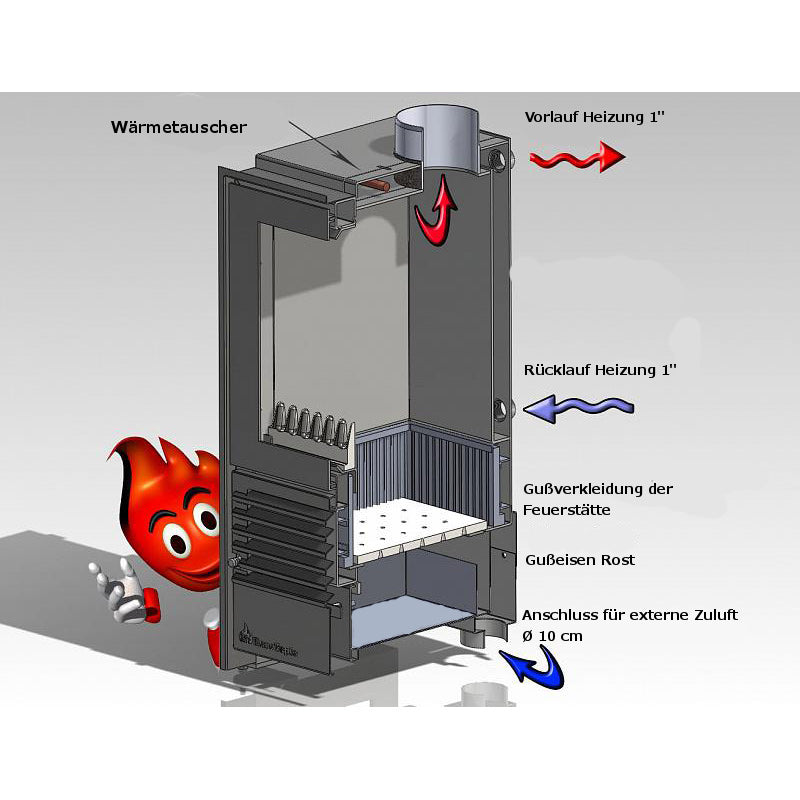

Zwingend ist der Externe Luftanschluss bei Energieeffizienten Neubauten sogenannten EEF Häusern. Jeder Kaminofen benötigt Sauerstoff, also Luftzufuhr, für die Verbrennung. Normalerweise genügt dazu die vorhandene Raumluft. Die heutigen Neubauten (EEF Häuser) oder sanierten Altbauten sind allerdings oftmals so gut gegen Zugluft abgedichtet, dass die permanente Frischluftzufuhr, die in älteren Gebäuden und Altbauten  "automatisch" durch kleinste Ritze und Spalten erfolgt, oft nicht mehr gewährleistet ist. Das kann gefährlich werden, da der Kaminofen den Sauerstoff im Raum absaugt, ohne dass Sie es bemerken. Müdigkeit, Kopfschmerzen, Ohnmacht und Schlimmeres können die Folge sein.

Mit der Externen Zuluft wird also die haupsächliche Luft für die Verbrennung von außen angesaugt. Über eine (optionale) elektronische Luftdrosselklappen Steuerung wird die Außenluft und somit die Verbrennung reguliert. Wenn der Kamin nicht benutzt wird, würde die Drosselklappe die Außenluftzufuhr selbstverständlich kappen.

Der Externe Lufanschluss ist aber kein muss für Häuser die über ausreichen Luftzikulation verfügen. Der Luftanschluss bleibt dann einfach durch die Blindkappe verschlossen.
