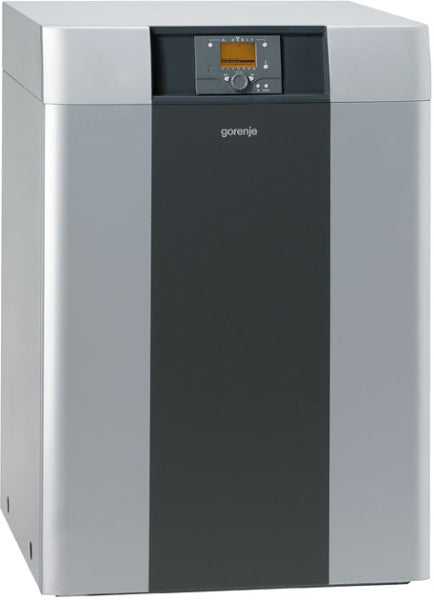

Wärmepumpe Wasser-Wasser Wärmepumpe Gorenje Aquagor HP WW 15 HT 15 kW

Wärmepumpen vom Typ Aquador Wasser/Wasser gehören zu den effizientesten Energiesystemen zur Beheizung von Gebäuden. Die Wärme des Grundwassers ist eine sehr verlässliche und vor allem konstante Energiequelle, da dessen Temperatur zwischen +7° C und +13° C liegt. Die Wassertemperatur ist von der Entnahmestelle des Grundwassers abhängig. Das Verhältnis zwischen der eingesetzten und gewonnenen Energie (COP) ist bei den Systemen vom Typ Wasser/Wasser im Durchschnitt sehr günstig, auch mehr als 5, gemessen in einem Jahr.

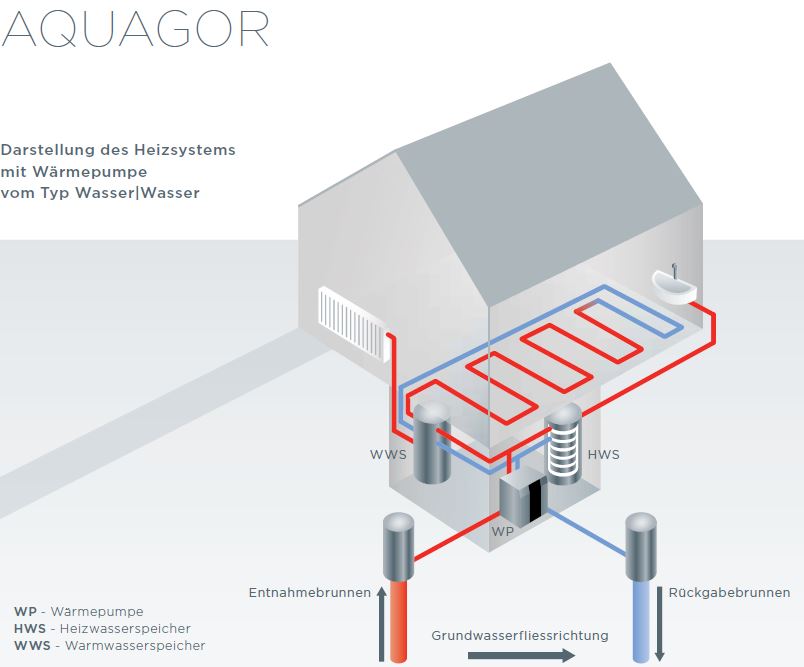

Eine der Schlüsselkomponenten ist der spezielle Spiral-Wärmetauscher aus rostfreiem Stahl, der langfristig den besten Schutz vor Korrosion und Ablagerungen an den Innenwänden gewährleistet. Für die Implementierung der Wärmepumpe AQUAGOR in das System sind zwei Bohrungen in das Erdreich auszuführen, die erste zum Pumpen des Grundwassers und die zweite zur Rückführung des Wassers in das Grundwasser. Dem aus der Bohrung geförderten Wasser wird in der Wärmepumpe ein Teil der Energie entnommen; dieses wird dann um 2° C bis 4° C kühler in das Erdreich zurückgepumpt, wobei es zu keinerlei chemischen Änderungen des Wassers kommt. Vor dem Einsatz des Grundwassers als primäre Quelle der Wärmeenergie ist ein Pumpversuch auszuführen, mit welchem die Wassermenge und seine Qualität geprüft werden. Für Grundwasser mit Temperaturen unter 12° C ist keine Analyse notwendig. Zur Förderung des Grundwassers ist eine Genehmigung des Wasserwerkes einzuholen.

Passives Kühlen

Mit dem Heizsystem mit der Wärmepumpe AQUAGOR kann mit geringen Änderungen auch passives Kühlen ermöglicht werden. Dabei wird zum Kühlen die relativ niedrige Temperatur des Grundwassers genutzt. In diesem Fall ist die Wärmepumpe nicht in Betrieb, was einen minimalen Energieverbrauch zum Kühlen erfordert und damit auch, im Vergleich zum klassischen Kühlen, eine wesentlich niedrigere Rechnung für die elektrische Energie.

Wärmepumpe Aquador Informationen:

• Mindesttemperatur des Grundwassers 7° C
• Aufstellung der Wärmepumpe in einem trockenen Raum mit Temperaturen über 0° C
• Heizen, Kühlen und Warmwasserzubereitung
• die Energiequelle steht über das ganze Jahr zur Verfügung
• monovalente Betriebsart
• einfache elektronische Steuerung des Systems
• die Anlage ermöglicht zwei voneinander unabhängige Hydraulikkreise
• Möglichkeit der passiven Kühlung.

Inneneinheit

• 1.Bedieneinheit
• 2.Kondensator
• 3.Verdampfer
• 4.Scroll Kompressor
• 5.Durchfluss-Schalter
• 6.Dämmschaum
• 7.Vibrationsdämpfer
• 8.Innerer Wärmetauscher

1. Bedieneinheit

Die fortschrittliche Bedieneinheit ermöglicht:

• einfache Bedienung
• die Möglichkeit der Änderungen der Betriebsparameter und
• ein übersichtliches Display

2. Kondensator

Edelstahl gewährleistet eine lange Lebensdauer.

Effiziente Übertragung der Wärmeenergie:

• veränderbare Geometrie der Platten
• Optimierung der Asymmetrie der Distributionskanäle
• niedriger Durchflusswiderstand auf der Wasserseite des Wärmetauschers

Niedriger Verbrauch der elektrischen Energie für den Betrieb der Umwälzpumpen.

3. Verdampfer

• Der Spiralverdampfer wurde speziell für die Wärmepumpe Wasser/Wasser entwickelt
• Die kompakte geschweißte Konstruktion ist rostbeständig
• Der Verdampfer ist unempfindlich gegen verschiedene Wasserqualitäten

Der neue Wärmetauscher aus Edelstahl in Form einer Spirale bietet besten Schutz vor Korrosion und Eisenablagerungen an den Innenflächen des Wärmetauschers.

4. Scroll Kompressor

Die bewährte Scroll-Technologie des Kompressors hat sich im langjährigen Betrieb als ausgezeichnete Lösung erwiesen, da sie eine hohe Nutzleistung und einen leisen und vor allem verlässlichen Betrieb ermöglicht.

Hohe Nutzleistung und Effizienz. Scroll-Kompressoren erreichen einen hohen Nutzungsgrad, da sie für einen bestimmten  Betriebsbereich optimiert und konzipiert sind.

Leiser und ruhiger Betrieb. Ausschließliche Kreisbewegungen aller elektromechanischer Bauteile ermöglichen einen ruhigen Betrieb ohne Vibrationen.

Verlässlicher Betrieb unter extremen Bedingungen. Scrollkompressoren zeichnet - auch unter extremen Bedingungen - ein verlässlicher Betrieb aus.

5. Durchfluss-Schalter

• Schutz des Systems vor Beschädigungen

Wegen Flüssigkeitsmangel und den damit verbundenen Durchfluss-Störungen (zu geringer oder Null-Durchfluss der Sole), würde die Flüssigkeit im Verdampfer gefrieren und dadurch den Verdampfer beschädigen. (Der Durchfluss-Schalter befindet sich auf dem Flüssigkeitsanschluss, auf der Rückseite der Wärmepumpe).

6. Dämmschaum

Ausgezeichnete Schallisolation:

• ermöglicht einen leisen Betrieb des Geräts
• abhängig von der Leistung des Geräts erreicht der Schalldruck Werte bis ca. 40 dB

7. Vibrationsdämpfer

Verhindert die Übertragung der Vibrationen des Aggregats auf das Gehäuse.

 Wegen seiner ausgezeichneten Eigenschaften dämmt der Schaum wirkungsvoll Vibrationen, die sonst vom Kompressor auf das Gehäuse übertragen würden.

8. Innerer Wärmetauscher

Erhöhte Ausbeute der Wärmeenergie

Führt die Energie, die ansonsten ins Freie entweichen würde, in das Kühlsystem zurück.

Schützt den Kompressor vor Eindringen des flüssigen Kühlmittels

Da im inneren Wärmetauscher die Überwärmung des verdampften Kühlmittels stattfindet, ist der Kompressor vor eventuellem Eindringen des flüssigen Kühlmittels geschützt.

1. Softstart Einheit

• Reduzierung der Startströme
• Verbesserte Leistungszahl (COP)
• Startoptimierung des Kompressors und dadurch verlängerte Lebensdauer

2. Steuerung

• Bewährt und verlässlich
• Möglichkeit der Steuerung von Sonnenkollektoren, elektrischen Heizgeräten, passiver Kühlung und Durchlauferhitzen von Brauchwasser
• Die Grundausführung unterstützt zwei Heizkreise und die Brauchwasserbereitung.Möglichkeit der Erweiterung mittels Erweiterungsmodulen (zusätzlicher Heizkreis mit Mischventil)
• Kontrolliert den fachgerechten Anschluss der Phasen.

60 bis 75% niedrigere Heizkosten

Vergleich der Mengen der eingesetzten Primärenergie bei verschiedenen Heizsystemen, um 9 kW Wärmeenergie zu erhalten.

Investition in die Zukunft

Neubau, Altbausanierungen oder Übergang auf ein neues Heizsystem

Im Winter warm, im Sommer kühl

Einfache Bedienung

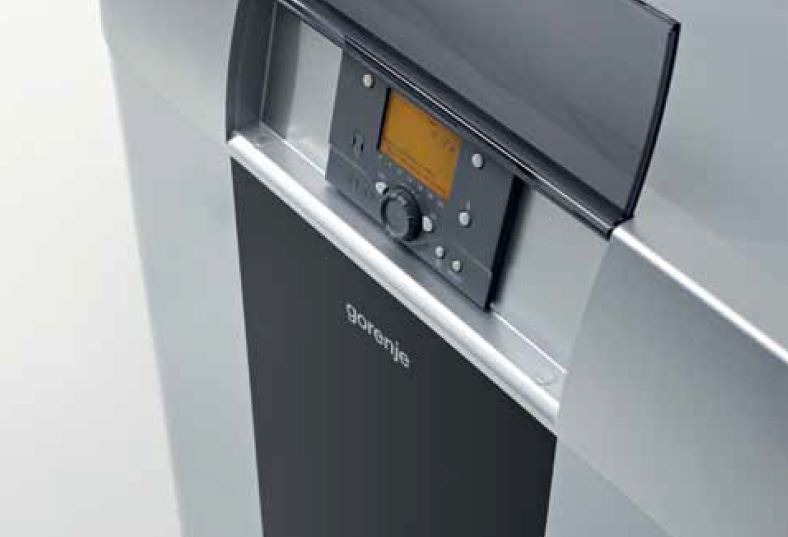

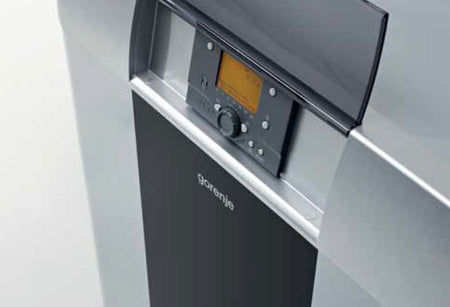

INTELLIGENTE ELEKTRONISCHE STEUERUNG

Der energieeffiziente Betrieb der Heizanlage ist in erster Linie von einer effizienten Steuerung abhängig, über welche die Wärmepumpe verfügt. Die intelligente elektronische Steuerung der Wärmepumpe von Gorenje regelt den Betrieb des Geräts hinsichtlich der Eingangs- und Ausgangsparameter und steuert die Umlaufpumpe, Mischventile, Tauchpumpen, Schließventile und Ähnliches.

Grundsteuerung

Die Grundsteuerung unterstützt zwei unabhängige Heizkreise – den direkten und den Misch-Heizkreis. Für jeden Heizkreis wird eine getrennte Heizkurve eingestellt. Die Grundsteuerung unterstützt ebenso das Aufheizen von Brauchwasser mit dem Antilegionellenprogramm sowie alternative Quellen wie z.B. Sonnenkollektoren oder mit Holz betriebene Heizkessel. Ohne Probleme können auch zusätzliche Quellen gesteuert werden wie z.B. Öl- oder Gaskessel. Die elektronische Steuerung ist universal für alle Wärmepumpen und Beheizungsarten. Bei größeren Systemen ist eine Erweiterung der Grundsteuerung einfach. Die Regulierung von Heizkreisen verläuft in den meisten Fällen in Abhängigkeit von der Außentemperatur. Die eingestellte Heizkurve ist von den Charakteristiken des beheizten Objekts abhängig, was auch die einzige Gewährleistung dafür ist, dass die Wärmepumpe, ungeachtet der Außentemperatur, immer das Heizwasser auf das niedrigste noch annehmbare Temperaturniveau aufheizt. Die Höhe des Temperaturniveaus gibt somit die Effienz des Heizsystems an. Jeniedriger die Heiztemperatur, umsohöher ist die Leistungszahl.

SMART WEB

Mit der Applikation SMART WEB können Sie den Betrieb Ihrer Wärmepumpe von jedem Ort der Welt steuern. Die Steuerung lässt sich nämlich über das Internet mit einem PC oder einem Mobiltelephon verbinden. Das System ermöglicht Ihnen die Fernkontrolle der Einstellungen, meldet Betriebszustände und eventuelle Warnhinweise im Fall von Störungen. Eine solche Fernsteuerung Ihres Heizsystems ist nicht nur bequem sondern wegen der ständigen Kontrolle des Betriebs auch kosten- und energieoptimiert.

Einfache Bedienung

Die Menüs sind klar und einfach verständlich. Jede Darstellung ist mit einer laufenden Nummer dargestellt, sodass der Benutzer in jedem Augenblick genau weiß, auf welcher Menüseite er sich befindet. Die Befehle werden in Textform dargestellt. Die Bedienung kann über die Tastatur am Gerät selbst oder über die Steuerung im Wohnzimmer erfolgen. Die Grundfunktionen sind über die Tasten an der Steuerung möglich, die Temperatur des Heizsystems kann sehr einfach mit einem Drehknebel eingestellt werden, der sich in der Mitte der Steuerungseinheit befindet. Für anpruchsvollere Benutzer kann die Steuerung über Schnittstellen auch an einen PC oder sogar an das Steuerungssystem des intelligenten Hauses angeschlossen werden.
