Technische Alternative | universelle Regelung | 6 Sensoren | UVR67-HU
Mit 6 Sensoren davon 3x Boilers- 1x Kessel,- 1x Raum,- 1x Außensensor.
Produktdatenblatt
Ihre persönliche Technische Alternative-Kaufberatung:
Produkt Details
Beschreibung

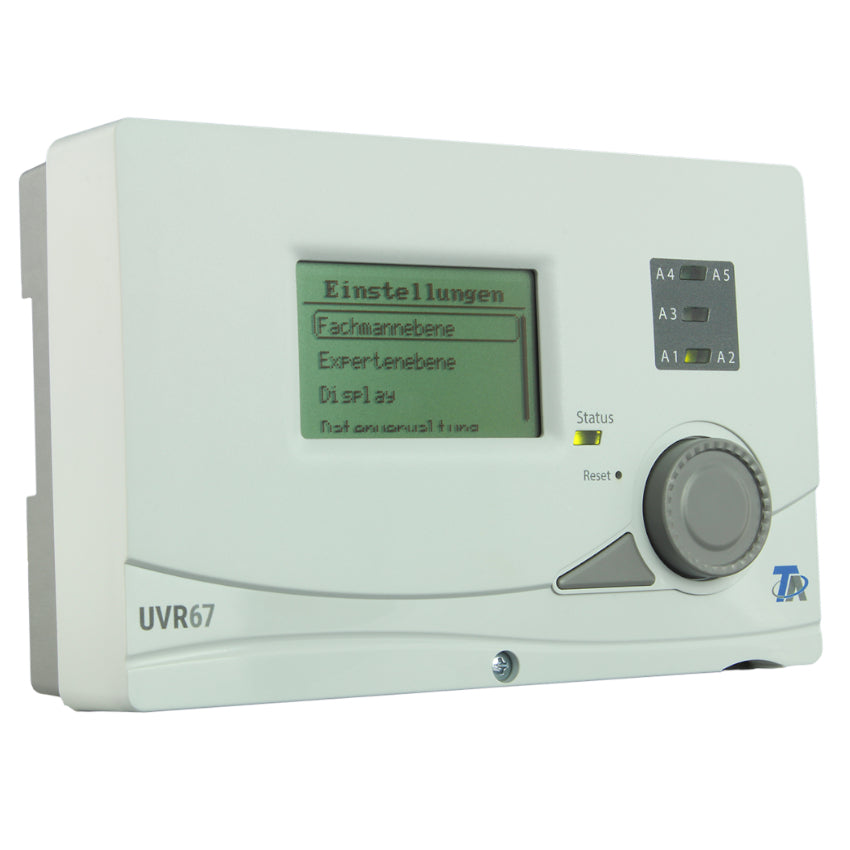

Die Universelle Heizkreisregelung mit 6 Sensoren
Der universelle Regler UVR67-HU besitzt verschiedene Thermostat-, Differenztemperatur- und Drehzahlregelfunktionen. Die Steuerung ist geeignet für den Einsatz in Solar- und Heizsystemen. Sensoren Leitungen an Eingängen mit einem Querschnitt von 0,50 mm² können bis zu 50 Meter verlängert werden. Pumpen, Ventile und andere Verbraucher Anschlüsse können mit einem Querschnitt von 0,75 mm² bis zu 30 Meter angeschlossen werden.
Die Möglichkeit zum Datenlogging und das Übertragen der Funktionsdaten geschieht über CAN-Bus und Micro SD-Karte. Die gewünschte Regelungsfunktion ergibt sich durch die Eingabe der Programmnummer, davon sind 142 mit passenden Schemen hinterlegt. Insgesamt gibt es 800 verschiedene Programme.
6 Eingänge der UVR67:
- Strahlungssensor
- KTY
- PT1000
- Windsensor
- zusätzlicher Impulseingang
- Raumsensor
7 Ausgänge der UVR67:
- 5 Relaisausgänge
- 2 Multifunktionsausgänge
Technische Besonderheiten:
- Dreikreis-Universalregelung mit grafischem Display
- 6 Sensoreingänge
- 1 Ausgang drehzahlregelbar
- 2 Relaisausgänge
- 2 Analogausgänge 0–10 Volt umschaltbar auf PWM Signal
- 5V-Fixspannung oder Fehlermeldung 10V
- je 3 Differenz-, Minimal- und Maximalfunktionen
- Legionellenschutzfunktion
- Kollektorkühlfunktion, Kollektorübertemperaturbegrenzung
- Solarstartfunktion, Frostschutzfunktion
- 3 Wärmemengenzähler möglich
- Anlagenfunktionskontrolle
- Uhrzeit, Datum Anzeige
- 3 freiprogrammierbare Zeitprogramme
- übersichtliches Display mit diversen Symbolen
- DL-Bus zur Datenauswertung am PC über D-LOGG
Im Lieferumfang enthalten:
- 1x Netzkabel
- 3x Boilersensoren (PT1000)
- 1x Kesselsensor (PT1000)
- 2x Tauchhülsen (140mm)
- 1x Außensensor
- 1x Rollfeder
- 1x Raumsensor
Mehr Informationen
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Lieferzeit | 10 - 20 Werktage |
| EAN | 4062852123920 |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Schutzart | IP |
| Design | sonstige |
| Farbe | grau |
| Artikel Einheit | St |
| Gewicht | 0,35 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
