Technische Alternative | universelle Regelung für Gebäudetrocknung
Mit zwei Sensoren wird die absolute Feuchte innen und außen verglichen und dementsprechend ein Ventilator ein- bzw. ausgeschaltet.
Produktdatenblatt
Ihre persönliche Technische Alternative-Kaufberatung:
Produkt Details
Beschreibung
Die Universelle Regelung für Gebäudetrocknung mit 2 Feuchtsensoren

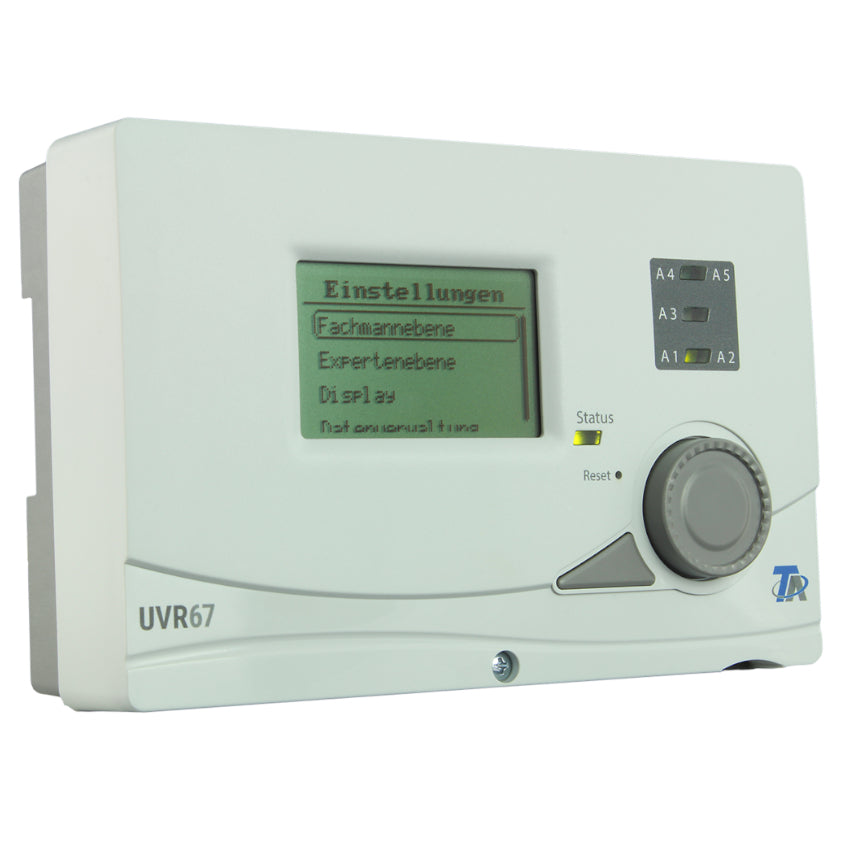

Der universelle Regler UVR67-3 besitzt verschiedene Thermostat-, Differenztemperatur- und Drehzahlregelfunktionen. Die Steuerung ist geeignet für den Einsatz in Solar und Heizsystemen. Sensoren Leitungen an Eingängen mit einem Querschnitt von 0,50 mm² können bis zu 50 Meter verlängert werden. Pumpen, Ventile und andere Verbraucher Anschlüsse können mit einem Querschnitt von 0,75 mm² bis zu 30 Meter angeschlossen werden.
Die Möglichkeit zum Datenlogging und das Übertragen der Funktionsdaten geschieht über CAN-Bus und Micro SD-Karte. Die gewünschte Regelungsfunktion ergibt sich durch die Eingabe der Programmnummer, davon sind 142 mit passenden Schemen hinterlegt. Insgesamt gibt es 800 verschiedene Programme.
Eine weitere Anwendung der UVR67 ist die energiesparende und kostengünstige Trocknung von Kellern und anderen Gebäudeteilen mittels Lüfterregelung. Mit zwei Sensoren RFS-DL wird die absolute Feuchte innen und außen verglichen und dementsprechend ein Ventilator ein- bzw. ausgeschaltet. Das gewährleistet das Einströmen von ausschließlich trockenerer Luft um Feuchtigkeitsprobleme zu mindern, oder zumindest deren Verschlechterung zu verhindern. Durch den Programmzusatz +8 ist die Verwendung eines Entfeuchters mit jedem der Gebäudetrocknungsprogramme möglich.
Wichtig: Die Feuchtsensoren sind keine üblichen sensiren sondern müssen auf die Datenleitung angeschlossen werden.
6 Eingänge der UVR67:
- Strahlungssensor
- KTY
- PT1000
- Windsensor
- Zusätzlicher Impulseingang
- Raumsensor
7 Ausgänge der UVR67:
- 5 Relaisausgänge
- 2 Multifunktionsausgänge
Technische Besonderheiten:
- Dreikreis-Universalregelung mit grafischem Display
- 6 Sensoreingänge
- 1 Ausgang drehzahlregelbar
- 2 Relaisausgänge
- 2 Analogausgänge 0–10 Volt umschaltbar auf PWMSignal
- 5V-Fixspannung oder Fehlermeldung 10V
- je 3 Differenz-, Minimal- und Maximalfunktionen
- Kollektorkühlfunktion, Kollektorübertemperaturbegrenzung
- Solarstartfunktion, Frostschutzfunktion
- 3 Wärmemengenzähler möglich
- Anlagenfunktionskontrolle
- Uhrzeit, Datum Anzeige
- 3 freiprogrammierbare Zeitprogramme
- übersichtliches Display mit diversen Symbolen
- DL-Bus zur Datenauswertung am PC über D-LOGG
Im Lieferumfang enthalten:
- 1x Netzkabel
- 2x Feuchtsensoren
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lieferzeit | 10 - 20 Werktage |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852123913 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungsaufnahme | 1,5-2,0 W, Je nach aktiver Schaltausgänge |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Schutzart | IP 40 |
| Schutzklasse | II- Schutzisoliert |
| Sicherung | 3.15 A flink |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | grau |
| Artikel Einheit | St |
| Gewicht | 0,35 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
