ThermoFlux Unterstellspeicher | TBWSU 120 | für Gasthermen | 1 WT
- integrierter Wärmetauscher
- kathodischer Korrosionsschutz durch Magnesiumsanode
- einfache Montage
oder
Produktdatenblatt
Ihre persönliche KlimaWorld-Kaufberatung:
Produkt Details
Beschreibung

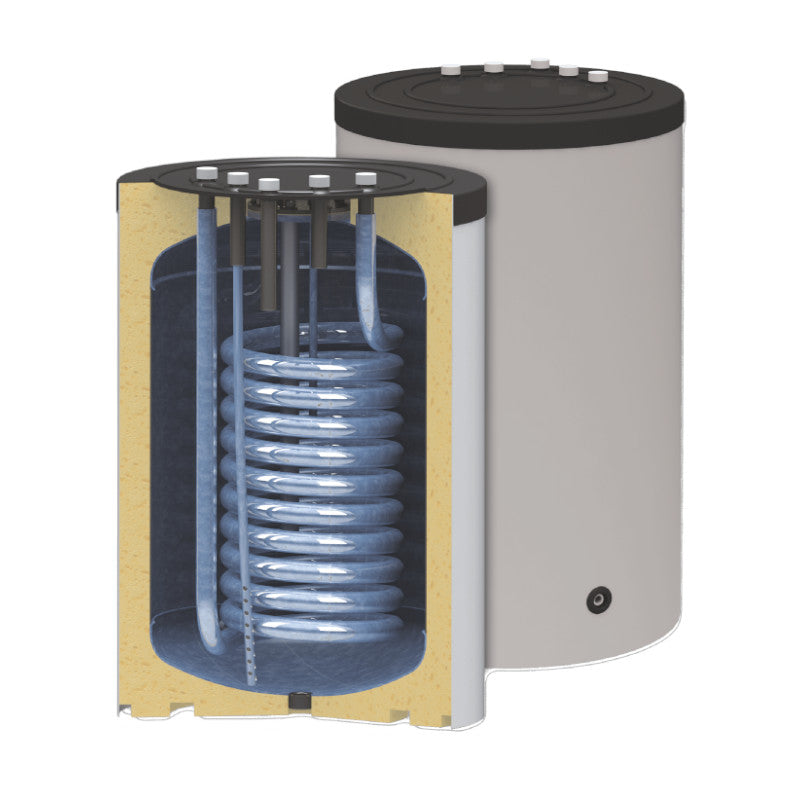

ThermoFlux Unterstellspeicher: Kompakte Effizienz für optimale Warmwasseraufbereitung
Der ThermoFlux Unterstellspeicher in runder Ausführung bietet eine ideale Lösung für die platzsparende Warmwasseraufbereitung in Kombination mit Gas- oder Ölkesseln. Sein durchdachtes Design ermöglicht eine Montage unterhalb der Therme, wodurch er besonders kompakt ist und sich auch in kleineren Räumen problemlos installieren lässt.
Details des Unterstellspeichers
- kathodischer Korrosionsschutz durch Magnesiumanode 1¼“ (DIN 4753-6) und Titanium Emaille (DIN 4753-3)
- alle Anschlüsse befinden sich oben am Wassertank und sind mit Außengewinde + Flachdichtungen
- bequeme Revisionsöffnung (80 x 110 x LK 150)

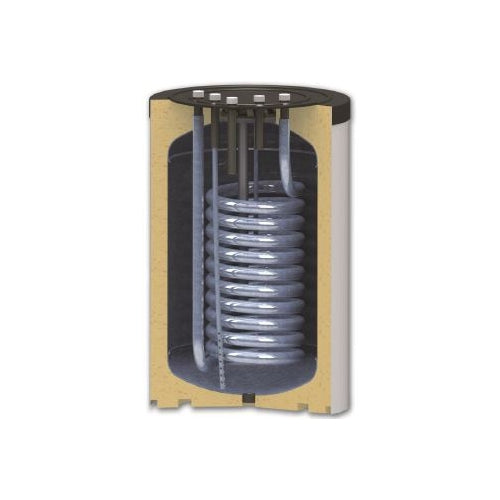

- große Wärmetauscher Fläche (gewährleistet den schnellen und effizienten Wärmeaustausch)
- einfache Montage
- hocheffiziente 50 mm dicke C-Wärmedämmung (DIN 4753-8) und Außenmantel in Farbe RAL 9006
- kompakte Maße
- Wassertank bestehend aus kohlenstoffarmem Stahl (S235JR+N)
Der Speicher mit integriertem Wärmetauscher ist vielseitig einsetzbar, da er sowohl an Solaranlagen als auch an Heizkessel angeschlossen werden kann. Die effiziente 50 mm PU-Schaumisolierung sorgt für eine hervorragende Wärmespeicherleistung und hilft, Wärmeverluste zu minimieren. Ergänzt wird sie durch eine Titan-Emaillierung und eine Magnesiumanode, die zusammen den Korrosionsschutz deutlich verbessern und die Lebensdauer des Speichers verlängern.
Ein herausragendes Merkmal des ThermoFlux-Speichers ist der großzügige Flansch an der Oberseite, der einen einfachen Zugang für Wartungs- und Reinigungsarbeiten ermöglicht. Dieser Flansch wird durch einen emaillierten Deckel und eine Dichtung sicher verschlossen, um eine zuverlässige Abdichtung zu gewährleisten. Die Anschlüsse befinden sich an der Oberseite des Behälters und sind mit Außengewinden und Flachdichtungen versehen, was die Installation weiter vereinfacht.
Mit seinen kompakten Abmessungen, der hocheffizienten Isolierung nach DIN 4753-8 und dem robusten Speicher aus kohlenstoffarmem Stahl ist der ThermoFlux-Speicher eine zuverlässige und langlebige Lösung für Ihre Warmwasserbereitung.
Im Standard-Lieferumfang enthalten:
- ThermoFlux Unterstellspeicher TBWSU 120
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Betriebsspannung | 24 VDC |
| Lieferzeit | 5–10 Werktage |
| DIN EN | 1856-1 zugelassen |
| Drehzahl | 400-1.300 U/Min. |
| Druckklasse | N1 (bis 100 Pa) |
| General_Durchmesser | 600 mm |
| Durchmesser ohne Isolierung | 500 mm |
| EAN | 4260454526402 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Durchmesser mit Hartschaumisolierung | 600 mm |
| General_Höhe | 853 mm |
| Höhe Gesamt | 853 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kippmass | 1050 mm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Modell Name | TBWSU 120 |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Warmhalteverlust Speicher | 69 W |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Pufferspeichervolumen | 120 Liter |
| Inhalt Wärmetauscher unten | 7,5 Liter |
| Wärmetauscher | 1,2 m² |
| Gewicht | 69 kg |
| zul. Betriebsüberdruck | 10 bar |
| zul. Betriebstemperatur | bis 95 °C |
| Anfrage | nein |
| Hersteller | ThermoFlux |
| Verlust in W | 69 |
| Volumen in L | 120 |
| Verpackungseinheit | VE |
