ThermoFlux Kombikessel | HKK Active | Bioflux 60kW

Der Thermoflux Pelletkessel | Kombikessel Bioflux mit 60 kW | heizen bis zu 1700 m³

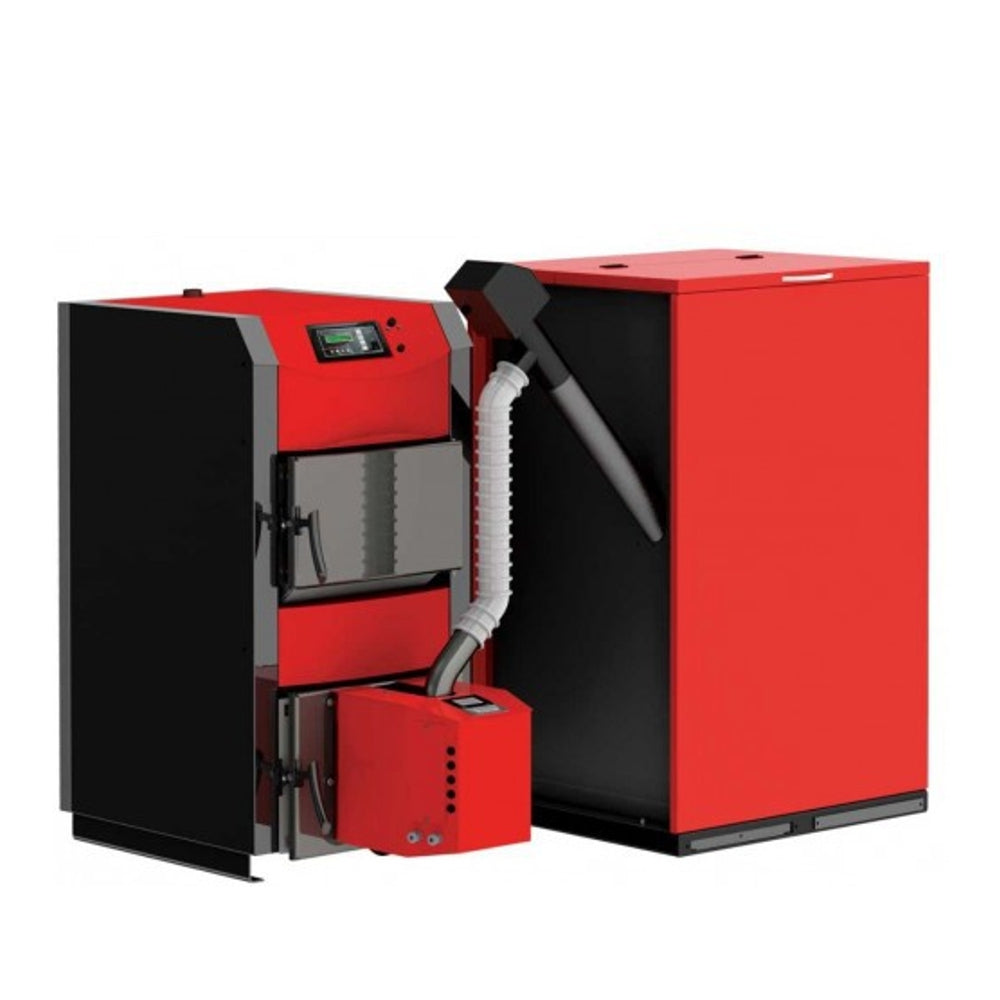

Der Pelletkessel HKK Active - BioFlux ist ausgestattet mit intelligenter Steuerung, integriertem Pelletbrenner, 500 Liter Pelletsilo und verbrennungsoptimierendem Gebläse. Der Kessel hat die Funktionalität eines Festbrennstoffkessels, welcher durch den Pelletbrenner zur Verbrennung von Pellets erweitert wird. Der Austausch der Tür ermöglicht den Umbau des traditionellen Kessels auf eine Pelletsanlage.

Die Konstruktion wurde so angepasst, dass in keiner der beiden Varianten Kompromisse eingegangen werden müssen. So werden bei der konventionellen Verbrennung auf Rost, wie auch bei dem Pelletbrenner optimale Abbrand-Voraussetzungen geschaffen.

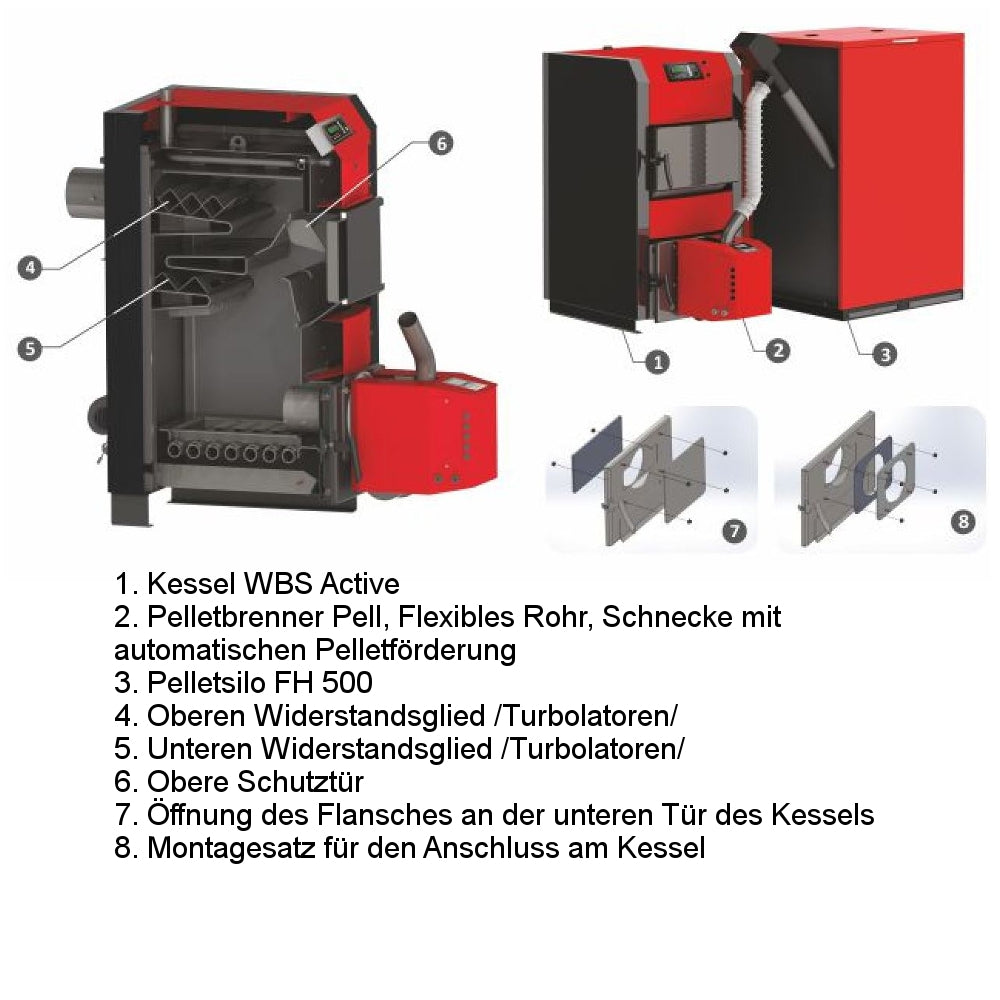

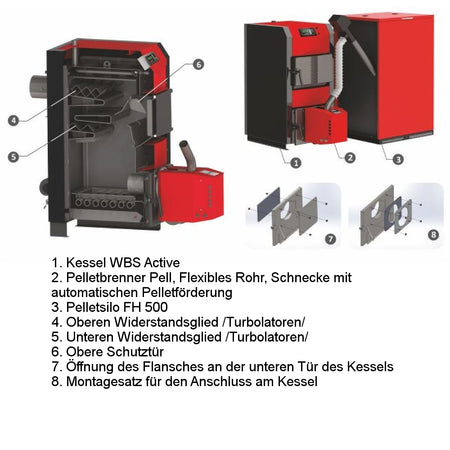

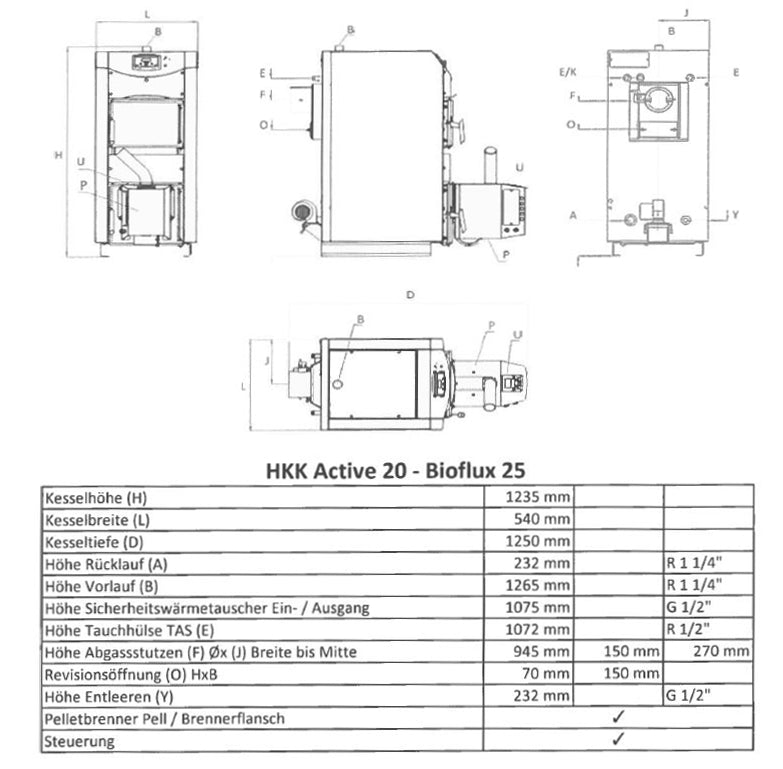

1. Kessel HKK Active
2. Pelletbrenner BioFlux mit felxiblen Rohr und Schnecke mit automatischer Pelletförderung
3. Pelletsilo FH 500
4. obere Tubolaturen
5. untere Turbolatoren
6. obere Schutztür
7. Öffnung des Flansches an der unteren Tür vom Kessel
8. Montagesatz für den anschluss am Kessel

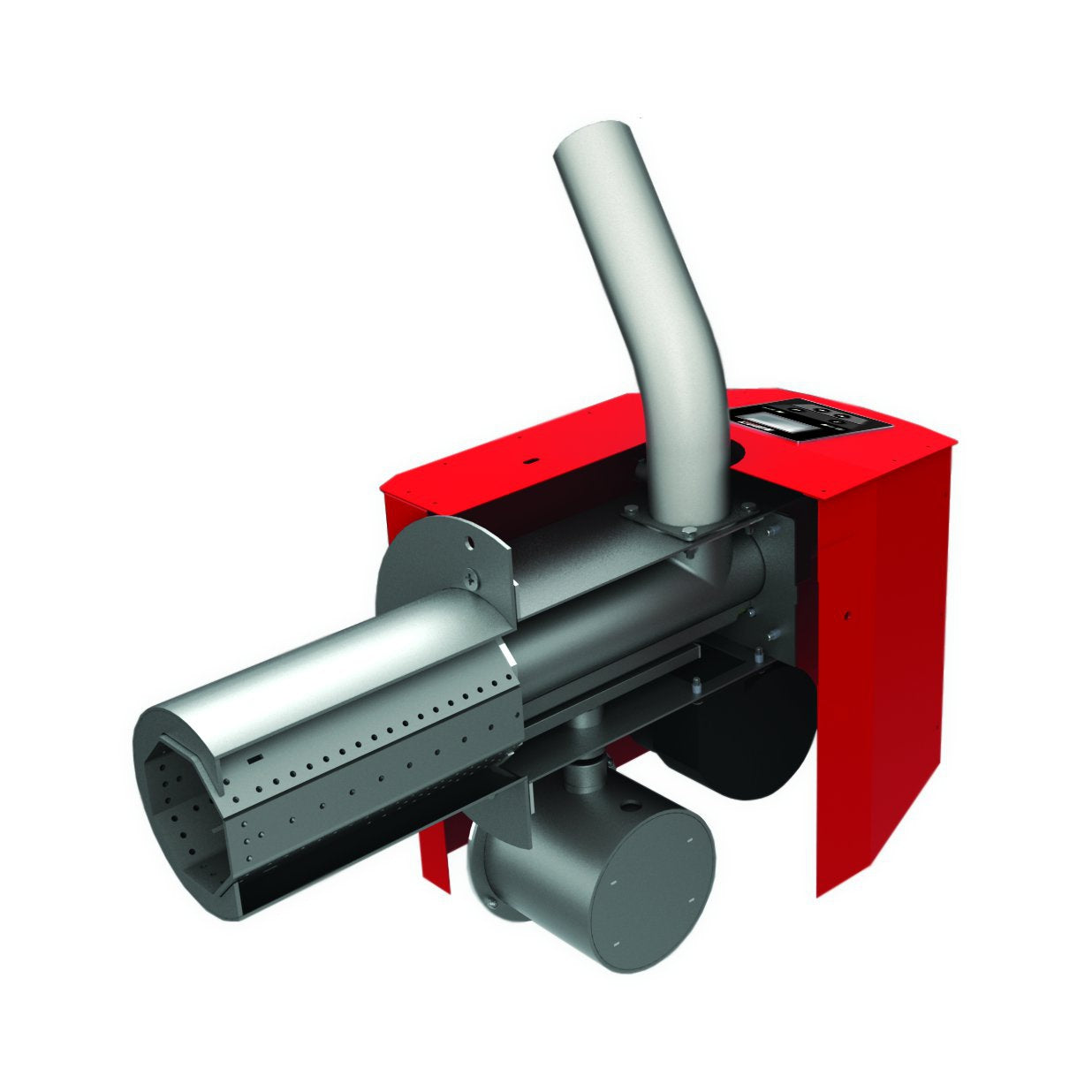

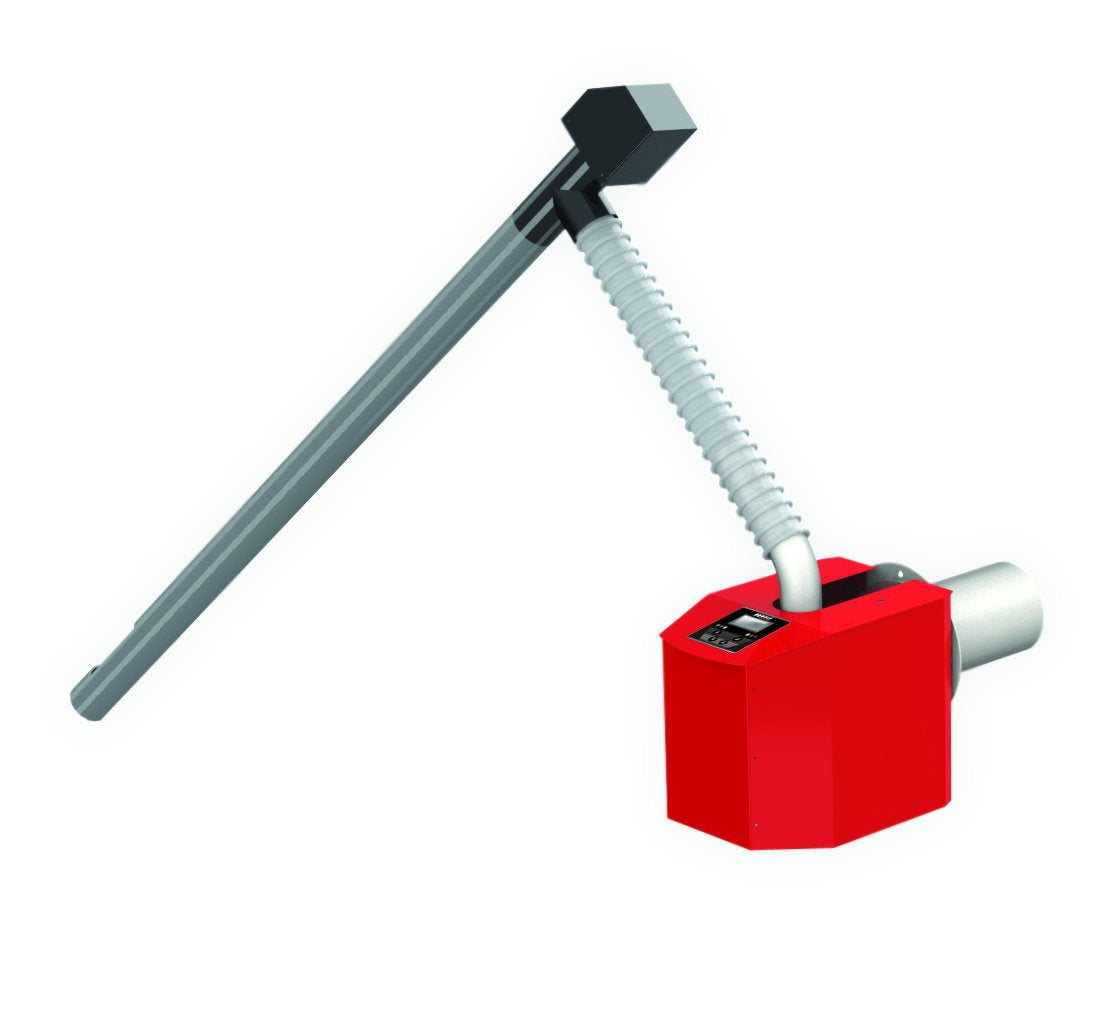

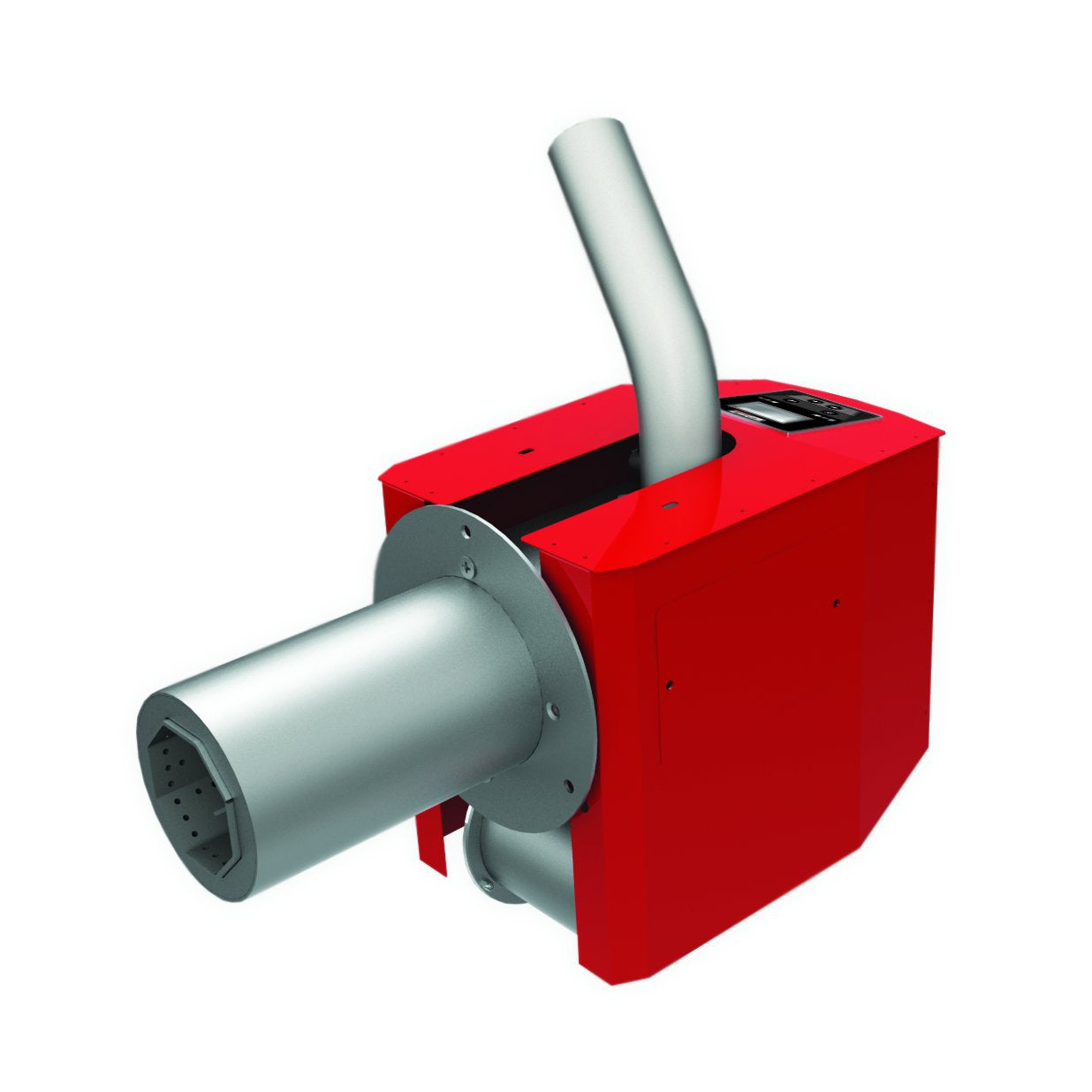

Der montierte Pelletbrenner ist aus hochwertigem rostfreiem Stahl hergestellt und hält Temperaturen bis 1150° C aus. Der Brenner ist an der unteren Tür des Heizkessels montiert. Mikroprozessorsteuerung, Selbstreinigungssystem und Förderschnecke garantieren das automatisierte Funktionieren des Brenners und das optimale Verbrennen des Brennstoffs.

Funktionen des Brenners

1) automatisiertes Anzünden und Fördern der Pellets
2) Selbstreinigende Funktion, die sich von einem bis vier Mal in 24 Stunden aktiviert
3) Steuerung der Pumpe für die Heizungsinstallation
4) Steuerung vom Zimmerthermostat
5) Timer
6) Steuerung der Pumpe für Brauchwasser

Vorteile des eingebauten Pelletbrenners

• Eingebaute Mikroprozessorsteuerung steuert den ganzen Heizprozess
• Fotosensor – registriert die Helligkeit der Brennerflamme, je nach Flammenbild bekommt der Brenner mehr oder weniger Brennstoff, auch registriert der Brenner dadurch eine erfolgreiche oder fehlgeschlagene Zündung.
• Innere Förderschnecke fördert die Pellets in die Brennkammer
• Automatische Zündung über den Fotosensor
• Selbstreinigung Innovatives Reinigungssystem der Brennkammer
• Modulierendes Gebläse Stufenweise regelndes Druckgebläse (von 0% bis 100 %).
• Das Förderrohr hat die Möglichkeit sich auf 360°C zu drehen, so dass es in passender Position zum Anschließen zu der Schnecke des Bunkers steht.

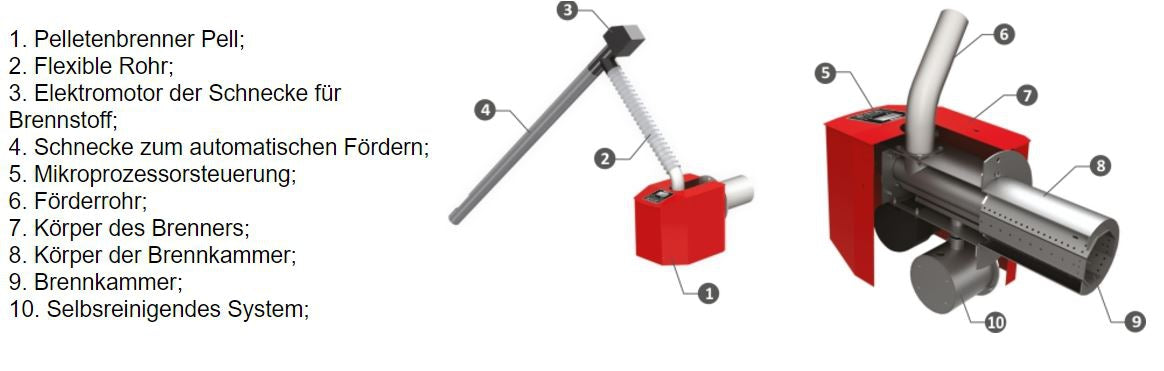

1.   Pelletbrenner
2.   flexibles Rohr
3.   Elektromotor der Schnecke für den Brennstoff
4.   Schnecke für automatischen Vorschub von Pellets
5.   Mikroprozessorsteuerung
6.   Versorgungsrohr
7.   Innere Schnecke des Brenners
8.   Körper der Brennkammer
9.   Brennkammer
10. Selbstreinigungssystem

Sicheitsheitseinrichtungen des Brenners

Gebogenes Förderrohr: Die geometrische Form des Förderrohrs verhindert einen Rückbrand vom Brenner.

Thermostatischer Schutz (80°С): Der thermostatische Schutz ist am Förderrohr montiert. Wenn die Oberfläche des Förderrohrs 80°C erreicht, stellt  die Steuerung das Fördern der Pellets zum Brenner ein und signalisiert eine Havarie.

elektrische Absicherung: Falls eine elektrische Beschädigung im System des Brenners entsteht wie z.B. ein Kurzschluss, hoher Strom usw. wird die Überbelastung von der elektrischen Sicherung übernommen, die am Hauptsteuerungsblock des Brenners montiert ist. (3,15 А).

Stromausfall:  In dem Fall werden alle eingestellte Parameter im Speicher des Kontrollers gespeichert. Beim nächsten Neustart des Brenners setzt die Steuerung das Programm fort.

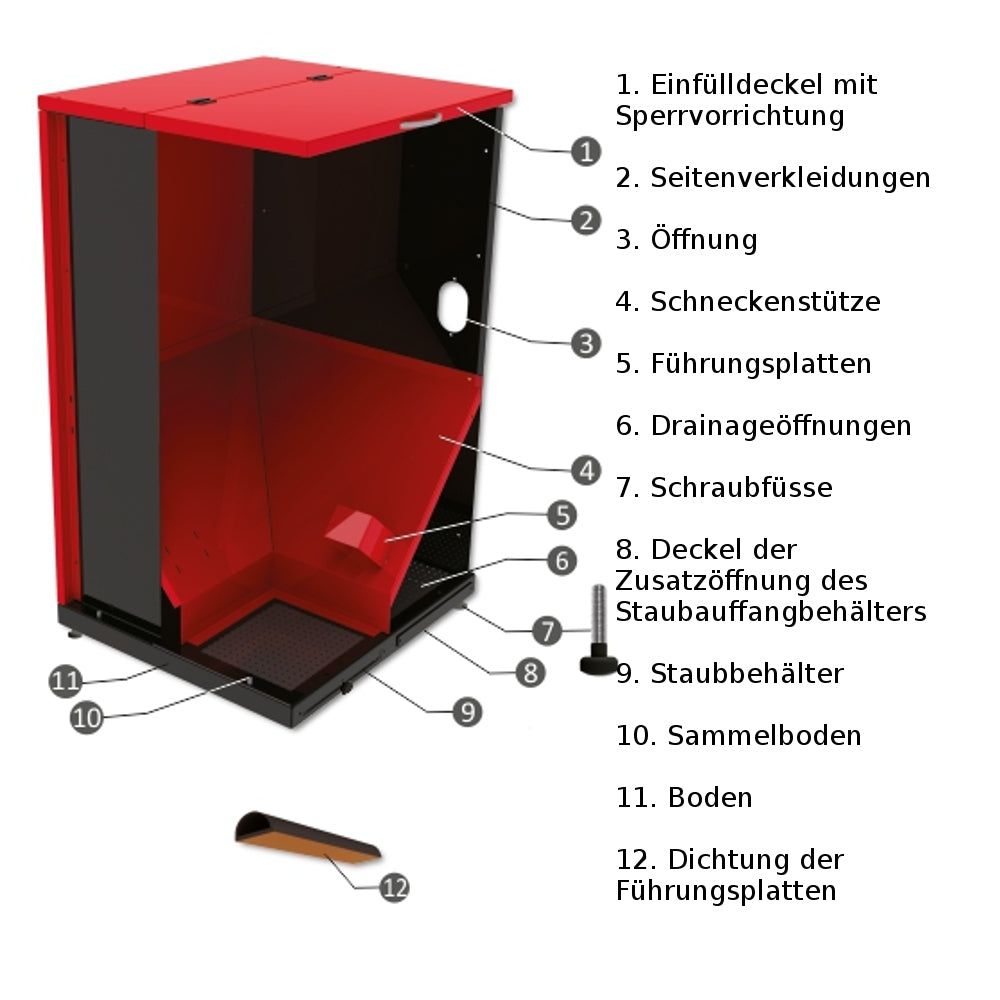

Der Silobehälter FH 500:

Ein Fassungsvermögen von 500 L Nutzvolumen ermöglicht das Einfüllen von 280-300 kg Pellets, ø, 6 mm Hochgestellten Boden mit Entleerungsöffnungen und Behälter zur Abscheidung des Pelletstaubs und Reinigung des Silobehälters.

• Der Behälter ist aus kaltgewälztem, PVC – beschichtetem Stahl gefertigt
• Die Dichtungen der Steuerplatten verhindern den Sturz der Pellets
• Die Auslegung des Silobehälters ermöglicht die Montageseite zu wählen
• Bequemer Deckel mit Sperrvorrichtung ermöglicht das sichere Einfüllen der Pellets
• Die Schrägkonstruktion der Sammelplatten reduziert wesentlich die erforderliche Mindestmenge an Pellets
• Die im Silobehälter gelagerten Pellets werden der Reihenfolge des Einfüllens nach verbraucht
• Die Entleerungsöffnungen und der in der hochgestellten Boden eingebauten Behälter sorgen für die Reinigung des Silos vom Pelletstaubs, ohne dass eine Entleerung des Behälters erforderlich ist. Je nach der Ausrichtung des Silobehälters ist rechts- oder linksseitige Montage des Staubbehälters möglich.
• Präzise Ausnivellierung des Silobehälters durch Schraubfüße

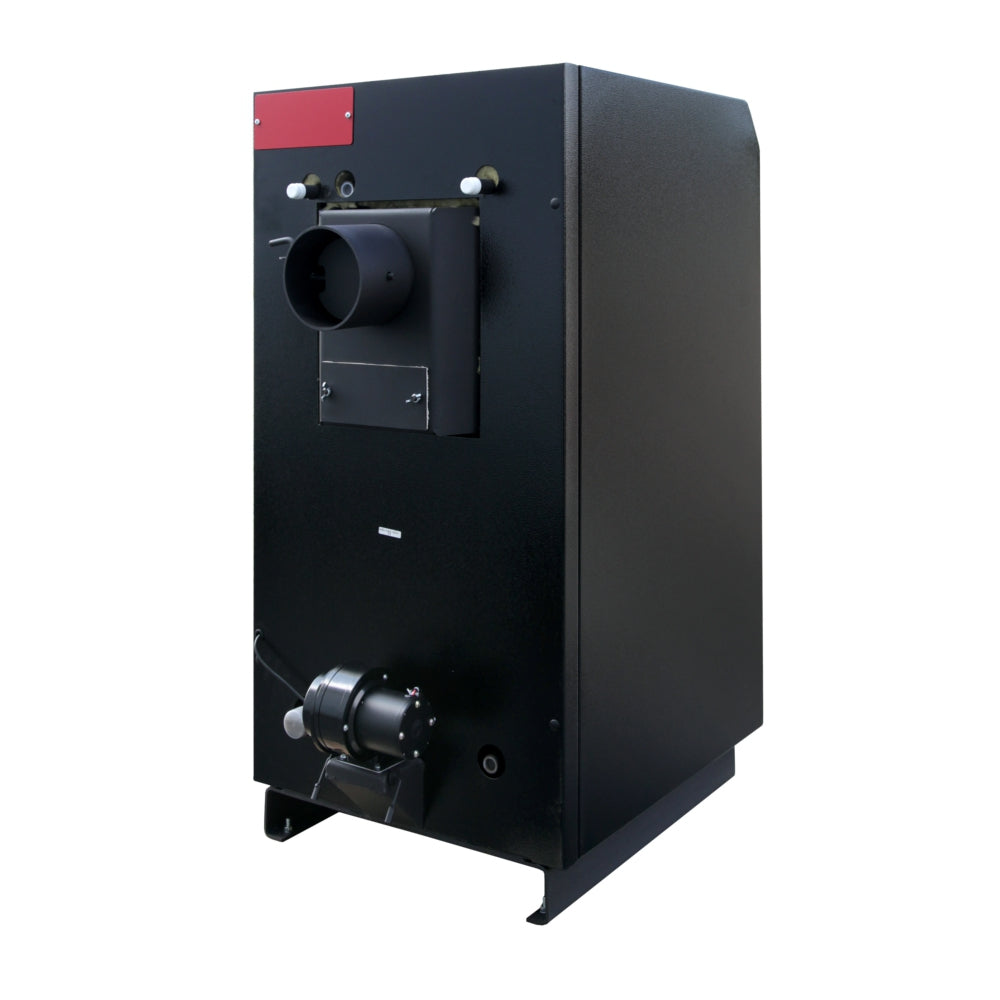

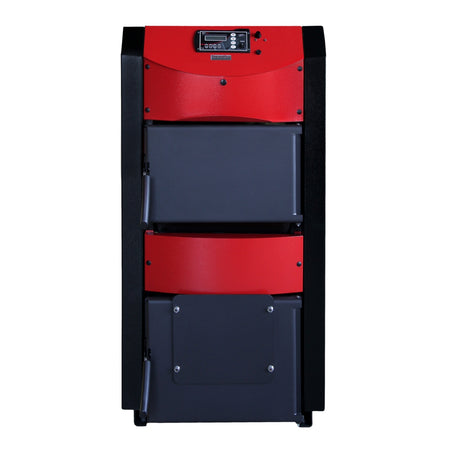

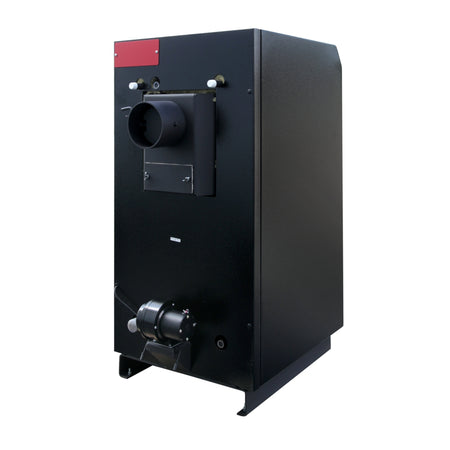

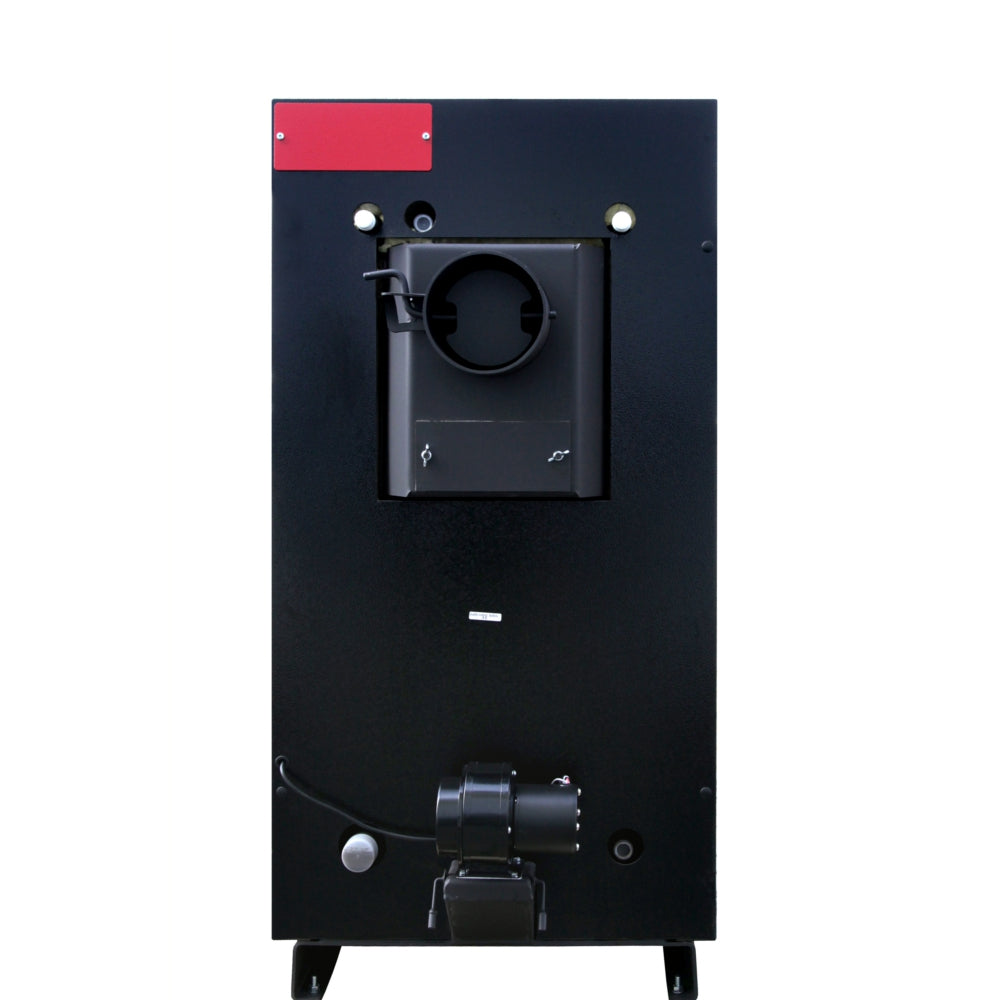

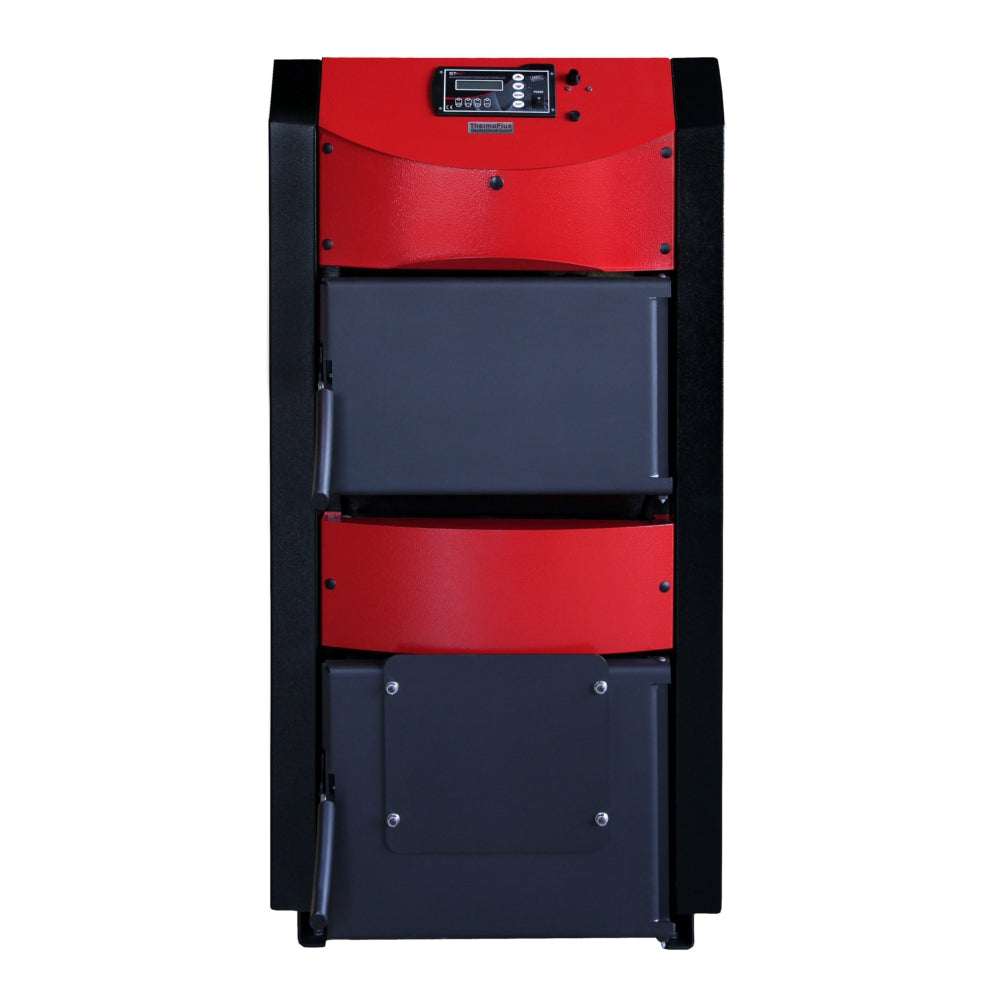

Vorteile des HKK Akitve Kessels

• interner Sicherheitswärmetauscher
• Wärmeisolierung aus 50 mm Steinwolle
• Wassergekühlter Rost
• verbrennungsoptimierendes Gebläse
• Dreizugkessel
• CE & EN-303-5 geprüft
• Temperaturanzeige
• 2 Jahre Garantie

Ein absoluter Vorteil des Kessels ist, bei Entfernung des Pelletbrenners, die umfangreiche Befeuerungsmöglichkeit mit vielen unterschiedlichen festen Brennstoffen. Ein weiterer Vorteil des HKK Active Festbrennstoffkessels ist das Preis - Leistungsverhältnis, hier trifft ein besonders günstiger Anschaffungspreis auf eine eine hohe Effektivität und vielfältige Nutzbarkeit. Der HKK AcTIVE Kohle - Holz Kessel bietet eine einfache wartungsarme Handhabung durch langlebige Teile und eine benutzerfreundliche einfache Steuerung.

Mögliche Brennstoffe für den HKK Active Kessel:

• Kohle*
• Koks*
• Steinkohle*
• Stückholz
• und Holzbriketts

Im Lieferumfang enthalten:

• 1x Kombikessel Bioflux 60
• 1x Pelletbrenner Thermoflux
• 1 Pelletbehälter 500 Liter
• 1x Montageplatte für Pelletbrenner
• 1x Turbulator
