Es ist dringend erforderlich, dass jeder Kessel mit einer Rücklauftemperaturanhebung ausgestattet wird, um ihn vor Kesselkorrosion zu schützen und Teerablagerungen zu verringern.
oder
Ihre persönliche Termoventiler AB-Kaufberatung:
Perfekt geeignet für Pellet/ÖL/Holz, Öfen und Kessel mit einer Leistung unter 30kW Anschlüsse R25

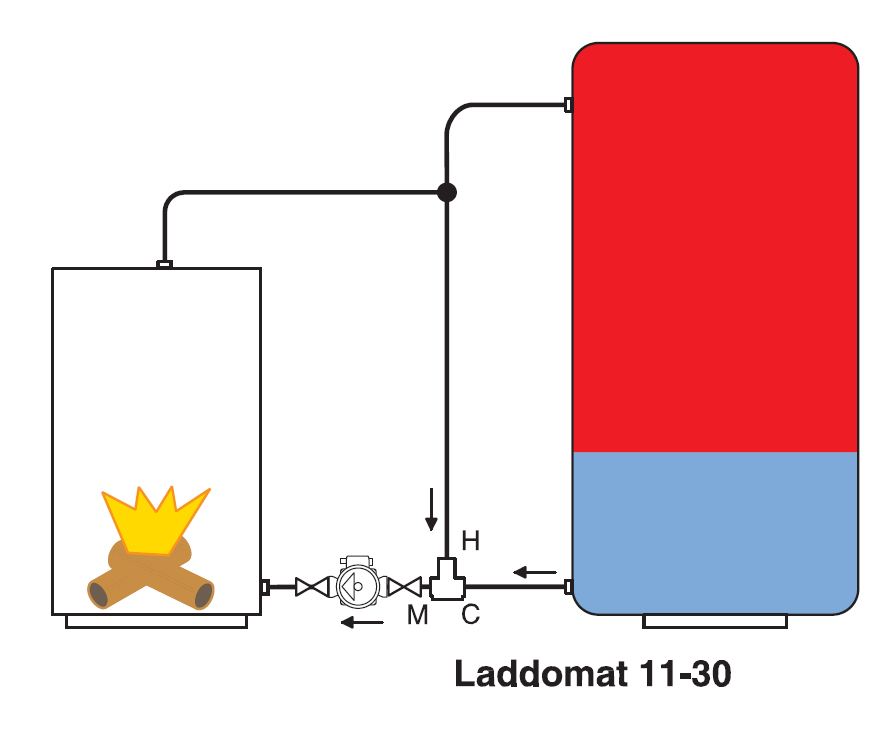

Perfekte Schichtung im Pufferspeicher ist die Voraussetzung für ein effizientes Heizsystem. Der Laddomat lädt den Pufferspeicher mit einem geringen Durchfluss, wodurch die Schichtung optimiert wird. Der Laddomat pumpt Wasser so langsam und optimiert in den oberen Bereich des Puffers, dass die Schichtung optimal erfolgt.
Im gleichen Vorgang kühlt der Laddomat den Kessel mit vorgewärmten Rücklaufwasser, das heißt, heißes Wasser vom Kesselvorlauf wird mit kaltem Wasser aus dem Pufferrücklauf gemischt. In der Endphase der Befeuerung erzeugt der Laddomat eine vollständig optimale Ladung des Pufferspeichers, weil das Thermoelement den Bypass sperrt. Ein zusätzliches Drosselventil ist somit unnötig. Nach Abschluss des Heizvorgangs nutzt der Laddomat 11-30 einen Teil der Restwärme in Kessel und Glutbett, indem das heiße Wasser im Kessel mit Selbstumlauf in den Pufferspeicher befördert wird. Die Energie landet somit im Pufferspeicher und nicht im Schornstein.

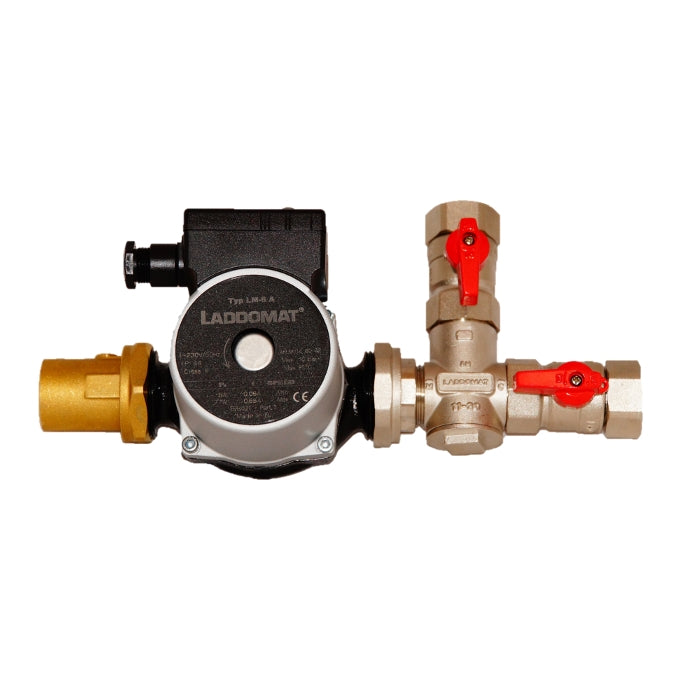

Die Kugelventile haben besonders große Öffnungen, damit in der Endphase der Ladung sowie beim Selbstumlauf der maximale Durchsatz
sichergestellt wird.
Die besondere Regelfunktion hebt die Rücklauftemperatur zum Kesselboden an, dadurch hat der Kessel schnell eine hohe und gleichmäßige Arbeitstemperatur erreicht. Dies verhindert Korrosion und Teerablagerungen, dadurch verlängert sich die Lebensdauer des Kessels. Gleichzeitig wird der Wirkungsgrad erhöht.
In folgenden Link sehen Sie eine Produktpräsentation, der die Funktionsweise noch einmal bildlich darstellt: Laddomat_11-30.pps
Ein Beispiel einer Heizungsanlage ohne Verwendung von einem Laddomat
Ohne den Laddomat 11-30 entsteht keine Schichtung im Pufferspeicher, weder beim Befüllen noch beim Leeren. Das bedeutet, dass im oberen Teil des Speichers hohe Temperaturen herrschen und im unteren Teil das Speicherwasser sehr kalt ist. Deshalb muss dann der Füllvorgang unterbrochen werden, bevor der ganze Tank warm ist. In der Praxis heißt das, dass man aus einem 500 Liter-Tank nur etwa 20 kWh Energie erhält, wenn die Temperatur im Tank von 70 auf 35 °C sinkt. Das so produzierte Warmwasser reicht nicht einmal für eine Dusche!
Mit Laddomat 11-30 und seiner besonderen Funktionsweise können Sie den ganzen Tank bis auf mindestens 80 °C in den Pufferspeicher füllen und deshalb die Temperatur von 80 bis auf 30 °C für das gesamte Volumen absenken, weil die Wärmeschichtung bestehen bleibt. Sie bekommen etwa 30 kWh aus demselben Tank, das sind 50 Prozent mehr Energie.
Hinweis: Lesen Sie auch unser FAQ! Darin enthalten sind die häufigsten Fragen zum Produkt.
| Abmessung | HxB 354x254 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | V/Hz |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 254 mm |
| EU verantw. Person | info.de@debeflowgroup.com |
| Lieferzeit | 1 - 3 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852032505 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| GPSR-Anschrift | Chemnitzer Str. 71, 09212 Limbach-Oberfrohna |
| GPSR-Mail | info.de@debeflowgroup.com |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | debe Flow Group |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 354 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Edelstahlwärmetauscher | 5,8 m² 48 Liter |
| Gewicht | 6 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
