Thermische Rücklaufanhebung – Für schnelles Aufladen des Pufferspeichers
oder
Ihre persönliche Termoventiler AB-Kaufberatung:
Erhöhen Sie die Effektivität des Ladevorgangs zwischen Biomassekessel und Pufferspeicher.

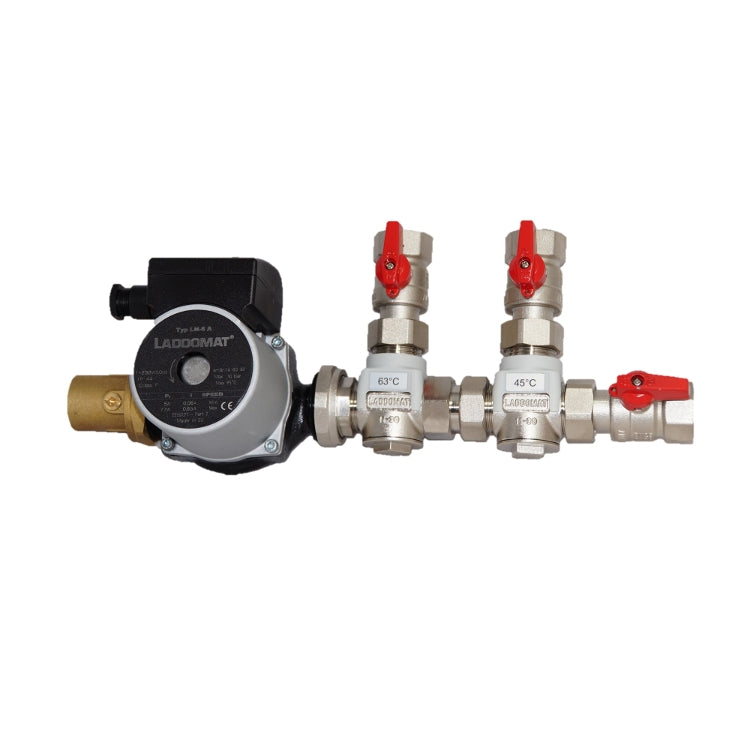

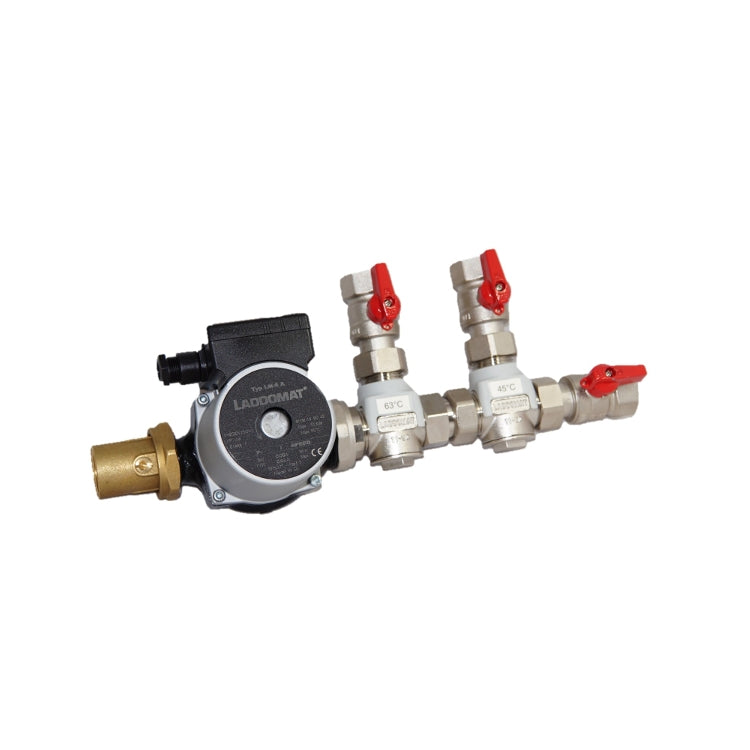

Der Laddomat 11-30 „Duo“ besteht aus zwei Laddomat 11-30 Ventilen und sorgt für eine schnellere Erreichung der nötigen Rücklauftemperatur und ein schnelleres Laden des Pufferspeichers. Das Rücklaufventil ist besonders für kleinere Kessel und wasserführende Kamine geeignet wo eine schnelle Erreichung einer hohen Temperatur gefragt ist. Der Laddomat 11-30 Duo ist für Kessel und wasserführende Kamine mit einer Leistung bis 40 kW geeignet.
Der Zweck des Laddomat 11-30 ”Duo” ist, schneller heißes Wasser in den Pufferspeicher zu bringen,besonders wenn die Kesselleistung gering ist.

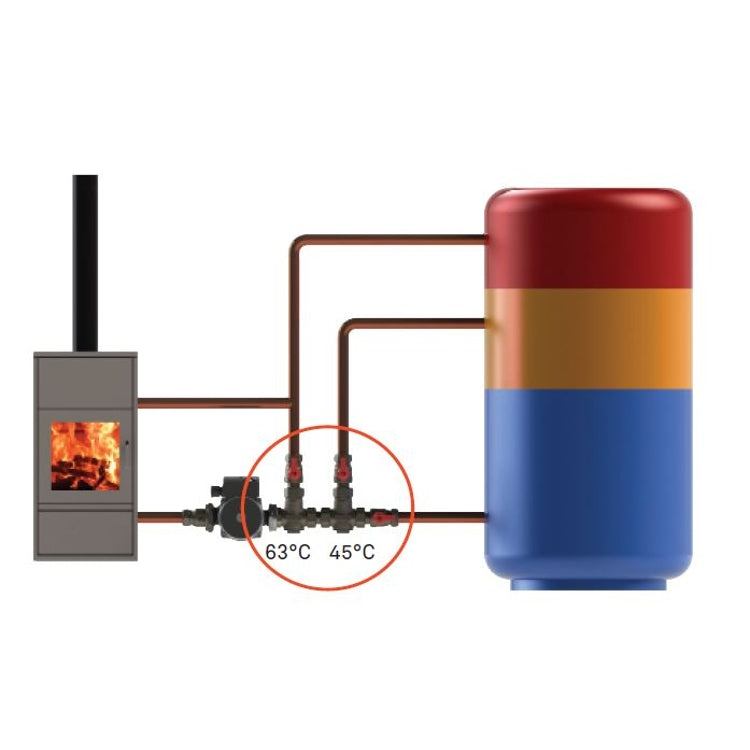

Laddomat 11-30 ”Duo” nimmt warmes Wasser aus der oberen Mitte des Pufferspeichers, um anfangs den Kessel / Kamin damit zu kühlen. Dies erzeugt einen größeren Strom heißes Wasser zum Pufferspeicher da mehr Wasser zum Kühlen benötigt wird, wenn die Temperatur höher ist.
Sobald der Pufferspeicher oben heiß ist, öffnet das zweite Ventil 11-30 und verwendet kälteres Wasser aus dem unteren Teil des Pufferspeichers wie üblich.
Dank der Bauweise und der Reguliereigenschaften des Laddomat, bekommt der Pufferspeicher, durch eine sehr gleichmäßige und niedrige Durchfl ussgeschwindigkeit des Wassers, eine optimale Temperaturschichtung. Diese Schichtung ist von Vorteil, da die Speicherkapazität des Puffers erhöht
wird.
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| General_Breite | 240 mm |
| Lieferzeit | 1 - 3 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4260609968668 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| General_Höhe | 140 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohranschlüsse | R25 (1'' IG) |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Temperaturbereich | + 5°C - + 100°C |
| General_Länge_Tiefe | 148 mm |
| Artikel Einheit | St |
| Gewicht | 4,4 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
