Sungrow Hybrid Solaranlage 10,6 kW + SBR Stromspeicher | kompl. Set

Sungrow Hybrid PV/Solaranlage Komplett-Set 10680 Watt

Sungrow Komplett Paket für Ihre unabhängige Stromversorgung!

Dieses Hybrid Komplettpaket von Sungrow erzeugt, ermittelt und speichert Ihren eigenen Strom. Das Set ermöglicht je nach PV/Solar-Leistung und Verbrauch, einen Autarkiegrad bis zu 89 %. Bei diesem Hochspannungs-Komplettsystem sind alle Komponenten aufeinander abgestimmt und besonders bei größeren Ladezyklen die richtige Wahl. Darüber hinaus liegt die Stärke bei diesem Set darin, dass Sie die Batterien bis zu 100% ihrer Kapazität nutzen und nach Belieben modular aufrüsten können.

• PV-Leistung: 10,68 kWp | HC Solarmodule

• nutzbare Kapazität Batterie-System: 9,6 kWh (bis auf 25,6 kWh erweiterbar)

Wir haben für Sie mit diesem Komplettpaket an alles gedacht, was Sie für eine bezahlbare netzunabhängig Stromerzeugung benötigen. Als erfahrenes Solarunternehmen bieten wir Ihnen ein Rundum-Paket inklusive qualitativ hochwertigen Materialien, intelligenter Software und Beratung durch unser kompetentes Solar-Techniker Team. Alle Komponenten (Solarmodul + Wechselrichter + Solar Speicher) in diesem Set sind perfekt aufeinander abgestimmt.

Das PV-Energiespeichersystem (PV ESS)***

Das Highlight dieser Anlage ist der Notstrom-Ausgang, in Kombination mit dem im Set enthaltenen Batterie-Speicher, sichert das System während eines Stromausfalls, die eigene Energie Versorgung. Das System kann als netzunabhängiges System betrieben werden, um eine Notstromversorgung für geschützte Lasten im Falle einer Netzunterbrechung oder eines Stromausfalls sicherzustellen. Diese können durch Folgendes verursacht werden:

• Inselbildung
• Unterspannung
• Unter- oder Überfrequenz

Seien Sie immer und überall up to date über Ihre PV-Anlage!

Überwachen Sie Ihre PV-Anlage von überall auf der Welt. Up to date wird diese Solar-Anlage via iSolarCloudAssistent konfiguriert und sendet seine Daten über die bereits integrierten WiFi- oder Ethernet-Schnittstellen des Wechselrichters, an das kostenfreie iSolarCloud-Portal oder iSolarCloud-App. Für die Anbindung von Datenloggern von Drittanbietern ist RS485 (Modbus RTU) und Ethernet (Modbus TCP) möglich.

Vorteile im Überblick:

• Originale Sungrow Lösung
• System perfekt aufeinander abgestimmt
• DC-Leistung: 10,64 kWp / max. 12 kWp
• AC-Leistung: max. 8,0 kW
• Batterie-Speicherkapazität: 9,6 kWh (bis auf 25,6 kWh erweiterbar)
• DC-Eingangsspannung: max. 1000 V
• Schutz gegen Netzausfall
• Sehr hohe Effizienz
• Einfache und schnelle Installation und Montage der Anlage
• inkl.Plug and Play Stecksystem der Speicherkomponenten
• AC-Anschluss: Plug and Play Verbinder
• Visualisierung über kostenfreies iSolarCloud-Portal oder iSolarCloud-App
• Permanenter 30 A Lade- und Entladestrom möglich
• mit Notstrom-Ausgang
• Remote-Firmware Updates

Lieferumfang:

• 24x Trina Solarmodul NEG9R.28 Vertex S+| Doppelglas | 445 W
• 1x Sungrow Wechselrichter SH.8.0RT V112(konfigurierbar)
• 3x Sungrow SBR 3,20 kWh Batteriemodul (konfigurierbar)
• 1x Sungrow SBR Sockel und Zubehör
• 1x Sungrow WiNet-S Modul
• 1x 3-Phasen-Zähler DTSU666-D
• 2x Solar-Verlängerungskabel mit Stecker 2 Meter 6,0 mm²
• 4x Universeller Solar-Kupplungsstecker KST4/6II-UR (+) für Kabel Ø 5,5-9 mm
• 4x Universelle Solar-Kupplungsbuchse KBT4/6II-UR (-) für Kabel Ø 5,5-9 mm
• 1x 25 Meter Solarkabel Rot (konfigurierbar)
• 1x 25 Meter Solarkabel Schwarz (konfigurierbar)
• Solarmodul Montage-Sets: Zubehör für Ziegeldach, Flachdach, Blechdach -oder Balkonmontage (beim Bestellvorgang optional wählbar!)

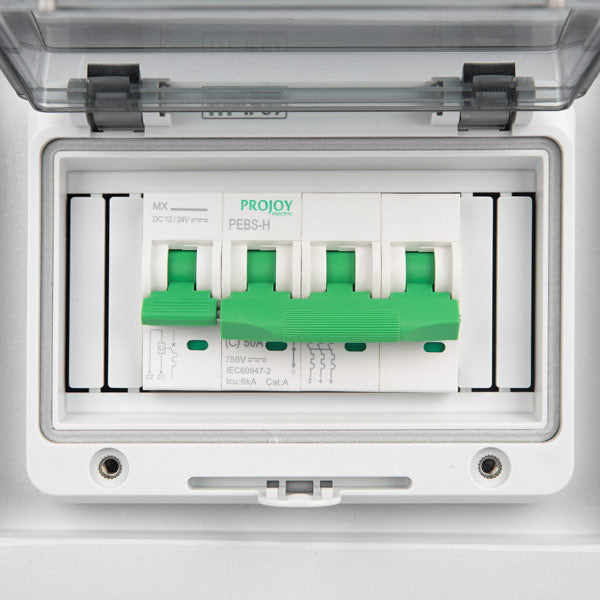

Durch die integrierte Notfallabschaltung erfüllen die Solaranlage alle Sicherheitsanforderungen!

Sie benötigen mehr Speicherkapazität, erweitern Sie modular, das Speicher-System nach belieben!

Installation der PV-Anlage

So leicht geht unabhängige Energieversorgung

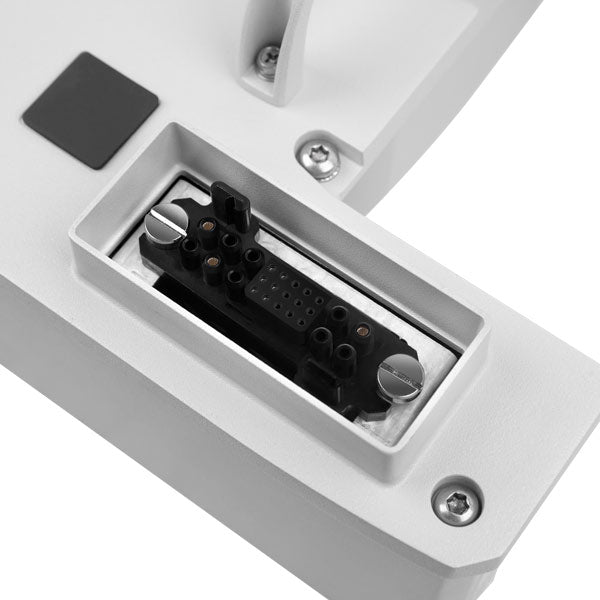

Es gibt mehrere Möglichkeiten die Module zu montieren, wir zeigen Ihnen hier ein Montagebeispiel in Reihe mit OST/WEST Ausrichtung. Die Module werden über die Standardstecker  mit dem Wechselrichter in Reihe verbunden. Durch das vorgefertigte Plug and Play Steck-System, gestaltet sich die Installation zwischen Wechselrichter und Batterie-System ebenfalls denkbar einfach. Das bedeutet in der Praxis das die Verkabelung und Installation zwischen Wechselrichter und Batterie-System, ohne handwerklich versierten Monteur, schnell, einfach und fehlerfrei durchgeführt werden kann. Bitte beachten Sie bei Anschluss der Anlage in Ihr Hausstromnetz, das die Installation nur von qualifizierten Elektro­technik-Fachbetrieben durch­geführt wird. Durch die integrierte Notfallabschaltung erfüllen die Solaranlage alle Sicherheitsanforderungen.

Möglichkeiten der Montage:

• waagerecht, zb. im Garten, Flachdach, Blechdach, Terrasse
• Blechdachmontage: Montagematerial für 24 Module in 3 Reihen
• schräg, überall durch Aufständerung oder durch Anbringung auf dem Schrägdach
• Das benötigte Montagematerial für die Montage von 24 Modulen, kann optional beim Bestellvorgang mit dazu bestellt werden. Dabei können Sie zwischen dem Ziegeldach, Flachdach, Blechdach oder der Flachdachaufständerung wählen.

Im Set enthalten:

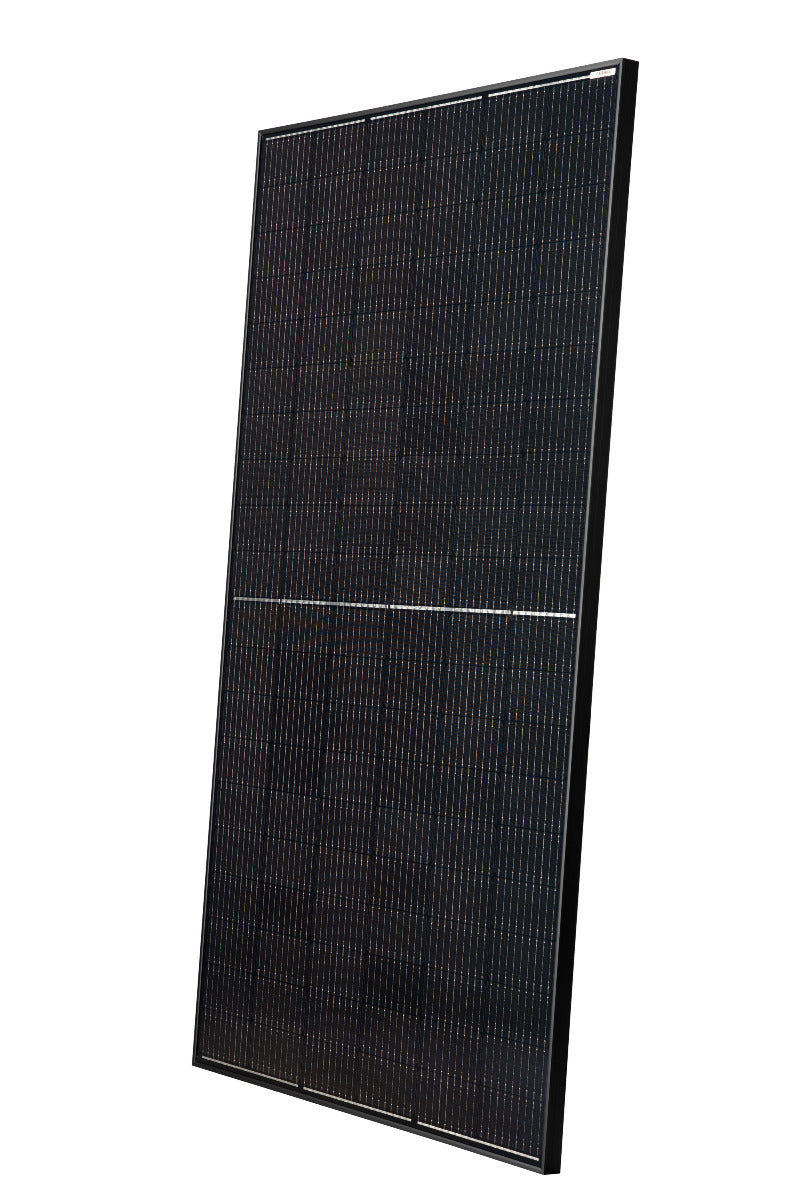

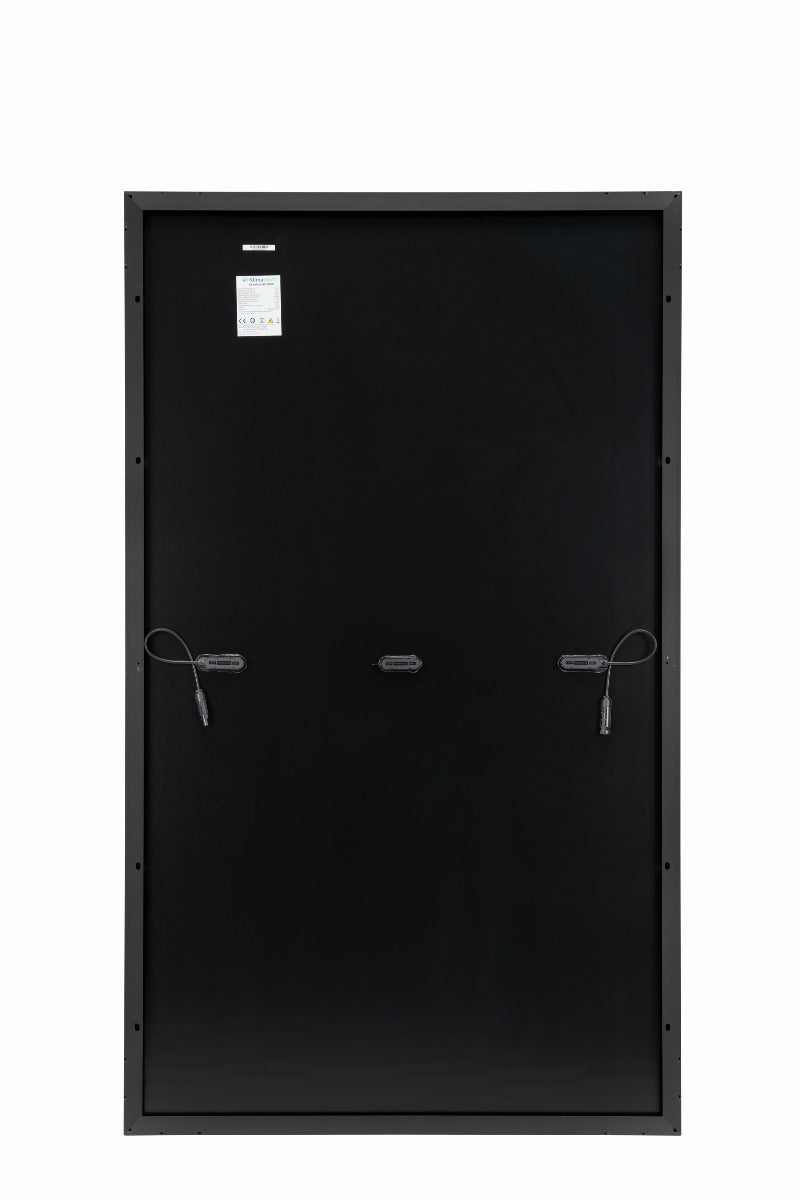

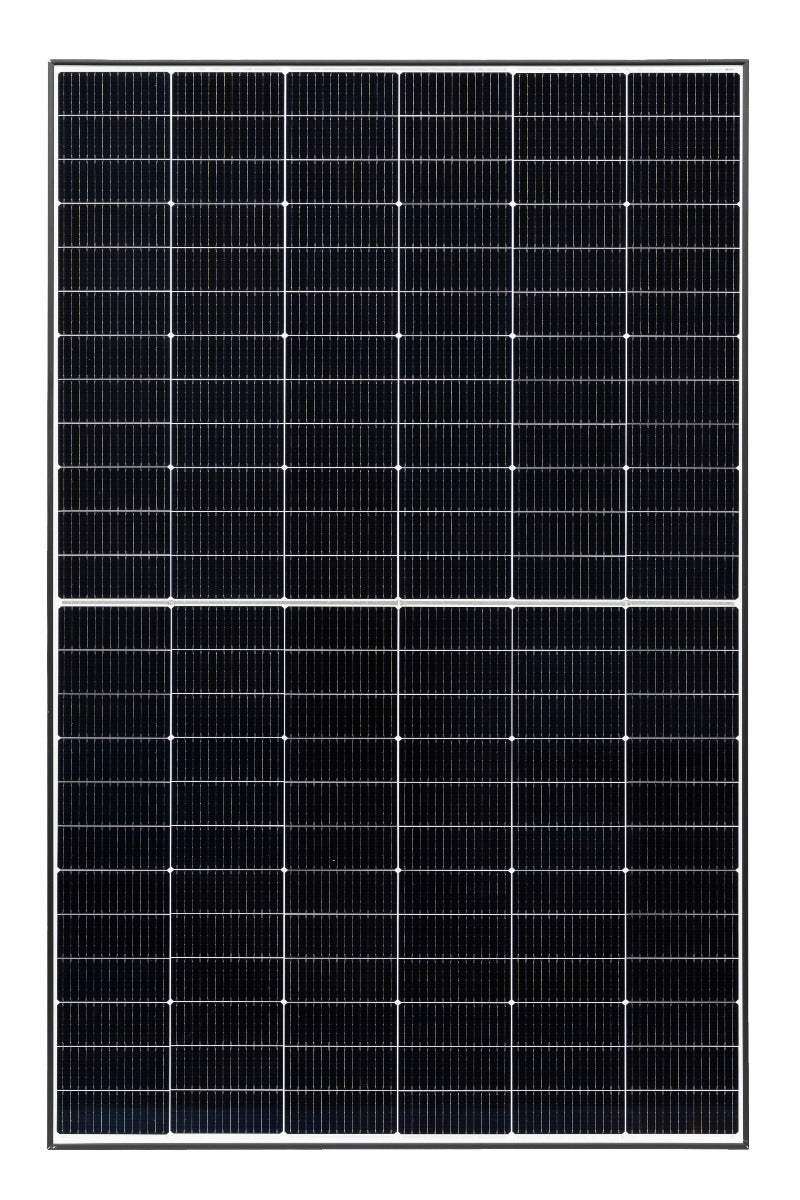

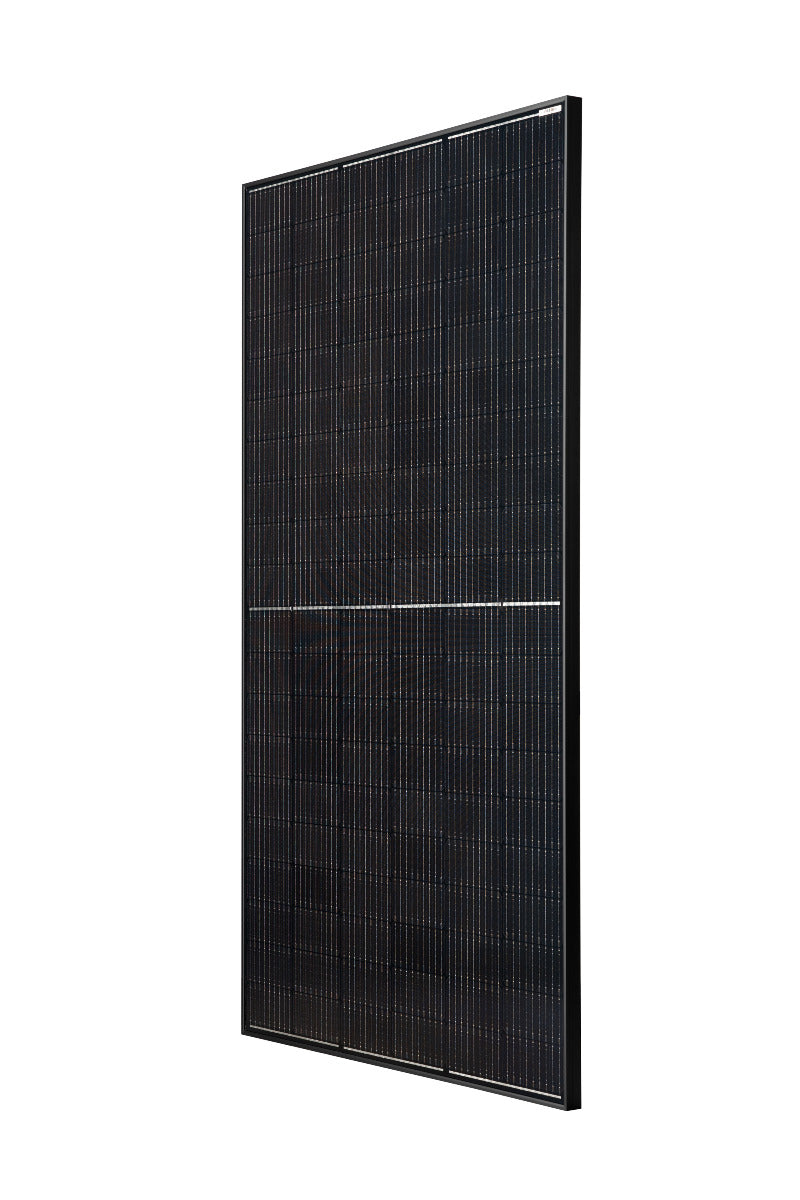

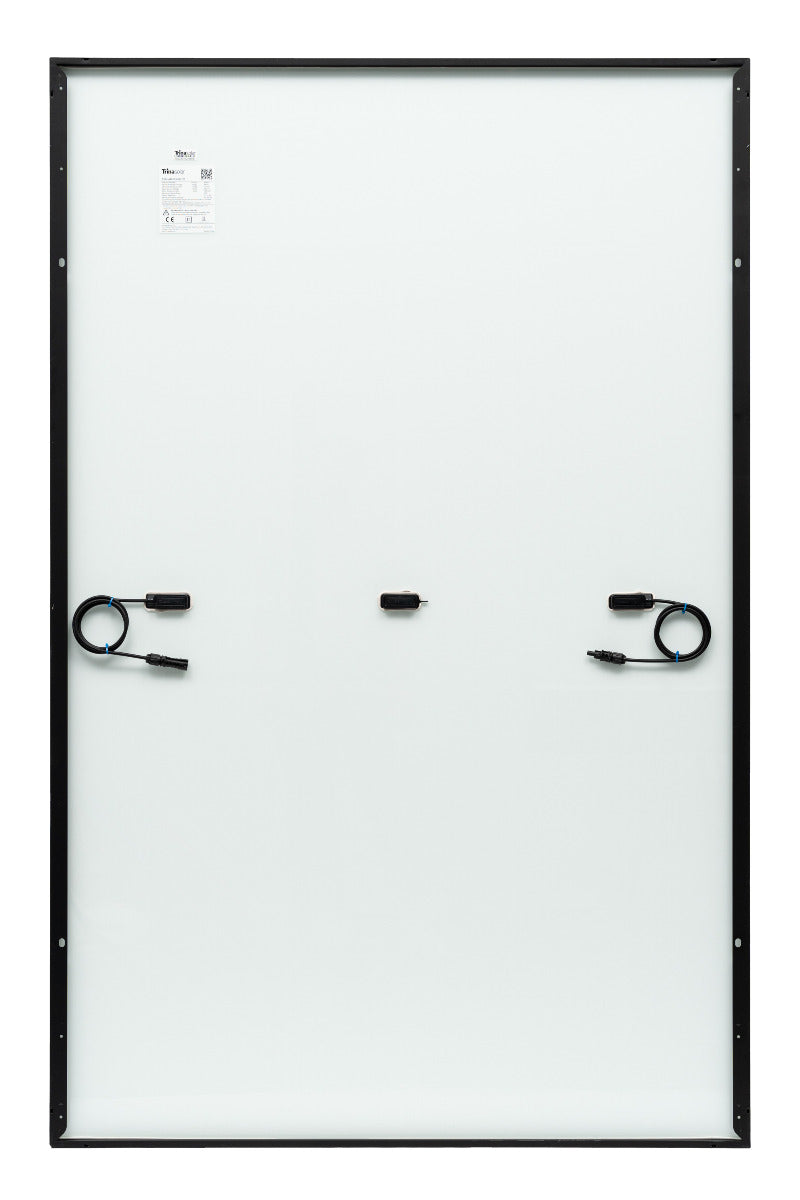

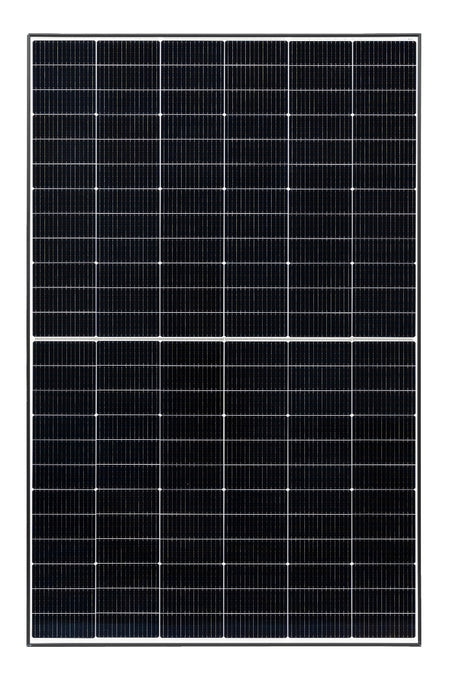

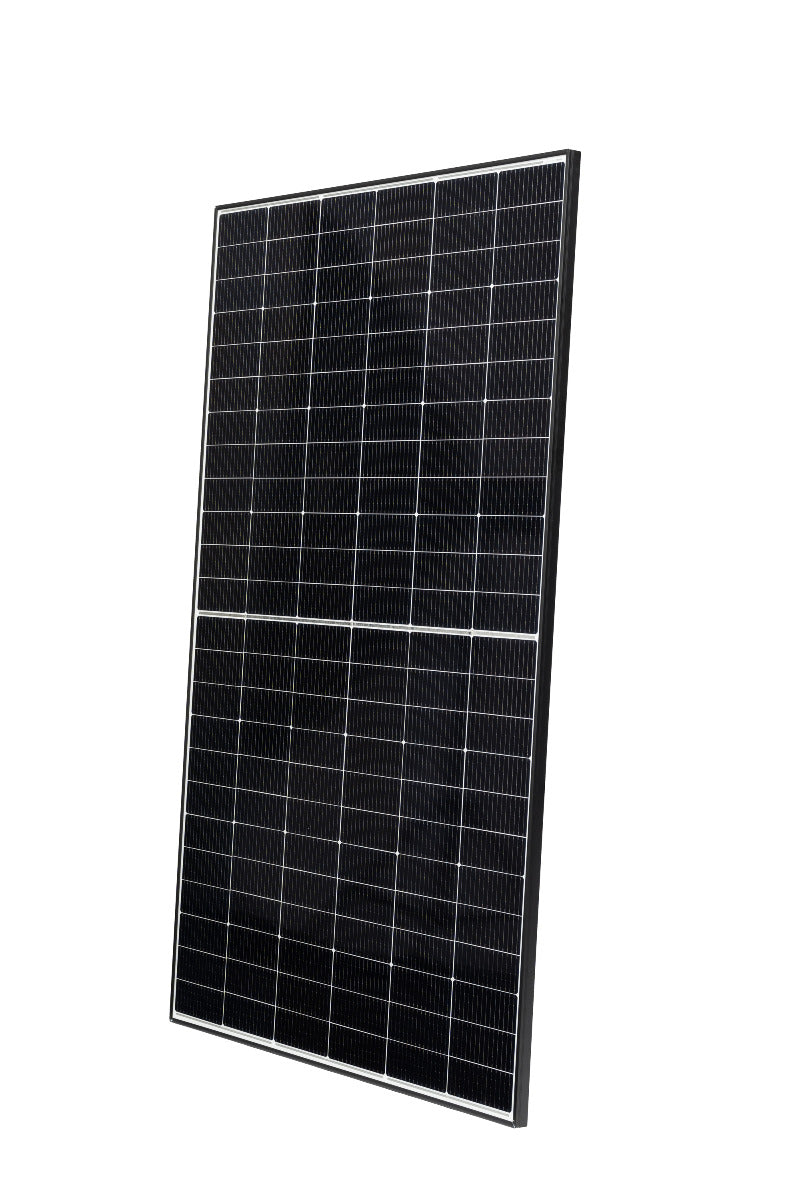

24x Trina Solarmodul NEG9R.28 Vertex S+| Doppelglas | 445 W

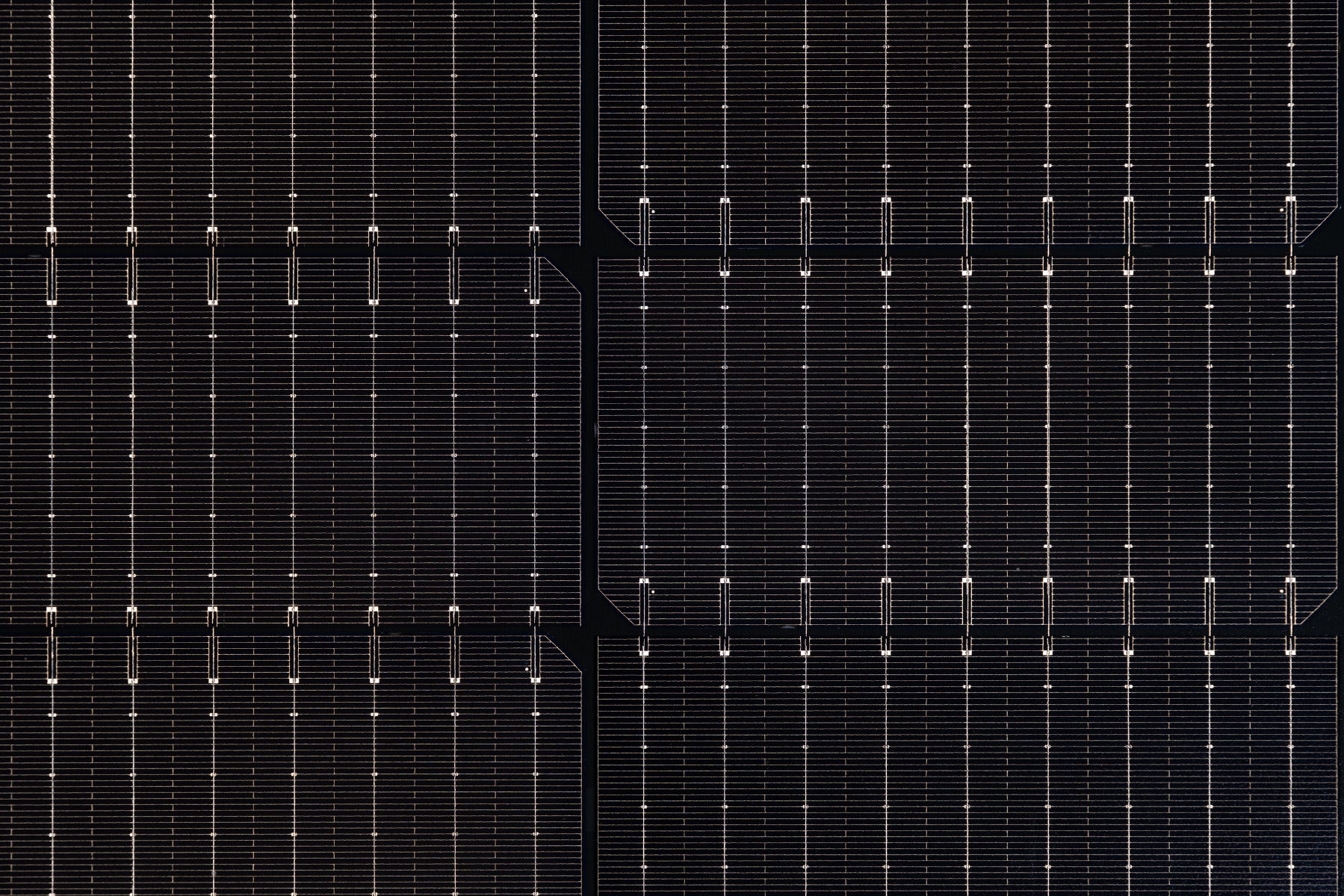

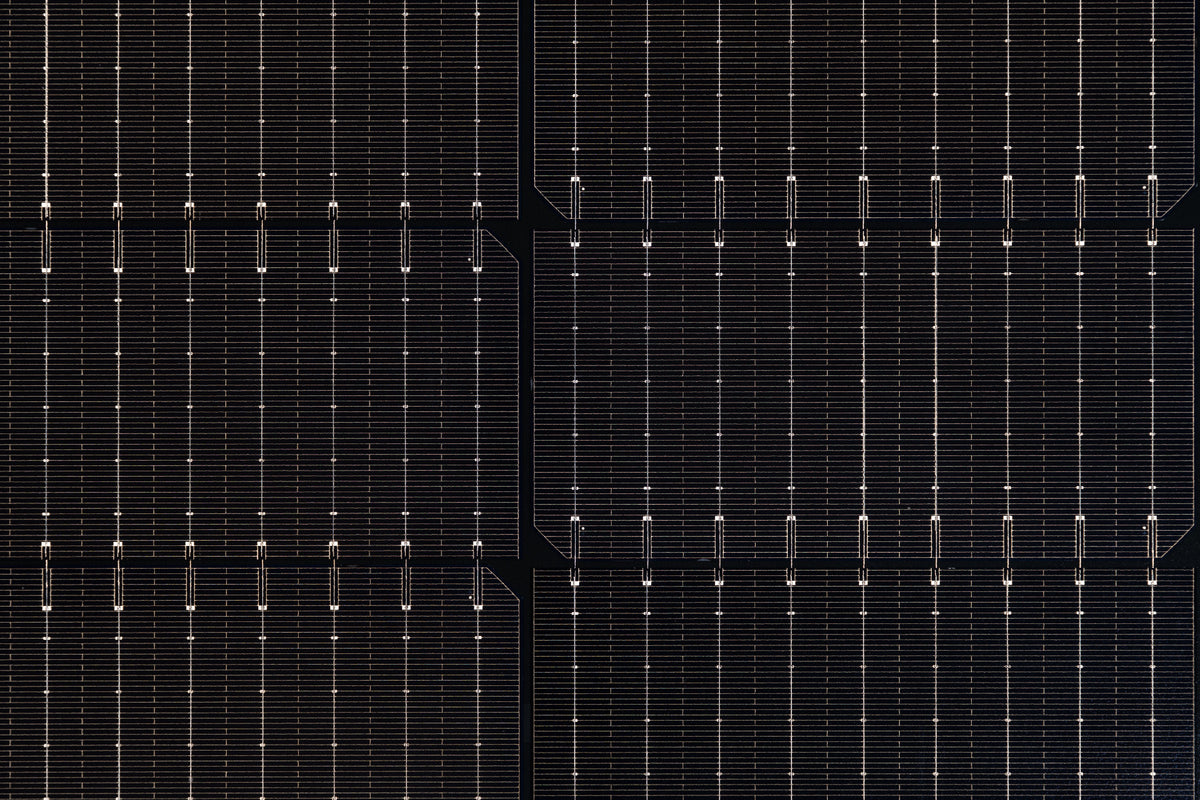

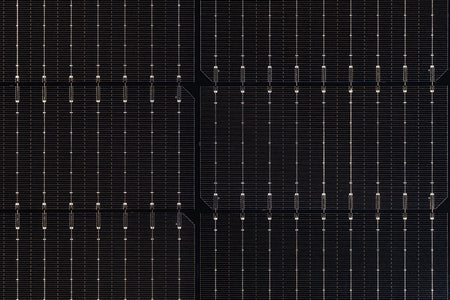

Das neueste Angebot von Trina Solar, die Vertex S+ Serie, präsentiert das innovative 445 Watt N-Type Solarmodul. Dieses Hochleistungsmodul, das sich durch kompakte Maße auszeichnet, liefert eine beeindruckende Leistung von bis zu 445 W auf geringem Raum. Die Integration der Multi-Busbar-Technologie ermöglicht einen effizienteren Lichteinfang, reduziert den Serienwiderstand und verbessert die Stromabnahme.

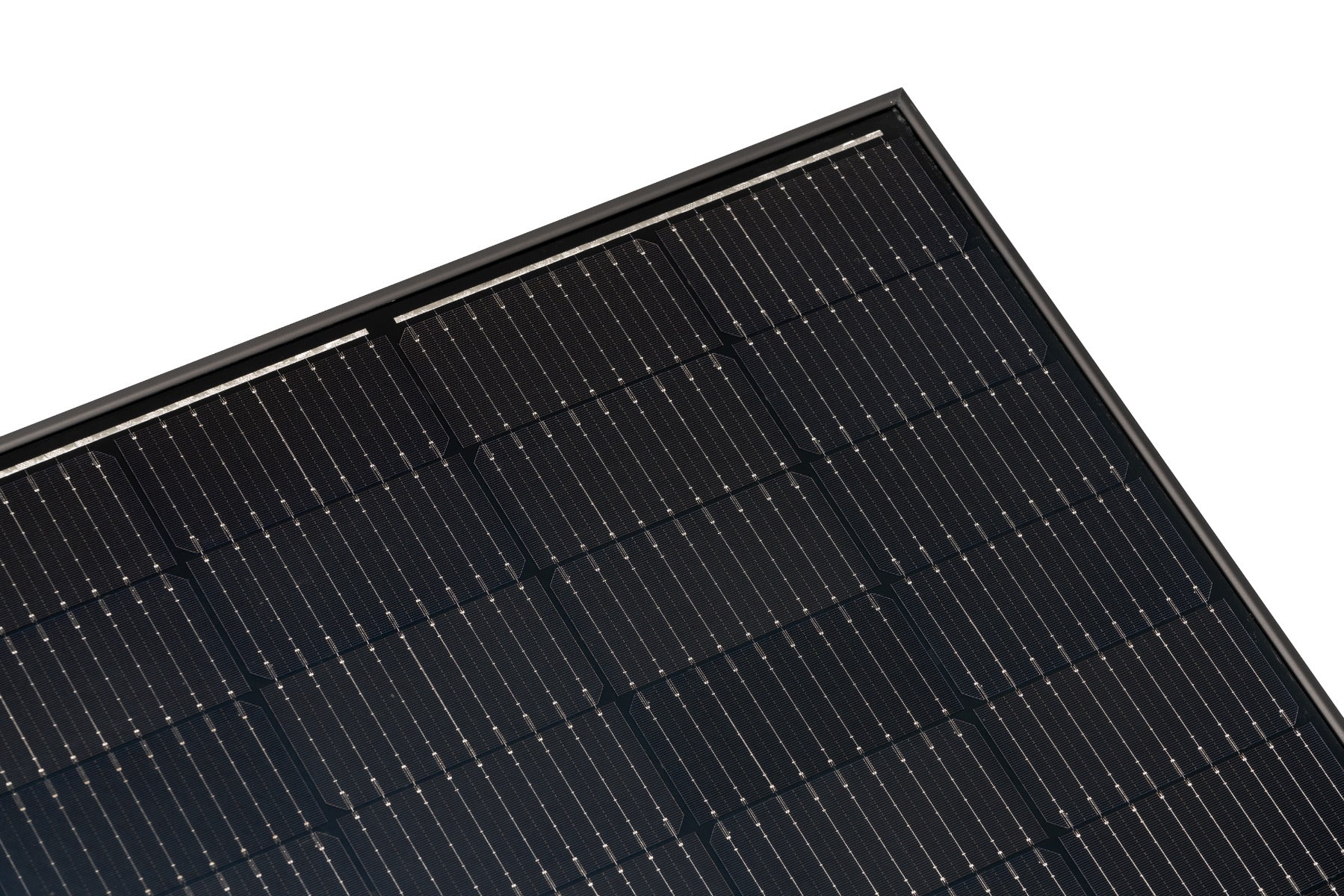

Das Doppelglas-Modul, ausgestattet mit 144 monokristallinen Zellen, zeichnet sich durch einen hohen Wirkungsgrad von 22,5 % aus und ist mit einem robusten schwarzen Rahmen sowie einem weißen Backsheet versehen. Die Abmessungen betragen 1762 × 1134 × 30 mm (Höhe x Breite x Tiefe) bei einem Gewicht von 21,0 kg. Die Modulkonstruktion ermöglicht eine einfache Planung und Installation, ähnlich wie bei vorherigen Modellen.

Ein besonderer Vorteil dieses Moduls ist die bemerkenswerte Haltbarkeit und Beständigkeit unter anspruchsvollen Umweltbedingungen, einschließlich hoher Schnee- (bis zu 5.400 Pa) und Windlasten (bis zu 4.000 Pa). Es verfügt über eine N-Type Technologie, die eine minimale Degradation von nur 1% im ersten Jahr und 0,4% in den darauffolgenden Jahren garantiert.

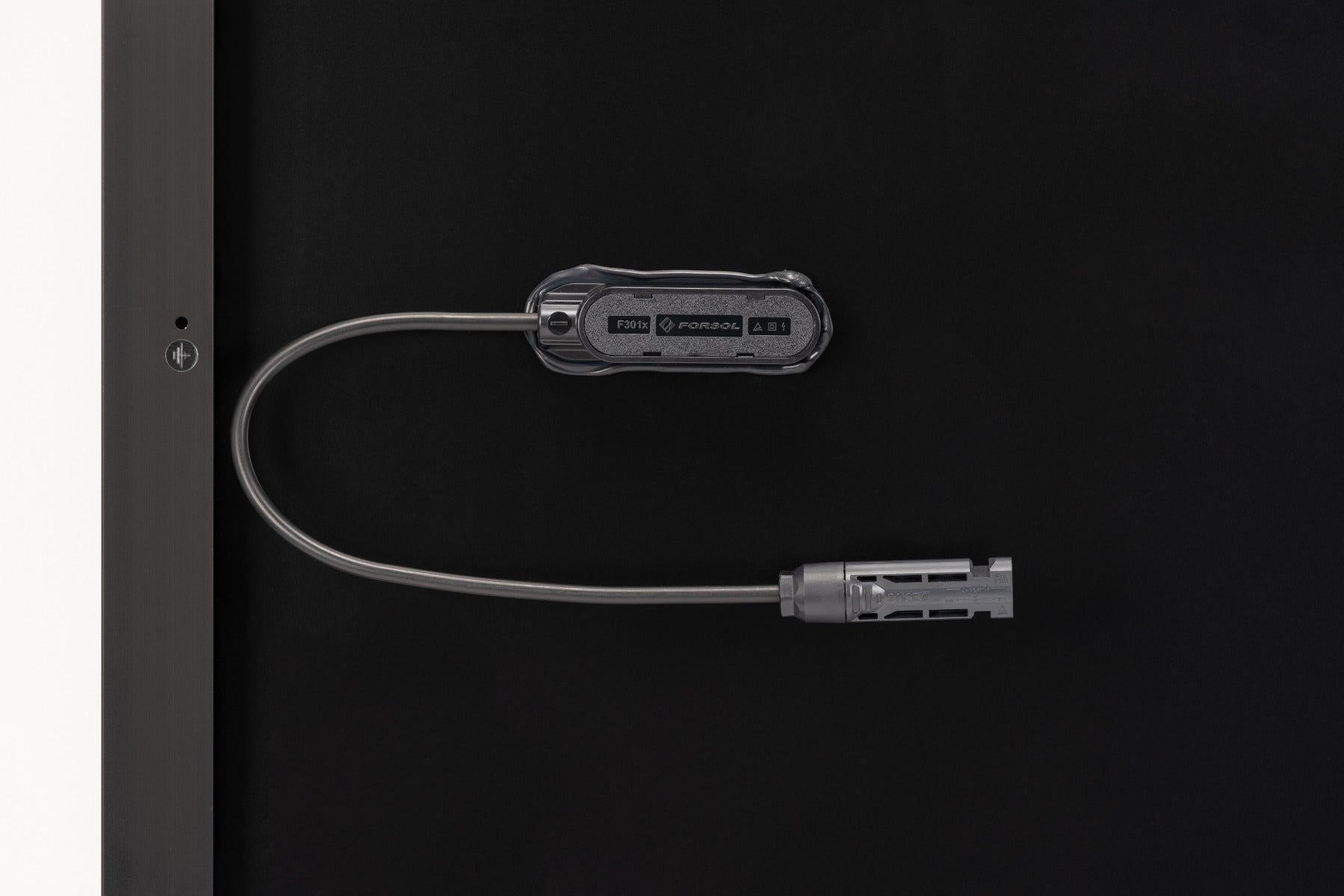

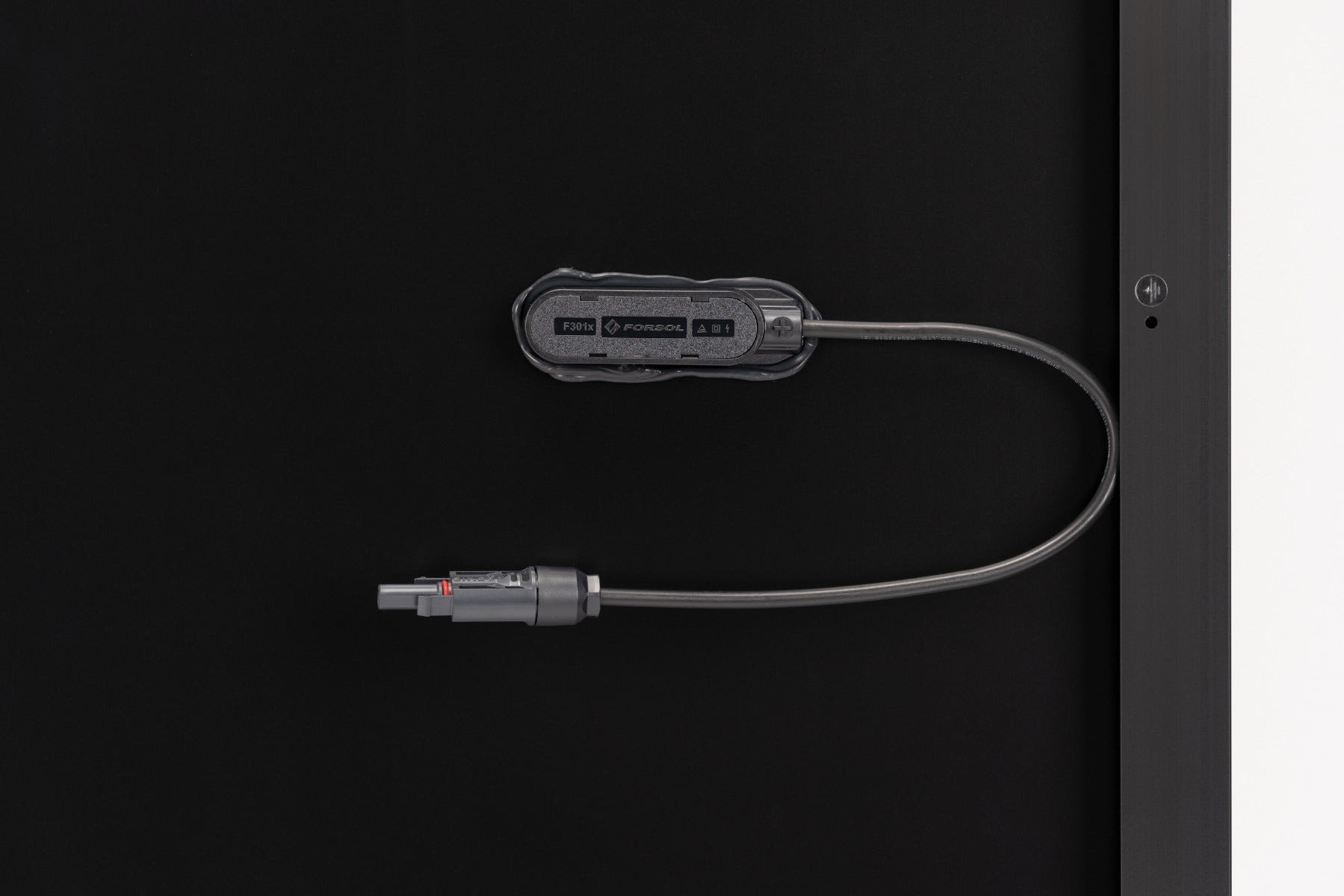

Als Zeichen für die Qualität und Zuverlässigkeit dieses Produktes bietet Trina eine 25-jährige Produktgarantie auf die Verarbeitung sowie eine beeindruckende 30-jährige Leistungsgarantie. Das Modul ist mit MC4 EVO2/TS4 Steckern und einer Kabellänge von 1100 mm für das Hochformat ausgestattet. Die Flexibilität und Vielseitigkeit der Vertex S+ Serie machen sie ideal für den Einsatz sowohl im privaten als auch im gewerblichen Bereich.

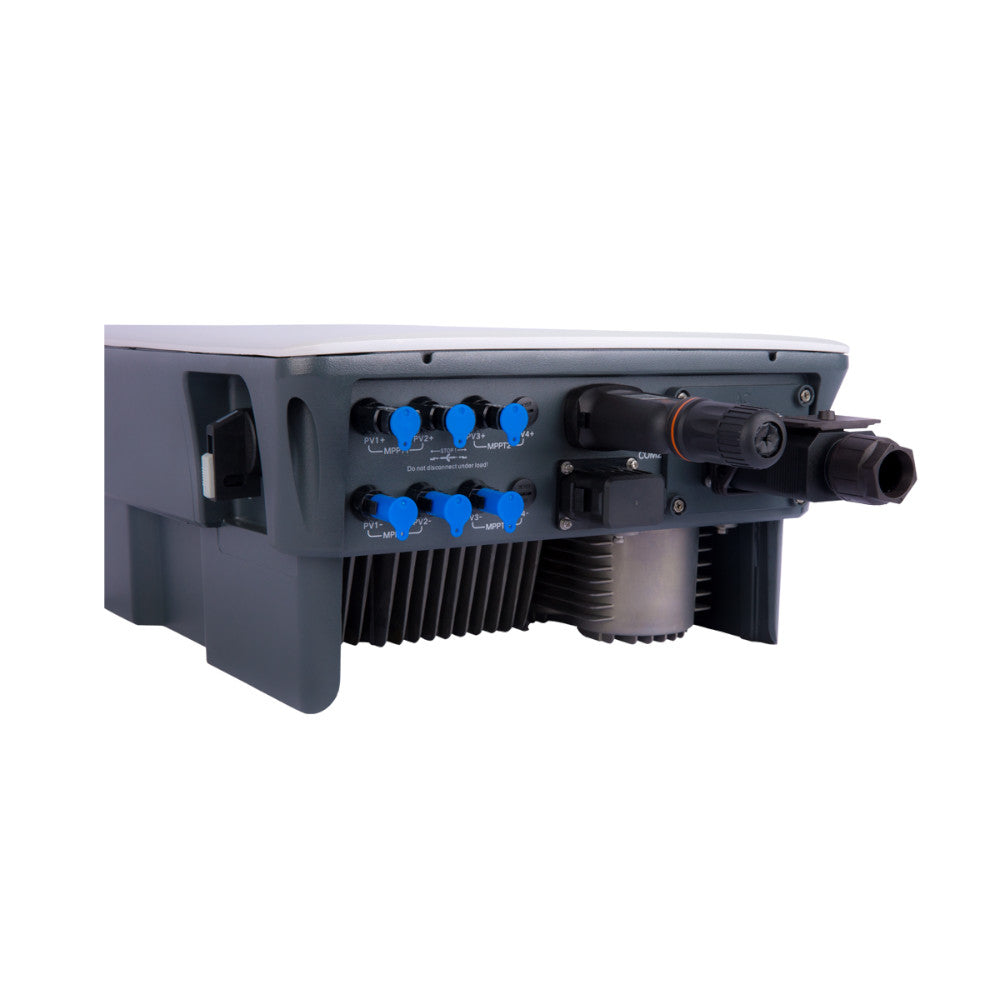

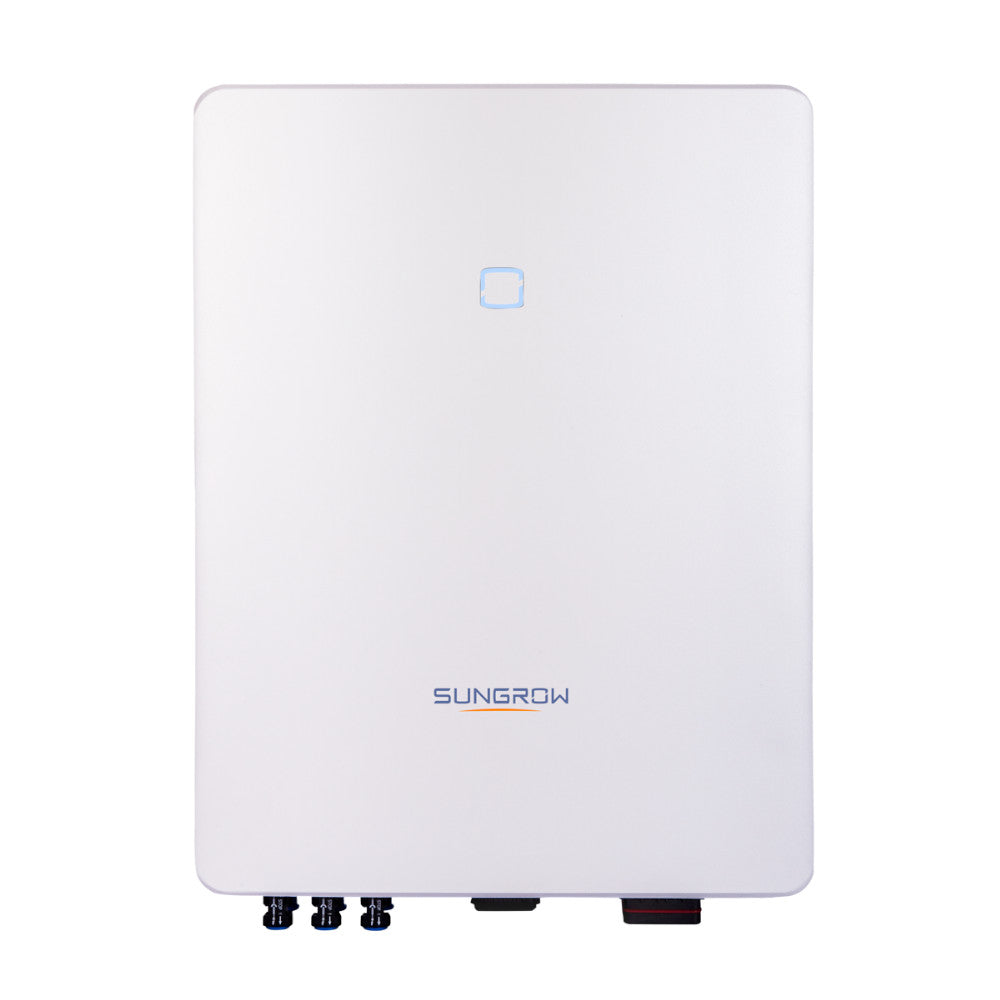

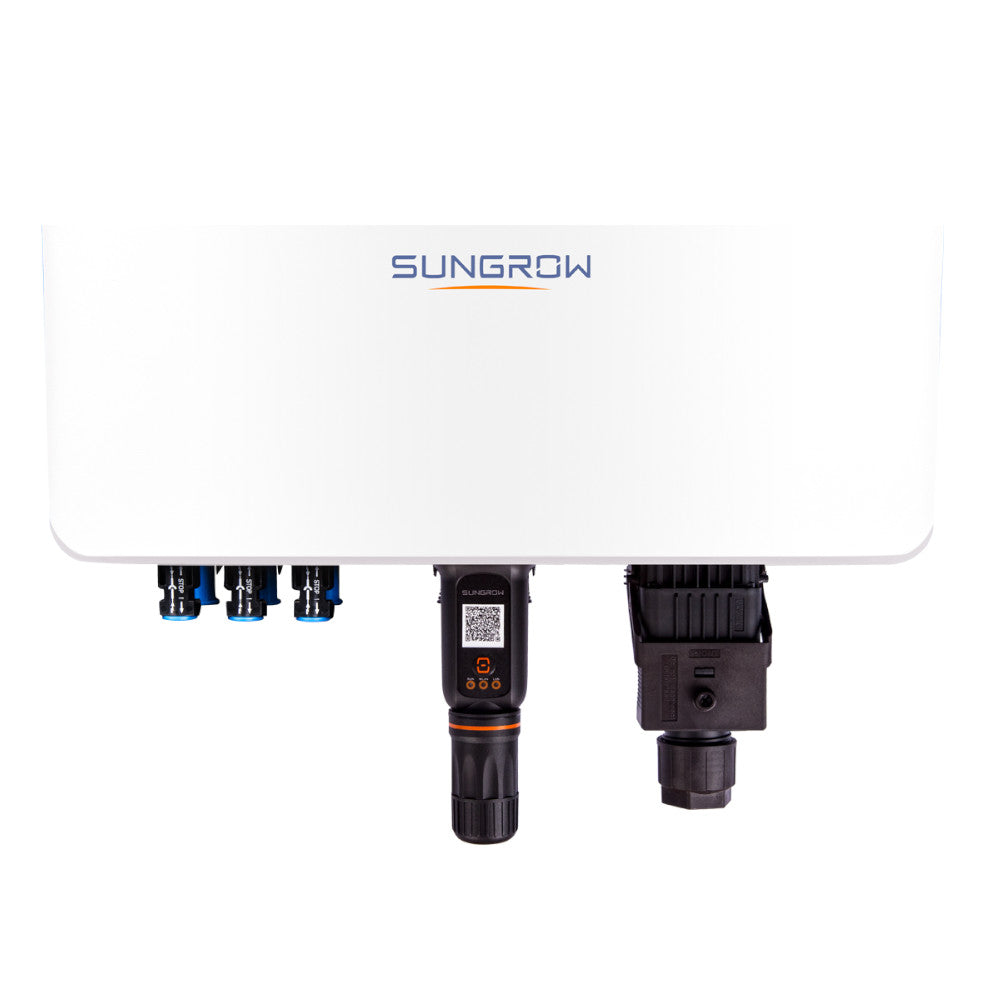

1x Sungrow Wechselrichter SH.8.0RT V112

Der neue dreiphasigen Hybrid-Wechselrichter verfügt über einen dreiphasigen Ersatzstromausgang mit Drehstrom zu 100% schieflastfähig. Zusammen mit dem Hochvolt-Batterie-Anschluss und 2 unabhängigen MPP-Trackern lässt der Sungrow Wechselrichter keine Wünsche mehr offen.

Externe Anschlüsse, großzügiger Anschlussbereich und eine integrierte Wasserwaage ermöglichen eine schnelle Installation.

Vorteile im Überblick:

• AC + DC Überspannungsschutz 2 integriert
• externe Anschlüsse, kein Öffnen des Wechselrichters nötig
• integrierte Wasserwaage
• SG-Ready Kontakt vorhanden (zur Ansteuerung z.B. Wärmepumpe)
• Geräuschemission 30dB (A)
• Hoher Eigenverbrauch durch optimiertes integriertes EMS
• Unterstützt Parallelschaltung mit voller Kommunikation zwischen Wechselrichtern

Technische Daten:

• Netzanschluss: 3 Phasig
• AC-Ausgangsleistung: 8000 W (8,0 kVA)
• Eingangsspannung DC: 1000 V
• Max. Mpp-Eingangsspannung: 950 V
• Min. Mpp-Eingangsspannung: 200 V
• Notstromleistung über separaten Ausgang
• WIFI-Adapter bereits im Lieferumfang
• Schnittstellen: Ethernet
• Kabelquerschnitt AC-Anschluss 6 - 10mm² möglich
• Kabelquerschnitt DC-Anschluss 4 - 6 mm² möglich
• Abmessungen: 540 x 460 x 170 mm (H x B x T)
• Gewicht: 27 kg
• Schutzklasse: IP 65

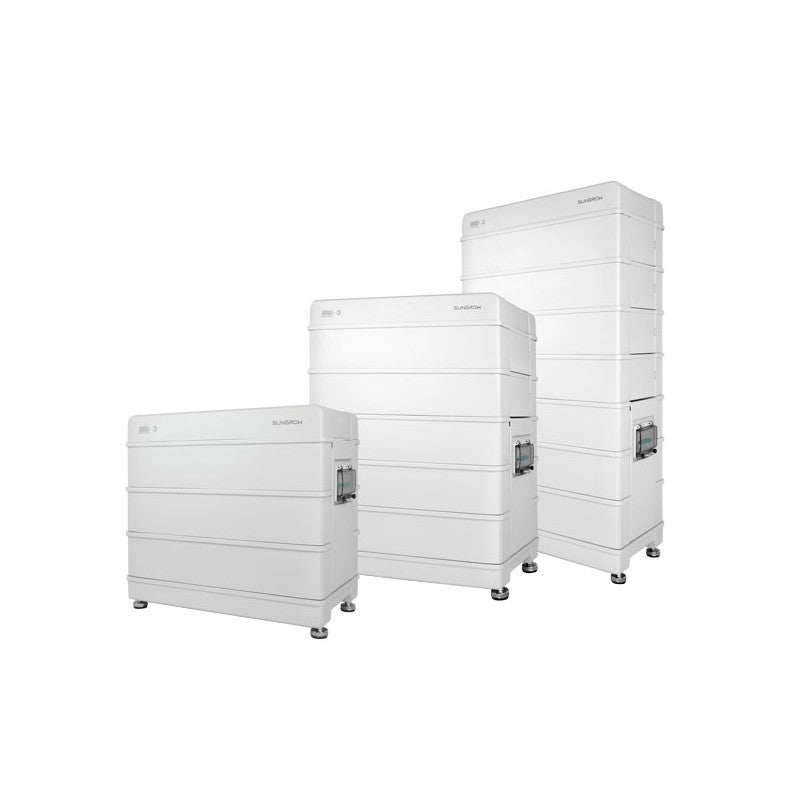

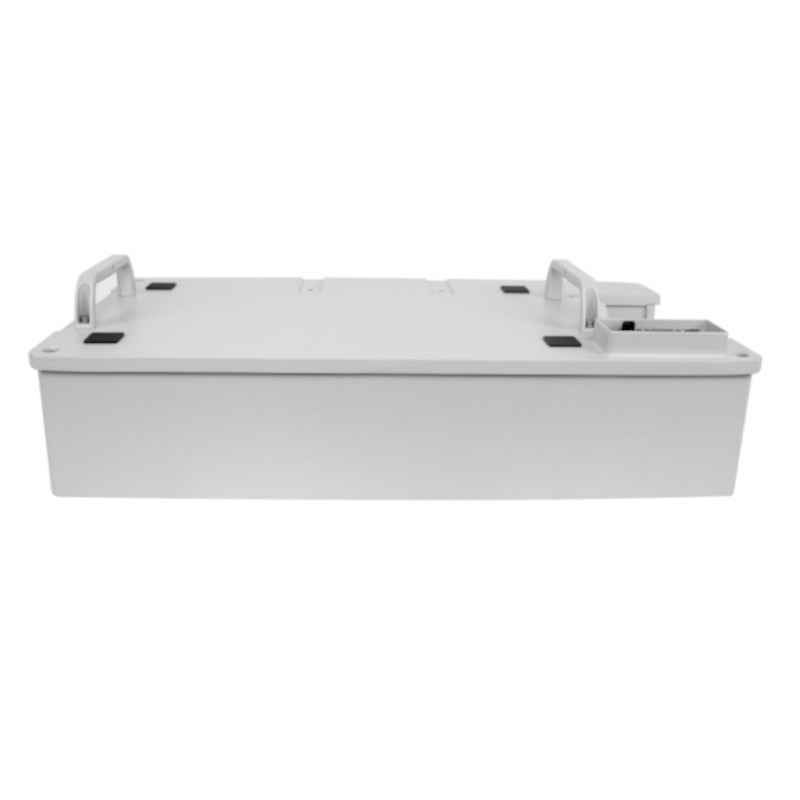

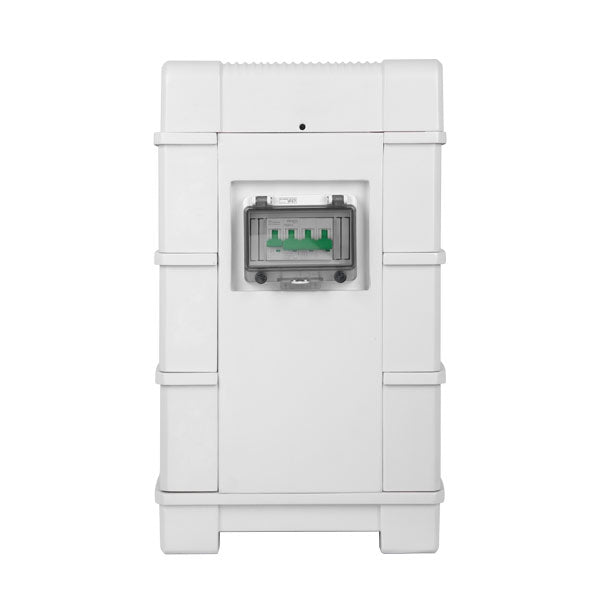

3x Sungrow SBR 3,20 kWh Batteriemodul + 1 x Sungrow SBR Sockel und Zubehör (konfigurierbar)

Die Sungrow SBR ist ein moduarles Hochvoltbatteriesystem für Ihre Solaranlage mit einer nutzbaren Speicherkapazität von 3,20 kWh. Der Batteriespeicher Sungrow SBR kann mit bis zu 8 Batteriemodulen bestückt werden. Die Leistung beträgt 3,20 kWh. Das Modul hat ein sehr geringes Gewicht von nur 33 kg und ein schönes schlankes Design. Durch das Plug and Play Steck-System, kann der Speicher nur von einer Person installiert werden.

Technische Daten:

•     Batteriekapazität: 3,20 kWh
•     Batterietyp: Hochvolt Lithium
•     Maße Batteriemodul (BxHxT mm): 625x130x330 mm
•     Schutzklasse: IP55
•     Gewicht: 33 kg

1x Sungrow WiNet-S Communication Dongle

Eine weitere Besonderheit ist das neue Wi-Net Modul. Das Kommunikationsmodul kombiniert Ethernet und WiFi in einem Anschluss.

• Ethernet / WLAN Verbindung von Sungrow Wechselrichtern mit einem Router

1x 3-Phasen-Zähler DTSU666-D

Multifunktionaler Energiezähler!

Dieser multifunktionale Energiezähler DTSU666 ist ein intelligenter Zähler mit einer Vielzahl von Mess- und Anzeigeoptionen für 3-Phasen-Wechselstromnetze. Dieser Energiezähler ist das ideale Messgerät für die Messung aktiver und reaktiver Energie in Systemen mit Verbrauchern und Energieerzeugern wie Photovoltaik oder Windkraftanlagen.

Vorteile im Überblick:

• LCD-Ziffer und Zeichenanzeige mit weiß-bläulicher Hintergrundbeleuchtung
• kWh Tageszählwerk (zweites, parallellaufendes Zählwerk frei rückstellbar)
• direkte Bedienung durch Tasten auf der Frontseite
• Verwendbar für ein Phasen Wechselstromnetze im 2 Leitersystem
• direkt ablesbar sind Zählerstände (kWh) für Import und Export, kVArh, V, A, W, Var, VA, PF, Hz
• RS485 Modbus RTU Kommunikationsschnittstelle (u.a. zur Steuerung Solax Hybrid WR Gen.3)

Technische Daten:

• Eingang: 3 Phasen
• Eingangsstrom: (max.) 80 A
• Eingangsspannung: 230 V bei 50 Hz
• Betriebsbereich: 176~276V AC

1x Solarkabel+Solarstecker Set (konfigurierbar)

• 1x 25 Meter Solarkabel Schwarz 6,0 mm²
• 1x 25 Meter Solarkabel Rot 6,0 mm²
• 4x Universeller Solar-Kupplungsstecker KST4/6II-UR (+) für Kabel Ø 5,5-9 mm
• 4x Universelle Solar-Kupplungsbuchse KBT4/6II-UR (-) für Kabel Ø 5,5-9 mm

Optional können die Solarkabel Schwarz/Rot, individuell angepasst werden!

Kabelservice: (optional)

• Auf Wunsch fertigen wir für Sie die Universal-Steckverbinder an die konfigurierten Kabel. Dazu einfach den Kabel-Service mit dazu buchen.

• Sungrow Wechselrichter SH.8.0RT oder SH.10.0RT (Auswahl)

• Sungrow SBR 3,20 kWh Batteriemodul (Anzahl)
• Solarkabel Rot/Schwarz 6,0 mm² | 20 Meter | EN 50619 (Anzahl)


Bitte beachten: Der Anschluss der Anlage - insbesondere bei höherer Leistung - setzt eine einwandfreie und fachmännische Elektroinstallation im Gebäude voraus!

**Aufgrund der aktuellen Lage am Weltmarkt orientiert sich die konkrete Zusammenstellung der Setbestandteile an deren Verfügbarkeit, wie etwa der Solarmodule. Funktionsumfang und Leistung werden davon nicht beeinträchtigt.

***Das System ist nicht für die Versorgung lebenserhaltender medizinischer Geräte geeignet. Es kann nicht unter allen Umständen eine Notstromversorgung Garantieren.
