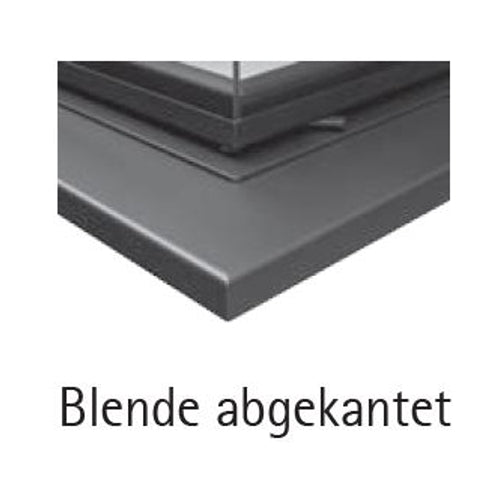

Varia ASh - Linear 2 3S Blende abgekantet S

Kaminverkleidung für Kamineinsätze!!! Die richtige Wärmedämmung ist ein unverzichtbares Bestandsteil jedes Kamin. Die Wärmedämmung ist notwendig, da in dem Heizkamin (innerhalb seiner Verkleidung) sehr hohe Temperaturen entstehen.Bestellen Sie JETZT auf http://www.klimaworld.com/zubehor/kaminverkleidung.html .Alle Bauteile des Kaminbausatzes passen perfekt zusammen. Der große Vorteil an Kaminbausätzen ist Zeit und Geld zu sparen.

Kaminverkleidung für Kamineinsätze !!! Kaminbausätze selber bauen!!! Alle Bauteile des Kaminbausatzes passen perfekt zusammen. Der große Vorteil an Kaminbausätzen ist Zeit und Geld zu sparen..Bestellen Sie JETZT auf http://www.klimaworld.com/zubehor/kaminverkleidung.html

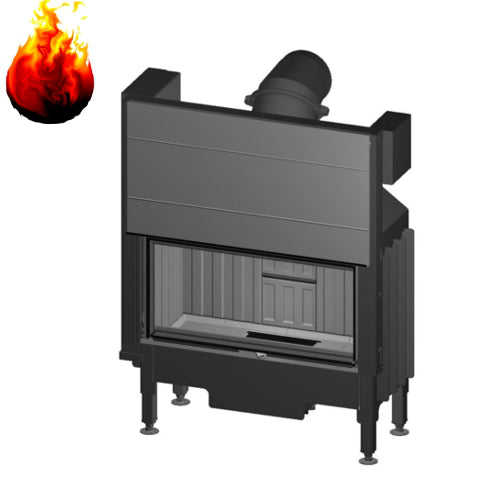

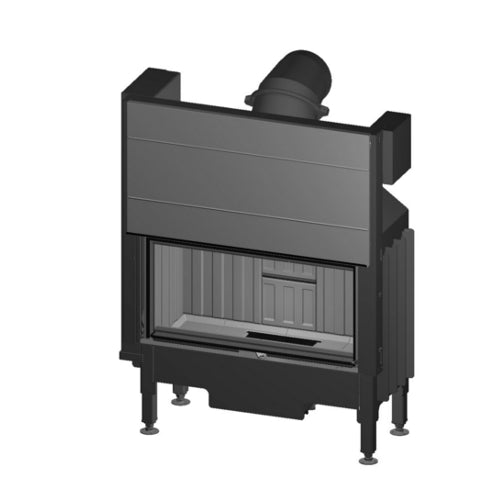

Spartherm Kamineinsatz Varia ASh - Linear 2 3S

Name: Spartherm Kamineinsatz Varia ASh - Linear 2 3S
Brand: Spartherm
SKU: 1024736.1

Spartherm

Artikelnummer: 1024736.1

(0)

Türanschlag unten - Türfront Standard schwarz - gerade Scheibe - hochschiebbare Tür

Leistung 7,0 kW

Produktvarianten

Nicht vorrätig

Lieferzeit: nicht mehr lieferbar**

Versandgewicht: 210.0 kg

Produktdatenblatt

Datenblatt-Download

Ihre persönliche Spartherm-Kaufberatung:

Fabian Balschus

03601 408 922 81

Mo–Fr 10–14 Uhr

Produkt Details Frage zum Produkt Downloads Bewertungen FAQ Wichtige Informationen

Produkt Details

Beschreibung

Brennzelle Varia ASh-3S-2

Spartherm Brennzellen bieten eine große Bandbreite an Oberflächen von zurückhaltend funktional bis glänzend avantgardistisch. Auch die Türhöhe ist zum Teil Variabel auswählbar. Der Varia ASh-4S-2 ist ausgestattet mit einer geraden Scheibe. Die Tür ist hochschiebbar.

Der Varia ASh-3S-2 ist verfügbar in den Ausführungen (bitte schauen sie im Artikel FAQ nach der genauen Beschreibung der Ausführung)

Türfront-Ausführung S
Türhöhe 370mm
Tür hochschiebbar mit Anschlag unten
Feuerraumtür nicht selbstschließend Bauart A
Option Tragrahmen für die Fixierung

Wärmeverteilung des Kamineinsatzes	Konvektion %	59
	Sichtscheibe %	41
	H2O %	-
Zubehör	SVS-Stutzen	✔
	Anschlussstutzen	-
	Tragrahmen	✔
	Sondertragrahmen	-
	Sesam	✔
Kompatibilität mit	S-Airbox	✔
	S-Vent	✔
	S-Thermatik	✔
	S-Thermatik Pro	✔
	S-Thermatik Global	-
	S-Kamatik	✔
	S-Kamatik Plus	✔
	S-Kamatik Pro II	✔
	Thermobox schmal	-
	Thermobox breit	✔
	Helix 400	M
	Helix 460	-
	Aquabox klein	-
	Aquabox groß	✔
	Eboris-akku	S

Bausatz

Einen Kamineinsatz selbst verkleiden!
Überhaupt kein Problem!

Auf Klimaworld finden Sie die Kaminverkleidung als Komplett-Kaminbausatz !!! Alle Bauteile des Kaminbausatzes passen perfekt zusammen. Der große Vorteil an Kaminbausätzen ist Zeit und Geld zu sparen !!!!

Kaminverkleidung als Komplett-Kaminbausatz bestellen !!!

Bitte wählen Sie, rechts oder auf unserer mobilen Seite oben, die passemden Optionen für Ihre Spartherm Brennzelle aus!

- Hinweis - die Auswahl befindet sich nur auf dem Shop Klimaworld.com und steht in anderen Onlineportalen nicht zur Verfügung!

Mehr Informationen

Abgasanschluss	180 mm
Abgasmassenstrom	7,0 g/s
Abgastemperatur Nennleistung	275 °C
Abstand	50 mm zu brennbaren Baustoffen
CO2 Gehalt	8,4 %
Lieferzeit	nicht mehr lieferbar**
EAN	4062852106527
Zertifiziert nach	BImSchV Stufe 2, BVG 15a Österreich
Förderdruck	12 Pa
Leistungsbereich	4,9 - 9,1 kW
Nennleistung	7,0 kW
Prüfbedingungen	* Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert.
Scheibenspülung	true
Design	sonstige
Farbe	sonstige
Artikel Einheit	St
Gewicht	210 kg
Wirkungsgrad	> 80 %
Anfrage	nein
Verpackungseinheit	VE
GPSR-Informationen

Frage zum Produkt

FRAGE ZUM PRODUKT

PRODUKT: Spartherm Kamineinsatz Varia ASh - Linear 2 3S

Downloads

DOWNLOADS

Bedienungsanleitung - SPARTHERM Abbrandsteuerung S-ThermatikBedienungsanleitung

Bedienungsanleitung - SPARTHERM Brennzellen Zubehör HelixBedienungsanleitung

Bedienungsanleitung - SPARTHERM Brennzellen-Zubehör SesamBedienungsanleitung

Bedienungsanleitung - SPARTHERM BrennzellenBedienungsanleitung

Bedienungsanleitung - SPARTHERM Modulare Zwangskonvektion S-VentBedienungsanleitung

Bedienungsanleitung - SPARTHERM Partikelfilter S-AirboxBedienungsanleitung

Bedienungsanleitung - SPARTHERM Zuggenerator S-Keramik PlusBedienungsanleitung

Bedienungsanleitung - SPARTHERM Zuggenerator und Steuerung S-Kamatik pro IIBedienungsanleitung

Bedienungsanleitung - SPARTHERM professionelle Abbrandsteuerung S-Thermatik proBedienungsanleitung

Betriebsanleitung - SPARTHERM Zugbegrenzung S-KamatikBedienungsanleitung

Broschüre - EBORIS Akku Speicherelemente für BrennzellenProspekt / Broschüre

Broschüre - SPARTHERM Abbrandsteuerung S-ThermatikProspekt / Broschüre

Montageanleitung - SPARTHERM Brennzellen Zubehör Helix 460Montageanleitung

Montageanleitung - SPARTHERM BrennzellenMontageanleitung

Bewertungen FAQ

FAQ

Spartherm Türfronten

Hinweis: Lieferausführung ist Standard

Ausführungen Luxus, Elegance/Avantgarde und VAG optional mit längeren Lieferzeiten möglich.

Option SESAM

elektrische Schiebetür mit Antriebs-Mechanik für 1Vh-Seriengeräte

Automatischer Scheibenlift, Steuerung mit Fernbedienung (Auf-Stopp-Zu). Anschluss eines externen Schalters möglich, mit Koppelrelais Einbindung in BUS-Haustechnik möglich.

230V Netzanschluss, Akku gepuffert, bei Stromausfall keine Funktionseinschränkungen (Hoch- und Runterfahren der Scheibe bis zu 100 mal).

Integrierter Freilauf, die geschlossene Scheibe kann jederzeit per Hand geöffnet (angehoben) werden.

Ausführungen

Zubehör Kompatibilität

S-Vent
- Verstärkung des Konvektionsluftwärmeanteils bis zu 75% durch geräuscharmes Gebläse.

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich, deshalb bitte bei der Brennzellenbestellung mit angeben.

S-Thermatik
- Die Abbrandsteuerung S-Thermatik, hat die Automatik, die eine gezielte Luftsteuerung des Abbrandes übernimmt und somit eine saubere Verbrennung und perfektes Feuer garantiert.

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich. Bitte immer mit der Brennzellen bestellen!

S-Thermatik Pro
- Die Abbrandsteuerung S-Thermatik Pro, hat die Automatik, die eine gezielte Luftsteuerung des Abbrandes übernimmt und somit eine saubere Verbrennung und perfektes Feuer garantiert. Des Weiteren besticht die Abbrandsteuerung S-Thermatik Pro mit umfangreichen Zusatzfunktionen im Vergleich zur Spartherm S-Thermatic.

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich. Bitte immer mit der Brennzellen bestellen!

S-Kamatik
- S-Kamatik ist eine Patentierte, in die Brennzelle integrierte Nebenluftklappe für sicheren Zug im Arbeitsbereich. innvolle und günstige Lösung bei zu hohem Unterdruck im Schornstein. Nebenlufteingabe in den Schornstein durch Luftverbund mit der separaten Verbrennungsluft. Keine Verschmutzung der Scheibe durch zu hohen Unterdruck. Saubere Verbrennung bei hohen Temperaturen und besten Wirkungsgraden

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich, deshalb bitte bei der Brennzellenbestellung mit angeben.

S-Kamatik Plus
- S-Kamatik Plus Ein Zuggenerator als Schornsteinaufsatz für Schornsteine mit zu geringem Zug, oder ungünstigen Umwelteinflüssen (z.B. Hanglagen) Als Nachrüstung möglich

S-Kamatik Pro II

Die automatische Zuggeneratorsteuerung Spartherm S-Kamatik PRO II Bietet + Hohen Bedienkomfort (manuelles Eingreifen nicht notwendig) + Optimaler Abbrand + Effiziente Energienutzung + Verringerung von Rußbildung + Geringere Emissionen

WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich. Bitte immer mit der Brennzellen bestellen!

Aquabox klein
- Ähnlich wie wasserummantelte Brennzellen funktionieren auch unsere Aquaboxen. Den aufsteigenden Rauchgasen wird in einem aufgesetzten Wasserwärmetauscher Wärme entzogen und dem Pufferspeicher zur Entlastung der Heizungsanlage zugeführt. Als Nachrüstung möglich

Aquabox groß
- Ähnlich wie wasserummantelte Brennzellen funktionieren auch unsere Aquaboxen. Den aufsteigenden Rauchgasen wird in einem aufgesetzten Wasserwärmetauscher Wärme entzogen und dem Pufferspeicher zur Entlastung der Heizungsanlage zugeführt. Als Nachrüstung möglich

eboris-akku

Mit den Speichersteinen eboris akku kann Wärme bis zu 10 Stunden gespeichert werden. Die Elemente aus hochwertiger Speichermasse sind zur optionalen Bestückung der Raumheizer-Brennzellen mit gerader Korpusfläche konstruiert (Brennzellen mit rundem Korpus, H2O-Geräte sind ausgenommen!).

WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich, deshalb bitte bei der Brennzellenbestellung mit angeben.

Spartherm Thermobox schmal

Die Thermoboxen sind mit Magnetherm Granulat befüllte Aufsätze, welche die aufsteigenden heißen Rauchgase zur Erwärmung nutzen, um diese Wärme nach und nach abzugeben. Durch die kompakten Größen erfordern sie wenig Platz, sind schnell zu montieren und als Alternative zu Speicherringengünstig in der Anschaffung. Als Nachrüstung möglich

Spartherm Thermobox breit
- Die Thermoboxen sind mit Magnetherm Granulat befüllte Aufsätze, welche die aufsteigenden heißen Rauchgase zur Erwärmung nutzen, um diese Wärme nach und nach abzugeben. Durch die kompakten Größen erfordern sie wenig Platz, sind schnell zu montieren und als Alternative zu Speicherringengünstig in der Anschaffung. Als Nachrüstung möglich
S-Airbox
- Die S-AirBox dient zum Filtern der im Rauchgas enthaltenen Feinstaubpartikel. Sie wird direkt auf den Kamineinsatz aufgesetzt. Die S-AirBox dient zugleich als Nachheizfläche, dies erhöht den Wirkungsgrad und verstärkt somit die Konvektionsluftleistung.

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich, deshalb bitte bei der Brennzellenbestellung mit angeben.
