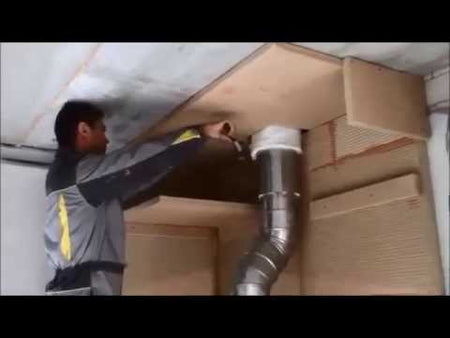

Kaminverkleidung für Kamineinsätze!!! Die richtige Wärmedämmung ist ein unverzichtbares Bestandsteil jedes Kamin. Die Wärmedämmung ist notwendig, da in dem Heizkamin (innerhalb seiner Verkleidung) sehr hohe Temperaturen entstehen.Bestellen Sie JETZT auf http://www.klimaworld.com/zubehor/kaminverkleidung.html .Alle Bauteile des Kaminbausatzes passen perfekt zusammen. Der große Vorteil an Kaminbausätzen ist Zeit und Geld zu sparen.

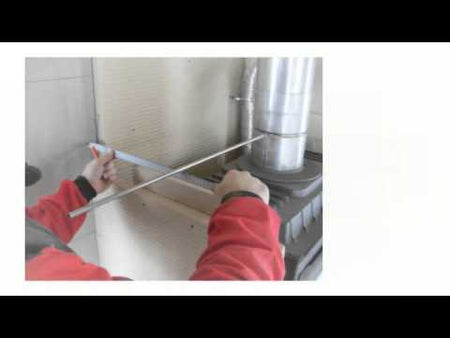

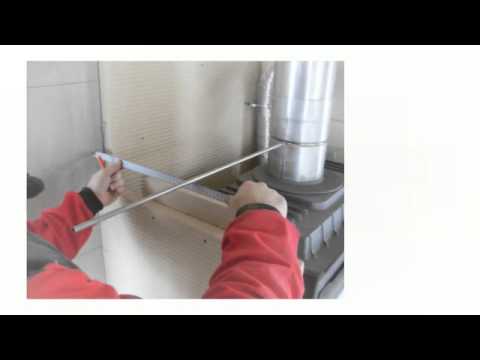

Kaminverkleidung für Kamineinsätze !!! Kaminbausätze selber bauen!!! Alle Bauteile des Kaminbausatzes passen perfekt zusammen. Der große Vorteil an Kaminbausätzen ist Zeit und Geld zu sparen..Bestellen Sie JETZT auf http://www.klimaworld.com/zubehor/kaminverkleidung.html

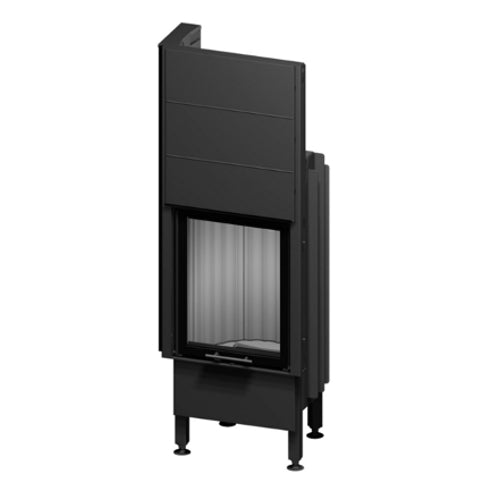

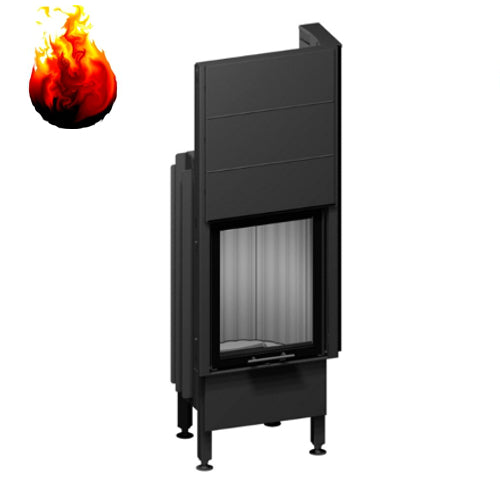

Spartherm Kamineinsatz Mini R1Vh - Linear 4S

Spartherm

Artikelnummer: 1006817.1

(0)

Türanschlag unten - Türfront Standard schwarz - gerade Scheibe - hochschiebbare Tür

Leistung 5,0 kW

4.612,17 €

inkl. 19% MwSt. zzgl. Versandkosten

Produktvarianten

oder

Lieferzeit: 160 Werktage**

Energieeffizienzklasse(n)

Energieeffizienz

Produktdatenblatt

Datenblatt-Download

Ihre persönliche Spartherm-Kaufberatung:

Max Kirchner

03601 40 89 22 81

Mo bis Fr: 08 - 17 Uhr

zur Wunschliste

Wichtige Informationen

Produkt Details Frage zum Produkt Downloads Bewertungen Verwandte Posts FAQ Wichtige Informationen

Produkt Details +

Produkt Details

Beschreibung

Brennzelle Mini R1Vh-4S

Spartherm Brennzellen bieten eine große Bandbreite an Oberflächen von zurückhaltend funktional bis glänzend avantgardistisch. Auch die Türhöhe ist zum Teil Variabel auswählbar. Der Mini R1Vh-4S ist ausgestattet mit einer geraden Scheibe. Die Tür ist klappbar.

Der Mini R1Vh-4S ist verfügbar in den Ausführungen (bitte schauen sie im Artikel FAQ nach der genauen Beschreibung der Ausführung)

Türfront-Ausführung S
Türhöhe 578mm
Tür klappbar mit Links- oder Rechtsanschlag
Feuerraumtür selbstschließend Bauart A1
Option SVS Stutzen für externe Zuluft
Option Tragrahmen für die Fixierung an der Wand

Wärmeverteilung des Kamineinsatzes	Konvektion %	60
Sichtscheibe %	40
H2O %	-
Zubehör	SVS-Stutzen	✔
Anschlussstutzen	-
Tragrahmen	✔
Sondertragrahmen	-
Sesam	-
Kompatibilität mit	S-Airbox	✔
S-Vent	✔
S-Thermatik	-
S-Thermatik Pro	-
S-Thermatik Global	-
S-Kamatik	✔
S-Kamatik Plus	✔
S-Kamatik Pro II	✔
Thermobox schmal	-
Thermobox breit	✔
Helix	-
Aquabox klein	✔
eboris-akku	M

Einen Kamineinsatz selbst verkleiden!
Überhaupt kein Problem!

Auf Klimaworld finden Sie die Kaminverkleidung als Komplett-Kaminbausatz !!! Alle Bauteile des Kaminbausatzes passen perfekt zusammen. Der große Vorteil an Kaminbausätzen ist Zeit und Geld zu sparen !!!!

Kaminverkleidung als Komplett-Kaminbausatz bestellen !!!

Bitte wählen Sie, rechts oder auf unserer mobilen Seite oben, die passemden Optionen für Ihre Spartherm Brennzelle aus!

- Hinweis - die Auswahl befindet sich nur auf dem Shop Klimaworld.com und steht in anderen Onlineportalen nicht zur Verfügung!

Mehr Informationen

Abgasanschluss	160 mm
Abgasmassenstrom	4,0 g/s
Abgastemperatur Nennleistung	334 °C
Bauart	A1 (selbstschließende Feuerraumtür)
CO2 Gehalt	11,3 %
EU verantw. Person	info@thermoflux.info
Lieferzeit	160 Werktage**
EAN	4062852623949
Zertifiziert nach	BImSchV Stufe 2, BVG 15a Österreich
GPSR-Anschrift	Friedrich-Naumann-Str. 55, 99974 Mühlhausen
GPSR-Mail	info@thermoflux.info
GPSR-Produkttyp	Bundle
GPSR-Referrer	ThermoFLUX Deutschland GmbH
GPSR-Hinweis	Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren.
GPSR-Link	Sicherheitsinformation
Förderdruck	12 Pa
Leistungsbereich	4,5 - 6,5 kW
Nennleistung	5,0 kW
Nennleistung luftseitig	5,0 kW
Prüfbedingungen	* Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert.
Scheibenspülung	true
Design	sonstige
Farbe	sonstige
Artikel Einheit	St
Gewicht	127 kg
Wirkungsgrad	> 80 %
Anfrage	nein
Hersteller	Spartherm
Verpackungseinheit	VE

Frage zum Produkt +

FRAGE ZUM PRODUKT

PRODUKT: Spartherm Kamineinsatz Mini R1Vh - Linear 4S

Downloads +

DOWNLOADS

Bedienungsanleitung - SPARTHERM Abbrandsteuerung S-ThermatikBedienungsanleitung

Bedienungsanleitung - SPARTHERM BrennzellenBedienungsanleitung

Bedienungsanleitung - SPARTHERM Brennzellen Zubehör HelixBedienungsanleitung

Bedienungsanleitung - SPARTHERM Brennzellen-Zubehör SesamBedienungsanleitung

Bedienungsanleitung - SPARTHERM Modulare Zwangskonvektion S-VentBedienungsanleitung

Bedienungsanleitung - SPARTHERM Partikelfilter S-AirboxBedienungsanleitung

Bedienungsanleitung - SPARTHERM Zuggenerator S-Keramik PlusBedienungsanleitung

Bedienungsanleitung - SPARTHERM Zuggenerator und Steuerung S-Kamatik pro IIBedienungsanleitung

Bedienungsanleitung - SPARTHERM professionelle Abbrandsteuerung S-Thermatik proBedienungsanleitung

Betriebsanleitung - SPARTHERM Zugbegrenzung S-KamatikBedienungsanleitung

Broschüre - EBORIS Akku Speicherelemente für BrennzellenProspekt / Broschüre

Broschüre - SPARTHERM Abbrandsteuerung S-ThermatikProspekt / Broschüre

Datenblatt Mini R1VEU - Produktdatenblatt

Montageanleitung - SPARTHERM BrennzellenMontageanleitung

Montageanleitung - SPARTHERM Brennzellen Zubehör Helix 460Montageanleitung

Bewertungen +

Verwandte Posts +

FAQ +

FAQ

Spartherm Türfronten

Hinweis: Lieferausführung ist Standard

Ausführungen Luxus, Elegance/Avantgarde und VAG optional mit längeren Lieferzeiten möglich.

Option SESAM

elektrische Schiebetür mit Antriebs-Mechanik für 1Vh-Seriengeräte

Automatischer Scheibenlift, Steuerung mit Fernbedienung (Auf-Stopp-Zu). Anschluss eines externen Schalters möglich, mit Koppelrelais Einbindung in BUS-Haustechnik möglich.

230V Netzanschluss, Akku gepuffert, bei Stromausfall keine Funktionseinschränkungen (Hoch- und Runterfahren der Scheibe bis zu 100 mal).

Integrierter Freilauf, die geschlossene Scheibe kann jederzeit per Hand geöffnet (angehoben) werden.

Zubehör Kompatibilität

S-Vent
- Verstärkung des Konvektionsluftwärmeanteils bis zu 75% durch geräuscharmes Gebläse.

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich, deshalb bitte bei der Brennzellenbestellung mit angeben.

S-Thermatik
- Die Abbrandsteuerung S-Thermatik, hat die Automatik, die eine gezielte Luftsteuerung des Abbrandes übernimmt und somit eine saubere Verbrennung und perfektes Feuer garantiert.

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich. Bitte immer mit der Brennzellen bestellen!

S-Thermatik Pro
- Die Abbrandsteuerung S-Thermatik Pro, hat die Automatik, die eine gezielte Luftsteuerung des Abbrandes übernimmt und somit eine saubere Verbrennung und perfektes Feuer garantiert. Des Weiteren besticht die Abbrandsteuerung S-Thermatik Pro mit umfangreichen Zusatzfunktionen im Vergleich zur Spartherm S-Thermatic.

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich. Bitte immer mit der Brennzellen bestellen!

S-Kamatik
- S-Kamatik ist eine Patentierte, in die Brennzelle integrierte Nebenluftklappe für sicheren Zug im Arbeitsbereich. innvolle und günstige Lösung bei zu hohem Unterdruck im Schornstein. Nebenlufteingabe in den Schornstein durch Luftverbund mit der separaten Verbrennungsluft. Keine Verschmutzung der Scheibe durch zu hohen Unterdruck. Saubere Verbrennung bei hohen Temperaturen und besten Wirkungsgraden

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich, deshalb bitte bei der Brennzellenbestellung mit angeben.

S-Kamatik Plus
- S-Kamatik Plus Ein Zuggenerator als Schornsteinaufsatz für Schornsteine mit zu geringem Zug, oder ungünstigen Umwelteinflüssen (z.B. Hanglagen) Als Nachrüstung möglich

S-Kamatik Pro II

Die automatische Zuggeneratorsteuerung Spartherm S-Kamatik PRO II Bietet + Hohen Bedienkomfort (manuelles Eingreifen nicht notwendig) + Optimaler Abbrand + Effiziente Energienutzung + Verringerung von Rußbildung + Geringere Emissionen

WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich. Bitte immer mit der Brennzellen bestellen!

Aquabox klein
- Ähnlich wie wasserummantelte Brennzellen funktionieren auch unsere Aquaboxen. Den aufsteigenden Rauchgasen wird in einem aufgesetzten Wasserwärmetauscher Wärme entzogen und dem Pufferspeicher zur Entlastung der Heizungsanlage zugeführt. Als Nachrüstung möglich

Aquabox groß
- Ähnlich wie wasserummantelte Brennzellen funktionieren auch unsere Aquaboxen. Den aufsteigenden Rauchgasen wird in einem aufgesetzten Wasserwärmetauscher Wärme entzogen und dem Pufferspeicher zur Entlastung der Heizungsanlage zugeführt. Als Nachrüstung möglich

eboris-akku

Mit den Speichersteinen eboris akku kann Wärme bis zu 10 Stunden gespeichert werden. Die Elemente aus hochwertiger Speichermasse sind zur optionalen Bestückung der Raumheizer-Brennzellen mit gerader Korpusfläche konstruiert (Brennzellen mit rundem Korpus, H2O-Geräte sind ausgenommen!).

WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich, deshalb bitte bei der Brennzellenbestellung mit angeben.

Spartherm Thermobox schmal

Die Thermoboxen sind mit Magnetherm Granulat befüllte Aufsätze, welche die aufsteigenden heißen Rauchgase zur Erwärmung nutzen, um diese Wärme nach und nach abzugeben. Durch die kompakten Größen erfordern sie wenig Platz, sind schnell zu montieren und als Alternative zu Speicherringengünstig in der Anschaffung. Als Nachrüstung möglich

Spartherm Thermobox breit
- Die Thermoboxen sind mit Magnetherm Granulat befüllte Aufsätze, welche die aufsteigenden heißen Rauchgase zur Erwärmung nutzen, um diese Wärme nach und nach abzugeben. Durch die kompakten Größen erfordern sie wenig Platz, sind schnell zu montieren und als Alternative zu Speicherringengünstig in der Anschaffung. Als Nachrüstung möglich
S-Airbox
- Die S-AirBox dient zum Filtern der im Rauchgas enthaltenen Feinstaubpartikel. Sie wird direkt auf den Kamineinsatz aufgesetzt. Die S-AirBox dient zugleich als Nachheizfläche, dies erhöht den Wirkungsgrad und verstärkt somit die Konvektionsluftleistung.

  WICHTIG FÜR DEN KAUF EINES SPARTHERM KAMINOFENS/ EINSATZES!: Eine Nachrüstung ist nicht möglich, deshalb bitte bei der Brennzellenbestellung mit angeben.
