Sorel | Solar Pumpengruppe 1-Strang mit Wilo Pumpe + STDC | S1-Solar-10
Komplett vormontierte und geprüfte 1-Strang Pumpengruppe mit Solarpumpe, Sicherheitsgruppe und Solarregler STDC.
oder
Produktdatenblatt
Ihre persönliche Sorel-Kaufberatung:
Produkt Details
Beschreibung
Sorel 1-Strang Solarstation mit Wilo Hocheffizienzpumpe Para ST25/6, Sicherheitsgruppe und Solarregler STDC Version 3 (V3) | 3/4'' AG
Die Sorel S1-Solar-1 Solarstation ist eine gute Wahl für Ihre Solarthermie Anlage. Sie hat die Aufgabe, die im Solarkollektor erzeugte Wärme mittels der integrierten Pumpe vom Dach zu dem Speicher zu transportieren. Die Pumpengruppe ist mit einer energiesparenden Wilo Yonoa Para ST 25/6 iPWM Pumpe ausgestattet und erzielt im Vergleich zu asynchronen Pumpen einen deutlich niedrigeren Stromverbrauch.
In der Solarstation sind alle zum Betrieb der Solaranlage erforderlichen Hydraulikkomponenten bereits enthalten und ermöglichen dadurch eine schnelle und einfache Installation. Um Wärmeverluste zu vermeiden, befinden sich alle Bauteile innerhalb der Dämmschale.

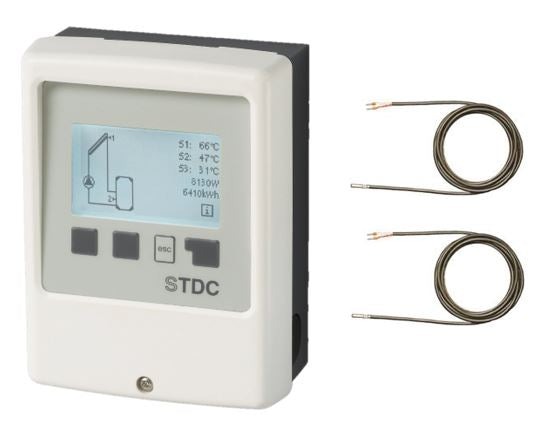

Der verbaute Solarregler STDC ist bereits vorverkabelt mit 2 Temperaturfühlern aus Silikon für die Ansteuerung von einfachen Anlagen mit einzelnem Kreis und einem Speicher. Er bietet Ihnen ein kontraststarkes Display mit Hintergrundbeleuchtung, Piktogramme, die zur Beschreibung der Einstellungen dienen und ist mit einem Starthilfeassistenten ausgestattet. Das Netzanschlusskabel des Reglers ist mit einem Schuko-Stecker versehen.
Die Regelung ist nicht nur für kleine Solarthermie-Anlagen geeignet, sondern kann auch als Thermostat im Haus eingesetzt werden und ist eine besonders effiziente Lösung in Kombination mit einer Fußbodenheizung.
Hydraulikvarianten des STDC Regler:
- Solar mit Speicher
- Solar mit Pool
- Feststoffkessel mit Speicher
- Speicherumladung
- Rücklaufanhebung
- Thermostat Funktion
- Universal Delta T
- Absperrventil
- Solar mit Wärmetauscher und Pool
Vorteile der Pumpengruppe im Überblick:
- integrierte Sicherheitsgruppe mit Manometer 0 - 10 bar sowie Sicherheitsventil mit 6 bar
- fertig isolierte Baugruppen auf kleinstem Raum
- einfache Montage spart viel Zeit vor Ort
- konstante Temperatur 120 °C, kurzzeitig bis 160 °C für 20 s
- Wilo-Para iPWM (bidirektionales Signal) ermöglicht den Dialog zwischen der Pumpe und der Anwendung (Heizung, Solar, Wärmepumpe), in der sie installiert ist
- geeignet für Wandmontage
weitere Informationen zum verbauten Solarregler STDC im Überblick:
- ein mechanisches Relais zur Drehzahlregelung von Standardpumpen und 1 PWM / 0-10V
- für 9 Basissysteme
- geeignet für Hocheffizienzpumpe
- selbsterklärende Bedienerführung über 4 Eingabetasten
- mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
- kontrastreiches, beleuchtetes Display mit 128 x 64 dots
- Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
- batteriegepufferte Echtzeituhr (RTC Real Time Clock) mit > 24 h Gangreserve
- Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
- Antiblockierschutz, Frostschutz + Priorität-Schutzfunktion + Kollektorschutz + Rückkühlung (bei Solar)
- Antilegionellenschutz
- weißes Gehäuse RAL9003
- Schutzart IP40
- Maße HxBxT: 115x86x45 mm
- Befestigungsmaterial, Ersatzsicherung und Anleitung beiliegend
Lieferumfang der S1-Solar-10 Pumpengruppe:
- Abgänge 3/4" Außengewinde

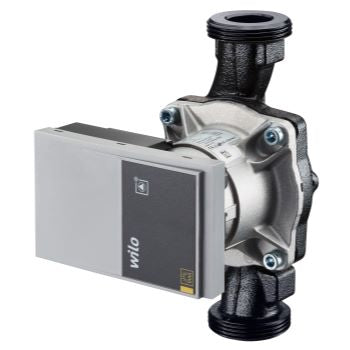

- Hocheffizienzpumpe Wilo Para ST25/6 iPWM
- Temperatur Differenz Controller STDC steckerfertig verkabelt und geprüft, inklusive 2 Fühler Pt 1000 TT/S2 mit 2 Meter Kabel
- Netzanschlusskabel 1,5 m
- Sensorbox mit 1 m Verbindungskabel
- Kugelhähne mit integriertem Sperrventil 6 bar und Thermometer
- Durchflussmesser einstellbar 2-12l/min, mit Absperrung
- 2 Füll- und Entleerkugelhähne
- Sicherheitsventil 6 bar, mit Manometer 0 - 10 bar
- Abgang 3/4" zum Ausdehnungsgefäß an der Sicherheitsgruppe
- Wandmontagevorrichtung und Zubehör
- Montage- und Bedienanleitung
✔ deutsche Ingenieurskunst
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 215 mm |
| Lieferzeit | 1 - 3 Werktage |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852166842 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 440 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Anzahl der Fühler | 2 Fühler |
| Gehäusefarbe | RAL 9003 |
| Kabellänge | 2 m Silikonkabel |
| Schutzart | IP40 |
| temperaturbeständig bis | + 180 °C |
| Stärke der Isolierung | 25 mm |
| Design | Modern |
| Farbe | weiss |
| General_Länge_Tiefe | 150 mm |
| Artikel Einheit | Set |
| WEEE-Reg.-Nr. DE | 23479719 |
| Gewicht | 0,25 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
