Sorel 2-Wege Pumpengruppe für gemischte Heizkreise inkl. MHCC | DN25
Komplett vormontierte und geprüfte 2-Wege Pumpengruppe mit 3-Wege-Mischer, Servomotor und MHCC Regelung inkl. Fühlern.
Produktdatenblatt
Ihre persönliche Sorel-Kaufberatung:
Produkt Details
Beschreibung
Sorel 2-Strang Heizkreisstation mit Wilo Hocheffizienzpumpe Stratos Pico OEM 25/1-6, Mischer und Heizungsregler MHCC | 1'' IG
Die einbaufertige, professionelle Heizkreispumpengruppe mit der elektronischen Regelung MHCC ist für den Einsatz von gemischten Heizkreisen geeignet. Die Station ermittelt auf Grundlage der Außentemperatur und der eingestellten Heizungskennlinie die korrekte Vorlauftemperatur des Heizkreises.
Die Pumpengruppe ist mit einer energiesparenden Wilo Stratos Pico OEM 25/1-6 Pumpe ausgestattet. Die Hocheffizienz-Umwälzpumpe Wilo Stratos Pico ist elektronisch geregelt und kann Energieeinsparungen von bis zu 90 % im Vergleich zu ungeregelten Pumpen erzielen. Dank der widerstandsfähigen Materialien und der modernsten Elektronik bietet die Pumpengruppe einen zuverlässigen Lauf. Neben der benutzerfreundlichen Bedienung zeichnet sich die Wilo Stratos Pico zusätzlich durch die automatische Entlüftung aus. Die Entlüftung kann über das Menü ausgewählt werden, ideal nach Wartungsarbeiten oder einer Neuinstallation. So können störende Geräusche sowie Leistungsverluste reduziert oder gar verhindert werden.
Alle weiteren für den Betrieb der Heizungsanlage erforderlichen Hydraulikkomponenten sind in der Heizkreisstation enthalten. Dies ermöglicht eine schnelle und einfache Installation. Um Wärmeverluste zu vermeiden, befinden sich alle Bauteile innerhalb der Dämmschale. Falls es keinen Heizkreisverteiler gibt, kann die Pumpengruppe mittels einer rückseitigen Befestigungsplatte an einer Wand oder an einem Speicher angebracht werden.

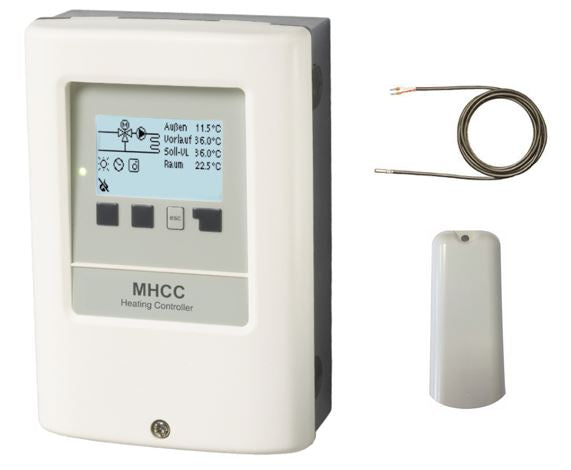

Der eingebaute Heizungsregler MHCC ist bereits mit 2 Temperaturfühlern vorverkabelt. Er bietet Ihnen ein kontraststarkes Display mit Hintergrundbeleuchtung, Piktogramme die zur Beschreibung der Einstellungen dienen und ist mit einem Starthilfe-Assistent ausgestattet. Das Netzanschlusskabel des Reglers ist mit einem Schuko-Stecker versehen.
Hydraulikvarianten des MHCC Regler:
- gemischter Heizkreis
- gemischter Heizkreis mit Wärmeanforderung (z. B. Brenner, Wärmepumpe)
Konnektivität mit anderen Sorel Produkten:
- °CALEON Raumcontroller
- °CALEONbox
- TDCs Solarregler
- Datalogger
Vorteile der Pumpengruppe im Überblick:
- kompakte Station - komplett montiert - fertig zum Einbau
- 3-Wege-Mischer, welcher mit einem motorischen Stellantrieb gesteuert werden kann
- einfache Installation und Instandhaltung, Kontrolle und Austausch der Pumpe ohne Anlage entleeren zu müssen
- vor Ort kann der Vorlauf mit dem Rücklauf vertauscht werden
- wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss
weitere Informationen zum verbauten Heizungsegler MHCC im Überblick:
- 4 Sensoreingänge
- 1 Ausgang umschaltbar 0... 10 V oder PWM zur modulierenden Brenneransteuerung bzw. Drehzahlregelung von Hocheffizienzpumpen
- Setup-Wizard - führt Schritt für Schritt durch alle notwendigen Einstellungen für eine schnelle und einfache Inbetriebnahme
- netzwerkfähig mit Hilfe des Dataloggers - Monitoring und Fernbedienung der Heizung über PC, Smartphone und Tablet
- Antiblockierschutz, Frostschutz, Pufferentladeschutz
- Data-Logging - über Micro SD-Karte zur Speicherung aus Auswertung von Anlagedaten
- kontrastreiches beleuchtetes Display (128 x 64 dots) mit umfangreichem Volltext- und Grafikmodus
- selbsterklärende Bedienerführung über 4 Eingabetasten als Softkeys
- RTC Real Time Clock mit >24h Gangreserve
- weißes Gehäuse RAL9003
- Schutzart IP40
- Maße HxBxT: 163x110x51 mm
- Menü in 9 Sprachen vorhanden
Lieferumfang der Pumpengruppe:
- Hocheffizienz-Zirkulationspumpe Wilo Stratos Pico OEM 25/1-6 mit integrierter konstanter oder variabler Druckkontrolle
- Medium Heating Controller MHCC steckerfertig verkabelt und geprüft, inkl. 1 x TR/S1,5-Pt1000 Rohranlegefühler + 1 x TA55 Außenfühler für eine optimale Temperaturmessung
- Vorlauf rechts, Rücklauf links
- 2 x Kugelventile mit Thermometer
- 3-Wege-Mischventil mit KVS 10,0
- Servomotor mit 90 ° Betriebsbereich
- Montage- und Bedienanleitung
optionales Zubehör zur Bereitstellung der Sorel Connect Technik:
SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Die Regelung MHCC, kann mittels des optional erhältlichen Datalogger netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.
Die Verwendung eines Raumthermostats (z. B. RC21) ermöglicht die Fernbedienung der Heizungsanlage. So kann die Vorlauftemperatur gemäß den persönlichen Anforderungen manuell variiert werden, oder aber automatisch in Anhängigkeit der Raumtemperatur, indem die Thermostatfunktion des Reglers aktiviert wird.
Mithilfe eines externen Relais kann ein 0-10V / PWM Ausgang genutzt werden, um eine Schaltleistung von 230 VAC oder einen potentialfreien Wechselkontakt zu erhalten. So können Sie den Relaisausgang so konfigurieren, dass Sie einen vollwertigen zusätzlichen Ausgang erhalten um ggf. einen Öl-, Gaskessel oder Pelletkesselanlage anzusteuern.
✔ deutsche Ingenieurskunst
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 250 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852589702 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 466 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| 24 VDC Ausgang für externe Geräte | bis zu 2 Watt |
| Anzahl der Fühler | 2 x Pt1000 (1 x TR/S1,5 Rohranlegefühler, 1 x TA55 Außenfühler) |
| Data-Logging auf microSD Karte | via Datalogger |
| Ethernetanschluss | via Datalogger |
| Gehäusefarbe | RAL 9003 |
| Kabellänge | 1,5 m Silikonkabel |
| kompatibler Raumthermostat | °CALEON / RC20 / RC21 |
| Schutzart | IP40 |
| Messbereich | TR/S1,5 -50 °C bis +180 ° C, TA55 -40 °C bis +70 ° C |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 215 mm |
| Artikel Einheit | Set |
| WEEE-Reg.-Nr. DE | 23479719 |
| Gewicht | 8,14 kg |
