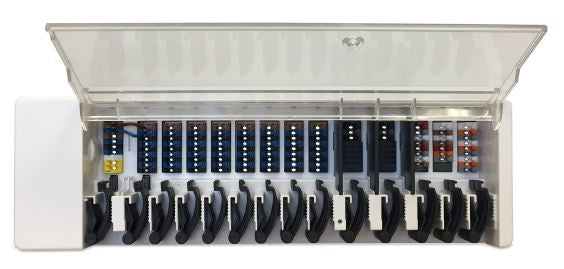

°CALEONbox von Sorel zur Einzelraum-Reglung von Flächenheizungen für Heizsysteme und Kühlsysteme (mit Feuchtigkeitssonde)
Die neue °CALEONbox Clima von Sorel ermöglicht die flexible und komfortable Einzelraumreglung von Flächenheiz- und Kühlsystemen. Sie regelt bis zu acht Heizzonen und stellt somit einzeln für jede Zone und für jede Tageszeit die gewünschte Raumtemperatur sicher. Weitere Ausgänge können mit den wählbaren Zusatzfunktionen frei belegt werden. Möglich sind beispielsweise die Drehzahlregelung der Heizungspumpe, die modulierende Ansteuerung einer Wärmequelle, eine Alarmfunktion oder die witterungsgeführte Regelung des Heizkreismischers.
Proaktive Taupunktberechnung
Mit der Funktion Saisonschalter wird zwischen Heiz- und Kühlmodus umgeschaltet. Zu diesem Zweck wird, z. B. eine Wärmepumpe invertiert oder eine separate Kühlmaschine aktiviert. Mithilfe des integrierten Feuchtigkeitssensors berechnet der Raumcontroller den Taupunkt und passt die Vorlauftemperatur entsprechend an, um Feuchtigkeitsschäden zu vermeiden. Wenn mehrere Raumcontroller oder geeignete Kombinationssensoren installiert sind, kann dies bei Bedarf für jede Zone separat erfolgen.
Benutzerfreundlich von der Montage bis zum Einstellen der Zeitprogramme
Normalerweise dauert die Verdrahtung in einem Haus mit traditionellen Reihenklemmen bis zu einer Stunde. Mit der °CALEONbox sparen Sie viel Zeit, weil die farbigen Klemmenblöcke die korrekte Zuordnung der Drähte vereinfachen.
Die Konfiguration der °CALEONbox Clima erfolgt im Volltext über das Touch-Display der °CALEON Raumcontroller. Diese dienen zudem als intuitiv bedienbares Interface für Bewohner jeden Alters, um Wunschtemperaturen, Heizmodi oder ein persönliches Zeitprogramm einfach einzurichten. Zur Parametrisierung der °CALEONbox Clima benötigen Sie mindestens einen °CALEON Room Controller. Das Zusammenspiel aus °CALEONbox und °CALEON Raumcontrollern sorgt für eine ganzheitliche Betrachtung des Heiz- und Kühlsystems: da °CALEON nicht nur das Zonenventil regelt, sondern auch die Vorlauftemperatur beeinflusst, wird die Raumtemperatur noch präziser und schneller eingestellt.
Folgende Anschlüsse besitzt die °CALEONbox:
- 20 x 1-Wire-Sensoreingänge Temperaturfühler - Messbereich -55 °C bis 125 °C, weitere Temperaturfühler über das CAN Netzwerk
- 3 x Ausgang umschaltbar 0... 10V oder PWM zur Drehzahlregelung von Hocheffizienzpumpen
- 8 x 3 Heizzonen
- 9 x mechanisches Relais 230 VAC - 1 x für Heizungspumpe, 8 x für Stellantriebe
- 2 x Zusatzfunktion potentialfreies Relais max. 4 A, mit Wechselkontakt
- bis zu 8 °CALEON können von der Box mit 24VDC Betriebsspannung versorgt werden, bei Anschluss weiterer °CALEON ist ein zusätzliches Netzteil erforderlich - max. 6 Watt für externe Geräte
Konnektivität mit anderen Sorel Produkten:
- °CALEON Raumcontroller ➜ in Verbindung mit °CALEON Smart Room Controller ist eine Steuerung per App (kostenlos) und via WIFI möglich
- HCCs Heizungsregler
- FWCs Frischwasserregler
- Datalogger
Durch den Datalogger ist es möglich, das System der einzelnen Wohnung oder des gesamten Systems einzuschalten und seine Funktionsweise von einem PC aus zu überwachen.
Anwendungsbeispiele für den Heizkreisregler
Der Zugriff per App ist ebenso möglich wie das Aufspielen von Firmware Updates per WiFi (in Verbindung mit °CALEON Smart Room Controller), sodass sich das System nach der Installation laufend selbst verbessern kann. Regeltechnisch sorgt zudem das Zusammenspiel aus °CALEONbox und Raumcontrollern für eine ganzheitliche Betrachtung des Heizsystems.
Vorteile des °CALEONbox Clima im Überblick:
- Regelung von 8 Heiz- und Kühlzonen mit je 1 - 3 Stellantrieben
- durch die laufende Taupunktkontrolle in jedem Raum wird ein sicherer und effizienter Kühlbetrieb ermöglicht
- Erfassung der Raumtemperatur und Luftfeuchtigkeit in Verbindung mit °CALEON Raumcontrollern oder 1-Wire Sensoren
- komfortable Systemkonfiguration per Touch und in Volltext über °CALEON Roomcontroller - zeitgleich hochwertiges Raumthermostat für den Endanwender
- der Inbetriebnahme-Assistent verhilft zur schnellen und korrekten Ersteinrichtung
- einfache Systemwartung durch Software-Updates per WiFi sowie elegante Smartphone-App für den Endanwender mit °CALEON Smart Room Controller
- der Inbetriebnahme-Assistent verhilft zur schnellen und korrekten Ersteinrichtung
- 2 getrennte CAN-Bus Schnittstellen für Gebäudenetzwerk und privates Etagen- oder Wohnungsnetzwerk
- vernetzbar mit anderen SOREL Produkten über CAN-Bus
- Ansteuerung von Mischern, Ventilen und Energieerzeuger über 0-10V / PWM
- 2 zusätzliche potenzialfreie Wechselkontakte (Klemmen J und K) für flexible Belegung
- einfach zu installieren durch innovative Zugentlastung und farbige Klemmleiste
- Echtzeituhr RTC mit >24 Std. Gangreserve
Im Lieferumfang enthalten:
- 1 x Heizkreisregler für Flächenheiz- und Kühlsysteme °CALEONbox Clima
- 2 x Ersatzsicherungen
- zusätzliche Trennwand für Nutzung von nicht 230 VAC Stellantrieben
- 1 x Hutschiene (H= 35 mm, L= 280 mm)
- Montagezubehör (2 x Schrauben 3,5 x 35 mm, 2 x Dübel S6)
- 1 x Montage- und Bedienungsanleitung
Optionales Zubehör:
- °CALEON Room Controller - mindestens 1 Controller ist erforderlich zur Parametrisierung der °CALEONbox
- 1-Wire digitale Room Sensoren Aufputz oder Unterputzvariante - zur effektiven Ermittlung der Raumtemperatur bzw. Luftfeuchtigkeit
- 1-Wire Tauch- und Bodenfühler - zur Temperaturermittlung in gasförmigen und flüssigen Medien
- 1-Wire Rohranlegefühler - zur Oberflächentemperaturermittlung z. B. an Kalt- und Warmwasserleitungen
Hinweis: Finden Sie in 7 Schritten die richtigen Komponenten zur Regelung Ihres Flächenheiz- und Kühlsystems mit der °CALEONbox über den °CALEONbox Konfigurator.
