Komplett vormontierte und geprüfte 2-Wege Pumpengruppe mit 3-Wege-Mischer, Servomotor und LHCC Regelung inkl. Fühlern.
Ihre persönliche Sorel-Kaufberatung:
Die einbaufertige, professionelle Heizkreispumpengruppe mit der elektronischen Regelung LHCC ist für den Einsatz von bis zu 2 gemischten Heiz- und Kühlkreisen sowie einer zuschaltbaren Funktion geeignet. Die Station ermittelt anhand der Außentemperatur und der eingestellten Heizungskennlinie die korrekte Vorlauftemperatur des Heizkreises.
Die Pumpengruppe ist mit einer energiesparenden Wilo Stratos Pico OEM 25/1-6 Pumpe ausgestattet. Die hocheffiziente Wilo Stratos Pico Umwälzpumpe Wilo wird elektronisch geregelt und kann im Vergleich zu ungeregelten Pumpen Energieeinsparungen von bis zu 90 % erzielen. Dank der widerstandsfähigen Materialien und der modernsten Elektronik bietet die Pumpengruppe einen zuverlässigen Lauf. Neben der benutzerfreundlichen Bedienung zeichnet sich die Wilo Stratos Pico auch durch die automatische Entlüftung aus. Die Entlüftung kann über das Menü ausgewählt werden, ideal nach Wartungsarbeiten oder einer Neuinstallation. Auf diese Weise können störende Geräusche sowie Leistungsverluste reduziert oder gar verhindert werden.
Alle anderen für den Betrieb der Heizungssystems erforderlichen Hydraulikkomponenten sind in der Pumpengruppe enthalten. Dies ermöglicht eine schnelle und einfache Installation. Um Wärmeverluste zu vermeiden, befinden sich alle Bauteile innerhalb der Dämmschale. Falls es keinen Heizkreisverteiler gibt, kann die Pumpengruppe mithilfe der Montageplatte auf der Rückseite an einer Wand oder an einem Speicher angebracht werden.

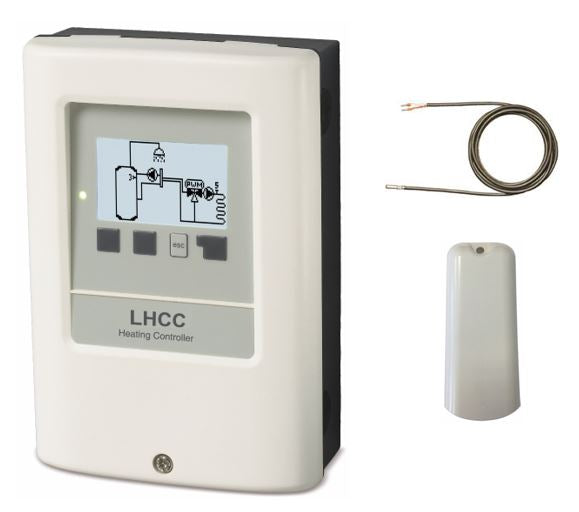

Der eingebaute LHCC-Heizungsregler ist bereits mit 2 Temperaturfühlern vorverkabelt. Er bietet Ihnen ein kontraststarkes Display mit Hintergrundbeleuchtung, Piktogramme die zur Beschreibung der Einstellungen dienen und ist mit einem Starthilfe-Assistent ausgestattet. Das Netzanschlusskabel des Reglers ist mit einem Schuko-Stecker versehen.
|
|
Im Basissystem nicht verwendete Rails, werden als "freies Relais" bezeichnet. Dieses kann dann einer diversen Zusatzfunktion zugeordnet werden. Dabei ist jede Zusatzfunktion nur einmal verwendbar.
Zusatzfunktionen für den Large Heating Controller können sein:
|
|
|
SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Die Regelung MHCC, kann mittels des optional erhältlichen Datalogger netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.
Die Verwendung eines Raumthermostats (z. B. RC21) ermöglicht die Fernbedienung der Heizungsanlage. So kann die Vorlauftemperatur gemäß den persönlichen Anforderungen manuell variiert werden, oder aber automatisch in Anhängigkeit der Raumtemperatur, indem die Thermostatfunktion des Reglers aktiviert wird.
Mithilfe eines externen Relais kann ein 0-10V / PWM Ausgang genutzt werden, um eine Schaltleistung von 230 VAC oder einen potentialfreien Wechselkontakt zu erhalten. So können Sie den Relaisausgang so konfigurieren, dass Sie einen vollwertigen zusätzlichen Ausgang erhalten um ggf. einen Öl-, Gaskessel oder Pelletkesselanlage anzusteuern.
Die neuen PWM-Stellantriebe ARA598 werden in Kombination mit einem Heizungsmischer eingesetzt und per PWM-Signal vom Heizungsregler angesteuert, um die gewünschte Vorlauftemperatur besonders schnell und präzise einzustellen.
SOREL-Geräte z. B. HCC-Regler, Datalogger, °CALEON Room Controller oder °CALEONbox für Flächenheiz- und Kühlsysteme können Mittels CAN-Bus miteinander vernetzt werden um miteinander zu kommunizieren. Somit regeln Sie größere Systeme intelligent und effizient.
✔ deutsche Ingenieurskunst
| Abmessung | 500 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 250 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852589719 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 466 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| 24 VDC Ausgang für externe Geräte | bis zu 6 Watt |
| Anzahl der vordefinierten Anwendungen | 23 |
| Anzahl der Fühler | 2 x Pt1000 (1 x TR/S1,5 Rohranlegefühler, 1 x TA55 Außenfühler) |
| Data-Logging auf microSD Karte | via Datalogger |
| Ethernetanschluss | via Datalogger |
| Fühlereingänge Gesamt | 10 |
| Gehäusefarbe | RAL 9003 |
| Heizkreis mit Mischer | 0 - 2 |
| Heizkreis ohne Mischer | 0 - 2 |
| programmierbare Heizkreisbetriebszeiten pro Tag | 2 x 3 |
| Kabellänge | 1,5 m Silikonkabel |
| kompatibler Raumthermostat | °CALEON / °CALEON Clima / RC20 / RC21 |
| Schutzart | IP40 |
| Messbereich | TR/S1,5 -50 °C bis +180 ° C, TA55 -40 °C bis +70 ° C |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 215 mm |
| Artikel Einheit | Set |
| WEEE-Reg.-Nr. DE | 23479719 |
| Gewicht | 8,14 kg |
| Anfrage | nein |
| Hersteller | Color-fire |
| Modell (Multisplit) | Outdoor unit: Indoor unit 1/2/3: Indoor unit 4/5: |
| Verpackungseinheit | VE |
