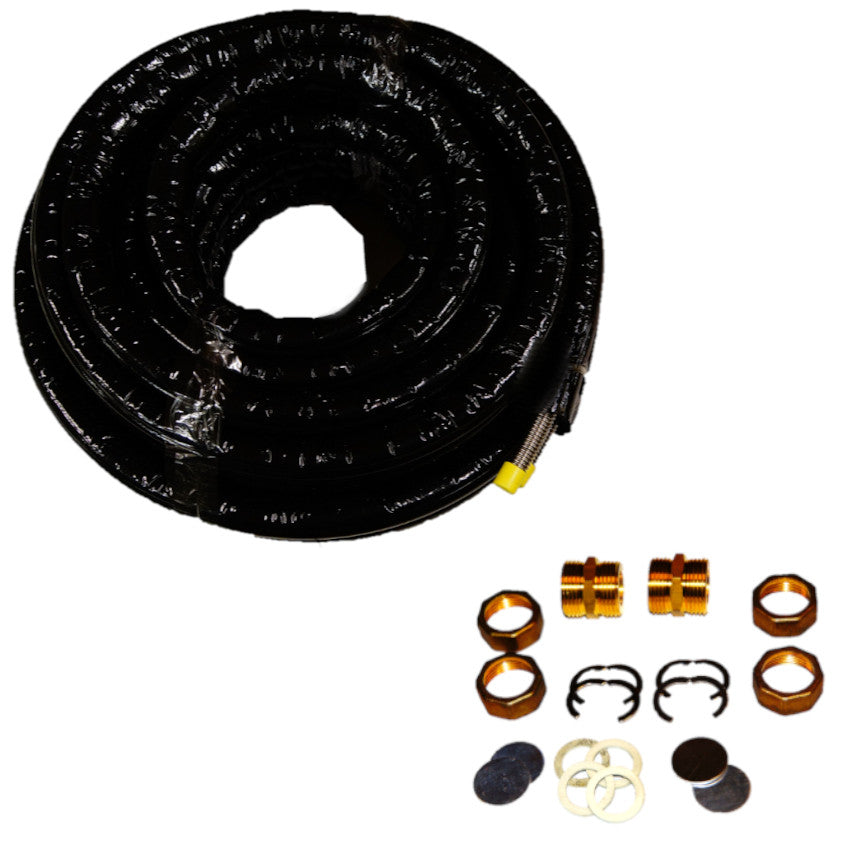

Solarflex Solarleitung Solarrohr Edelstahlwellrohr 20m | DN16 | 13mm Iso
Das flexible Edelstahlwellrohr verbindet einfach und unkompliziert ihren Solarkollektor mit einem Wärmetauscher. Als 20 Meter Rolle mit Anschlusset.
Produktdatenblatt
Ihre persönliche Austroflex-Kaufberatung:
Produkt Details
Beschreibung
Solarflex Doppelrohr EWK | DN 16 mit Fühlerkabel auf 20 Meter Rolle | Dämmstärke 13mm
Das flexible Doppelrohrsystem der Firma Austroflex für die Verwendung im Solarthermie-Bereich. Dank einer speziellen Klebetechnologie lässt sich das Doppelrohr einfach trennen. Das Edelstahlwellrohr ist nach DIN 1.4404 genormt. Die EPDM-Kautschukdämmung ist FCKW frei. Die Schutzfolie auf der Isolierung ist extra Reißfest. Die Dämmung ist UV-stabilisiert und enthält ein Halogenfreies Flammschutzmittel. Das mitgelieferte Fühlerkabel kann an einem Thermometer angeschlossen werden, mit dem sie ständig die Temperatur im Blick haben.
Die Firma Austroflex
Austroflex wurde 1985 gegründet und beschäftigt sich von Beginn an mit Technischer Isolierung und Fernwärme sowie ab Mitte der 90er Jahre mit Solaranbindungssystemen. Zu den Hauptprodukten zählen ebenso Steinwollrohrschalen, Polyethylen Isolierschläuche, Fußboden Isoliersysteme sowie ein komplettes Programm im Bereich Rohr- und Plattenisolierungen mit speziellen Lösungen für die Industrie.
Technische Details des Solarrohr im Überblick
- Temperaturbereich von -45 bis +150 °C
- Wasseraufnahme < 0,1 kg/m² (EN 13472 / EN 1609)
- Korrosionsbeständigkeit nach EN 13468
- Maximale Temperaturgrenze +175 °C (kurzzeitig)
- Brandschutzklasse E (DIN EN 13823 ; EN ISO 11925-2)
- Wärmeleitfähigkeit 40°C ≤ 0,042
- Dämmstärke: 13mm
Details des Edelstahlwellrohres
- Biegeradius von 25mm
- Wasservolumen 0,29 L/m
- Max. Betriebsdruck bei 20 °C = 10 bar
- Max. Betriebsdruck bei 150 °C = 6,7 bar
Technische Daten des Fühlerkabels
- PVC-isoliertes Flachkabel (flexibel)
- 2 x 0,50 mm²
- Temperaturbereich von +5 bis +70 °C
- Farbe: schwarz/rot
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | nicht mehr lieferbar |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 9009590048202 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Maximale Umgebungstemperatur | -45 bis +150 °C |
| Maximale Wassertemperatur | +175 °C |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohranschlüsse | DN 16 |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | Set |
| Gewicht | 12 kg |
| Zulässiger Einsatzbereich | Solarthermie |
| Anfrage | nein |
| Verpackungseinheit | VE |
