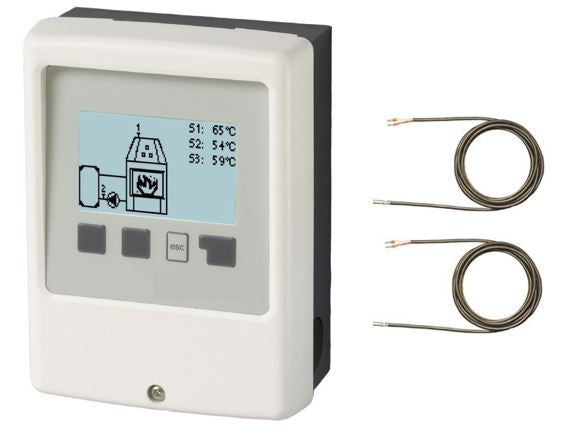

Sorel Biomasseregler für Feststoffbrennkessel | SBMC | 2 Fühler
Der Biomasseregler SBMC ermöglicht eine effiziente Nutzung und Funktionskontrolle Ihrer Anlage bei intuitiver Bedienbarkeit.
Produktdatenblatt
Ihre persönliche Sorel-Kaufberatung:
Produkt Details
Beschreibung
kompakter Biomasse Controller für Feststoffkessel mit Pufferspeicher vom Hersteller Sorel | mit 2 Fühlern TT/S2
Spezieller Controller mit adaptierter Drehzahlregelung für Heizsysteme mit Festbrennstoffkessel. Sorgt für konstante Ladetemperatur auch während der Startphase.
Bei jedem Eingabeschritt sind jeder Eingabetaste passende Funktionen zugeordnet und darüber textlich erklärt. Im Menü Messwerte und Einstellungen stehen neben Schlagwörtern auch Hilfetexte und Grafiken zur Verfügung.
Die Einrichtung läuft durch den integrierten Inbetriebnahme-Assistenten leicht von der Hand und ist schnell erledigt. Die Elektronik befindet sich im Gehäuseoberteil, ist auf dem Klemmanschluss aufgesteckt und leicht trennbar. Die Anschlussklemmen sind fest im Gehäuseunterteil integriert. Alle Kabel können im Klemmraum mit Zugentlastung versehen werden.
Folgende Anschlüsse besitzt der SBMC:
- 3 x Sensoreingänge für Pt1000-Temperatursensoren
- 1 x Relaisausgänge 230VAC
- 1 x Ausgänge 0..10V oder PWM-Signal (zur modulierten Brennersteuerung)
Hydraulikvarianten des SBMC Regler:
- Speicher und Feststoffkessel
Einsatzbereich:
- Kaminofen mit Speicher (z. B. wassergeführte Kaminöfen)
- Festbrennstoffkessel mit Speicher
Vorteile des SBMC im Überblick:
- 3 Sensoreingänge
- inkl. 2 x TT/S2 - Pt1000 Temperaturfühler
- Setup-Wizard - führt Schritt für Schritt durch alle notwendigen Einstellungen für eine schnelle und einfache Inbetriebnahme
- umfangreiche Einstellmenüs mit Erklärungen
- Thermostatfunktion zur Speicheraufheizung, Antilegionellenaufheizung oder einfach als 3-fach Speichertemperaturanzeige
- Antiblockierschutz
- kontrastreiches beleuchtetes Display (128 x 64 dots) mit umfangreichem Volltext- und Grafikmodus
- selbsterklärende Bedienerführung über 4 Eingabetasten als Softkeys
- RTC Real Time Clock mit >24h Gangreserve
- weißes Gehäuse RAL9003
- Schutzart IP40
- Maße HxBxT: 115x86x45 mm
- Menü in 2 Sprachen vorhanden
Im Lieferumfang enthalten:
- 1 x Biomasse Regler inkl. 2 x TT/S2 Temperaturfühler
- 2 x Schrauben 3,5 x 35 mm zur Wandmontage
- 2 x Dübel 6 mm zur Wandmontage
- 4 x Zugentlastungsschellen mit 8 Schrauben
- 1 x Ersatzsicherung 2 AT
- 1 x Verbindungsklemme für PE-Schutzleiter
- 1 x Montage- und Bedienungsanleitung
Weiteres Zubehör für den SBMC Biomasseregler:
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen.
✔ erfolgreicher Hersteller für Solar- und Heizungsregler
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 86 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852170481 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 115 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Anzahl der Fühler | 2 x Pt1000 (TT/S2 Temperaturtauchfühler) |
| Schutzart | IP40 |
| Kabellänge | TT/S2 mit 2 m Silicon-Kabel |
| Messbereich | TT/S2 -50°C bis +180 ° C |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 45 mm |
| Artikel Einheit | Set |
| WEEE-Reg.-Nr. DE | 23479719 |
| Gewicht | 0,56 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
| GPSR-Informationen |
