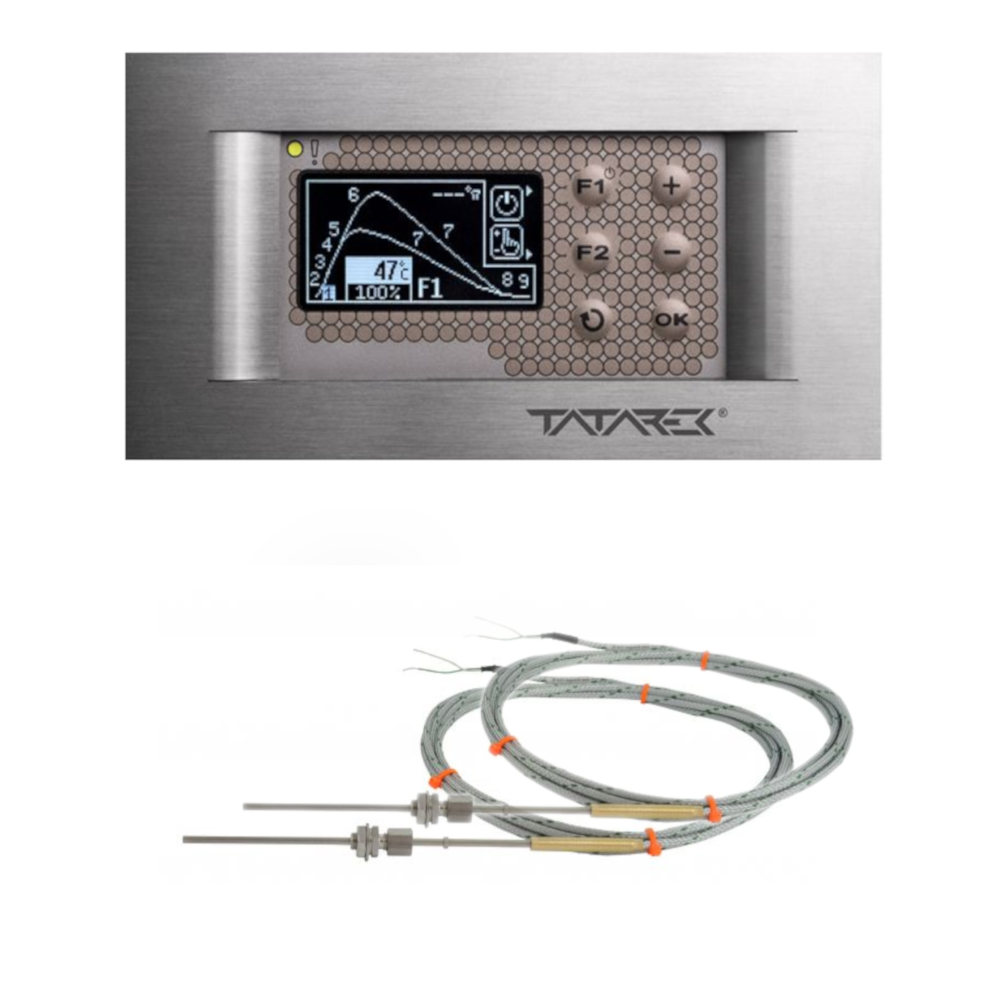

TATAREK RT-08 OS Grafik II Titanium | inkl. Abgastemperaturfühler
TATAREK RT-08 OS GRAFIK II Temperaturregler für traditionelle, NICHT wasserführende Kamine
oder
Produktdatenblatt
Ihre persönliche Tatarek-Kaufberatung:
Produkt Details
Beschreibung
RT-08 OS Grafik II - Abbrandsteuerung für Kachelöfen, Grundöfen, Kombiöfen und andere Kamine mit Wärmespeichersystemen
Verbrennungsoptimierer für traditionelle Kamine, Grundöfen oder Kamine mit Wärmespeichersystemen in Verbindung mit einer Luftdrosselklappe. Optimiert und regelt den Verbrennungsprozess variabel durch Steuerung mit einer Drosselklappe, die der Verbrennung, basierend auf der Temperatur des Rauchgases, Luft zuführt. Durch die optimale Luftzufuhr wird das Brennholz so schnell wie möglich aufgeheizt und durch eine kontrollierte Reduzierung (Schließung der Luftklappe) das Auskühlen des Ofens verhindert. Die gewonnene Wärme wird so lange wie möglich im Wärmespeicher gespeichert. Außerdem stellt die Steuerung im Titanium Edelstahl Design die aktuelle Brennkurve mit Parametern vom Brennvorgang auf ihrem leserlichen Display grafisch dar.
Im Lieferumfang ist ein Abgastemperatursensor für die automatische Regelung der Luftdrosselklappe (Thermoelement 1300 ° C) enthalten. Optional kann die Steuerung mit einem Türkontaktschalter arbeiten.
Technische Daten
- 2x Temperaturfühler Typ K (hitzebeständig bis 1300 °C)
- Begrenzt die maximale Verbrennungstemperatur
- Verlängert den Verbrennungsprozess erheblich
- Verringert den Kraftstoffverbrauch
- Stufenlos verstellbare Luftdrosselklappe
- Stellantrieb 230 V
- Vollautomatischer Betrieb des Verbrennungsprozesses (in 11 Phasen)
- Fehleranzeige
- Spült den Brennraum in der Burnout-Phase, um überschüssiges Rauchgas loszuwerden.
- Verfügbare Durchmesser der Luftklappe: 100, 120 und 150 mm
- Optional: Kombination mit einem TATAREK Tür-Sensor
- Optional: Kombination mit einem TATAREK CO-Melder
- Gibt Informationen über die Notwendigkeit zum Tanken
- Notstrom für die Drosselklappe im Falle eines Stromausfalls
- Schaltet die Luft ab, nach dem Abschluss des Brennvorgangs
- Verschiedene Sprachen wie z.B. Polnisch, Englisch, Deutsch, Tschechisch und Russisch
- Grafik-LCD (blau), um Informationen in grafischer Form über die Arbeitsleistung der Heizungsanlage und der Drosselklappe darzustellen
- Darstellung der Brennparameter der letzten 6 Tage, in Form eines Diagramms
- NUR in Version Unterputz verfügbar
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| General_Breite | 148 mm |
| Lieferzeit | 1 - 3 Werktage** |
| EAN | 4260566030842 |
| General_Höhe | 80 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Laststrom Ausgang | 3 x 250W/230V/50Hz |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Schutzart | IP |
| Schutzklasse | PN-EN 60730-2-1:2002 |
| Stromquelle | 230 V - 50 Hz |
| Stromverbrauch | 5 W |
| Design | Modern |
| Farbe | titan |
| Temperaturalarm Schaltpunkt | 85°C |
| Temperaturfühler | 3 x KTY81 (0...+100oC ) |
| Temperaturmessungsfehler | 0,5°C |
| General_Länge_Tiefe | 55 mm |
| Artikel Einheit | St |
| Gewicht | 0,5 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
