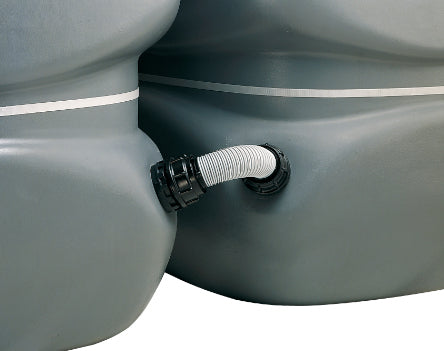

Rotex variocistern Verbindungs-Set zum Verbund von Grundspeicher und Erweiterungsspeicher. Zur einfachen Batterieaufstellung von Regenwasserspeicher.
Ihre persönliche Rotex-Kaufberatung:
Eine variocistern-Batterie besteht immer aus einem Speicher vom Typ variocistern A und einem oder mehreren Speichern vom Typ variocistern B. Um die einzelnen Speicher miteinander zu verbinden, benötigt man das hier erhältliche Verbindungs-Set.
Bevor die Verbindungsleitung aufgeschraubt werden kann, müssen die Schraubdeckel der Speicheranschlüsse abgeschraubt und der darunter liegende Verschluss-Stopfen entfernt werden. Bitte ziehen Sie die Überwurfmutter der Verbindungssätze nur von Hand an.
Die variocistern sind so aufzustellen, dass sich immer eine Verbindungsmöglichkeit zum benachbarten Behälter ergibt. So sind Block-, Reihen- und Winkelaufstellungen möglich.
Der Grundspeicher kann über einen der unteren Anschlüsse mit einem benachbarten B-Tank verbunden werden.
Achtung: Das Verbindungs-Set ist bereits beim Kauf eines Erweiterungsspeichers variocistern im Lieferumfang enthalten!
