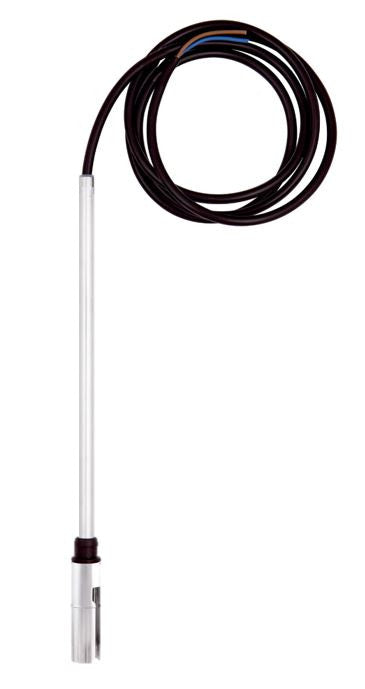

Zur Nachrüstung einer Grenzwertgeber-Kette ist der Grenzwertgeber erforderlich. Einsatz als Teil einer Abfüllsicherung zur Vermeidung von Überfüllungen von Behältern.
Ihre persönliche Rotex-Kaufberatung:
Der Grenzwertgeber muss verwendet werden, wenn eine bestehende Tankbatterie mit einer Grenzwertgeber-Kette nachgerüstet wird. Der Grenzwertgeber ist bereits im Grundpaket ANK 110115 enthalten.
Der Grenzwertgeber nutzt das Prinzip des temperaturabhängigen elektrischen Widerstands eines Kaltleiters. Über die elektrische Verbindung des Grenzwertgebers mit dem Tankwagen wird der Kaltleiter vor dem Betanken aufgeheizt. Erst nach dieser Aufheizzeit und dem Erreichen eines bestimmten Widerstandswerts schaltet die Abfüllsicherung am Tankwagen die Befüllung beziehungsweise die Pumpe frei.
Erreicht das Heizöl im Tank bei der Befüllung den Kaltleiter im Grenzwertgeber, kühlt dieser ab. Dadurch ändert der Grenzwertgeber sprungartig seinen elektrischen Widerstand. Diese Widerstandsänderung bewirkt, dass die Steuereinrichtung in der Abfüllsicherung des Tankwagens das Absperrventil des Tankwagens schließt und die Befüllung sofort beendet.
Der Grenzwertgeber besteht aus:
Die Sonde des Grenzwertgebers ist von 60 bis 310 mm einstellbar, mit einer Feststellschraube gesichert und mit einem O-Ring abgedichtet. Der Grenzwertgeber hält Druckproben bis 1 bar Überdruck stand. Das Sondenrohr ist mit einer Markierung und der Zahl 330 versehen. Diese Zahl gibt das Abstandsmaß von der Markierung bis zum Ansprechpunkt des Grenzwertgebers in mm an.
Der Fühler (Kaltleiter) ist ein am unteren Ende der Sonde fest eingebauter temperaturabhängiger PTC-Widerstand. Der Einschraubkörper mit Außengewinde M 60 x 4 trägt gleichzeitig den Anschluss für die Entnahmeleitung, den Erweiterungssatz sowie das Sicherheits-Rückschlagventil.
Die Anschlussarmatur ist eine Einrichtung zur elektrischen Verbindung des Grenzwertgebers mit dem Tankwagen. Der Grenzwertgeber entspricht den Anforderungen der TRwS (Technische Regel wassergefährdender Stoffe) DWA-A 791 mit der Zulassungs-Nummer Z-65.17-182.
Die Grenzwertgeber ist für Heizöltanks der Serie variosafe VSF 600/750/1000/1500 geeignet.
Abgabe nur in haushaltsüblichen Mengen, solange der Vorrat reicht!
ROTEX ✔ setzt Trends mit innovativen und umweltschonenden Heizsystemen!
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4024749059224 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 330 mm |
| Artikel Einheit | Set |
| Verpackungsmaße | HxBxT 100x500x100 mm |
| WEEE-Reg.-Nr. DE | 20474025 |
| Gewicht | 0,4 kg |
