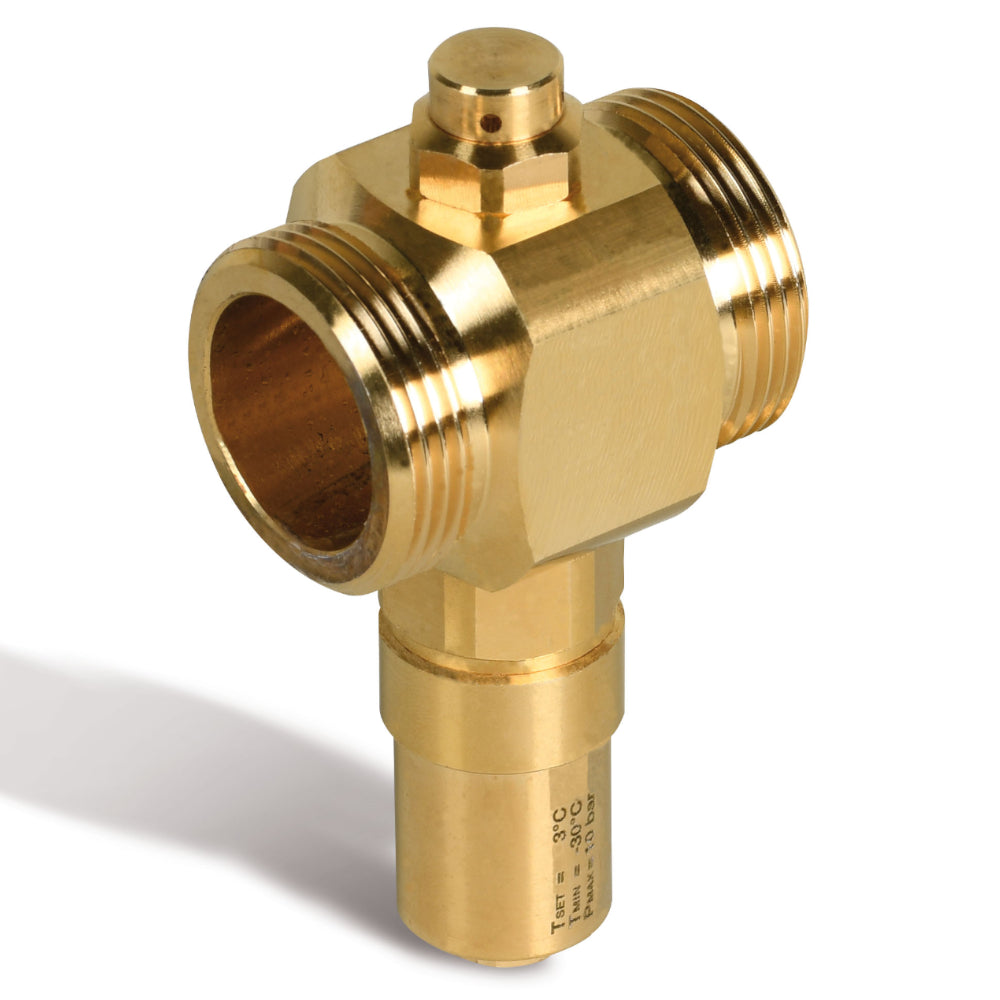

Das Messing-Frostschutzventil für Wärmepumpen-Außenmodule verhindert Schaden durch Eisbildung bei einer Wassertemperatur von unter 3 °C.
oder
Ihre persönliche REMKO-Kaufberatung:
Das Frostschutzventil öffnet sich bei Wassertemperaturen unter + 3 °C. Somit wird bei korrekter Montage des Ventils ein Schaden durch Eisbildung im System verhindert. Fällt die Stromversorgung bei einer Wassertemperatur von < 3 °C aus, trennt die Gruppe den äußeren vom inneren Anlagenteil. Das Frostschutzventil wird aktiviert und entleert die Anlage. Sobald die Stromversorgung wieder funktioniert, wird die Umwälzung aktiviert und die Anlage über die Füllarmatur mit dem Nenndruck befüllt.
Das Ventil darf nur senkrecht installiert werden. Es muss im kälteren Abschnitt der Anlage montiert werden, und immer möglichst weit weg von beeinträchtigenden Wärmequellen. Weiterhin muss es einen 15 cm Abstand zum Boden haben, damit das Ablaufen des Wassers aus dem Ventil nicht durch Eis behindert werden kann.
Liegen beiden Anschlüsse der Wärmepumpe im unteren Maschinenabschnitt, kann ein einziges Frostschutzventil nicht die komplette Entleerung des äußeren Anlagenteils sichern, da die Verbindungen mit dem Wärmetauscher im oberen Maschinenabschnitt liegen. Bei dieser Konfiguration müssen daher zwei Frostschutzventile im unteren Abschnitt jeder Abzweigung installiert werden, damit die Schutzarmatur einwandfrei funktioniert. Die Leitungen müssen so verlegt sein, dass kein Siphon entsteht, da dieser die Entleerung eines Rohrabschnittes verhindern könnte.
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 5 - 15 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4026415148942 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Gehäuse | aus Messing (EN 12165 CW614N) |
| Nenndruck | max. 10 bar |
| Umgebungstemperatur | -30 °C bis +60 °C |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| WEEE-Reg.-Nr. DE | 34763940 |
| Gewicht | 0,5 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
