ThermoFlux Pufferspeicher PBM 800 | ohne Isolierung | ohne WT
Der ThermoFlux Pufferspeicher PBM ist für Heizungswasser, besitzt 778 Liter Nennvolumen, und hat eine Muffenanordnung von 90°. Im Lieferumfang ist keine Isolierung enthalten!
oder
Produktdatenblatt
Ihre persönliche ThermoFlux-Kaufberatung:
Produkt Details
Beschreibung

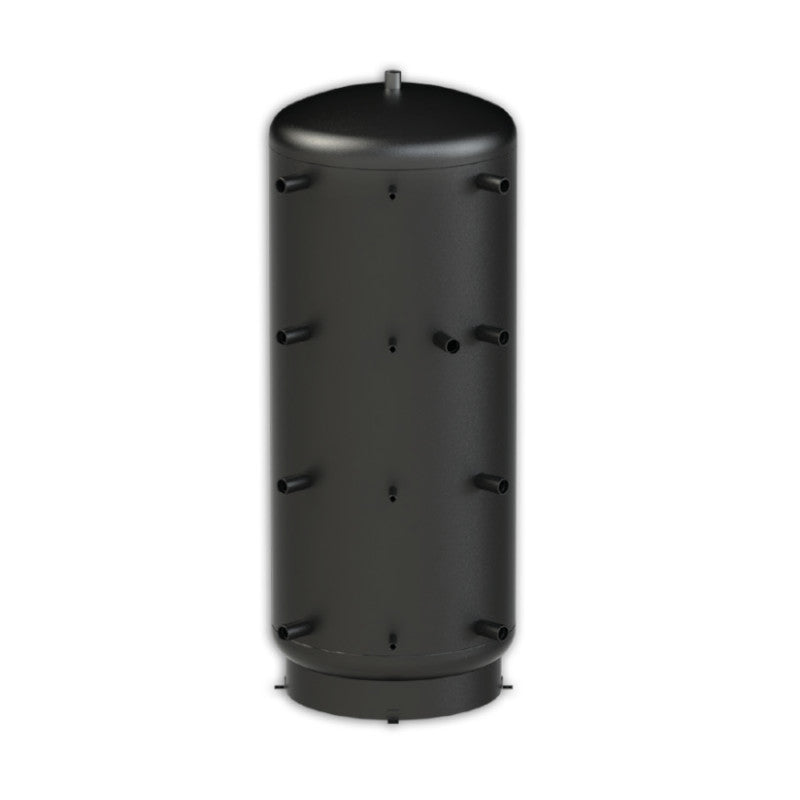

ThermoFlux Pufferspeicher PBM 800 ohne Wärmetauscher und ohne Isolierung | 90° Muffenanordnung | Nennvolumen von 778 Liter
Der Pufferspeicher Typ PBM von ThermoFlux mit ausreichenden Anschlüssen wird in Heizungs-, Festbrennstoff- und Solaranlagen sowie Blockheizkraftwerken eingesetzt. Bei diesem Speicher handelt es sich um einen reinen Heizungspufferspeicher ohne Wärmetauscher und somit keine Möglichkeit für die zukünftige Anbindung von z. B. Solar. Da die Wärmetauscher fest eingeschweist werden, können Sie nicht nachgerüstet werden, und entfernt werden.

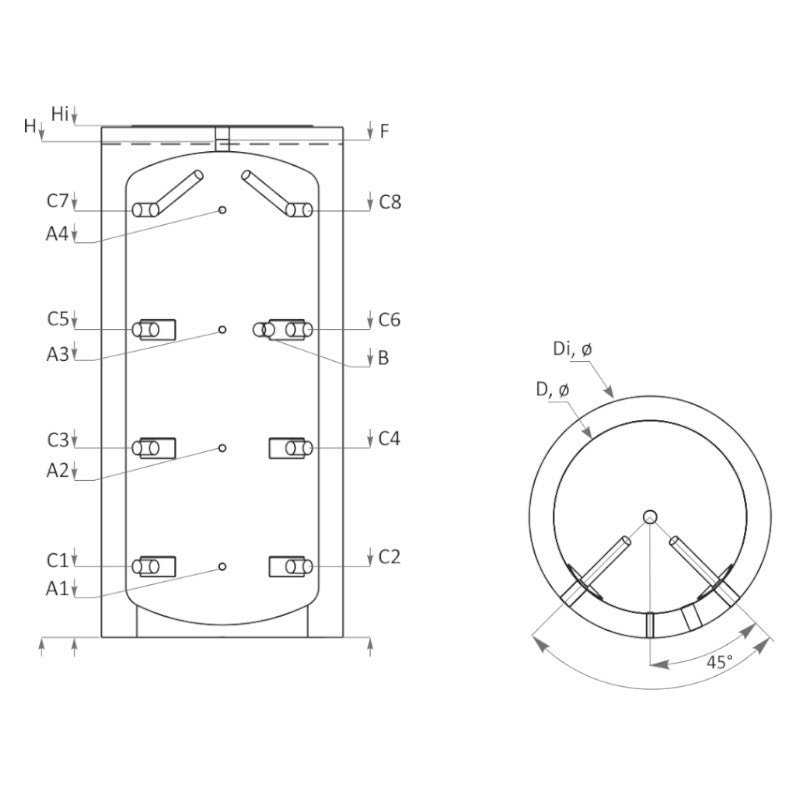

Für die Gewährleistung einer optimalen Montage sind die Muffen des Pufferspeichers in einem Winkel von 90° angeordnet. Dadurch ist auch die Verbindung mit mehreren ThermoFlux Pufferspeichern, speziell auch mit unseren Speicher-Verbindern möglich. Die richtige Dimensionierung finden Sie in unserem Blog für Pufferspeicherdimensionierung.
Was ist ein Pufferspeicher und wo liegen die Vor- und Nachteile?
Als Pufferspeicher wird ein "Wärmespeicher" einer Heizungsanlage bezeichnet, welcher mit Wasser befüllt ist. Er dient dazu, Differenzen zwischen der erzeugten und der verbrauchten Menge an Wärme auszugleichen und Leistungsschwankungen zu mildern. Auf diese Art und Weise kann die Wärmeerzeugung weitestgehend unabhängig vom Verbrauch der Anlage betrieben werden, wodurch sich für viele verschiedene Wärme- und Energiequellen ein besseres Betriebsverhalten und ein höherer Wirkungsgrad erzielen lassen.

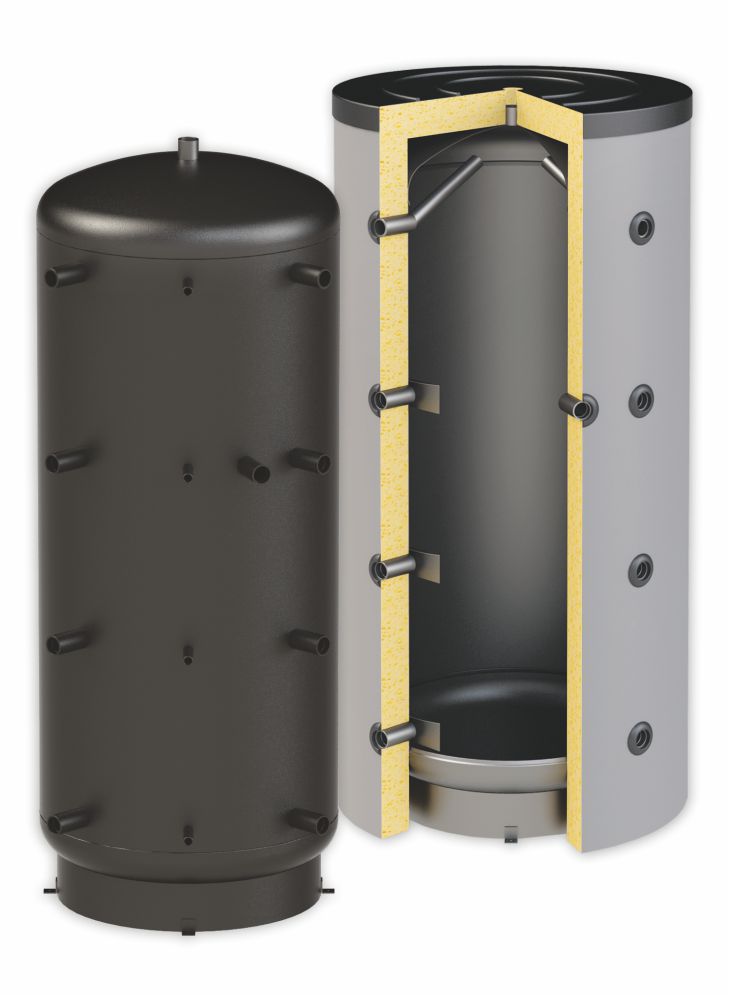

Folgende Isolierungen lassen sich mit dem PBM 800 kombinieren:
- C-Isolierung
- B-Isolierung
Technische Daten und Vorteile im Überblick:
- Behälter aus Qualitätsstahl 4 mm
- Behälter innen roh, außen grundiert
- Betriebsdruck Behälter 3 bar
- Betriebstemperatur Behälter 95°C
- Alle Gewinde sind innenliegend
- Die Anschlüsse sind im 90 Grad Winkel angeordnet
- Heizstab optional
- hoher Wirkungsgrad in Verbindung mit Isolierung
- Eingang für Heizstab: 1 1/2''
- Nutzvolumen von 778 Liter
Im Lieferumfang enthalten:
- 1 x ThermoFlux Pufferspeicher PBM 800
Im Lieferumfang ist keine Isolierung enthalten!
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 5–10 Werktage |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| Durchmesser mit Vlies | 990 mm |
| General_Durchmesser | 790 mm |
| Durchmesser ohne Isolierung | 790 mm |
| EAN | 4260454520431 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 1838 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kippmass | 1877 mm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nutzinhalt | 778 Liter |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Höhe ohne Isolierung/mit Isolierung | 1838 / ca. 1888 mm (je nach Isolierung) |
| Wärmeverlust | 103 W (C-Isolierung) / 72 W (B-Isolierung) |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Bereitschaftswärmeaufwand | 2,5 kWh/24h (C-Isolierung) / 1,8 kWh/24h (B-Isolierung) |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Pufferspeichervolumen | 800 Liter |
| Gewicht | 108 kg |
| zul. Betriebsüberdruck | 3 bar |
| zul. Betriebstemperatur | bis 95°C |
| Anfrage | nein |
| Verpackungseinheit | VE |
