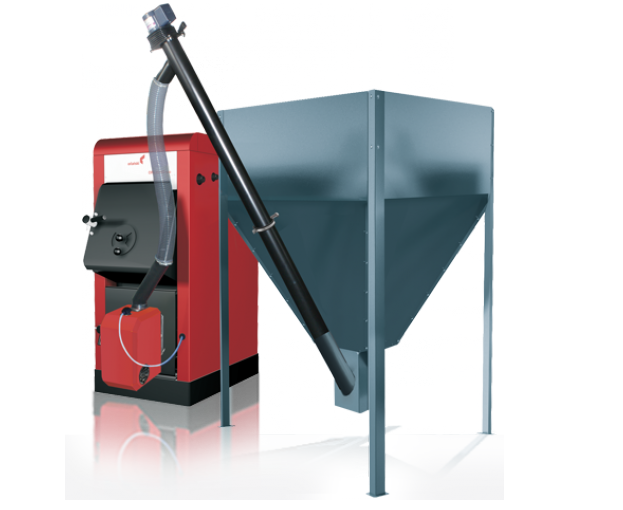

Pelletkesselset Orligno 100 | 16 kW Heizung und Brauchwasser

Der Orligno 100 ist der Anspruch an die Funktionalität des Festbrennstoff Kessels, um die Erweiterung der Pelletsverbrennung. Der Austausch der Tür ermöglicht den Umbau des traditionellen Kessels auf eine Pelletsanlage.

Die Konstruktion wurde so angepasst, dass in keiner der beiden Varianten Kompromisse eingegangen werden müssen. So werden bei der konventionellen Verbrennung auf Rost, wie auch bei dem Pelletbrenner optimale Abbrand-Voraussetzungen geschaffen.

Der Orligno 100 ist vollkommen Brennstoffunabhängigkeit ohne Kompromisse!

Der Orligno 100 mit dem System der Pelletverbrennung ist ein vollautomatischer Kessel mit moderner Regelung des Typen “Fuzzy Logic”. Er ist für die Verbrennung von Festbrennstoffen und Biomasse in Form von Pellet oder Getreidekörnern als Ersatzbrennstoff geeignet.

Der Kessel ist mit:

• Brenner und entsprechender Automatik,
• elastischem Zuführungsrohr,
• Brennstoffbehälter,
• einer Muffe für den Kesselfühler,
• dem Set der Keramikformstücke
• und einer unterer Tür, die für die Montage des Brenners angepasst ist, ausgestattet.

Der Orligno 100 Bei der Verbrennung der granulierten Biomasse wird der Brennstoff aus dem Vorratsbehälter mittels Förderschnecke zum Brenner befördert. Je nach Wärmeenergiebedarf reicht eine Beschickung für den Zeitraum von 7 bis 30 Tagen aus. Im Brenner wird der Brennstoff mit dem Heizelement, welches eine Leistung von 400 W hat, automatisch entzündet. Die während des Betriebes entstandene Asche wird automatisch in den Aschekasten befördert.

In der Standardausführung ist der Kessel mit Kesseltemperaturfühler ausgestattet, im Falle der Steuerung mit Raumthermostat und Warmwasserspeicher muss der Kessel mit zusätzlichen Fühlern ausgestattet werden (auf Anfrage). Außerdem ist es möglich, die Regelung mit Steuermodulen für maximal sechzehn unabhängige Heizkreise und einer Wettersteuerung zu ergänzen.

Der selbstreinigende Pelletbrenner ORLECO ist eine neue innovative Lösung zur automatischen Pelletverbrennung – Pellet von 6 – 8 mm Durchmesser unter Einhaltung strengster EU Emissionsnormen.

Die wichtigsten Vorteile sind die bequeme Bedienung über den bedienerfreundlichen Regler, dessen Bequemlichkeit mit Öl- und Gasheizungen verglichen werden kann. Es reicht aus, das System mit Brennstoff zu versehen und START zu drücken. Der fortgeschrittene Kontroller macht den Rest. Innerhalb von einigen Minuten zündet das Gerät selbstständig und sichert die Aufrechterhaltung der Raum- und Warmwassertemperatur.

Brennereigenschaften:

• Automatische Zündung
• Automatische Modellierung nach Fuzzy Logic II Generation System
• Flammenkontrolle mittels Fotozelle
• geringe Wärmeträgheit während der Start und Löschphase
• AUTOSTART Funktion bei Stromausfall – Speicherung der letzten Einstellungen
• Ansteuerung von 16 Heizkreisen möglich (Heizkörpern, Bodenheizung oder Warmwasserbereitung)
• Brennertemperaturkontrolle – bietet Sicherheit auf höchstem Niveau
• 3 Brennstoffzündungen während der Startphase eliminieren Verpuffungen
• Geringer Energieverbrauch
• Unterteilung der Luft in Primär- und Sekundärluft- verringert die CO-Emission auf das Niveau von Gas- und Ölbrennern
• Wirkungsgrad 91%

Nützliche Funktionen des Pelletbrenners:

Sie müssen den Termin für die alljährliche Durchsicht nicht mehr im Kopf haben, der Regler erinnert Sie mittels Kommunikant im Display daran. Statistik – diese Funktion ermöglicht die Ansicht auf z.B. min., max. und den durchschnittlichen Brennstoffverbrauch. Die Parameter der Temperatur werden anhand von Zahlen und Diagrammen im Display angezeigt. Möchten Sie eine Produktionshalle oder ein anderes Gewebegebäude, welches nicht standardisierte Parameter benötigt?, so können diese durch das ausgebaute Servicemenü justiert werden.

rennerautomatik – modernes Mikroprozessorsystem, das nicht nur den Kessel, sondern auch das System der Zentralheizung und der Warmwasserbereitung steuert. Das Gerät steuert den Verbrennungsprozess durch Zuführung entsprechender Luft – und Brennstoffmenge. Dank des Einsatzes des Halbleiterstoffrelais wir die Leistung des Gebläses kontinuierlich geregelt. Der verwendete Algorithmus ”Fuzzy Logic” ermöglicht die Regelung mehrerer Parameter. Das System kann dem Heizungssystem angepasst werden.

• Brennerdüse ein keramisches Element aus feuerfestem Material bis 1350°C.

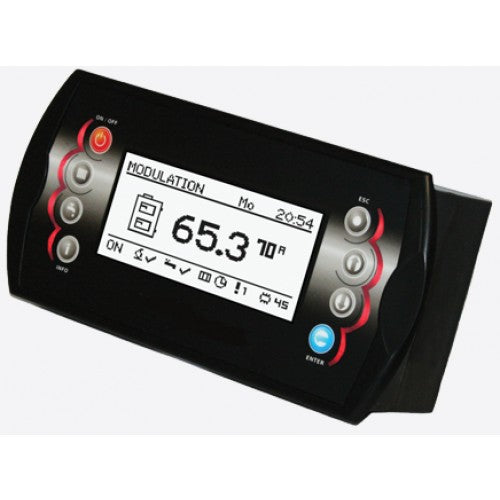

• Steuerpult dank des Einsatzes des großen Graphikdisplays FSTN, der großen Schriftart und der Icons ist die Bedienung des Geräts intuitiv.
• Modul Aufbau des Reglers CAN durch den eingesetzten CAN–Bus (der hauptsächlich in der anspruchsvollsten Automobilindustrie eingesetzt wird) ist der Ausbau des Steuerungssystems möglich. Maximale Erweiterung: 16 Heizkreise, 4 Warmwasserbereitungskreise, 4 Pufferspeicher.
• Moderner 32-Bit Prozessor ARM – (ARM – Technik wird allgemein in Mobiltelefonen eingesetzt) – sie ermöglicht fortgeschrittene Steuerung des Algorithmus Fuzzy Logic II.
• Zwei Menüarten einfaches und erweitertes Menü. Beim täglichen Betrieb ist die Bedienung vom leicht zugänglichen, einfachen, bedienerfreundlichen Menü möglich.
• Taste INFO der Regler wurde mit der intelligenten Hilfe – Funktion ausgestattet. Jeder Parameter wurde beschrieben, der Abruf der Beschreibung erfolgt durch Drücken auf die Taste INFO.
• Uhr mit Kalender die Uhr ermöglicht, die erforderten Raumtemperaturen und der Warmwassertemperatur im Wochenzyklus zu programmieren, was zur Verringerung der getragenen Brennstoffkosten beträgt.
• Alarm- und Fehlergeschichte der Regler speichert 20 letzte Fehler und Alarme mit der Beschreibung, Entstehungsdatum und Bestätigungsdatum.
• Statistiken im Speicher des Reglers werden statistische Daten zur der Arbeit des Systems gespeichert, aufgrund dessen in die Beobachtung des Betriebs und die Verringerung des Brennstoffverbrauches möglich: z.B. die Beobachtung der Kesseltemperatur und der Brennerleistung, der Arbeitszeit der Förderschnecke.
• Alarmtonsignalisierung der eingebaute piezoelektrische Lautsprecher signalisiert die Notfallsituation (Alarmsituation) im Kessel, was die Sicherheit des Kesselbetriebs vergrößert.
• Wiederherstellung der werkseitigen Einstellungen die Funktion ermöglicht die Wiederherstellung der werkseitigen Einstellungen des Reglers.
• Statusdiode Signalisierung der einzelnen Zustände der Brennerarbeit.

Paketinhalt des Orligno 100 Pelletkessel Sets

Das Set des Pelletkessels Orligno 16 kW besteht aus:

• 1x Pelletkessel Orligno 16 kW
• 1x Laddomat 11-100 Kesselrücklaufanhebung 63°C mit Energiesparpumpe Klasse A
• 1x Thermische Ablaufsicherung
• 1x Heizungsspeicher 300 Liter (optional größer)
• gegen Aufpreis ist der Speicher auch mit 1 oder 2 Wärmetauscher ausstattbar
• 1x Brauchwasserspeicher 200 Liter mit 1 Wärmetauscher (optional größer)
• gegen Aufpreis ist der Speicher auch mit 2 Wärmetauscher ausstattbar (Solarspeicher)

• 1x Ausdehnungsgefäß 100 Liter
• 1x Kappenventil 1'
• 1x Kessel Sicherheitsgruppe
