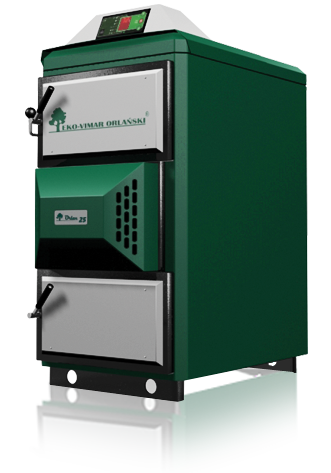

Holzvergaserkessel Orlan Super D 25kW Orlanski

Orlan Holzvergaser Super D mit 25 kW heizen

Erreichte technische Parameter, des Orlan Super D, während der Holzverbrennung entsprechen den anspruchsvollsten europäischen Normen. Darüber hinaus gibt er doppelt so viel Wärme ab wie traditionelle Kessel oder Kaminöfen.

Der Orlan Super D ist zur Beheizung verschiedener Räume bestimmt. Meistens werden sie in Einfamilienhäusern, Trocknereien, Produktionshallen und Werkstätten eingesetzt.

Holz als Brennstoff

Das Holz ist erneuerbarer Kraftstoff, genau wie Sonne, Wasser – oder Windenergie. Sie sind Energiequellen, die nicht erschöpft werden können. Im Unterschied zu anderen Energiequellen ist Holz ein Brennstoff, der ohne Energieverluste gelagert und aufbewahrt werden kann. Die Lagerung reduziert die Holzfeuchte und erhöht zugleich den Heizwert des Holzes (die Energiemenge, die bei der Verbrennung genutzt werden kann). Holz ist auch der einzige Brennstoff, der eine Nullbilanz von Kohlendioxid (CO₂) aufweist, d.h. die (CO₂) – Menge aus der Verbrennung ist ähnlich der Menge, die im Prozess der Fotosynthese während des Pflanzenwuchses aufgenommen wird.

Das empfohlene Holz zur Verbrennung in Holzvergaserkesseln ist Hartholz, d.h. Hainbuche, Buche, Eiche, Birke, mit Höchstfeuchtigkeit von 20 %. Obwohl das Nadelbaumholz den größeren Heizwert hat, ist die Verbrennung des Laubbaumholzes bei Berücksichtigung der Dichte rentabler. Das Nadelbaumholz weist zweifellos großen Heizwert (Wärmewert) auf, aber es brennt sehr schnell und bildet wenig Glut, weil es sehr viel Harz enthält. Das Harz verschmutzt die Kammer, deshalb sollte es hauptsächlich zum Anzünden verwendet werden.

Orlan Super D – Saubere Lösung

Orlan Super D ist für die Verbrennung von Holz mit verschiedener Körnung von Sägespänen bis Holzscheiten geeignet. Späne, Splitter, Holzscheite sind mit größeren Holzscheiten zu verbrennen.

Holzvergasung als wirtschaftliche und effiziente Heizquelle

Die Holzvergasung ist die thermische Holzzersetzung bei wesentlichem Luftmangel (Sauerstoff), infolgedessen brennbares Gas (Holzgas) und Asche entstehen.

Moderne ZH – Kessel, die Holz im Prozess der Holzvergasung verbrennen, nutzen die Energie um das Dreifache des Wirkungsgrades als Geräte mit traditioneller Feuerung und arbeiten mit Emissionen, die den Emissionen der Gaskessel ähnlich sind

Vergasung

• gibt doppelt so viel Wärme ab, wie Holz, das in einfachen Kesseln verband wird
• nahe zu Nullbilanz des CO2
• der Prozess der trockenen Holzdestillation – Pyrolyse; ein Kessel mit 25 kW

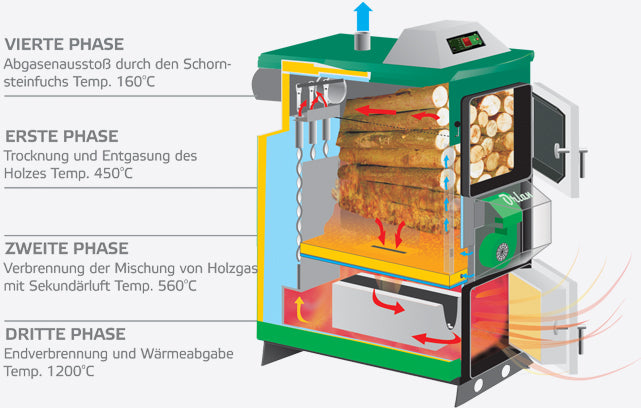

Der Prozess der Holzvergasung in den ZH – Kesseln kann in vier wesentliche Phasen geteilt werden:

• Trocknung und Entgasung des Holzes bei einer Temperatur von 450 °C.
• Verbrennung der Mischung von Holzgas und Sekundärluft bei einer Temperatur von 560 °C.
• Endverbrennung der Flamme und Wärmeabgabe, Temperatur von 1200 °C.
• Ausstoß der Abgase mit der Temperatur von 160 °C durch den Schornstein.

Vorteile des Holzvergasers Orlan Super D

• Wirkungsgrad von 91 %
• Niedrige Betriebskosten
• Einfache, bedienerfreundliche Steuerung
• Geringer Ascheabfall
• Große Ladekapazität
• Lange Holzscheite 50 cm
• Dauerbrand bis 12 Std.
• Modulierende Gebläseleistung von 30 bis 100 %
• Für die Arbeit im geschlossenen System geeignet
• Elektronischer Temperaturregler mit Möglichkeit des Anschlusses der Fernsteuerung
• Keine Umweltbelastung; Kessel in Emissionsklasse 3 nach PN-303-5
• Der Kessel wird aus dem hochwertigen, hochqualitativen Kesselstahl mit einer Stärke von 8 mm hergestellt

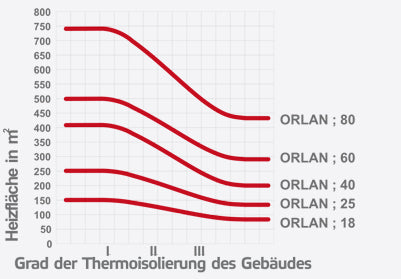

Die Leistung des Kessels wird aufgrund:

• des vom Entwerfer der Anlage berechneten Wärmebedarfs des Gebäudes gewählt.
• Der erhaltenen Wert wird um 20% (das Kesselüberdimensionieren) vergrößert.

Die besten Materialien, höchste Qualität

• Kesselgestell – Innenmantel des Kessels aus miteinander geschweißten Elementen aus Blech mit Stärke von 8 mm. Außenmantel des Kessels aus Stahlblech, Konstruktionsblech mit Stärke von 4 mm. Stutzen aus Stahlrohren.
• Wärmetauscher – Heizrohre aus Kesselrohr mit Durchmesser von 57 mm und Stärke von 4 mm.
• Außenisolierung und -gehäuse – Isolationsstoffe mit Stärke von 20 mm, mit pulverlackiertem Stahlblech mit Stärke von 0,8 mm.
• Brennerdüse – Keramikelement aus hitzebeständigem Stoff mit der Betriebtemperatur von 1350°C.
• Schornsteinklappe – aus hochwertigem, hochqualitativem Konstruktionsblech.
• Gebläse – am vorderen Teil des Kessels angebracht, mit Elektromotor und einer Leistung von 50 W ausgestattet.
• Kesselsteuergerät – unter dem Deckel des oberen Panels garantiert die stabile Arbeit des Geräts.
• Schornsteinfuchs – aus Stahlrohr mit Stärke von 4 mm.
• Aschekasten – Stahlsohle der Brennkammer, mit Keramikaschenkasten ausgestattet (Arbeitstemperatur 1800°C) und zusätzlich mit Schicht des Feuerbetons bedeckt, der vor Hochtemperatur schützt.
• Kesseltür – aus hochqualitativem Konstruktionsstahl, mit dem Isolierstoff isoliert und von innen mit dem glutbeständigem Feuerbeton befüllt (untere Tür). Die Dichtheit der Tür garantiert die Glasfaserschnur, die mit der Siliconschicht bedeckt wird (obere Tür).

Kesselaufbau Orlan Super D

• 1. Rauchrohranschluss
• 2. Wärmetauscherdeckel
• 3. Schornsteinklappe
• 4. Warmwasserausgang
• 5. Kesselreglung
• 6. Obere Tür
• 7. Türgriff zum Schließen/ Öffnen
• 8. Füllraum
• 9. Lüfterklappe
• 10. Lüfter
• 11. Lüfterverkleidung
• 12. Düse aus Feuerbeton
• 13. Einstellbare Blende für Sekundärluft
• 14. Brennkammer
• 15. Untere Tür
• 16. Flammrohr
• 17. Primärluftkanal
• 18. Abgasausgang
• 19. Rücklauf des Heizwassers
• 20. Ablassventil
• 21. Sekundärluftkanal
• 22. Isolierung
• 23. Aschekasten
• 24. Sicherheizrohrtauscher
• 25. Reinigungsgerät/Turbulatoren
• 26. Schamott
• 27. Thermische Isolation
• 28. mechanische Reinigung

Volle Kontrolle – Orlan Super D Ekoster 2

Der Mikroprozessortemperaturregler EKOSTER 2 ist zur Steuerung des Gebläses und Einschaltung der Umlaufpumpe in der ZH – Anlage bestimmt.

Der Regler realisiert folgende Funktionen:

• Aufrechterhaltung eingestellter Kesseltemperatur durch Gebläsesteuerung.
• Gasexplosionen verhindernde Anlauf des Gebläses.
• Einstellbare Gebläseleistung (Servicemodus).
• Programmierbares Durchlüftung des Kessels.
• Automatische Ausschaltung der Steuerung nach dem Löschen des Kessels.
• Gebläsesperre für die Zeit der Kesselbeschickung.
• Steuerung der ZH – Umlaufpumpe
• “COMFORT SYSTEM”, das System, das die Sperre der Pumpe während des Stillstandes des Kessels verhindert
• Schutz vor dem Erfrieren und dem Überhitzen des Kessels.
• Signalisierung der Beschädigung des Kesseltemperaturfühlers.
• Kompatibel mit der Fernsteuerung Ekoster Control.

Optionale Fernbedienung für Orlan Super D Holzvergaser

Das Steuerpult ist für das Zusammenwirken mit dem Mikroprozessortemperaturregler EKOSTER geeignet.

EKOSTER Control ermöglicht dank der ständigen Verbindung mit dem Regler Ekoster, die Kesseltemperatur ständig abzulesen, die eingestellt

e Kesseltemperatur zu ändern und die Steuerung ein- und auszuschalten.

Innovation ist das eingebaute Alarmsystem, das den Bediener über die Überschreitung der Kesseltemperatur über 97 °C, den Temperaturabfall unter 0 °C und die Beschädigung des Fühlers mit Tonsignal informiert.
