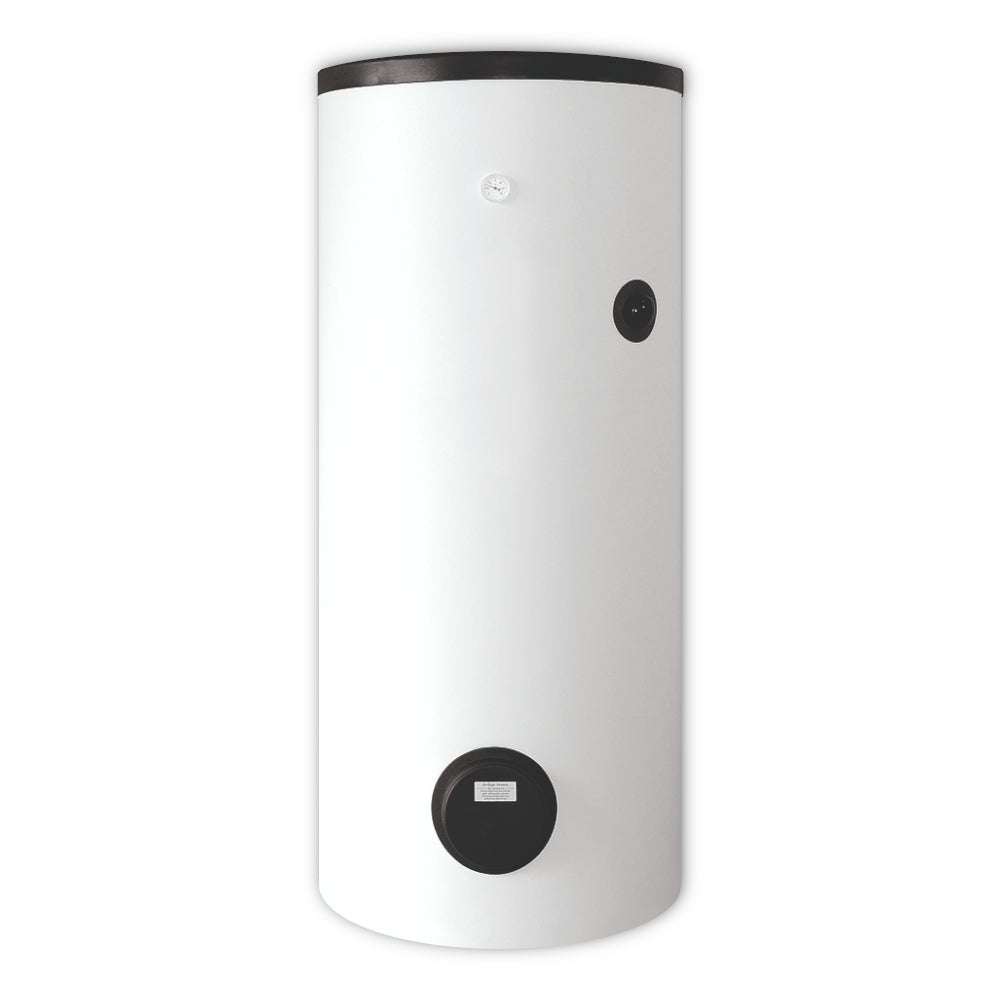

Der hochwertige Trinkwarmwasserspeicher sorgt in Kombination mit einer Luft-Wasser-Wärmepumpe für eine komfortable und schnelle Trinkwassererwärmung.
oder
Ihre persönliche Mitsubishi-Kaufberatung:
Die Luft/Wasser-Wärmepumpen-Systeme von MITSUBISHI ELECTRIC bestechen durch ihre vielfältigen Einsatzmöglichkeiten. Sie können sowohl für einen effizienten Heizbetrieb als auch zur Trinkwassererwärmung verwendet werden. Für eine komfortable Trinkwassererwärmung sind die hochwertigen Speicher der WPS-Serie die richtige Wahl.
Gemäß DIN 4753 ist jeder WPS-Trinkwarmwasserspeicher emailliert und darüber hinaus mit einer hochwertigen Isolierung aus getriebenem Pentan-Schaum inklusive Folienmantel ausgestattet. Der doppelt gewendelte Glattrohrwärmetauscher eignet sich mit seiner großen Oberfläche hervorragend für schnelles Aufheizen und hohen Trinkwasserkomfort. Der notwendige Korrosionsschutz wird durch die integrierte Magnesiumanode gemäß DIN 4753-6 gewährleistet. Für Trinkwassertemperaturen über 60 °C besteht die Möglichkeit, entweder die Wartungs- und Reinigungsöffnung mit einer elektrischen Flanschheizung auszustatten oder die Anschlussmuffe E-Heizstab zu verwenden.
Um den Komfort zu erhöhen und sicherzustellen, dass heißes Wasser unmittelbar an der Entnahmestelle zur Verfügung steht, kann eine Zirkulationsleitung angeschlossen werden. Dafür wird mithilfe eines Zirkulationssets für Trinkwasserspeicher eine Warmwasser-Zirkulationsleitung mit dem entsprechenden Anschluss des Speichers verbunden. Die für die Einbindung in das System notwendige Zirkulationspumpe muss bauseitig gestellt werden.
Die Montage und Inbetriebnahme darf nur durch zertifizierte Fachkräfte erfolgen. Dabei muss der Speicher in einem frostfreien Raum aufgestellt werden. Zudem ist zu beachten, dass der Untergrund eben und für die entsprechende Gewichtsbelastung geeignet ist. Kleine Unebenheiten können durch die mitgelieferten Stellfüße ausgeglichen werden. Bereits in der Planung sollten die notwendigen Mindestmaße für freie Zugänglichkeit vorgesehen und eingehalten werden.
Je nach Wasserhärte wird eine regelmäßige Wartung und Reinigung des Trinkwarmwasserspeichers empfohlen. Die Trinkwarmwasserspeicher sind zu diesem Zweck mit einer Wartungs- und Reinigungsöffnung ausgestattet. Für die Wartung bzw. den Austausch der Magnesiumanode ist besonders auf eine freie Zugänglichkeit (Deckenhöhe) zu achten.
Sowohl die Planung, die Installation, als auch der Betrieb von Trinkwarmwasserspeichern erfordert die Beachtung der DIN 1988 sowie der Hinweise des DVGW-Arbeitsblattes W 551. Die hydraulische Einbindung sollte gemäß den von MITSUBISHI ELECTRIC empfohlenen Hydraulikschemata ausgeführt werden. Dabei ist zu beachten, dass die Speicher nur in geschlossenen Heizungsanlagen zum Einsatz kommen dürfen und das Heizungswasser den Anforderungen der VDI 2035 Blatt 1 + 2 entsprechen muss. Alle weiteren Sicherheitseinrichtungen sind nach EN 12828 vorzusehen. Der trinkwasserseitige Anschluss ist nach DIN 1988 und DIN 4753 auszuführen. Geltende Richtlinien und Vorschriften der örtlichen Versorgungsunternehmen sind ebenfalls zu beachten.

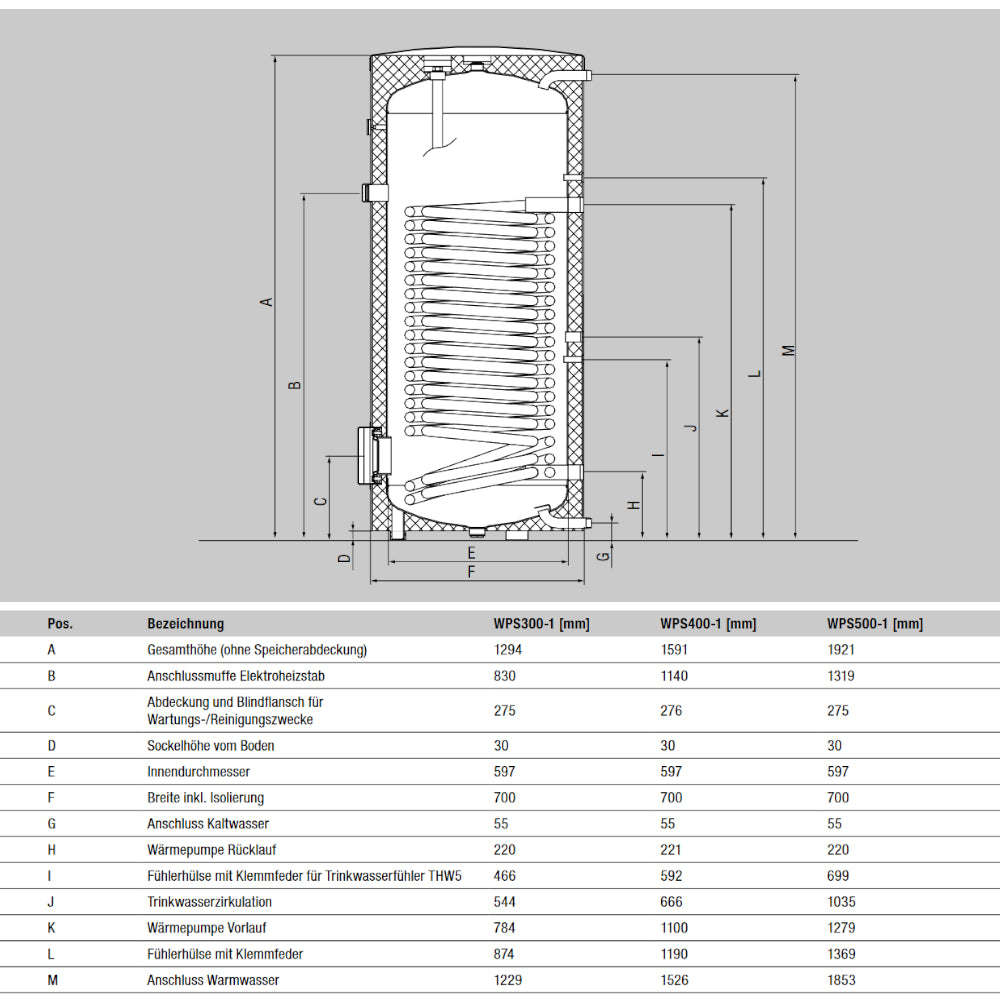

| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschluss Wärmepumpe VL/RL | R 1¼ IG |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Auslass Heisswasser | R 1" AG |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 5–25 Werktage |
| Dicke der Wärmedämmung | 50 mm |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| Durchmesser ohne Isolierung | 600 mm |
| Durchmesser mit Weichschaumisolierung | 700 mm |
| EAN | 4062852169348 |
| Einlass Kaltwasser | R 1" AG |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Gewicht gefüllt | 639 kg |
| Gewicht leer | 199 kg |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Höhe Gesamt | 1921 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kippmass | 2025 mm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Maximaler zul. Betriebsdruck | 10 bar |
| Maximal zul. Betriebstemparatur | 95 °C Brauchwasser / 110 °C Heizwasser |
| Modell Name | WPS500-1 |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nennvolumen | 469 Liter |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Wärmetauscher Wasserinhalt | 43 Liter |
| Wärmetauscherfläche | 6,2 m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | Modern |
| Farbe | weiss |
| Trinkwasser Vor- und Rücklauf | R ¾" IG |
| Artikel Einheit | St |
| Wärmetauscher | 6,2 m² | 43 Liter |
| Warmhalteverlust | 100 W |
| Gewicht | 199 kg |
| Anfrage | nein |
| Hersteller | Mitsubishi Electric |
| Verlust in W | 100 |
| Volumen in L | 469 |
| Verpackungseinheit | VE |
