Das Heizen mit einer Wärmepumpe bringt Ihnen und Ihrem Eigenheim viele Vorteile. Vor allem wenn sie als Energiequelle die Umgebungsluft nutzt. Denn im Gegensatz zu einer Sole/Wasser- oder Wasser/Wasser-Variante entfallen bei der der Luft/Wasser-Wärmepumpe aufwändige und kostspielige Erdkollektorverlegungen oder Erdbohrungen im Garten - samt der damit verbundenen notwendigen Genehmigungen.

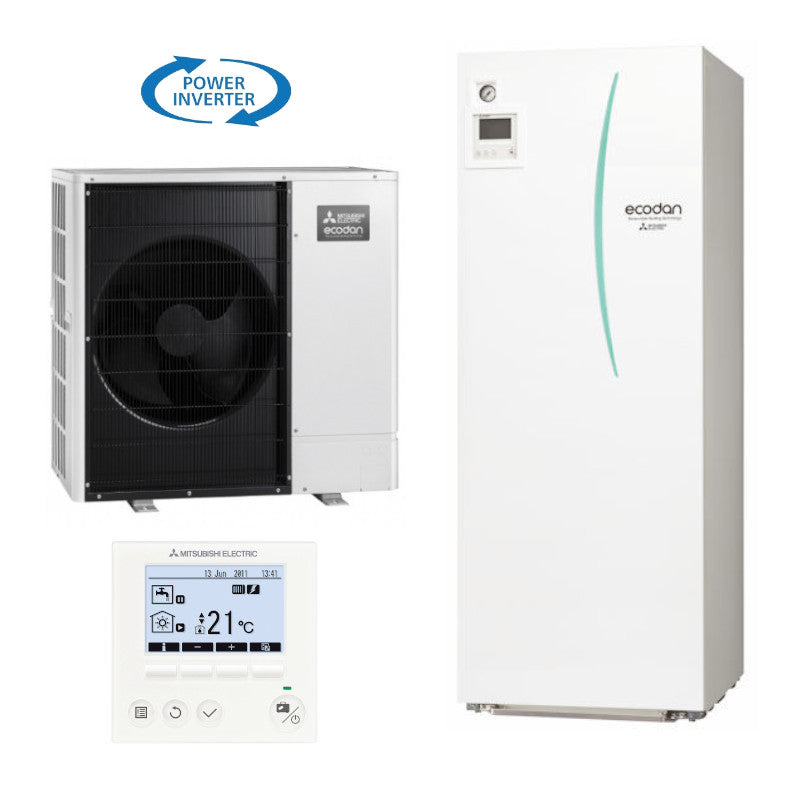

Das Ecodan-Wärmepumpen-System von Mitsubishi deckt mit seinen Kombinationsmöglichkeiten ein breites Einsatzspektrum ab. Ob in Sachen Effizienz, Technologie oder Schallemissionen: Ecodan setzt den Maßstab für die Heizung der Zukunft - bei Neubau und Modernisierung.
Durch die optimal aufeinander abgestimmten Außen- und Innenmodule bietet das Ecodan-System zu jeder Anforderung die passgenaue Lösung. Die Wärme- und Warmwasserversorgung kann so effizient und perfekt auf die individuellen Bedürfnisse zugeschnitten werden. Dank der SG-Ready-Zertifizierung ist eine einfache Beantragung von staatlichen Fördergeldern für die Eigenverbrauchsnutzung von PV-Strom möglich.

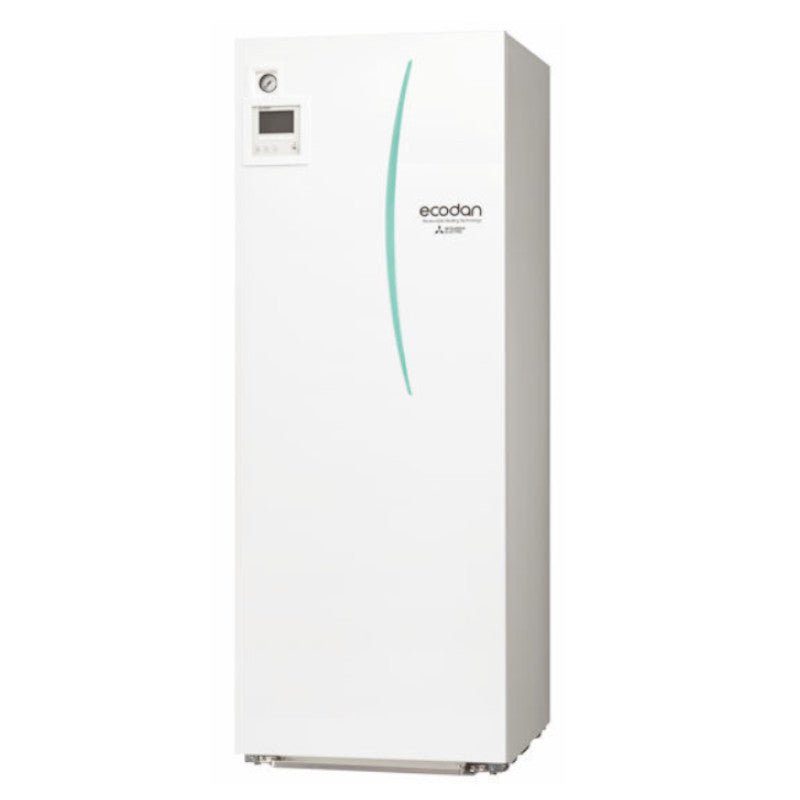

Ein Highlight stellt das innovative Trinkwasserkonzept des Ecodan-Speichermoduls dar. Die Trinkwassererwärmung erfolgt über einen externen Plattenwärmetauscher, der im Gehäuse des Speichermoduls untergebracht ist. Dadurch kann eine Effizienzsteigerung von bis zu 17,5 % erreicht werden. Ein integrierter Kalkabscheider schützt den Speicher dauerhaft und nahezu wartungsfrei vor Kalkablagerung.

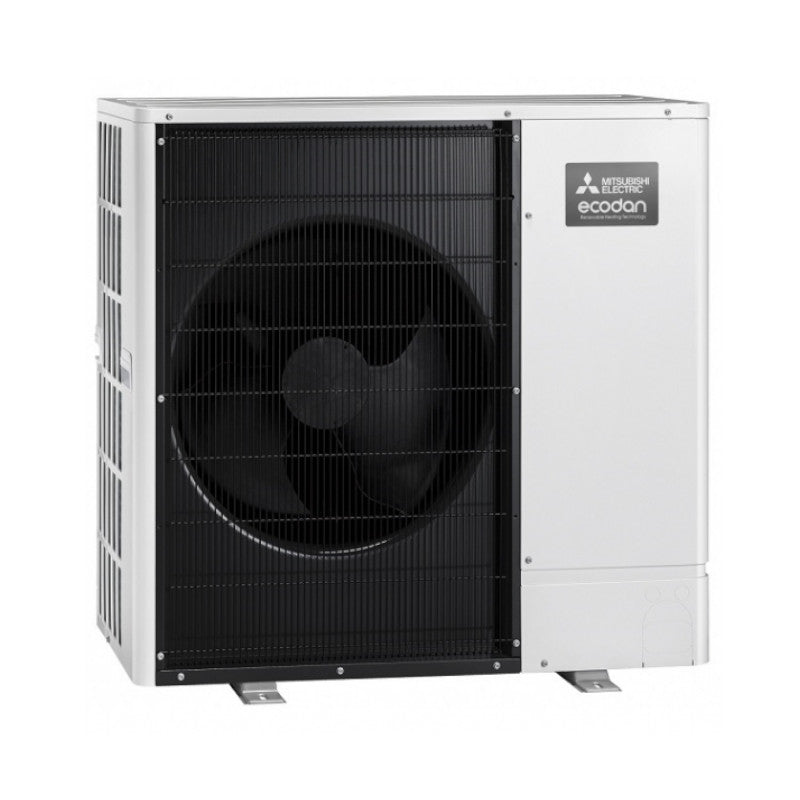

Der große Vorteil dieses Systems besteht in der deutlich vereinfachten Installation auf der kältetechnischen Seite, da sich der Plattenwärmetauscher direkt in der Außeneinheit befindet. Die Energieübertragung im Monoblock-Prinzip erfolgt über gut isolierte Wasserleitungen (Vor- und Rücklauf) von der Außeneinheit in die Inneneinheit.
Die Luft/Wasser-Wärmepumpen der Power-Inverter-Serie sind speziell für den Einsatz bis zu -20 °C konstruiert. Die maximale Vorlauftemperatur bis 60 °C bei -3 °C Außentemperatur bietet ein hohes Maß an Heizkomfort. Die Power-Inverter bestechen durch eine optimale Heizleistung bei gleichzeitig energiesparendem Betrieb. Grundlage dafür sind ein spezieller Power-Receiver zur Unterkühlung des Kältemittels kombiniert mit zwei individuell gesteuerten Expansionsventilen. Das ideale Einsatzgebiet der Power-Inverter sind Neubauten und Bestandsgebäude mit guter Dämmung und großen Wärmeübertragungsflächen, etwa einer Fußbodenheizung.
| Abmessung Aussengerät (HXBXT mm) | 1020 x 1050 x 480 mm |
| Abmessung Innengerät (HXBXT mm) | 1600 x 595 x 680 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -20 °C bis +35 °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Außengerät | PUHZ-W60VAA |
| Innengerät | EHPT20X-YM9C |
| Breite Ausseneinheit | 1050 mm |
| Breite Inneneinheit | 680 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852167016 |
| Elektrische Zusatzheizung | Heizstab: 3/6/9 kW |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Außengerät: Schalldruckpegel ** | 45 dB(A) |
| Gewicht Ausseneinheit | 97 kg |
| Gewicht Inneneinheit | 100 kg |
| Bodenheizung Heizleistung/ COP (A2/W35)** | 4,8 kW / 4,04 |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Heizung Vor-und Rücklauf | 1 × 28 mm |
| Höhe Ausseneinheit | 1020 mm |
| Höhe Inneneinheit | 1600 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas R410A, mit einem GWP von 2.088, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | R 410A |
| Kältemittel (vorgefüllt) | R410A |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Leistungsbereich | 3,4 - 9,0 kW |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Max. Vorlauftemperatur Heizung | 60 °C |
| Modell Name | PUHZ-W60VAA + EHPT20X-YM9C |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nennleistung | 6,0 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Spannungsversorgung | 3 Ph / 400 V / 50 Hz |
| Speicherinhalt | 200 Liter |
| Stärke der Isolierung | 25 mm |
| Design | Modern |
| Farbe | weiss |
| Tiefe Ausseneinheit | 480 mm |
| Tiefe Inneneinheit | 595 mm |
| Trinkwasser Vor- und Rücklauf | 1 × 22 mm |
| Gewicht | 197 kg |
| Anfrage | nein |
| Energieeffizienzklasse Allgemein | A++ |
| Energieeffizienzklasse Heizen | A++ |
| Energie Klasse - Heizen | A++ |
| Hersteller | Mitsubishi Electric |
| Verpackungseinheit | VE |
