Mitsubishi | Wärmepumpen-Set 2.31 | Split | Hydromodul | 7,5 kW
Produktdatenblatt
Ihre persönliche Mitsubishi-Kaufberatung:
Produkt Details
Beschreibung
Mitsubishi Wärmepumpen-Set 2.31 mit einer Heizleistung von 7,5 kW
Das Heizen mit einer Wärmepumpe bringt Ihnen und Ihrem Eigenheim viele Vorteile. Vor allem wenn sie als Energiequelle die Umgebungsluft nutzt. Denn im Gegensatz zu einer Sole/Wasser- oder Wasser/Wasser-Variante entfallen bei der der Luft/Wasser-Wärmepumpe aufwändige und kostspielige Erdkollektorverlegungen oder Erdbohrungen im Garten - samt der damit verbundenen notwendigen Genehmigungen.
Das Ecodan-Wärmepumpen-System von Mitsubishi deckt mit seinen Kombinationsmöglichkeiten ein breites Einsatzspektrum ab. Ob in Sachen Effizienz, Technologie oder Schallemissionen: Ecodan setzt den Maßstab für die Heizung der Zukunft - bei Neubau und Modernisierung.
Durch die optimal aufeinander abgestimmten Außen- und Innenmodule bietet das Ecodan-System zu jeder Anforderung die passgenaue Lösung. Die Wärme- und Warmwasserversorgung kann so effizient und perfekt auf die individuellen Bedürfnisse zugeschnitten werden. Dank der SG-Ready-Zertifizierung ist eine einfache Beantragung von staatlichen Fördergeldern für die Eigenverbrauchsnutzung von PV-Strom möglich.
Das Ecodan Split-System
Im Split-System erfolgt der Energietransport ins Gebäude per Kältemittel, wobei sich der Plattenwärmetauscher in der Inneneinheit befindet, während die Außeneinheit per Kältemittelleitung angeschlossen ist. Diese Variante sorgt für eine hohe Gesamteffizienz des Systems. Sind größere Entfernungen zwischen Innen- und Außeneinheit zu überbrücken, stellt das Split-Prinzip die ideale Lösung dar. Je nach Leistungsgröße der Wärmepumpe sind Leitungslängen bis zu 75 Meter möglich.
Die Power-Inverter-Technologie
Die Luft/Wasser-Wärmepumpen der Power-Inverter-Serie sind speziell für den Einsatz bis zu -20 °C konstruiert. Die maximale Vorlauftemperatur bis 60 °C bei -3 °C Außentemperatur bietet ein hohes Maß an Heizkomfort. Die Power-Inverter bestechen durch eine optimale Heizleistung bei gleichzeitig energiesparendem Betrieb. Grundlage dafür sind ein spezieller Power-Receiver zur Unterkühlung des Kältemittels kombiniert mit zwei individuell gesteuerten Expansionsventilen. Das ideale Einsatzgebiet der Power-Inverter sind Neubauten und Bestandsgebäude mit guter Dämmung und großen Wärmeübertragungsflächen, etwa einer Fußbodenheizung.

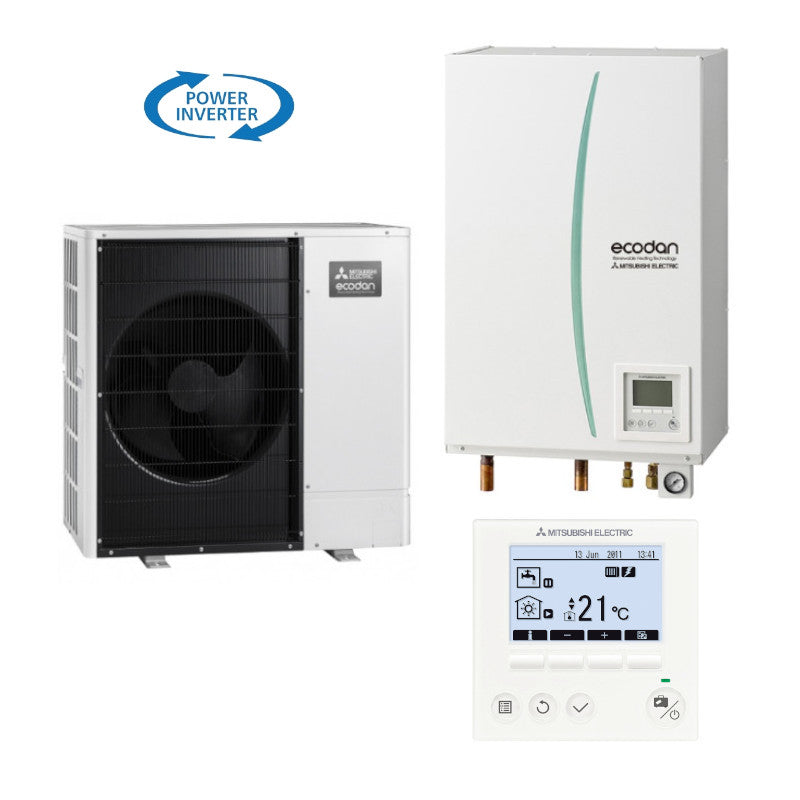

Dieses Split-Set besteht aus:
- 1 × Außengerät PUHZ-SW75YAA
- 1 × Hydromodul EHSC-YM9EC
- 1 × SD-Karte
- 1 × Schlauchleitungs-Set

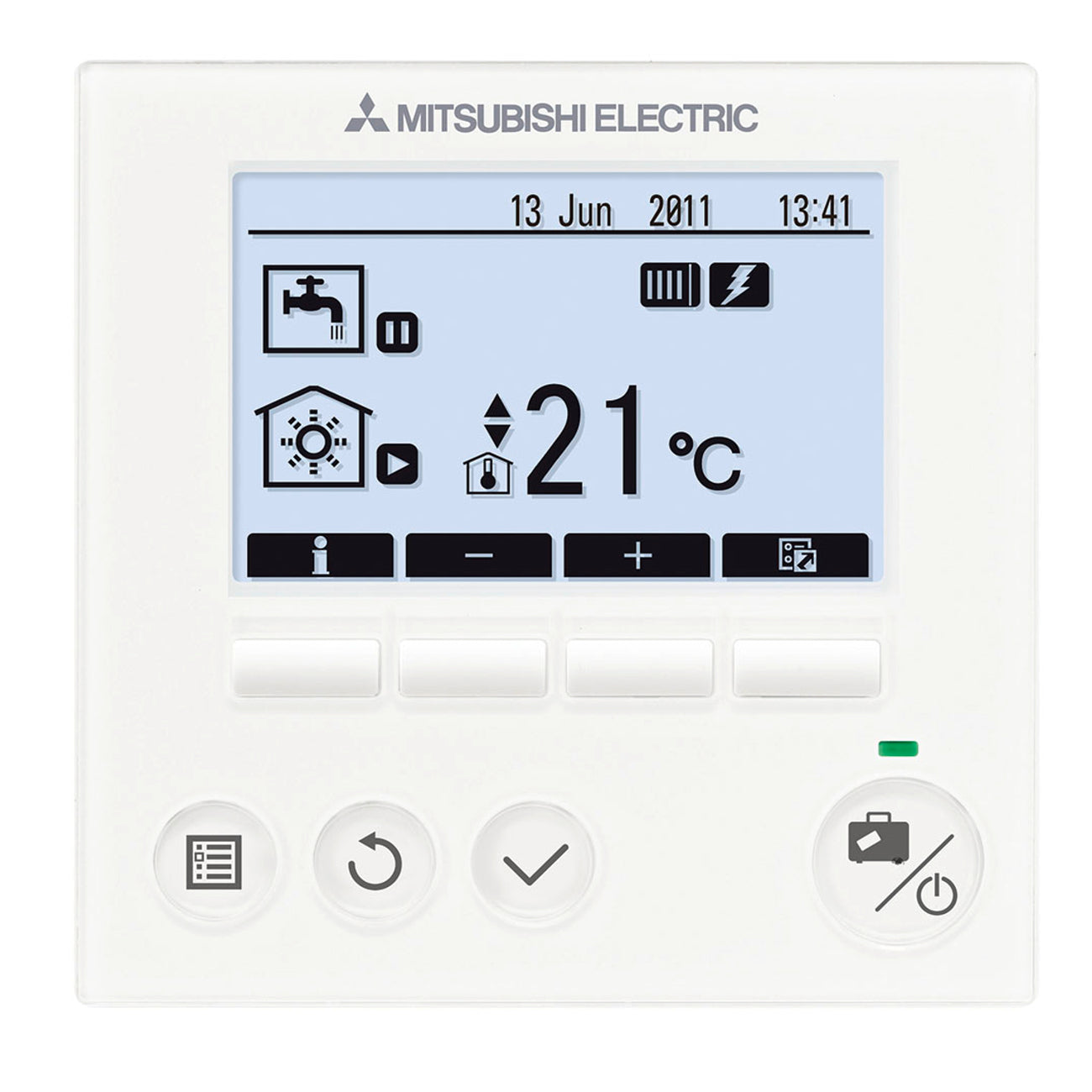

- 1 × Wärmepumpenregler FTC5

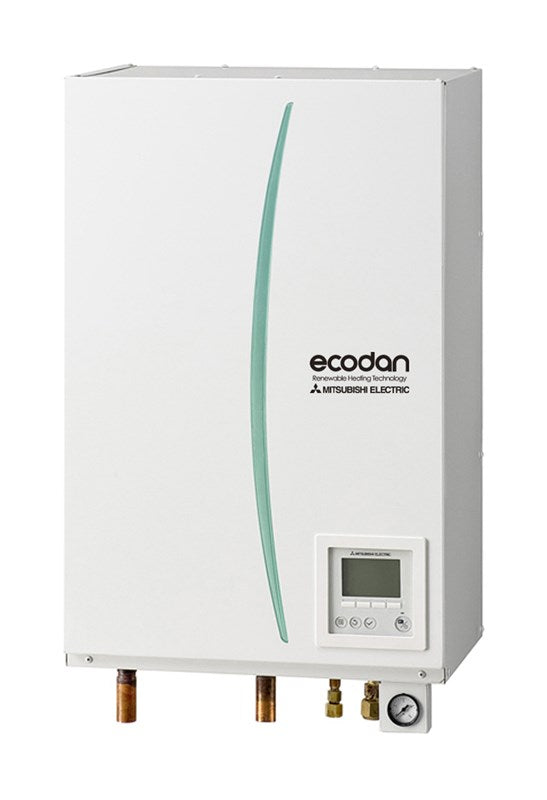

Das Ecodan-Hydromodul EHSC-YM9EC
- mit 9 kW Heizstab
- mit 7-14 kW Wärmeübertrager
- ohne Kondensatwanne
- ohne Ausdehnungsgefäß

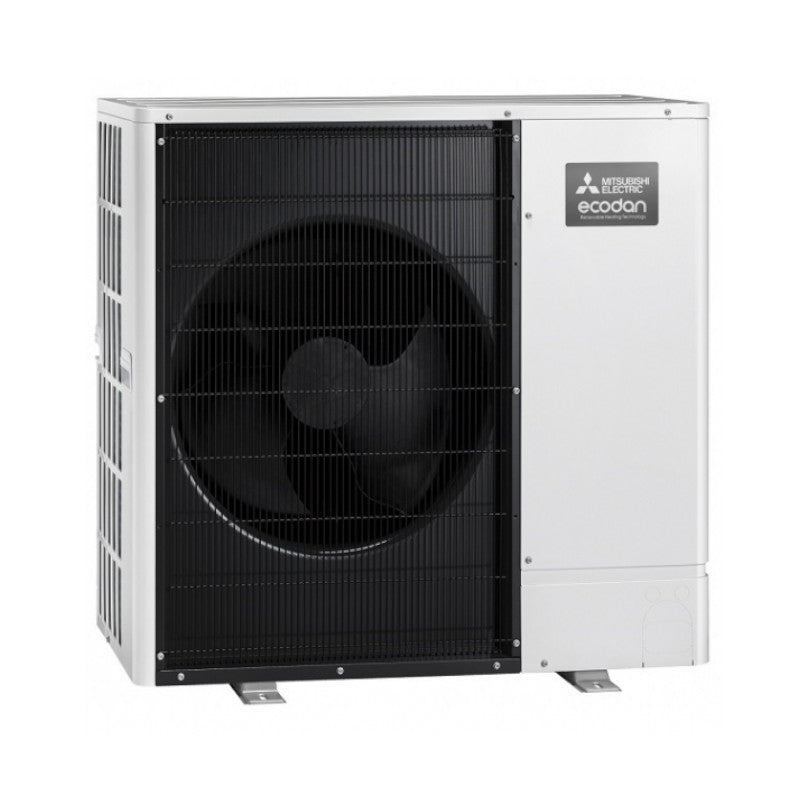

Das Ecodan-Außenmodul PUHZ-SW75YAA
- mit Power-Inverter-Technologie
- 7,5 kW Heizleistung
Die Highlights:
- hohe Jahresarbeitszahl durch bedarfsgerechte Leistungsabgabe
- maximale Leistung und großer Einsatzbereich
- großzügige Kältemittelvorfüllung
- bedarfsgerechte Anpassung der Kältemittelfüllmenge
- niedrige Betriebsgeräusche durch neues Gerätekonzept
- kompaktes Hydromodul mit anschlussfertigen Komponenten
- Wahlweise Systemsteuerung per Internet-App MELCloud oder ModBus-Protokoll möglich
- Energie-Monitoring durch integrierte Wärmemengenerfassung
- optimiertes Betriebsverhalten durch Auto-Adaptfunktion
Mehr Informationen
| Abmessung Aussengerät (HXBXT mm) | 1020 x 1050 x 480 mm |
| Abmessung Innengerät (HXBXT mm) | 800 x 530 x 360 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Anschlüsse | Flüssigkeit: 3/8" | Gas: 5/8" |
| Arbeitstemperatur heizen | -20 °C bis +35 °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Außengerät | PUHZ-SW75YAA |
| Innengerät | EHSC-YM9EC |
| Breite Ausseneinheit | 1050 mm |
| Breite Inneneinheit | 530 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852167948 |
| Elektrische Zusatzheizung | Heizstab: 3/6/9 kW |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Außengerät: Schalldruckpegel ** | 43 dB(A) |
| Gewicht Ausseneinheit | 104 kg |
| Gewicht Inneneinheit | 49 kg |
| Bodenheizung Heizleistung/ COP (A2/W35)** | 5,10 kW / 3,74 |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Bodenheizung Heizleistung/ COP (A7/W35)** | 7,92 kW / 4,54 |
| Heizung Vor-und Rücklauf | 1 × 28 mm |
| Höhe Ausseneinheit | 1020 mm |
| Höhe Inneneinheit | 860 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas R410A, mit einem GWP von 2.088, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | R 410A |
| Kältemittel (vorgefüllt) | R410A |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Leistungsaufnahme | 4,1 kW |
| Leistungsaufnahme Heizmodus | 4,1 kW |
| Leistungsbereich | 3,4 - 8,7 kW |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Max. Vorlauftemperatur Heizung | 60 °C |
| Modell Name | PUHZ-SW75YAA + EHSC-YM9EC |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nennleistung | 7,5 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Spannungsversorgung | 3 Ph / 400 V / 50 Hz |
| Stärke der Isolierung | 25 mm |
| Design | Modern |
| Farbe | weiss |
| Tiefe Ausseneinheit | 480 mm |
| Tiefe Inneneinheit | 360 mm |
| Gewicht | 153 kg |
| Anfrage | nein |
| Energieeffizienzklasse Allgemein | A++ |
| Energieeffizienzklasse Heizen | A++ |
| Energieeffizienz Niedrig | A++ |
| Energieeffizienz Mittel | A++ |
| Hersteller | Mitsubishi Electric |
| Verpackungseinheit | VE |
