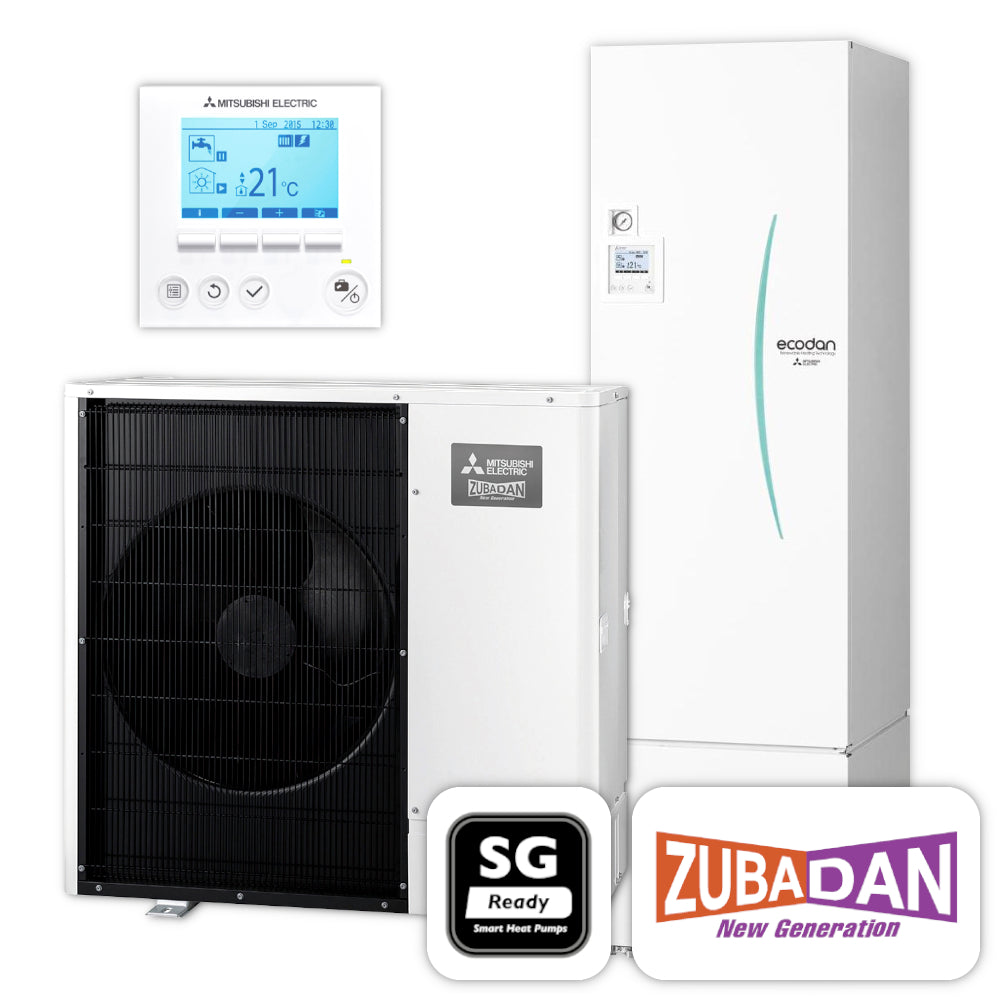

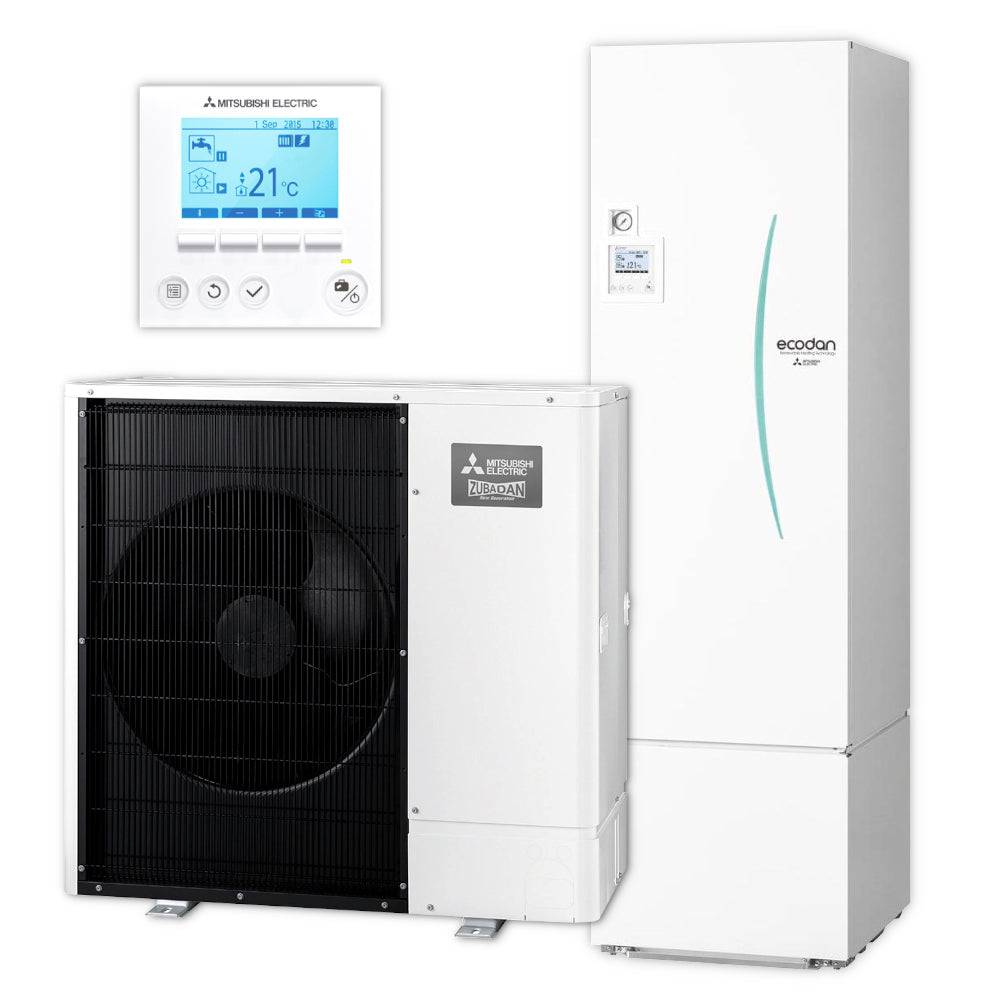

Hochwertiges Ecodan Wärmepumpen-Set aus Speichermodul und Zubadan-Inverter für effizienten Heiz- und Warmwasserbetrieb im Split-System.
Ihre persönliche Mitsubishi-Kaufberatung:
Mit einer Wärmepumpe entscheiden Sie sich für eine innovative Heiztechnologie mit Zukunft. Unsere Umwelt steckt voller Energie. Um sie für ein Heizungssystem nutzen zu können, kommen verstärkt Wärmepumpen zum Einsatz. Sie ziehen die Energie direkt aus der Umwelt und bringen sie auf ein Temperaturniveau, mit dem sich Raumheizung und Warmwasserbereitung komfortabel realisieren lassen. Dabei gewinnen sie deutlich mehr Energie aus der Umwelt, als für den Betrieb aufgewendet wird. Hervorragender Wirkungsgrad, problemloser Dauerbetrieb und nicht zuletzt die Preisentwicklung bei fossilen Brennstoffen überzeugen immer mehr Menschen, kostenlose Umweltenergie als Wärmequelle zu nutzen. Zudem reduziert der Einsatz von Heizsystemen, die ohne fossile Energieträger auskommen den CO₂-Ausstoß signifikant und trägt so zum Erreichen der Umweltschutzziele bei.
Besonders einfach lässt sich die Außenluft als Energiequelle erschließen, denn sie ist ein riesiger Energiespeicher, der immer und fast überall in ausreichender Menge verfügbar ist. Eine Luft/Wasser-Wärmepumpe kann diese Energie einfach nutzen – ganz ohne behördliche Genehmigungen und ohne aufwändige Baumaßnahmen, wie z. B. Bohrungen oder Erdkollektorverlegung. Das spart erhebliche Investitionskosten, vereinfacht die Installation und beschleunigt die Amortisation.
Das Ecodan-Wärmepumpen-System von MITSUBISHI ELECTRIC deckt mit seinen Kombinationsmöglichkeiten ein breites Einsatzspektrum ab. Ob in Sachen Effizienz, Technologie oder Schallemissionen: Ecodan setzt den Maßstab für die Heizung der Zukunft - bei Neubau und Modernisierung. Durch die optimal aufeinander abgestimmten Außen- und Innenmodule bietet das Ecodan-System zu jeder Anforderung die passgenaue Lösung. Die Wärme- und Warmwasserversorgung kann so effizient und perfekt auf Ihre individuellen Bedürfnisse zugeschnitten werden. Dank der SG-Ready-Zertifizierung ist eine einfache Beantragung von staatlichen Fördergeldern für die Eigenverbrauchsnutzung von PV-Strom möglich.
|
DIE VORTEILE
|
Damit eine Wärmepumpe effizient arbeiten kann, muss sie in ihrer Leistung möglichst genau regelbar sein. Denn sie soll im Winter bei hoher Heizlast im optimalen Leistungsbereich arbeiten und dennoch im Sommer wirtschaftlich Trinkwasser erwärmen. Derart unterschiedliche Leistungsanforderungen lassen sich nicht durch einfaches Ein- und Ausschalten des gesamten Systems erreichen. Moderne Wärmepumpen verfügen daher über die sogenannte Invertertechnologie, um ihre Leistung möglichst exakt anzupassen. Im Kern wird dabei der Verdichter stufenlos geregelt. So wird zum einen die Leistungsaufnahme des Verdichters beeinflusst und zum anderen die Heizleistung des gesamten Systems kontrolliert. Mit über 35 Jahren Erfahrung aus Forschung, Entwicklung und Anwendung ist MITSUBISHI ELECTRIC weltweiter Technologieführer auf dem Gebiet der Invertertechnologie – und beliefert die Klima-, Kältetechnik- und Wärmepumpenbranche mit Komponenten und Produkten.

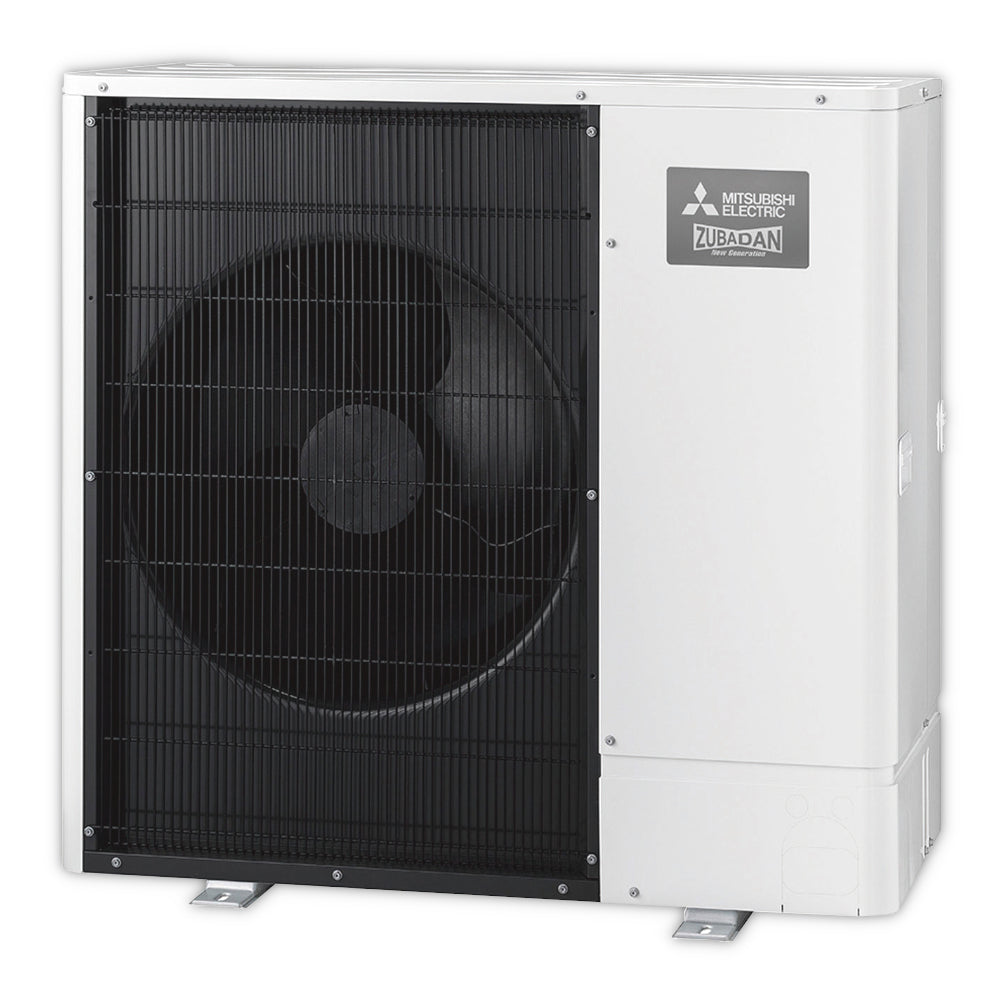

Der Zubadan-Inverter ist das Premium-Produkt der Luft/Wasser-Wärmepumpentechnologie. Der Kältekreislauf mit HIC-Unterkühler und Flash-Injection-Verdichter kann den Kältemittelmassenstrom auch bei tiefen Außentemperaturen stabil halten. So kann das System auch bei –15°C die volle Heizleistung zur Verfügung stellen. Und selbst bei –28°C lässt sich die Wärmepumpe noch zuverlässig und effizient betreiben.
Zur extremen Zuverlässigkeit des Systems trägt außerdem das optimierte Abtauverhalten bei. Hierbei werden die
Außentemperatur, die Oberflächentemperatur des Verdampfers, die Laufzeit und die Dauer des Abtauvorgangs in einer intelligenten Logik zusammengefasst. So konnten die Intervalle zwischen den Abtauvorgängen auf bis zu 150 Minuten verlängert, die Dauer jedes einzelnen Vorgangs im Vergleich zu herkömmlichen Geräten um bis zu 50% reduziert werden.
|
DER ZUBADAN-INVERTER
|

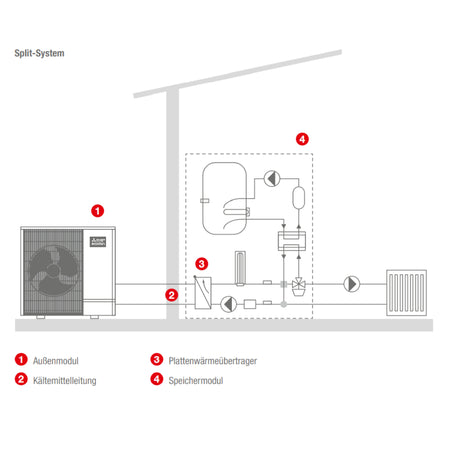

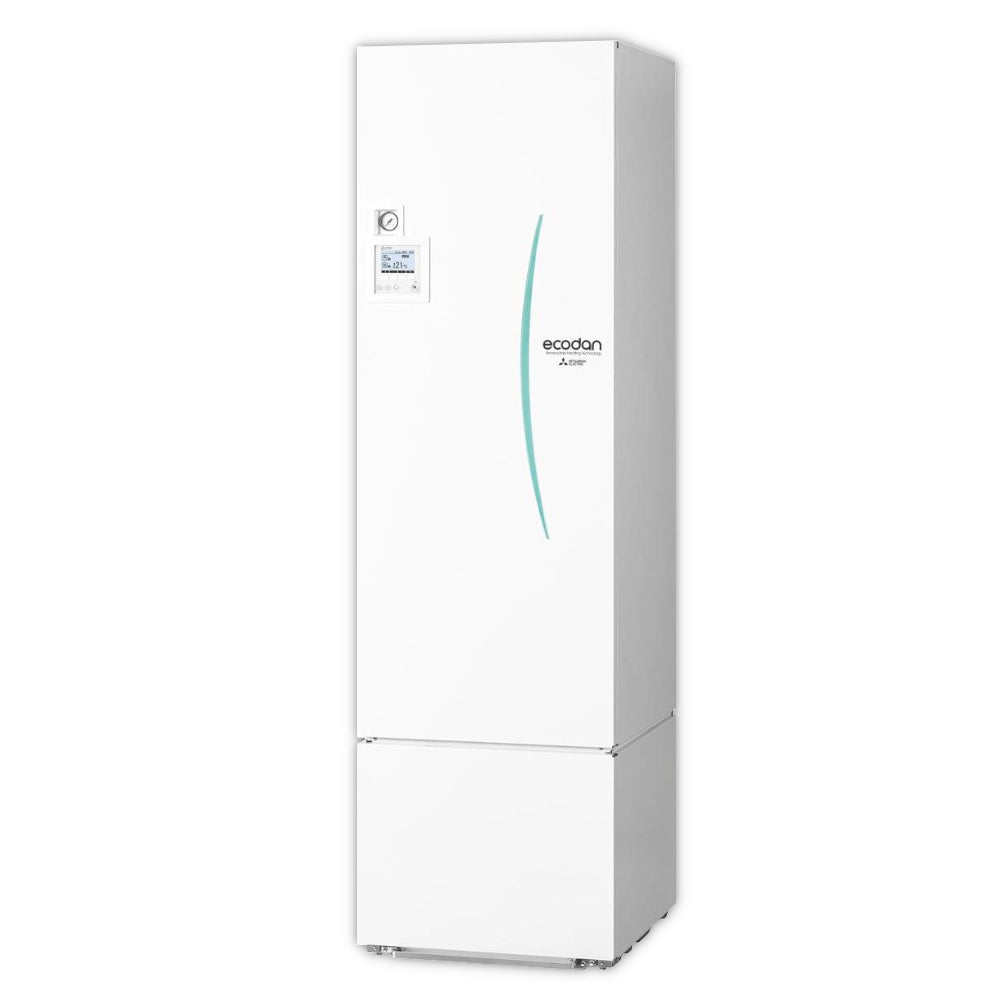

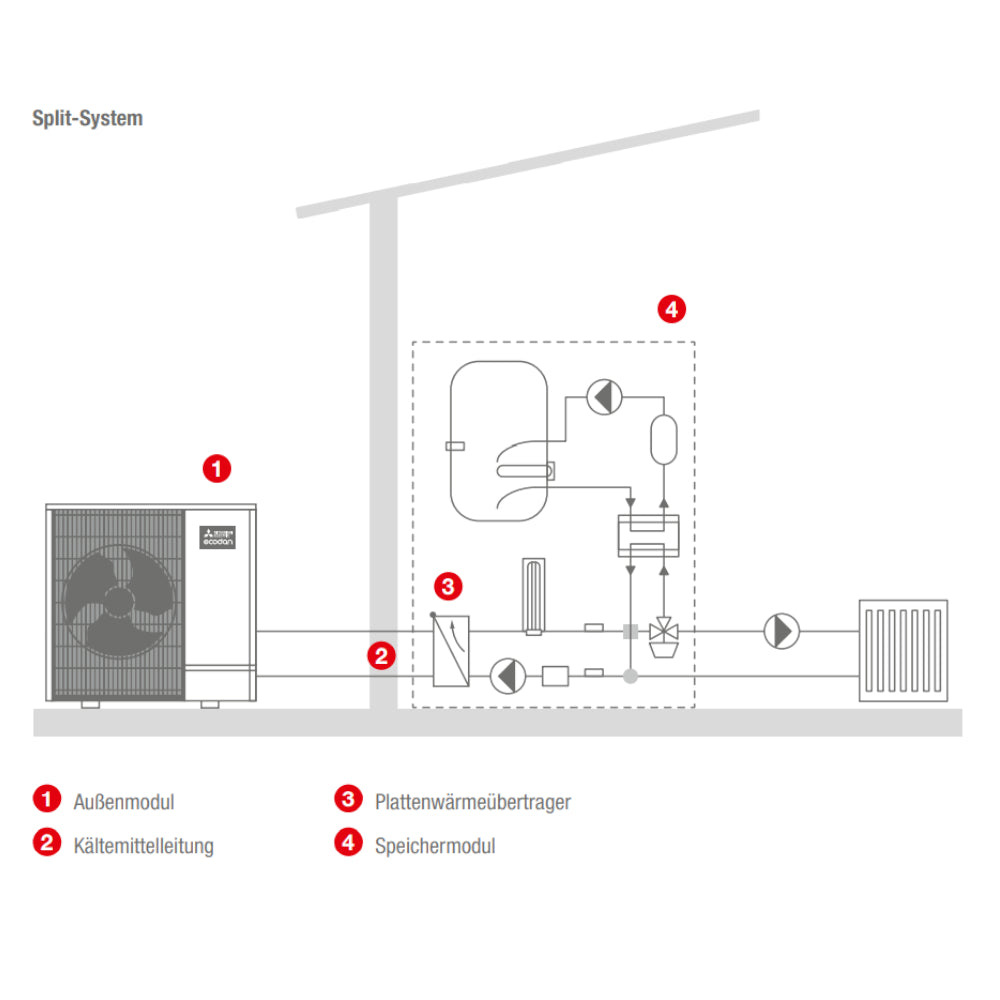

Das Speichermodul der neuesten Generation mit einem Nenninhalt von 300 Litern ist für den Splitbetrieb konzipiert. Das Außenmodul ist per Kältemittelleitung angeschlossen und der Energietransport ins Gebäude erfolgt durch des Kältemittel R32. Die Split-Variante sorgt für eine hohe Gesamteffizienz des Systems, da hier die Verluste beim Transfer der Energie von außen ins Gebäudeinnere sehr gering ausfallen. Sind größere Entfernungen zwischen Innen- und Außeneinheit zu überbrücken, stellt dieses Prinzip die ideale Lösung dar.
Eine Innovation stellt das neue Trinkwasserkonzept des Ecodan-Speichermoduls dar. Die Trinkwassererwärmung erfolgt über einen externen Plattenwärmetauscher, der im Gehäuse des Speichermoduls untergebracht ist. Diese Art der Trinkwassererwärmung verspricht eine Effizienzsteigerung von bis zu 17,5% gegenüber dem bisherigen System (bei Wassererwärmung von 40°C auf 55°C). Erreicht wird diese Betriebskostenverbesserung unter anderem durch die neue Rohrführung, die das Zapfvolumen durch das optimierte Schichtverhalten vergrößert. Ein integrierter, platzsparender Kalkabscheider mit einer großen Oberfläche von 16,4 m² (Edelstahl-Wolle) schützt den Speicher dauerhaft und nahezu wartungsfrei vor Kalkablagerungen.
|
DAS SPEICHERMODUL
|
| Arbeitstemperatur heizen | -28 °C bis +24 °C |
| Außengerät | PUD-SHWM100YAA |
| Innengerät | EHST30D-YM9ED |
| Breite Ausseneinheit | 1050 mm |
| Breite Inneneinheit | 595 mm |
| EU verantw. Person | info@thermoflux.info |
| Lieferzeit | 160 Werktage** |
| EAN | 4062852644616 |
| Elektrische Spannung Außen | 400 V, 3 Ph, 50 Hz |
| Elektrische Zusatzheizung | 3+6 kW |
| Lautstärke innen in dB | 41 |
| Lautstärke Außen in dB | 59 |
| Füllmenge des Kältemittels | 1,7 kg |
| Außengerät: Schalldruckpegel ** | 44 dB(A) |
| Gewicht Ausseneinheit | 121 kg |
| Gewicht gefüllt | 425 kg |
| Gewicht leer | 116 kg |
| GPSR-Anschrift | Friedrich-Naumann-Str. 55, 99974 Mühlhausen |
| GPSR-Mail | info@thermoflux.info |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | ThermoFLUX Deutschland GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Heizung Vor-und Rücklauf | Ø 28 mm |
| Höhe Ausseneinheit | 1020 mm |
| Höhe Inneneinheit | 2050 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes.
|
| Kältemittel ******* | R32 |
| Leistungsbereich | 3,2- 12,4 kW |
| maximale Leitungslänge | 30 m |
| maximale Überhöhung | 30 m |
| Modell Name | PUD-SHWM100YAA + EHST30D-YM9ED |
| Nennleistung | 10,0 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| Rohrdurchmesser Fl.-Seite | 1/4" / 6 mm |
| Rohrdurchmesser Gas-Seite | 1/2" / 12 mm |
| Außengerät: Schallleistungspegel *** | 59 dB(A) |
| Innengerät: Schallleistungspegel *** | 41 dB(A) |
| Spannungsversorgung | 400 V, 3 Ph, 50 Hz |
| Speicherinhalt | 300 Liter |
| Design | Modern |
| Farbe | weiss |
| Tiefe Ausseneinheit | 480 mm |
| Tiefe Inneneinheit | 680 mm |
| Trinkwasser Vor- und Rücklauf | Ø 22 mm |
| Artikel Einheit | Set |
| WEEE-Reg.-Nr. DE | 92841400 |
| Gewicht | 237 kg |
| Anfrage | nein |
| Energieeffizienzklasse Allgemein | A+++ |
| kW(h) Durchschnitt | 10 |
| Energie Klasse - Heizen | A++ |
| kW(h) kalt | 10 |
| Hersteller | Mitsubishi Electric |
| Speichergröße | XL |
| kW(h) warm | 10 |
| Verpackungseinheit | VE |
