Midea TWIN MCA3U-18FNXD0-GA Kassettengerät 2x 5,3kW und Quick-Connect

Midea TWIN Split Klimaanlage mit zwei Deckenkassetten MCA3U-18FNXD0-GA mit je 5,3 kW | gesamt ~36000 BTU, für Deckenmontage und Klimatisierung bis 60m² je Kassette (* Kühlen & ≈ Heizen)

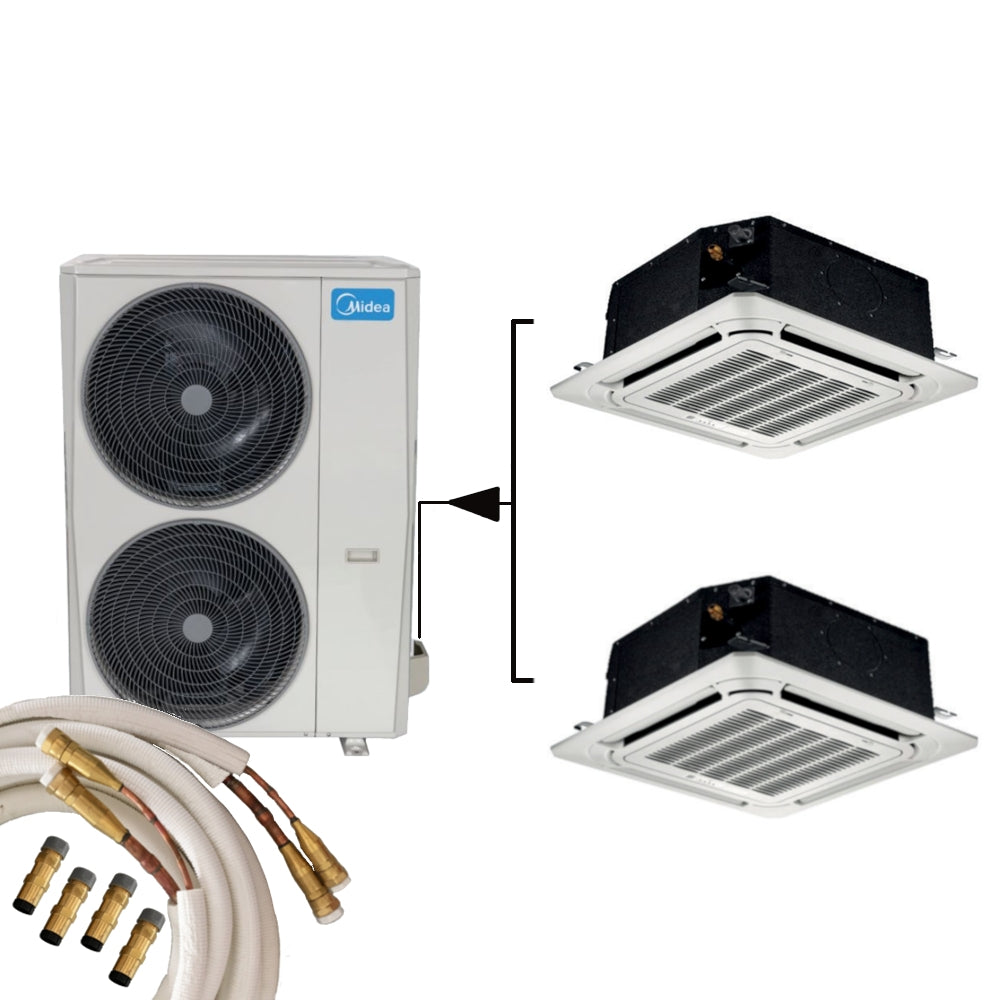

Dieses Twin Klimagerät arbeitet mit einer Außenanlage MOU-36FN8-RD0 mit 10,4 kW Gesamtleistung und 2 Deckenkassette MCA3U-18FNXD0-GA mit je einer Leistung von 5,3 kW. Die Kassetten können beispielsweise in einem Raum mit einer Gesamtfläche von ~ 120m² oder in 2 getrennten Räumen mit je 60 m² aufgestellt werden. Bei Twingeräten ist nur ein Simultanbetrieb möglich, es gibt eine "Masterunit", in dem Fall ein Kassettengerät, welche alle Einstellungen der "Slaveunit", also dem zweiten Kassettengerät, weitergibt.

Die MCA Baureihe arbeitet bereits mit dem neuen Kältemittel R32. Sie passt dank einer Bautiefe von 260mm in nahezu jede Zwischendecke. Das Rastermaß beträgt 570x570mm, die abdeckende Blende hat das Maß 647x647mm. Die Kassette zeichnet sich aus durch schlichtes zeitloses Design, gepaart mit moderner Technik für einen erschwinglichen Preis aus! Die Klimaanlage ist dank  Effizienzklasse A++ beim Kühlen, und Effizienzklasse A+ beim Heizen zudem sehr energiesparend und zeitgemäß umweltschonend. Als Aufpreispflichtiges Zubehör ist ein Smart Port erhältlich, wodurch das Ansteuern via App vom Smartphone oder Tablett aus möglich ist.

Kältemittelleitung Wege und Längen

Vom Twin Außengerät geht eine 3/8 FL & 5/8 GS Leitung ab, diese wird zum Twin-Verteiler geführt. Der Twin-Verteiler sollte so verlegt werden, das der Abstand zwischen beiden Innengeräten zum Twin-Verteiler identisch ist um eine gleichmäßige kühlung zu gewährleisten. Vom Twin Verteiler zum jeweiligem Innengerät geht eine 1/4 FL & 1/2 GS Leitung ab.

• Die Gesamtleitungslänge beträgt 30m und kann nicht überschritten werden. Gemeint ist die Leitungslänge vom Außengerät zum Verteiler und vom Verteiler zum jeweiligem Innengerät 1 + 2.
• Die maximale Länge vom Verteiler zum Innengerät beträgt 15m
• Die maximale Länge vom Außengerät zum Verteiler beträgt 10m

Vorgefüllt und evakuiert zur einfachen Montage dank Quick-Connect System!

Durch das vorhandene Quick-Connect-System ist die Klimaanlage schnell durch den Klimatechniker angeschlossen. Die Zeitersparnis dabei macht sich in Ihrem Geldbeutel bemerkbar und erleichtert dem Fachmann die Arbeit bei Ihnen vor Ort. Die Leitungen sind mit dem Kältemittel R32 vorgefüllt und sparen Zeit bei der Montage von Neuanlagen sowie bei Wartungs- und Instandhaltungsarbeiten. Die Anlage ist auch ohne Quicksystem verfügbar: Artikelnummer MI-004-TWIN

Midea Technik und Funktionen

Stromsparende Invertertechnologie

Mit der verbauten Invertertechnik wird die gewünschte Temperatur konstant im Raum gehalten - im Gegensatz zu On/Off Geräten, die erst die Raumtemperatur abkühlen und sich dann abschalten, bis die Temperatur wieder für ein gewisses Maß ansteigt. Durch die ständige Temperaturschwankung bei einer On-Off Anlage, kommt nicht immer ein gleichbleibendes Wohlempfinden im Raum auf.

Außerdem verbraucht die On/Off Anlage durch das ständige An- und Ausschalten des Kompressors viel Anlaufstrom. Die Midea Mission PRO hingegen bleibt durch ständige Temperaturüberwachung und die stufenlose Drehzahlregulierung des Kompressors stets im Betrieb, und regelt ununterbrochen die Raumtemperatur. Dieses Klimagerät sorgt mit einer konstanten Stromabnahme für einen wesentlich geringeren Durchschnittsverbrauch und somit geringere Kosten: Die Technik spart bis zu 30% Energie und sorgt trotzdem für gleichbleibende Temperaturen.

Midea Außengeräte technische Ausstattung

3D DC Inverter: Mit den Midea DC Motoren erreichen die 3D DC Inverter Klimaanlagen eine höhere Effizienz und Laufruhe, was zu einem geringeren Energieverbrauch beiträgt.

• DC Kompressor Motor (Außengerät): Verbessert die Energieeffizienz des DC Verdichter-Motors in großem Maße
• DC Motor Axiallüfter (Außengerät): Verbessert die Energieeffizienz der Verflüssigerleistung
• DC Motor Kreuzstrom Ventilation (Innengerät): Variable Transmission der Ventilatorengeschwindigkeit, Super ruhiger Betrieb

Midea Außengeräte mit Hochfrequenz Kompressor Technologie

Je niedriger die Außentemperatur ist, desto höher wird die Frequenz des Kompressors und die Geschwindigkeit des Ventilators – beim Kompressor bis zu 120 Hz; beim Ventilator bis zu 950Umdrehungen/Min.

Midea Low-Ambient Heating durch PTC Heizband

Mideas Low-Ambient Heating Inverter-Technologie sorgt auch bei extrem niedrigen Außentemperaturen für behagliche Wohlfühl-Wärme.

Das Low-Ambient-Kit in der Außeneinheit ist unter anderem mit einem PTC Heizband am Verdichter ausgestattet, dies garantiert einen effizienten Betrieb auch bei niedrigsten Außentemperaturen. Ein weiteres Heizband garantiert den Ablauf des beim Abtauen anfallenden Wassers.

Midea Innengeräte MCA3U-18FNXD0-GA Besonderheiten

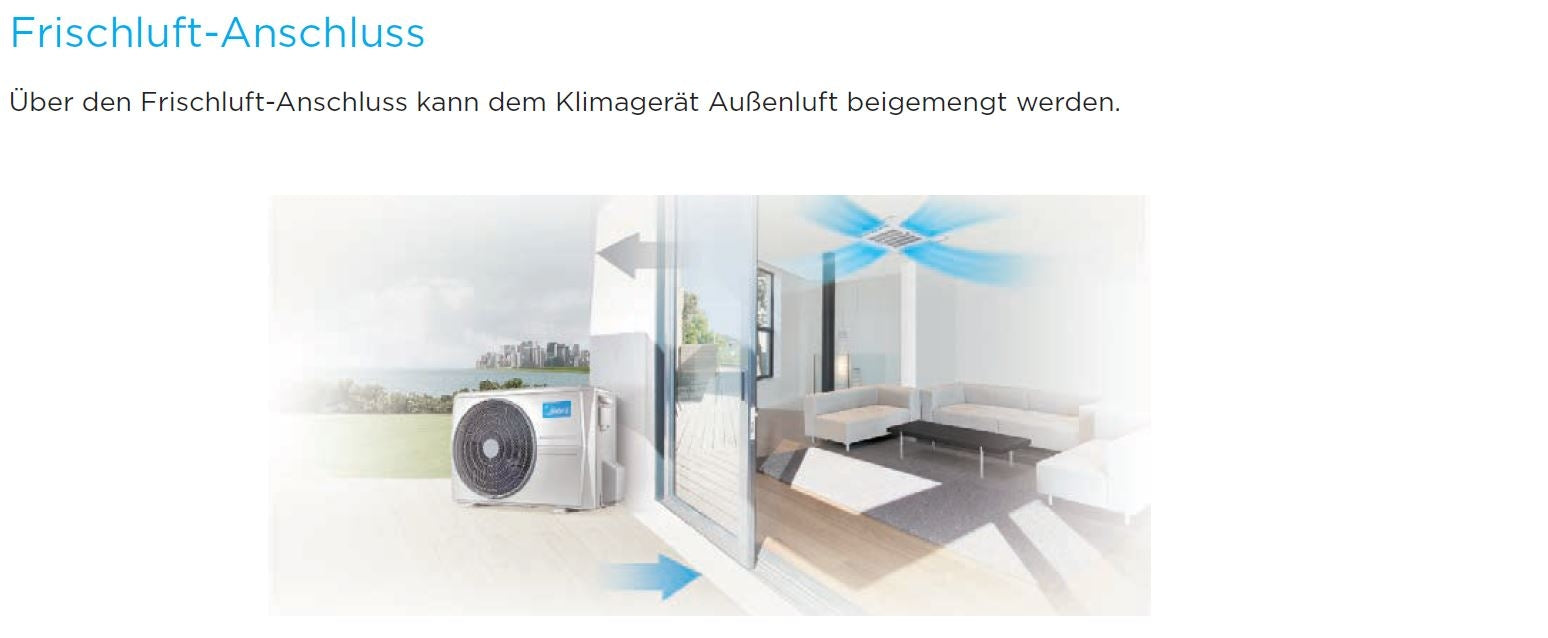

Frischluft-Anschluss: Über den Frischluft-Anschluss kann dem Klimagerät Außenluft beigemengt werden.

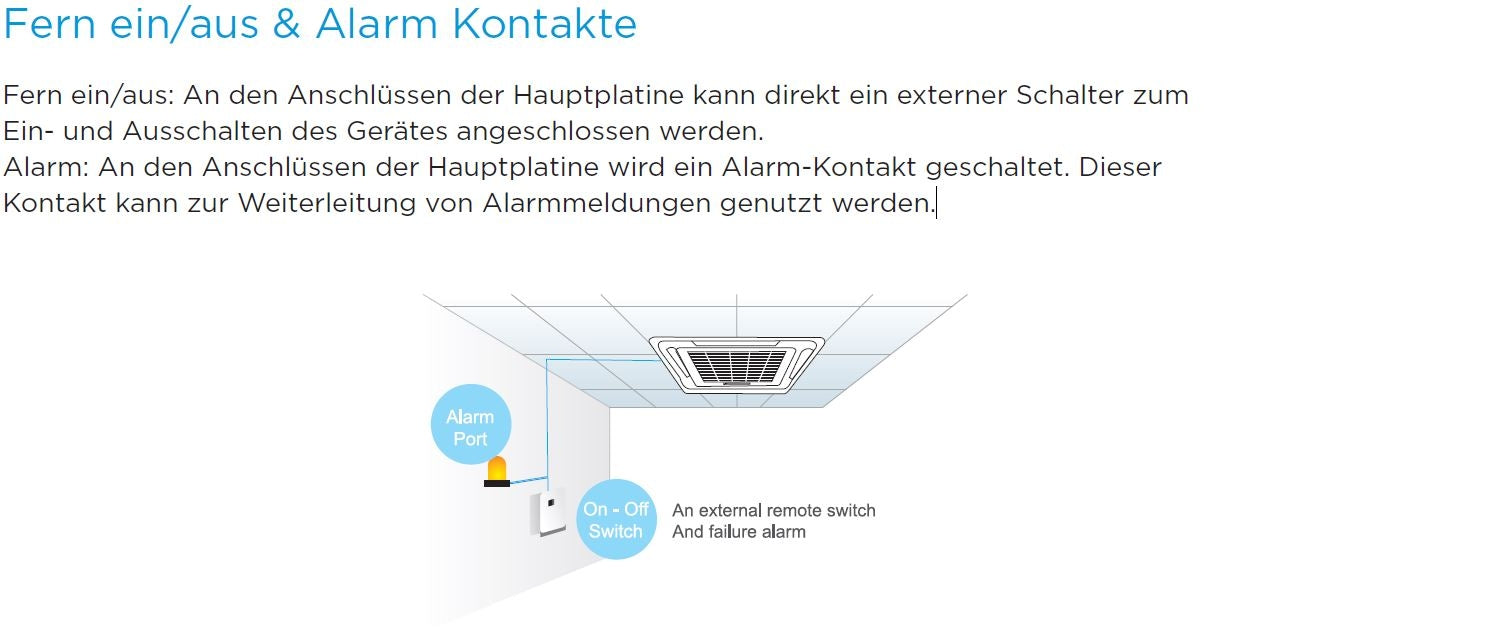

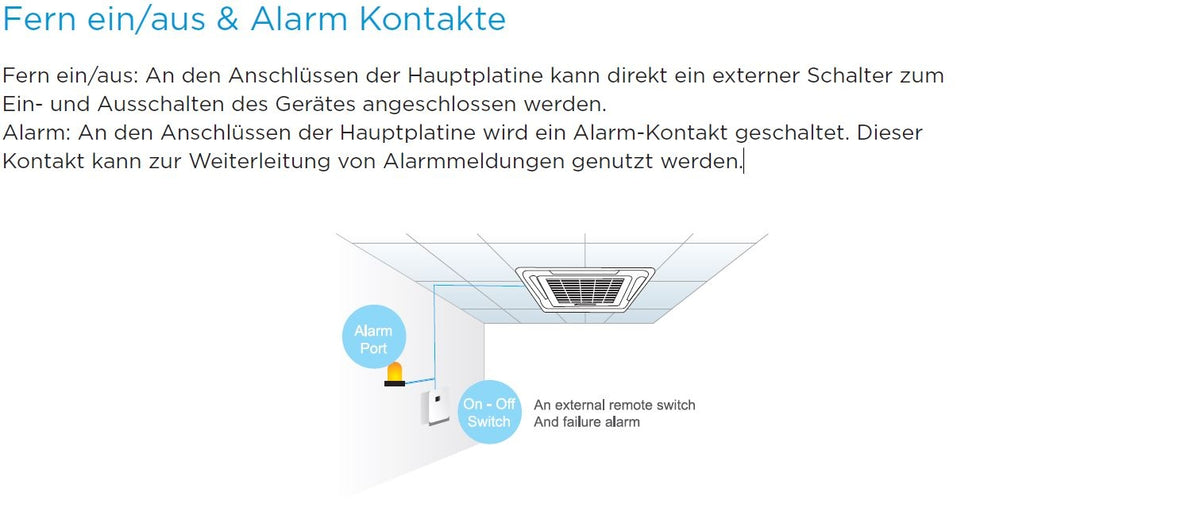

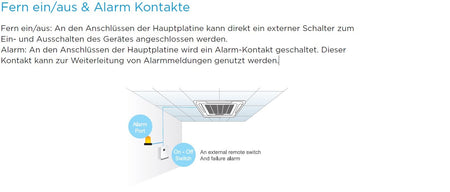

Fern ein/aus & Alarm Kontakte: Fern ein/aus: An den Anschlüssen der Hauptplatine kann direkt ein externer Schalter zum Ein- und Ausschalten des Gerätes angeschlossen werden. Alarm: An den Anschlüssen der Hauptplatine wird ein Alarm-Kontakt geschaltet. Dieser Kontakt kann zur Weiterleitung von Alarmmeldungen genutzt werden.

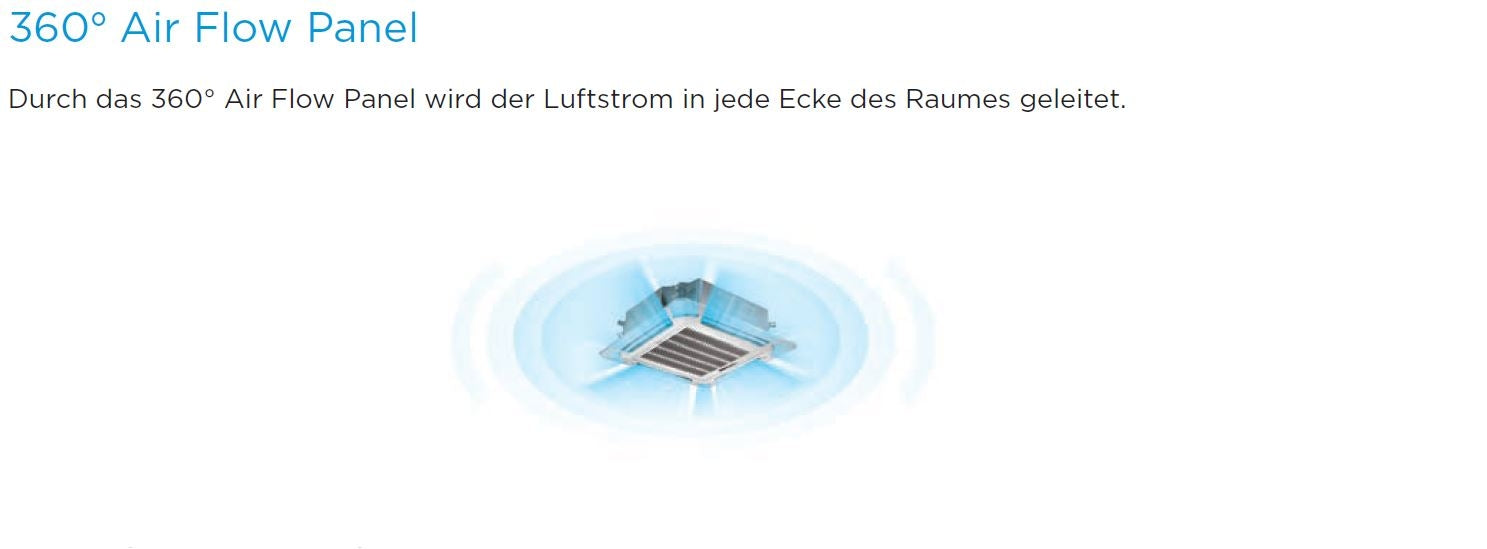

360° Air Flow Panel: Durch das 360° Air Flow Panel wird der Luftstrom in jede Ecke des Raumes geleitet.

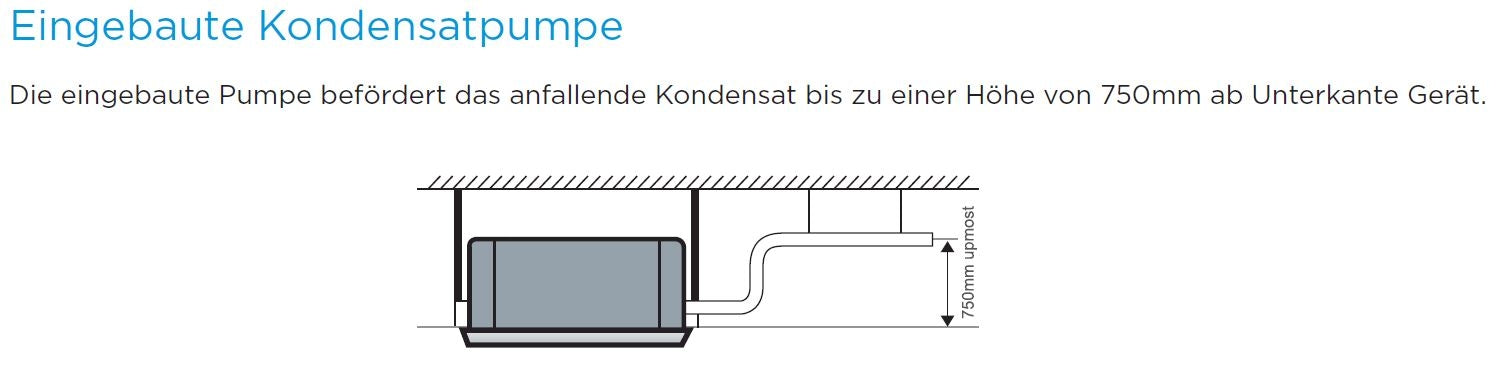

Eingebaute Kondensatpumpe: Die eingebaute Pumpe befördert das anfallende Kondensat bis zu einer Höhe von 750mm ab Unterkante Gerät.

Weitere Funktionen der Midea MCA3U-18FNXD0-GA im Überblick:

Hauptfunktionen

• Kühlen: Einstellbereich bis +17 °C

• Heizen mit Wärmepumpentechnik: Dank dieser Funktion können Sie traditionelle Heizung in den Übergangszeiten ersetzen oder unterstützen. Der Einstellbereich: bis +30 °C

• Ventilation: Reine Luftumwälzung, ohne Kühlung, Heizung o.ä.

• Entfeuchten: Das Gerät stellt den Kühlbetrieb für eine optimale Entfeuchtungsleistung ein

• AUTO Modus: Feste Herstellereinstellung  +24 °C, über Autotaste direkt am Gerät ist der Wert nicht veränderbar, über die Fernbedienung ist die Autotemperatur jedoch frei wählbar (von +17°C bis +30°C). Wenn das Klimagerät in die Betriebsart AUTO geschaltet wird, wählt dieses automatisch die Kühlung, die Heizung oder die Belüftung nach der Umgebungstemperatur.

Energiesparfunktionen

• Bill Control: Funktion „Bill Control“ in der Midea Remote Control App für die Kontrolle des Energieverbrauchs. Vorgabe über einen einstellbaren Zeitraum möglich.

• Sleep Mode: Die Schlaf-Funktion regelt die Temperatur nach 2 Stunden und schaltet nach weiteren 5 Stunden vollständig ab.

Komfortfunktionen

• Auto Restart Funktion: Die Anlage nimmt nach einem Stromverlust automatisch wieder die zuletzt eingestellten Werte an.

• Eingebaute Kondensatpumpe: Die Kondensatpumpe ist integriert und schafft eine Förderhöhe von bis zu 750 mm.

• Twin Kompatibel: Die Anlage kann als Zwillingssystem eingesetzt werden.

• Fern Ein/Aus Port: Anschlussklemmen am Innengerät ermöglichen die externe Ein-/Ausschaltung des Gerätes.

• Anti-Kaltluft-Funktion: Zur Vermeidung von kalter ausgeblasener, Luft läuft der Ventilator am Innengerät beim Einschalten im Heizbetrieb anfangs nur auf niedrigster Stufe.

• Ausgelegt für den Betrieb mit R32: Die elektronischen Bauteile sind extra für den Betrieb mit dem Kältemittel R32 entwickelt worden.

• Luftauslass mit Positionsspeicher: Die Lamellen stellen sich beim Einschalten wieder auf dieselbe Position, wie zum Zeitpunkt des Ausschaltens.

• Winterregelung: Ermöglicht den Kühlbetrieb im Winter bis zu einer Außentemperatur von -15°C.

• Mono & Multi kompatibel: Die Inneneinheiten sind als Einzelgeräte und als Free-Match-Multi-Geräte einsetzbar.

Luftverteilung

• Frischluft: Frischluftanschluss möglich.

• Filter: Verschiedene Filtereinsätze zur Verbesserung der Luftqualität. Als Zubehör erhältlich.

• Turbo Mode: Sorgt für schnelleres Erreichen der eingestellten Temperatur.

Sicherheit

• Kältemittelmangel-Schutzfunktion: Im Display am Innengerät erscheint bei Kälteittelmangel der Fehler-Code „EC“, die Anlage schaltet dann automatisch ab.

• Notbetriebsfunktion: Die Anlage zeigt im Falle einer Fühlerstörung den Fehler-Code „E4“ und läuft im Notbetrieb weiter.

Fernbedienung und Timer

• Fernbedienung: Fernbedienung kann individuell konfiguriert werden.

• Timer: 24h Timer zur Einstellung der Ein- und Ausschaltzeit.

• Wireless Control: Midea Remote Control – Einstellung und Überwachung per App. Aufpreispflichtiges Zubehör

• Kabelfernbedienung: Als optionales Zubehör ist eine Kabelfernbedienung zur Installation an der Wand erhältlich. Aufpreispflichtiges Zubehör

• Zentrale Steuerung: Multifunktionale Steuerung für maximal 64 Inneneinheiten. Aufpreispflichtiges Zubehör

Schalldruckpegel der Deckenkassette MCA3U-18FNXD0-GA im Betrieb

TIPPS ZUM ENERGIESPAREN

• Halten Sie die Filter stets sauber.
• Halten Sie Türen und Fenster der klimatisierten Räume geschlossen.
• Vermeiden Sie direkte Sonneneinstrahlung in den Raum (Vorhänge zuziehen, Jalousien herunterlassen oder Fensterläden schließen).
• Halten Sie die Öffnungen für den Luftein- und austritt der Einheiten frei, damit die Luft zirkulieren kann. Ein nicht einwandfreier Luftstrom beeinträchtigt nicht nur die Leistungsfähigkeit der Anlage, sondern auch die normale Funktionsfähigkeit. Dadurch können irreparable Schäden an der Anlage entstehen.
