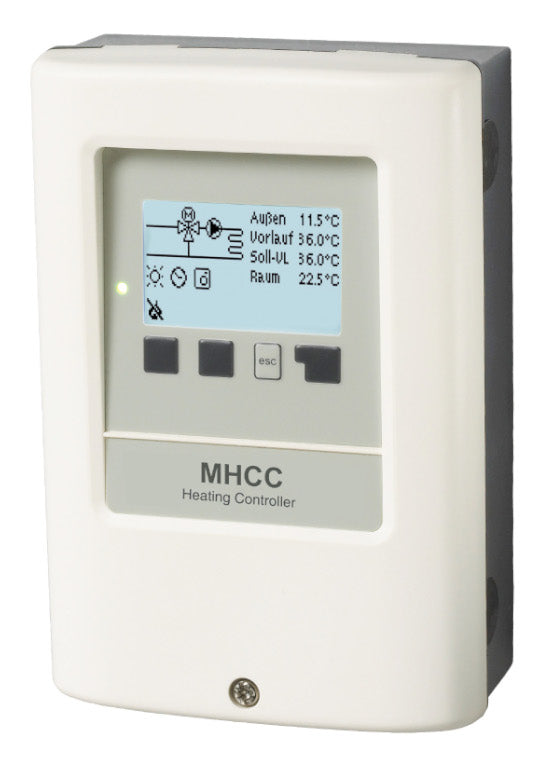

Sorel | MHCC witterungsgeführter Heizungsregler | ohne Fühler

Sorel Medium Heating Controller für gemischte Heizkreise ohne Fühler | mit 4 Sensoreingängen

Die Steuerung ist der Kopf eines jedes Heizsystems und seiner Komponenten. Sorel ist seit 1991 Hersteller von elektronischen Temperaturreglern für die Heizungsindustrie weltweit. Sorel-Regler sind immer energiesparend, zuverlässig und leicht zu bedienen.

Der Heizungsregler MHCC von Sorel hält die Temperaturen im Haus auf einem vorher eingestellten Sollwert. Dazu wertet er die Messdaten verschiedener Sensoren aus und bestimmt die Stellgröße, die zum Erreichen des festgelegten Sollwerts führen soll. Mit der witterungsgeführten Regelung wird dabei die Temperatur in der Umgebung Ihres Hauses überwacht. Denn diese ist ausschlaggebend für den Wärmebedarf und damit auch für die benötigte Heizleistung. Sinkt die Außentemperatur, steuert der Regler eine Pumpe und einen Motormischer an, um die Temperatur im Heizkreisvorlauf auf der vom Regler errechneten Temperatur zu halten. Somit erzeugt die Heizung mehr Energie und Ihr Haus erreicht kuschelig warme Temperaturen.

Sich ergänzende Funktionen wie z. B. Nachheizung und Antilegionellenfunktion können vom gleichen Relais geregelt werden. Auch die Sensoren sind für mehrere Funktionen gleichzeitig nutzbar. So können Sie als Nutzer Ihr individuelles System schnell und einfach konfigurieren. Neben dem Einsatz als Stand-Alone-Regler kann der MHCC via CAN-Bus mit anderen Sorel-Reglern vernetzt werden.

Vielfältig und bedienerfreundliche Heizungsreglung

Dank der sonnenklaren Bedienerführung lässt sich der witterungsgeführten Heizungsregler intuitiv bedienen. Der MHCC besitzt ein gut ablesbares, beleuchtetes Volltext-Display und hat ein komfortables Menü im Text- oder Grafikmodus ohne verwirrende Abkürzungen. Die zugeordneten Befehle werden im Display direkt über der jeweiligen Eingabetaste angezeigt.

Die Einrichtung läuft durch den integrierten Inbetriebnahme-Assistenten leicht von der Hand und ist schnell erledigt. Der MHCC besitzt 2 vordefinierte Hydraulikvarianten. Das formschöne Gehäuse bietet verschiedene Montagemöglichkeiten, wie Wandmontage, Integration in Pumpengruppen oder Schalttafeleinbau.

Die Elektronik befindet sich im Gehäuseoberteil, ist auf dem Klemmanschluss aufgesteckt und leicht trennbar. Die Anschlussklemmen sind fest im Gehäuseunterteil integriert. Alle Kabel können im Klemmraum mit Zugentlastung versehen werden.

Folgende Anschlüsse besitzt der MHCC:

• 3 x Sensoreingänge für PT1000 Temperaturfühler - Messbereich -40 °C bis 300 °C
• 1 x Sensoreingang für Fernversteller RC20 / RC21
• 3 Relaisausgänge 230VAC für Pumpen/Ventile
• 1 x Ausgang umschaltbar 0V - 10V oder PWM-Signal - zur modulierenden Brenneransteuerung bzw. Drehzahlregelung von Hocheffizienz- oder Großpumpen
• max. Belastung 24 VDC für externe Geräte 2 Watt (z. B. Spannungsversorgung von 1 °CALEON Room Controller)

Konnektivität mit anderen Sorel Produkten:

• °CALEON Raumcontroller
• °CALEONbox
• TDCs Solarregler
• HCCs Heizungsregler
• FWCs Frischwasserregler
• Datalogger

Hydraulikvarianten des MHCC Regler:

• gemischter Heizkreis
• gemischter Heizkreis mit Wärmeanforderung (z. B. Brenner, Wärmepumpe)

Vorteile des MHCC im Überblick:

• 4 Sensoreingänge
• 1 Ausgang umschaltbar 0... 10 V oder PWM zur modulierenden Brenneransteuerung bzw. Drehzahlregelung von Hocheffizienzpumpen
• Setup-Wizard - führt Schritt für Schritt durch alle notwendigen Einstellungen für eine schnelle und einfache Inbetriebnahme
• netzwerkfähig mithilfe des Dataloggers - Monitoring und Fernbedienung der Heizung über PC, Smartphone und Tablet
• Antiblockierschutz, Frostschutz, Pufferentladeschutz
• Data-Logging - über Micro SD-Karte zur Speicherung aus Auswertung von Anlagedaten
• kontrastreiches beleuchtetes Display (128 x 64 dots) mit umfangreichem Volltext- und Grafikmodus
• selbsterklärende Bedienerführung über 4 Eingabetasten als Softkeys
• RTC Real Time Clock mit >24h Gangreserve
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 163x110x51 mm
• Menü in 9 Sprachen vorhanden

Im Lieferumfang enthalten:

• 1 x witterungsgeführter Heizungscontroller MHCC
• 3 x Schrauben 3,5 x 35 mm zur Wandmontage
• 3 x Dübel 6 mm zur Wandmontage
• 1 x Montage- und Bedienungsanleitung

Optionales Zubehör zur Bereitstellung der Sorel Connect Technik:

SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Die Regelung MHCC, kann mittels des optional erhältlichen Datalogger netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.

Weiteres Zubehör für den MHCC Heizungsregler:

Die Sorel MHCC besitzt drei Fühlereingänge für die Vorlauftemperatur, die Außentemperatur und wenn Sie möchten, können Sie an den dritten Eingang ein Raumthermostat anschließen.

Mithilfe eines externen Relais kann ein 0-10V / PWM Ausgang genutzt werden, um eine Schaltleistung von 230 VAC oder einen potentialfreien Wechselkontakt zu erhalten. So können Sie den Relaisausgang so konfigurieren, dass Sie einen vollwertigen zusätzlichen Ausgang erhalten, um ggf. einen Öl-, Gaskessel oder Pelletkesselanlage anzusteuern.

Kombination mehrerer Sorel Produkte

Sorel-Geräte z. B. HCC-Regler, Datalogger, °CALEON Room Controller oder °CALEONbox für Flächenheiz- und Kühlsysteme können mittels CAN-Bus miteinander vernetzt werden, um miteinander zu kommunizieren. Somit regeln Sie größere Systeme intelligent und effizient.
