LK Armatur | LK 525 3R | 3-Wege-Mischventil Außengewinde

Artikelnummer: 066077

3-Wege-Mischventil, das in Kombination mit Stellmotor als Mischer oder Verteiler eingesetzt wird.

-35%
Normaler Preis bisher: 78,00 € Sale % 50,55 €
inkl. 19% MwSt. zzgl. Versandkosten

oder

  • Visa
  • Google Pay
  • Apple Pay
  • Klarna
  • Mastercard
  • PayPal
  • Amazon
  • American Express
Auf Lager
Lieferzeit: 5 - 15 Werktage**
Versandgewicht: 0.3 kg

Produktdatenblatt

Ihre persönliche LK Armatur-Kaufberatung:

Luca Schneider

Luca Schneider

03601 40 89 22 81

Mo bis Fr: 10 - 16 Uhr

zur Wunschliste
info-filled Wichtige Informationen

Ihre Anpassung

LK Armatur | LK 525 3R | 3-Wege-Mischventil Außengewinde
LK Armatur | LK 525 3R | 3-Wege-Mischventil Außengewinde
50,55 €

oder

  • Visa
  • Google Pay
  • Apple Pay
  • Klarna
  • Mastercard
  • PayPal
  • Amazon
  • American Express
Produkt Details +

Produkt Details

Beschreibung

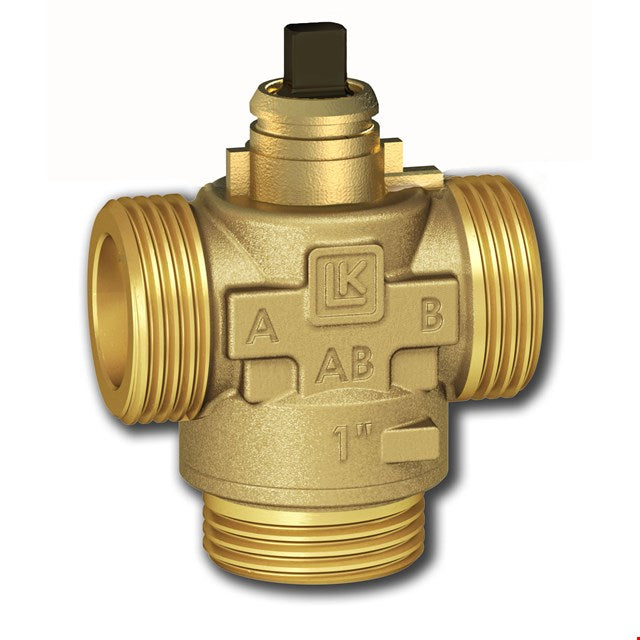

LK Armatur | LK 525 3R | 3-Wege-Mischventil Außengewinde

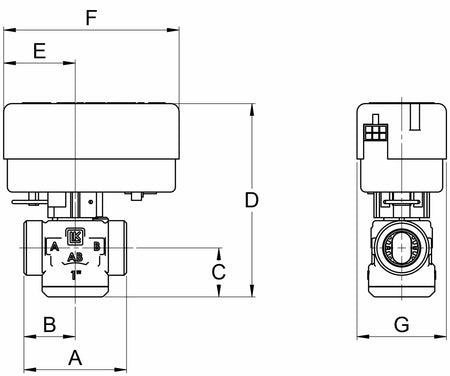

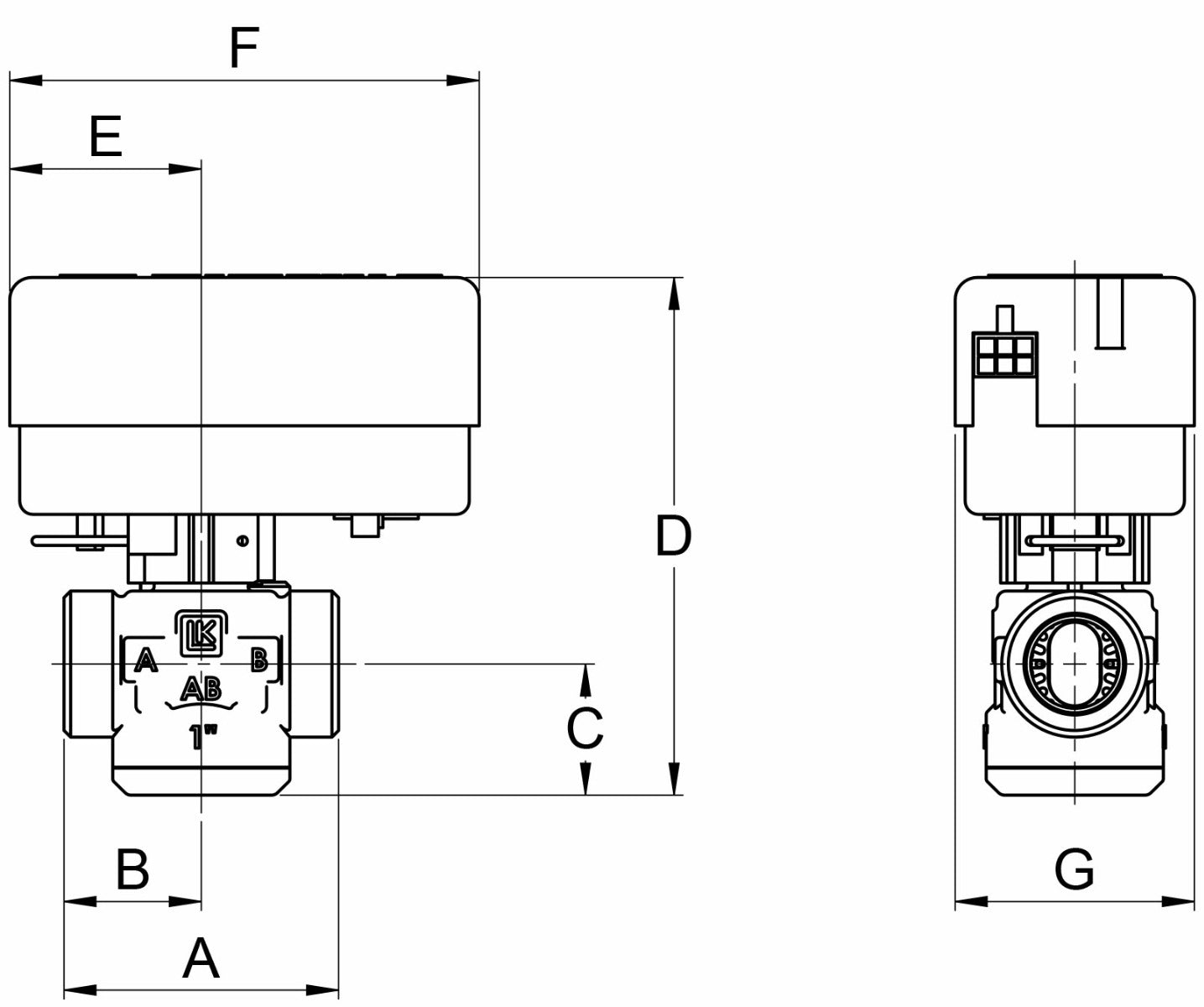

Das LK 525 3R ist ein 3-Wege-Mischventil, das mit Außengewinde oder Klemmverschraubung erhältlich ist. Kombiniert wird es in der Regel mit dem Stellmotor LK 940 C. Zusammen ergeben die Einzelteile das LK 525 MultiZone 3R und werden als Mischer oder Verteiler eingesetzt. Das Ventil selbst ist so konstruiert, dass das Leck kleiner als 0,1 % vom Kvs-Wert bei 100 kPa ist. Dank der speziellen Split-Linear-Charakteristik ist eine gute Regelung auch bei niedrigem Effekt und Durchfluss garantiert.

Bei Montage muss beachtet werden, dass der Motor nicht unter der Ventileinheit platziert wird. Außerdem kann der Motor nur in einer Stellung montiert werden. Ist die schwarze Leitung unter Spannung, dreht er sich gegen den Uhrzeigersinn, ist die braune Leitung unter Spannung, dann dreht der Motor sich mit dem Uhrzeigersinn.

Technische Daten

  • Nennspannung: 230V AC, 50 Hz
  • Leistungsaufnahme: 5 VA
  • Arbeitstemperatur: Min. 5 °C / Max. 55 °C (kurzfristig auch 90 °C)
  • Umgebungstemperatur: Min. 5 °C / Max. 55 °C
  • Max. Arbeitsdruck: 1,0 MPa (10 bar)
  • Max. Differenzdruck: 100 kPa (1 bar)
  • Leckage: < 0,1 % vom Kvs bei 100 kPa
  • Drehwinkel: 90°
  • Drehmoment: 5 Nm
  • Flüssigkeit 1: Wasser - Glykol max. 50 %, Ethanol max. 30 %
  • Gewindenorm: G - Außengewinde, ISO 228/1
  • Laufzeit: 110 s
  • Handbetrieb: Ja
  • Elektrischer Anschluss: Festkabel
  • Signalkontakt: Dreipolig SPDT
  • Schutzart: IP 44
  • Schutzklasse: II
  • Material Gehäuse: Messing EN 12165 CW617N
  • Material externer Deckel: Messing EN 12164 CW614N
  • Material Innenteile/Welle: PPS Komposit
  • Sonstiges: CE (nur Stellmotor)
  • Kabelspezifikation: 3 x 0,75 mm²
  • Farben des Kabels: Blau, Braun, Schwarz
  • Isolierung: PVC

Mehr Informationen

Lieferzeit 5 - 15 Werktage**
EAN 7330147109476
Prüfbedingungen * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert.
Design Klassisch
Farbe gold
Gewicht 0,3 kg
Anfrage nein
Verpackungseinheit VE
