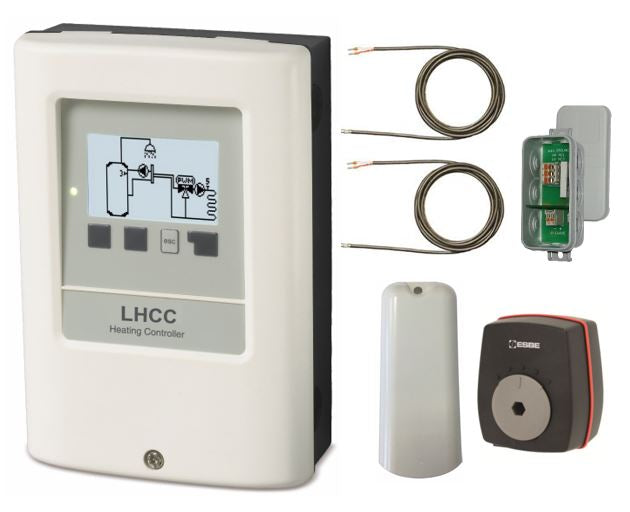

Witterungsgeführter Heizungsregler für bis zu zwei geregelte Heiz- und Kühlkreise sowie zuschaltbare Funktionen für ungenutzte Relais.
Ihre persönliche Sorel-Kaufberatung:
Der LHCC ist ein witterungsgeführter Klimaregler und bietet die Möglichkeit zwei gemischte Heizkreise außentemperaturgesteuert zu regeln. Die 23 vordefinierten Schemata können durch die Belegung freier Relais mit wählbaren Zusatzfunktionen flexibel erweitert werden, um auch individuelle Anforderungen zu konfigurieren.
Hierfür stehen insgesamt 6 Fühlereingänge für Pt1000, drei Ausgänge für 230 V und 2 x 0-10-V/PWM-Ausgänge zur Verfügung. Letztere können etwa für modulierende Brenner mit 0-10-V/PWM-Ansteuerung verwendet werden oder auch die PWM-Mischer. Durch Zuschaltung von Kombisensoren (VSF, VVX und RPS) kann der Volumenstrom und die Temperatur errechnet werden.
Neben dem Einsatz als Stand-Alone-Regler kann der LHCC via CAN-Bus mit anderen SOREL Reglern vernetzt werden. Zudem ermöglicht der integrierte Temperatur- und Feuchtigkeitssensor eine zuverlässige Taupunktüberwachung.
Der PWM-Stellantrieb ARA598 wird in Kombination mit einem Heizungsmischer eingesetzt und per PWM-Signal vom Heizungsregler angesteuert, um die gewünschte Vorlauftemperatur besonders schnell und präzise einzustellen. Mithilfe eines externen Relais kann ein 0-10V / PWM Ausgang genutzt werden, um eine Schaltleistung von 230 VAC oder einen potentialfreien Wechselkontakt zu erhalten. So können Sie den Relaisausgang so konfigurieren, dass Sie einen vollwertigen zusätzlichen Ausgang erhalten um ggf. einen Öl-, Gaskessel oder Pelletkesselanlage anzusteuern.
Die einfache Bedienung ermöglicht dem Endkunden die Anpassung seiner Wunschtemperatur sowie die Einstellung von je vier Betriebsmodi im Heiz- und Kühlbetrieb. Neben Wohnkomfort kann die höchste Energieeffizienzklasse VIII für Temperaturregelungen erreicht werden. Der LHCC besitzt ein gut ablesbares, beleuchtetes Volltext-Display und hat ein komfortables Menü im Text- oder Grafikmodus ohne verwirrende Abkürzungen. Die zugeordneten Befehle werden im Display direkt über der jeweiligen Eingabetaste angezeigt.
Die Einrichtung läuft durch den integrierten Inbetriebnahme-Assistenten leicht von der Hand und ist schnell erledigt. Das formschöne Gehäuse bietet verschiedene Montagemöglichkeiten, wie Wandmontage, Integration in Pumpengruppen oder Schalttafeleinbau.
Die Elektronik befindet sich im Gehäuseoberteil, ist auf dem Klemmanschluss aufgesteckt und leicht trennbar. Die Anschlussklemmen sind fest im Gehäuseunterteil integriert. Alle Kabel können im Klemmraum mit Zugentlastung versehen werden.
|
|
Im Basissystem nicht verwendete Rails, werden als "freies Relais" bezeichnet. Dieses kann dann einer diversen Zusatzfunktion zugeordnet werden. Dabei ist jede Zusatzfunktion nur einmal verwendbar.
Zusatzfunktionen für den Large Heating Controller können sein:
|
|
|
SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Die Regelung LHCC, kann mittels des optional erhältlichen Datalogger netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.
Die Sorel LHCC besitzt sechs Fühlereingänge für die Vorlauftemperatur, die Außentemperatur und wenn Sie möchten können Sie an die weiteren Eingänge auch Raumthermostate anschließen.
SOREL-Geräte z. B. HCC-Regler, Datalogger, °CALEON Room Controller oder °CALEONbox für Flächenheiz- und Kühlsysteme können Mittels CAN-Bus miteinander vernetzt werden um miteinander zu kommunizieren. Somit regeln Sie größere Systeme intelligent und effizient.
✔ erfolgreicher Hersteller für Solar- und Heizungsregler
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 110 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852065299 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 163 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| 24 VDC Ausgang für externe Geräte | bis zu 6 Watt |
| Anzahl der vordefinierten Anwendungen | 23 |
| Anzahl der Fühler | 3 x Pt1000 (1 x TT/S4 Temperaturtauchfühler, 1 x TR/S2 Rohranlegefühler, 1 x TA55 Außenfühler) |
| Data-Logging auf microSD Karte | via Datalogger |
| Ethernetanschluss | via Datalogger |
| Fühlereingänge Gesamt | 10 |
| Gehäusefarbe | RAL 9003 |
| Heizkreis mit Mischer | 0 - 2 |
| Heizkreis ohne Mischer | 0 - 2 |
| programmierbare Heizkreisbetriebszeiten pro Tag | 2 x 3 |
| Kabellänge | TT/S4 mit 4 m Silicon-Kabel, TR/S2 mit 2 m Silicon-Kabel |
| Leistungsaufnahme | PWM Stellmotor bei 12 V = 4 Watt, bei 24 V = 5 Watt |
| kompatibler Raumthermostat | °CALEON / °CALEON Clima / RC20 / RC21 |
| Schutzart | IP40 |
| Spannungsversorgung | externes Schaltrelais 9 - 12 V DC, PWM Stellmotor 12 - 24 VDC |
| Messbereich | TT/S4 -50°C bis +180 ° C, TR/S2 -50 °C bis +180 ° C, TA55 -40 °C bis +70 ° C |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 51 mm |
| Artikel Einheit | St |
| WEEE-Reg.-Nr. DE | 23479719 |
| Gewicht | 1,43 kg |
