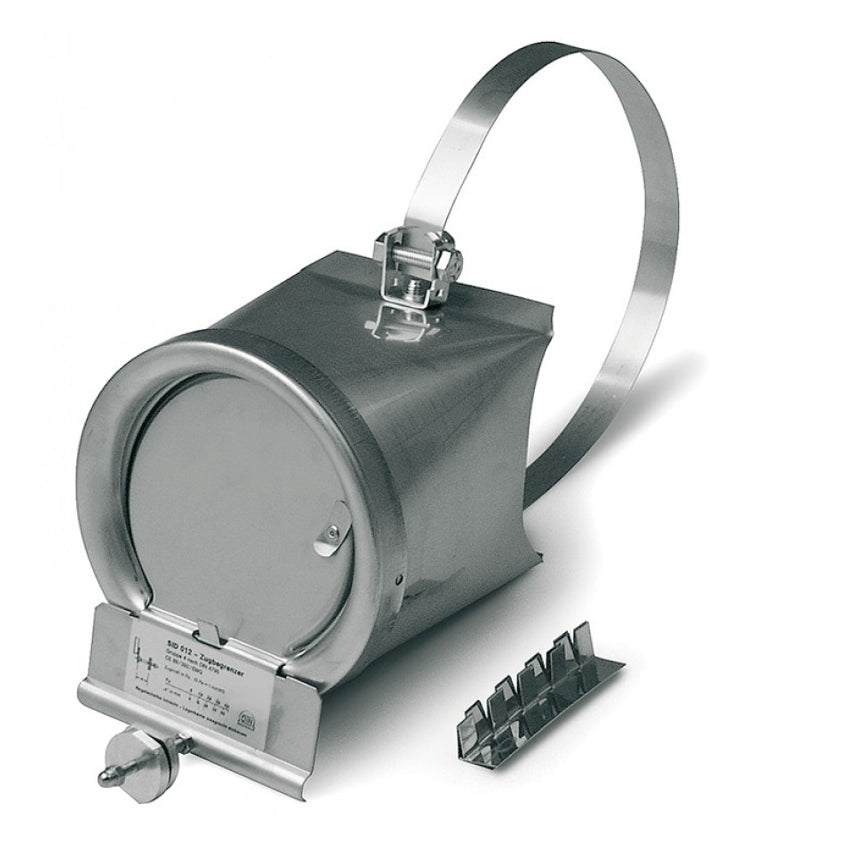

Nebenluftvorrichtung der Luftgruppe 4.
oder
Ihre persönliche KW Kutzner + Weber-Kaufberatung:
Zugbegrenzer, in der DIN 4795 auch als Nebenluftvorrichtungen bezeichnet, sind mechanische oder motorische Bauteile, die in einem Abgassystem gleichmäßige Unterdruckbedingungen herstellen. Sobald der Zug im Schornstein den optimalen Wert überschreitet, öffnet sich die Klappe des Zugbegrenzers und begrenzt den Unterdruck über die zusätzlich zugeführte Luftmenge. Sobald der voreingestellte Wert erreicht ist, schließt die Klappe wieder. Dieser ebenso einfache wie effektive Vorgang sorgt für eine gleichmäßige Verbrennung und messbare Energieeinsparung.
Die Dimensionierung von Abgassystemen bzw. Schornsteinen richtet sich nach den daran anzuschließenden Feuerstätten. Die daraus resultierende Leistungsfähigkeit einer Abgasanlage unterliegt jedoch natürlichen Schwankungen, bedingt durch Temperaturunterschiede zwischen den Jahreszeiten und der Witterung. Um einen sicheren Betrieb zu gewährleisten, werden die Abgasanlagen für eine angenommene Außentemperatur von 15° C ausgelegt (nach EN 13384). In der Heizperiode, in der die Anlagen hauptsächlich betrieben werden, kann durch das ungünstige Temperaturgefälle ein zu hoher Unterdruck im System auftreten. Das hat zur Folge, dass die Verbrennung auf unwirtschaftliche Weise angefacht wird. Der Wirkungsgrad verschlechtert sich, der Energieverbrauch steigt. Zugbegrenzer begrenzen den Unterdruck auf den für die Feuerstätte optimalen Wert.
Diese Zugbegrenzer zeichnen sich durch höchste Regel- und Fertigungsgenauigkeit aus. Durch die ausschließliche Verwendung von Edelstahl, hochwertigem Messing und konstruktiv aufwendige Lösungen wie den Anschlagsdämpfer, arbeiten diese Klappen äußerst geräuscharm und zuverlässig. Die Modelle Z130, Z180 und Z 150 S lassen sich durch eine Motorsteuerung erweitern bzw. nachrüsten, um das Lüften des Schornsteins in Stillstandszeiten zu ermöglichen. Im Gegensatz zu den Basismodellen sind diese Zugbegrenzer auch mit einer Überdruckklappe erhältlich. Diese Sicherheitseinrichtung schützt bei ungewollten Druckschlägen, wie sie beim Anfahren des Kessels entstehen können.
Die gemäß DIN 4795 geprüften, mechanisch arbeitenden Geräte geben in Abhängigkeit von der Druckdifferenz im Schornstein eine Öffnung zur Abgasanlage hin frei. Durch die so kontrolliert einströmende Nebenluft wird der Auftrieb (Schornsteinzug), unabhängig von Witterungseinflüssen, konstant gehalten und zugunsten des Verbrennungsprozesses optimiert. Die Zugbegrenzer schaffen somit gleich bleibende Druckbedingungen in der Abgasstrecke und tragen wesentlich zur Erhöhung der Betriebssicherheit sowie des Wirkungsgrades bei.
Feuerstätten wie Öl- oder Pelletkessel benötigen für ihren Betrieb einen bestimmen und konstanten Unterdruck am Abgasstutzen. Erhöht sich dieser Unterdruck, so verschlechtert sich der entsprechende Wirkungs- bzw. Nutzungsgrad und der Brennstoffverbrauch nimmt zu. Zugbegrenzer bauen diesen erhöhten Unterdruck ab und ermöglichen dadurch einen ruhigeren Abbrand.
Damit für die Feuerstätte optimale Betriebsbedingungen vorliegen und der maximale Effekt für die Trocknung des Schornsteins erreicht wird, ist der Zugbegrenzer gemäß den Angaben in der Einbauanweisung auf den „Mindest-Zugbedarf“ der Feuerstätte einzustellen. Dieser ist auf dem Typenschild oder in der Montageanweisung angegeben. Bei Anlagen mit Gasfeuerstätten mit Brenner ohne Gebläse oder Heizkessel kleiner Leistung reicht in der Regel ein Zugbedarf von 10 Pa.
Nebenluftvorrichtungen (Zugbegrenzer) sind an Feuerstätten, Verbindungsstücken oder Schornsteinen zulässig, wenn nach DIN 18160-1 (2001) sichergestellt ist:
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | V/Hz |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| EU verantw. Person | info@raab-gruppe.de |
| Lieferzeit | 1 - 3 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| General_Durchmesser | 100180 mm |
| EAN | 4062852036947 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| GPSR-Anschrift | Frauenstraße 32, 82216 Maisach |
| GPSR-Mail | info@raab-gruppe.de |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | Joseph Raab GmbH & Cie. KG |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | Industriell |
| Farbe | edelstahl |
| Artikel Einheit | St |
| Gewicht | 0,9 kg |
| Einstellbereich (Zugbedarf im Unterdruck) | 10 - 30 Pa |
| max. Abgastemperatur | 400 °C |
| Anfrage | nein |
| Verpackungseinheit | VE |
