Kaminofen wasserführend Ambiente A4 H2O 8 kW hygiene komplett Set

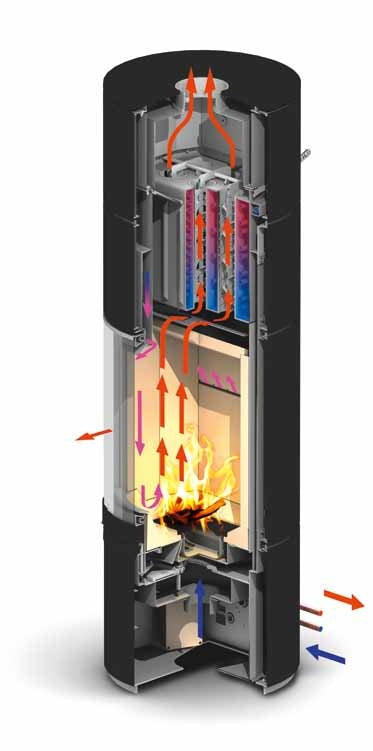

Der mit dem Plus x Award ausgezeichnete wasserführende Spartherm-Ofen Ambiente A4 H2O vereint Effektivität und außergewöhnliches Aussehen. Der Ambiente A4 H2O hat seinen Wärmetauscher direkt über der Brennkammer, dadurch erwärmt er effektiv das Wasser. Der wassergeführte Kaminofen von Spartherm heizt außerdem das Raumvolumen des Aufstellortes bis zu 70m³ problemlos zusätzlich auf. Der Holzverbrauch liegt dabei bei 1,2 -3,0 kg pro Stunde. Innovativ ist auch die Reinigungsmöglichkeit über einen seitlich angebrachten Griff.

Dank seiner intelligenten Konzeption unterschreitet der Ambiente A4 H2O die ab 2015 geltenden Grenzwerte der Emissionsschutzverordnung bereits heute. Hier gehts zur Online-Datenbank.

Der Wasser Ofen A4 H2O wurde mit dem Plus x Award ausgezeichnet

In einem mehrwöchigen Verfahren beurteilen kompetente Fachjournalisten und Marktpersönlichkeiten jährlich die leistungsstärksten und innovativsten Produkte aus den Bereichen Technologie, Sport und Lifestyle. Anhand der Auszeichnungen Innovation, High Quality, Design, Bedienkomfort, Funktionalität, Ergonomie und Ökologie wird echte Markengüte ermessen und von der Jury des Plus x Award ausgezeichnet.

Der Ambiente H2O A4 wurde 2011 mit dem Plus x Award ausgezeichnet und gilt als Kaminofen des Jahres 2011.

2011 Plus x Award ausgezeichnet für:

• Innovation
• High Quality
• Design
• Funktionalität
• Ökologie

Stellen Sie sich vor, Ihr warmes Wasser kommt aus Ihrem Kaminofen.

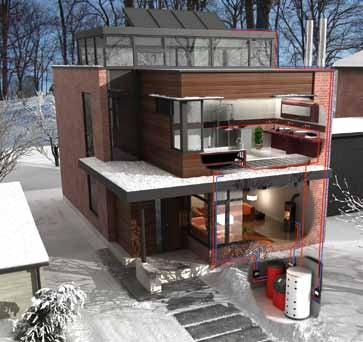

Natürlich nicht direkt, sondern nur bildlich gesehen. Das wunderbar sichtbare Kaminfeuer erwärmt das 'kalte ' Heizungswasser aus dem Pufferspeicher über den im Kaminofen integrierten Warmwassertauscher. Anschließend wird das heiße Wasser an den Pufferspeicher zurückgeschickt. Danach kann die Wärme im Haus dezentral entweder über den Heizkörper, über die Fußbodenheizung oder beim Baden und Duschen genutzt werden.

Wenig Brennholz enorm viel Nutzen

Mit 2,0 kg/h Brennholz können Sie durch die Strahlungswärme des Spartherm H2O Ambiente A4 Ofens einen Wohnraum von 73m² bei einem KFW 70 Haus bei 20°C Innentemperatur halten. Zusätzlich können Sie mit dem Wasserwärmetauscher entweder:

• einen 300 Liter Pufferspeicher von 40°C auf 55,4°C Wassertemperatur erhöhen
• oder 8,0 Minuten bei einer Wassertemperatur von 39°C duschen
• oder 1,0 Badewannen füllen mit einem Volumen von 140Litern bei einer Temperatur von 39°C

Optional: Die kompakte Abbrandsteuerung für Kaminofen Ambiente A4 H2O S-Thermatik Mini

Die S-Thermatik Mini steuert mit der gleichen Präzision wie die S-Thermatik Pro über einen Drehschieber Primär und Sekundärluftzufuhr und sorgt für eine optimale Verbrennung. Die Umschaltung zwischen Automatik- und manuellem Betrieb erfolgt händisch per Drehknopf. Somit kann der Kaminofen Ambiente A4 H2O auch bei Stromausfall sicher betrieben werden. Anstelle eines Displays hat die S-Thermatik Mini eine Funktionskontrollleuchte, die Sichtbar vorne im Gerät eingebaut ist. Sämtliche Komponenten werden im Kaminofen installiert und angeschlossen. Das Gerät wird Steckerfertig ausgeliefert, die Steuerung ist eine absolute Empfehlung für einen Optimalen Betrieb. Es kann auch eine herkömmliche Steuerung genutzt werden, diese sind dann leider nicht so effizient.

Lieferumfang der Optionalen Steuerung:

• Steuergehäuse
• Steckernetzteil
• Stellmotor und Drehschieber
• Türkontaktschalter Abgastemperaturfühler
• Funktionskontrollleuchte

Option Modellvariante RLU und RLA

RLA bedeutet Raumluftabhängig, zur Verbrennung wird bei diesem Modell die Raumluft genutzt. Zu jedem Spartherm Ambiente Modell gibt es auch ein RLU Modell. Sie können auch die RLU Variante auswählen, diese sind Raumluftunabhängig und somit für Energiesparhäuser geeignet. Die RLU Modelle wurden getestet vom DIBt (Deutsches Institut für Bautechnik).

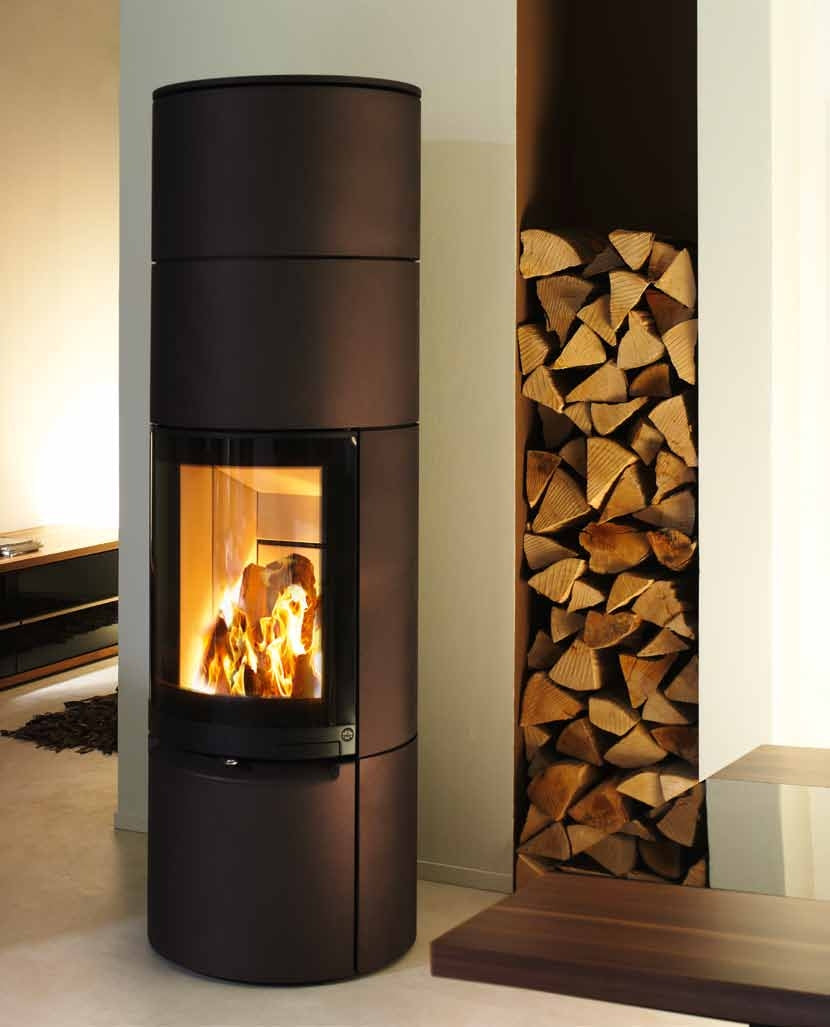

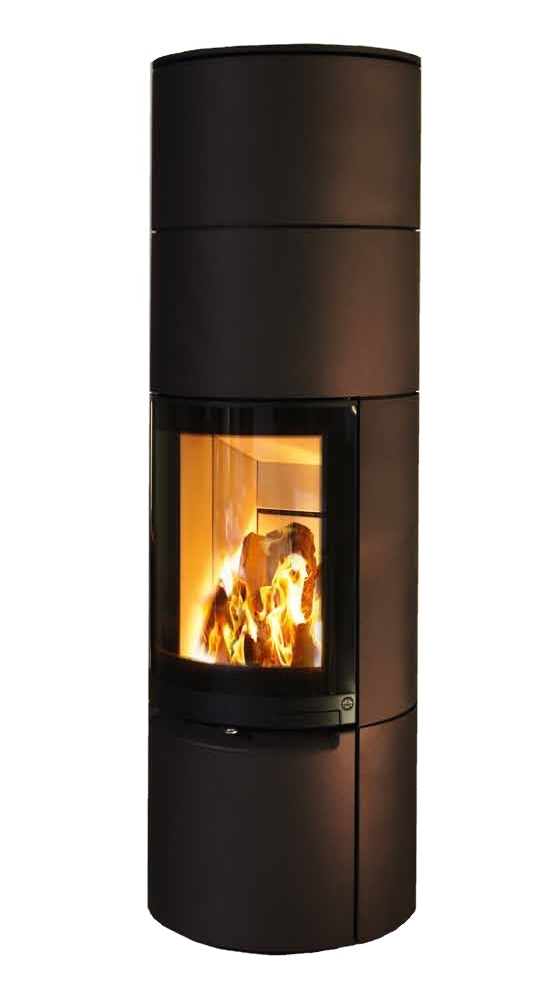

Die Kamine von Spartherm sind absolut hochwertige Produkte, unter anderem daher hat dieser wassergeführte Kaminofen den Plus x Award bekommen. Die Verarbeitung der Materialien und Funktionalität schafft klare Linien. Der Türgriff und Aschekasten sind dezent im Gesamtbild verarbeitet. Die Glaskeramikscheibe des Ofens Ambiente A4 H2O hält sehr hohe Temperaturen aus und ist schwarzbedruckt, dies rundet das edle Design ab. Die Freude an der klaren Form vollendet den Feuergenuss. Form und Funktion sind in vollkommener Harmonie. Seine klare Linienführung macht ihn zu einem eindrucksvollen Objekt aus Stahl und Feuer. Das Design ist Formschön und konsequent, es ist alles ist rund. Als Raumteiler, vor einer Wand oder mitten im Raum. Der Ambiente A4 H2O ist immer ein Blickfang.

Spartherm bietet zudem für den Ambiente A4 H2O verschiedene Farben an (Pulverbeschichtet oder Lackiert). Dadurch ist der Ambiente A4 H2O individuell gestaltbar.

Das Set besteht aus:

• Kaminofen Ambiente H2O
• Hygiene-Kombispeicher 500 Liter für Heizungs- und Brauchwassererwärmung. ohne Wärmetauscher für zzl. Heizkreise
  •  Optional sind 1 Wärmetauscher oder 2 Wärmetauschern für den Hygiene-Kombispeicher auswählbar (für zusätzliche Heizkreise wie z.B. Solar)
• Laddomat 11-30
  • Optional Laddomat 11-30 mit Energieeffizienzklasse A
• 80L Ausdehnungsgefäß
• Kappenventil 1'
• Kesselsicherheitsgruppe
• Thermische Ablaufversicherung

(Klicken Sie auf die Links um eine detaillierte Beschreibung zu bekommen)

Zubehörbestandteile

Der Laddomat 11-30 Rücklaufanhebungsgruppe 72°C

Perfekte Schichtung im Pufferspeicher ist die Voraussetzung für ein effizientes Heizsystem. Der Laddomat lädt den Pufferspeicher mit einem geringen Durchfluss wodurch die Schichtung optimiert wird. Der Laddomat pumpt Wasser so langsam und optimiert in den oberen Bereich des Puffers, dass die Schichtung optimal erfolgt.

Im gleichen Vorgang kühlt der Laddomat den Kessel mit vorgewärmten Rücklaufwasser, das heißt, heißes Wasser vom Kesselvorlauf wird mit kaltem Wasser aus dem Pufferrücklauf gemischt. In der Endphase der Befeuerung erzeugt der Laddomat eine vollständig optimale Ladung des Pufferspeichers, weil das Thermoelement den Bypass sperrt. Ein zusätzliches Drosselventil ist somit unnötig.

Die besondere Regelfunktion hebt die Rücklauftemperatur zum Kesselboden an, dadurch hat der Kessel schnell eine hohe und gleichmäßige Arbeitstemperatur erreicht. Dies verhindert Korrosion und Teerablagerungen, dadurch verlängert sich die Lebensdauer des Kessels. Gleichzeitig wird der Wirkungsgrad erhöht.

1x Hygiene - Kombispeicher

Der Hygiene - Kombispeicher dient zur Speicherung von dem, durch den Kessel oder Ofen, erzeugtem heißem Wasser. Hygiene - Kombispeicher können zudem mittels verbautem Edelstahlwärmetauscher, das Brauchwasser erwärmen.

OPTIONAL Eine Anbindung, beispielsweise einer Solaranlage, ist durch die Auswahl eines Wärmetauschers möglich. durch die Auswahl von 2 Wärmetauschern ist es sogar möglich zum Beispiel noch eine Wärmepumpe anzuschließen.

Ausdehnungsgefäß

Das Ausdehnungsgefäß auch Expansionsgefäß oder Druckausgleichbehälter sind in Heizungssystemen zu verbauen. Durch die Volumenänderungen des Heizungswassers zwischen minimaler und maximaler Temperatur muss der dadurch entstehende Druck vom Ausdehnungsgefäß aufgenommen werden und so den Druck weitgehend konstant halten (Druckerhaltung). Die optimale Größe des Ausdehnungsgefäßes ist min. 10% des Pufferspeichervolumens.

Kappenventil für Ausdehnungsgefäße

Dieses Kappenventil ermöglicht den Austausch des Ausdehnungsgefäßes. Wenn das Ausdehnungsgefäß mal ausgetauscht werden muss, durch einen Defekt oder Vergrößerung der Anlage, hilft das Kappenventil das Ausdehnungsgefäß vom System zu trennen, ansonsten müsste eine vollständige Entleerung des Heizsystems erfolgen.

Kesselsicherheitsgruppe

Die Kesselsicherheitsgruppe dient der druckseitigen Absicherung und Entlüftung geschlossener Heizungsanlagen.

Thermische Ablaufsicherung

für geschlossene Heizungsanlagen nach DIN 4751. Größe G 3/4, Gehäuse aus Pressmessing. Die Kappe besteht aus glasfaserverstärktem Kunststoff. Ausgestattet mit Doppelfühler und Tauchhülse DN 15, DIN geprüft, max. Heizleistung 100 KW, Ansprechtemperatur 95°C.

Hinweis: Lesen Sie auch unser FAQ! Darin enthalten sind die häufigsten Fragen zum Produkt. Zudem befindet sich unter 'Downloads' die komplette Anleitung.
