Effizienter wassergeführter Kamineinsatz aus Stahl mit beständigen gusseisernen Elementen. Gesamtleistung des Einsatzes Zuzia EKO beträgt 14 kW davon gehen 10,6 kW in das Wasser und 3,5 kW in den Raum.
Brennstoffgeeignet für: Scheitholz und Braunkohle
Kesselstahldicke: 4mm
Raumheizvermögen: 90-140m² abhängig von der Isolierung des Gebäudes
Ihre persönliche KlimaWorld-Kaufberatung:

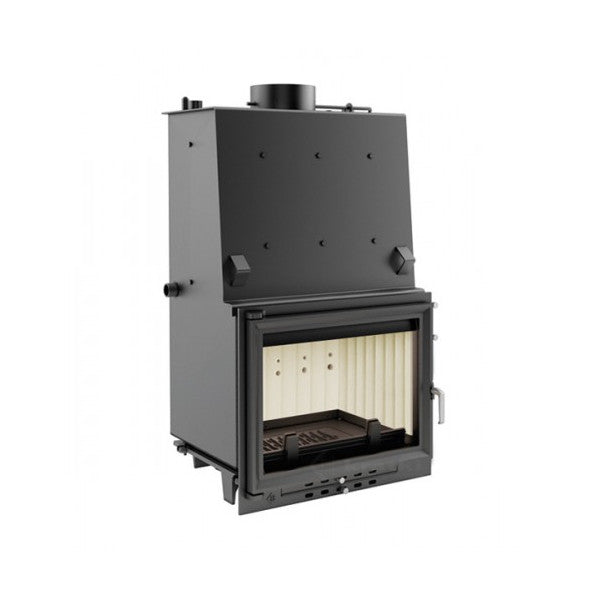

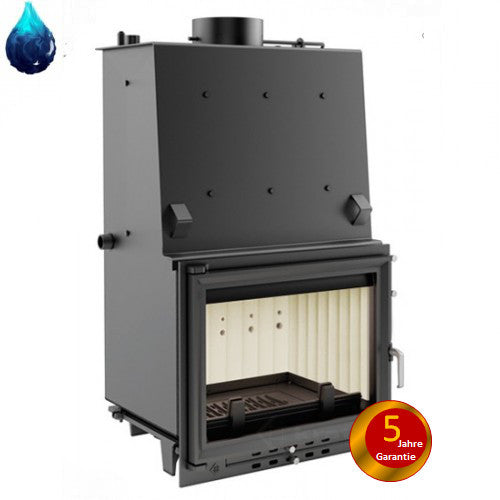

Der Hauptbestandteil des Kratki Kamins Zuzia EKO ist der stählerne Wassermantel. Im Inneren des Kamins befindet sich der Verbrennungsraum. Die Vorderwand des Verbrennungsraums bildet die Gusseiserne Tür die mit einer bis 800 Grad Celsius hitzebeständigen Scheibe und einem Verriegelungsdrücker ausgestattet ist. Diese Tür ist in einem gusseisernen Rahmen eingesetzt und der Rahmen wurde an den Wassermantel angeschraubt.
Von unten ist der Verbrennungsraum durch den gusseisernen Boden getrennt, der ebenfalls an den Wassermantel angeschraubt ist. In diesem Gusseisenuntersatz ist die Aschenfallkammer platziert. Über der Aschenfallkammer ist der Gusseisenfeuerrost einmontiert, auf dem die Verbrennung des Brennstoffes verläuft. Vor dem Herausfallen des glühenden Brennstoffes aus dem Verbrennungsraum nach dem Öffnen der Feuertür schützt der gusseiserne-Vorderzaun. Verbrennungsruckstande, wie Holzasche oder die Reste von dem nicht bis Ende verbrannten Heizstoff sammeln sich in der ausziehbaren Schublade, die sich unter dem Rost befindet.
Im vorderen Teil der Schublade ist bewegliche Leiste eingebaut, in die der Schieberregler mit Griff einmontiert wird. Dieser Schieberregler dient zur Regelung der Primärluft, die zur Verbrennung des Heizstoffes nötig ist. Die Sekundärluft, die zur Nachverbrennung der während des Brennprozesses entstehenden Gase unentbehrlich ist und die Verrusung der hoch temperaturbeständigen Scheibe verhindert, ist durch eine Spalt am oberen Rande dieser Scheibe zugeführt. Über dem Verbrennungsraum sind Heizrohre angebracht. Wahrend des Kaminbetriebs, nach der Anheizung des Heizstoffes spülen die Verbrennungsgase die Wände des Brennraums um, und fliesen zwischenden Heizrohren zum Fuchs und weiter durch Rauchgaskanal bis zum Schornstein. Im Kaminfuchs befindet sich ein regulierbarer Kaminschieber. Zur Einstellung eines bestimmten Öffnungswinkels des Kaminschiebers mit Hilfe eines speziellen Mechanismus dient der Einstellknopf.
Der Zufluss des Warmwassers von der Heizanlage zum Kamin erfolgt mit Hilfe von zwei unteren Anschlussstutzen - einem linken und einem rechten, die einen Durchmesser G 1’’ haben und an die, die Seitenwände desWassermantels angeschweist sind. Die zwei Anschlussstutzen sind nur in der neuesten Version der Kamine eingebaut – im Kamin mit dem Sicherheitswärmetauscher. Einer von diesen Stutzen führt kaltes Wasser in den Sicherheitswärmetauscher (SWT) zu, der andere führt heises Wasser wieder ab

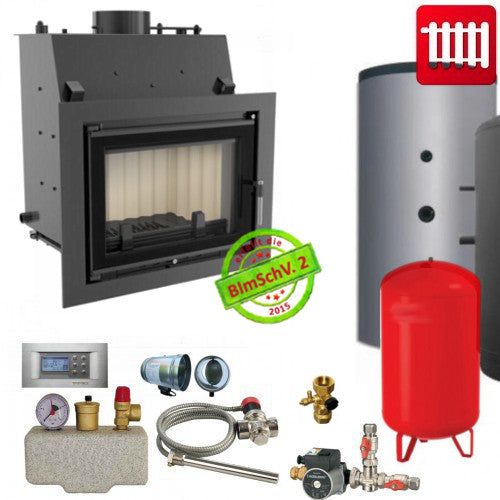

Das SET des Kamineinsatzes Kratki besteht aus:
1x Kamineinsatz wasserführend Amelia EKO Aqua 14kW
Von unten ist der Verbrennungsraum durch den gusseisernen Boden getrennt, der ebenfalls an den Wassermantel angeschraubt ist. In diesem Gusseisenuntersatz ist die Aschenfallkammer platziert. Über der Aschenfallkammer ist der Gusseisenfeuerrost einmontiert, auf dem die Verbrennung des Brennstoffes verläuft. Vor dem Herausfallen des glühenden Brennstoffes aus dem Verbrennungsraum nach dem Öffnen der Feuertür schützt der gusseiserne-Vorderzaun. Verbrennungsruckstande, wie Holzasche oder die Reste von dem nicht bis Ende verbrannten Heizstoff sammeln sich in der ausziehbaren Schublade, die sich unter dem Rost befindet.
Im vorderen Teil der Schublade ist bewegliche Leiste eingebaut, in die der Schieberregler mit Griff einmontiert wird. Dieser Schieberregler dient zur Regelung der Primärluft, die zur Verbrennung des Heizstoffes nötig ist. Die Sekundärluft, die zur Nachverbrennung der während des Brennprozesses entstehenden Gase unentbehrlich ist und die Verrusung der hoch temperaturbeständigen Scheibe verhindert, ist durch eine Spalt am oberen Rande dieser Scheibe zugeführt. Über dem Verbrennungsraum sind Heizrohre angebracht. Wahrend des Kaminbetriebs, nach der Anheizung des Heizstoffes spülen die Verbrennungsgase die Wände des Brennraums um, und fliesen zwischenden Heizrohren zum Fuchs und weiter durch Rauchgaskanal bis zum Schornstein. Im Kaminfuchs befindet sich ein regulierbarer Kaminschieber. Zur Einstellung eines bestimmten Öffnungswinkels des Kaminschiebers mit Hilfe eines speziellen Mechanismus dient der Einstellknopf.
Der Zufluss des Warmwassers von der Heizanlage zum Kamin erfolgt mit Hilfe von zwei unteren Anschlussstutzen - einem linken und einem rechten, die einen Durchmesser G 1’’ haben und an die, die Seitenwände desWassermantels angeschweist sind. Die zwei Anschlussstutzen sind nur in der neuesten Version der Kamine eingebaut – im Kamin mit dem Sicherheitswärmetauscher. Einer von diesen Stutzen führt kaltes Wasser in den Sicherheitswärmetauscher (SWT) zu, der andere führt heises Wasser wieder ab
Zubehörbestandteile:
DIe RT-08G TD Titanium Profikaminsteuerung
Der Temperaturregler mit Mikroprozessor RT-08G von Tatarek ist eine Heizkreisregelung mit grafischem Display. Die Regelung steuert bis zu 3 Pumpen und eine automatische Luftdrosselklappe für eine Anbindung der externen Zuluft.
Der Laddomat 11-100 Rücklaufanhebungsgruppe 72°C
Perfekte Schichtung im Pufferspeicher ist die Vorraussetzung für ein effizientes Heizsystem. Der Laddomat läd den Pufferspeicher mit einem geringem Durchfluss wodurch die Schichtung optimiert wird. Der Laddomat pumpt Wasser so langsam und optimiert in den oberen Bereich des Puffers, dass die Schichtung optimal erfolgt.
Im gleichen vorgang kühlt der Laddomat den Kessel mit vorgewärmten Rücklaufwasser, das heißt, heißes Wasser vom Kesselvorlauf wird mit kaltem Wasser aus dem Pufferrücklauf gemischt. In der Endphase der Befeuerung erzeugt der Laddomat eine vollständig optimale Ladung des Pufferspeichers, weil das Thermoelement den Bypass sperrt. Ein zusätzliches Drosselventil ist somit unnötig.
Die besondere Regelfunktion hebt die Rücklauftemperatur zum Kesselboden an, dadurch hat der Kessel schnell eine hohe und gleichmäßige Arbeitstemperatur erreicht. Dies verhindert Korrosion und Teerablagerungen, dadurch verlängert sich die Lebensdauer des Kessels. Gleichzeitig wird der Wirkungsgrad erhöht.
Die thermische Ablaufsicherung
Thermische Ablaufsicherung STS 20 dient zur Ableitung der überflüssigen Wärme, bei fehlender Wärmeabnahme, wie Stromausfall oder Pumpendefekt etc. und verhindert die Überhitzung des Kamins oder Kessels, und somit die Zerstörung des Kamins oder Heizkessel.
Thermische Ablaufsicherung für geschlossene Heizungsanlagen nach DIN 4751. Größe G 3/4, Gehäuse aus Pressmessing. Die Kappe besteht aus glasfaserverstärktem Kunststoff. Ausgestattet mit Doppelfühler und Tauchhülse DN 15, DIN geprüft, max. Heizleistung 100 KW, Ansprechtemperatur 95°C.
1x Heizungspufferspeicher
Der Pufferspeicher dient zur Speicherung von dem, durch den Kessel, erzeugtem heißem Wasser. In diesem Angebot ist 1 reiner Heizungspufferspeicher enthalten und kann nur Wasser für die Heizung bereitstellen.Die TWL Speicher sind komplett aus deutscher Produktion und Qualitätsstahl gefertigt.
OPTIONAL Eine Anbindung beispielsweise einer Solaranlage an den Pufferspeicher ist durch die Auswahl eines Wärmetauschers möglich. durch die Auswahl von 2 Wärmetauschern ist es sogar möglich zum Beispiel noch eine Wärmepumpe anzuschließen.
Ausdehnungsgefäß
Das Ausdehnungsgefäß auch Expansionsgefäß oder Druckausgleichbehälter sind in Heizungssystemen zu verbauen. Durch die Volumenänderungen des Heizungswassers zwischen minimaler und maximaler Temperatur muss der dadurch entstehende Druck vom Ausdehnungsgefäß aufgenommen werden und so den Druck weitgehend konstant halten (Druckerhaltung). Die optimale Größe des Ausdehnungsgefäßes ist minimum 10% des Pufferspeichervolumens.
Kappenventil für Ausdehnungsgefäße
Dieses Kappenventil ermöglicht den Austausch des Ausdehnungsgefäßes. Wenn das Ausdehnungsgefäß mal ausgetauscht werden muss, durch einen Defekt oder Vergrößerung der Anlage, hilft das Kappenventil das Ausdehnungsgefäß vom System zu trennen, ansonsten müsste eine vollständige Entleerung des Heizsystems erfolgen.
Kesselsicherheitsgruppe
Die Kesselsicherheitsgruppe dient der druckseitigen Absicherung und Entlüftung geschlossener Heizungsanlagen.
Hinweis: Lesen Sie auch unser FAQ! Darin enthalten sind die häufigsten Fragen zum Produkt.

Auf Klimaworld finden Sie die Kaminverkleidung als Komplett-Kaminbausatz !!! Alle Bauteile des Kaminbausatzes passen perfekt zusammen. Der große Vorteil an Kaminbausätzen ist Zeit und Geld zu sparen !!!!
| Abgasnormen/Zulassungen | Norm 13229 2002 Norm PN-91/B-02413 Norm PN-EN 13229:2002 A1:2005 Norm PN-EN 13229:2002/A2:2005 |

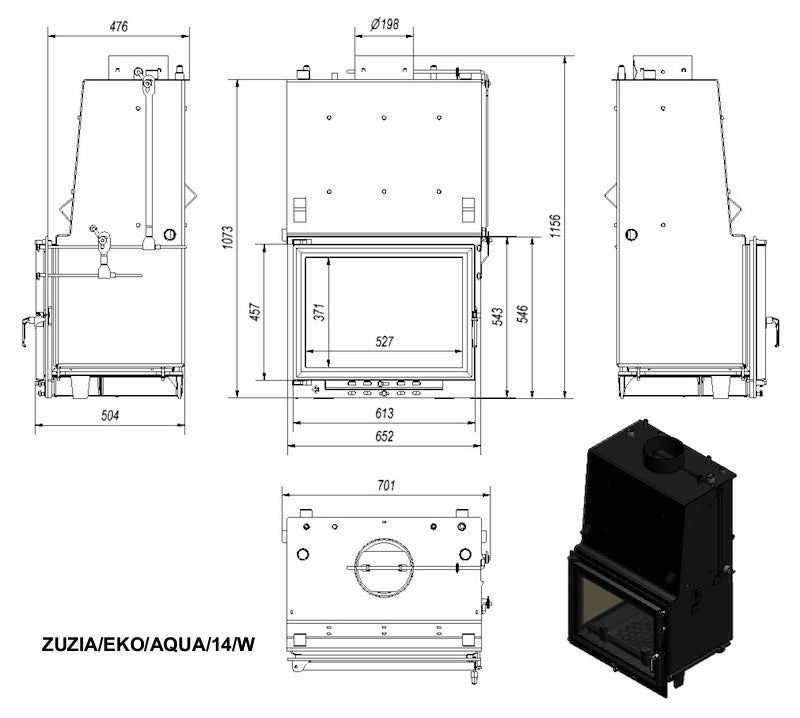

| Abmessung | HxBxT 1156x701x504 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Bauart | 2 / optional 1 |
| BImSchV-Emissionswerte | ja Stufe 2 |
| Brennkammer | Schamotte |
| Brennraumeinsatz | Gusseisern |
| EU verantw. Person | contact@kratki.com |
| COP (W10/W35)** | kW/COP |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852594638 |
| Externe Zuluft | nein / optional ja |
| Zertifiziert nach | BImSchV Stufe 1, BImSchV Stufe 2 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| *Gemäß Standard | DIN EN 3750 |
| **Gemessen bei den Parametern | A2/W35 - 55; gemäß Standard DIN EN 14511 |
| GPSR-Anschrift | Wsola, Gombrowicza Str. 4, 26-660 Jedlinsk |
| GPSR-Mail | contact@kratki.com |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | Kratki.pl Marek Bal |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Heizleistung / Anschlusswert (W10/W35)** | kW/COP |
| Bodenheizung Heizleistung/ COP (A2/W35)** | kW/COP |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Bodenheizung Heizleistung/ COP (A7/W35)** | kW/COP |
| Heizkörper Heizleistung / COP (A7/W55)** | kW/COP |
| Heizkörper Heizleistung / COP (A-7/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Stromversorgung/Sicherungen | V /A |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | Set |
| Wasserdurchfluss auf der Heizungsseite | m3/h |
| Gewicht | 1 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
