Das perfekte Set für eine einfache, schnelle und korrekte Installation von Haushaltsklimaanlagen!

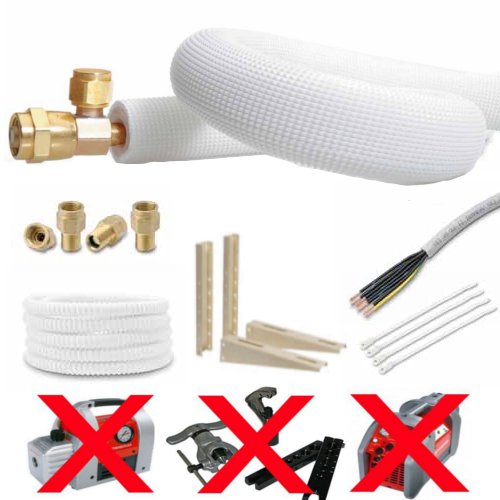

Kit mit 2 “Hochvakuumschläuchen” für die Kühlung aus Kupfer* Cu 99,9,mit Anschlüssen und Serviceventil (Wärmeisolierung aus Polyethylen mitgeschlossenen Zellen - Selbstlöschend Cl. I-DIN 4102-B2 -Dampfdiffusionsbeständigkeit μ> 11.000; Temperaturbereich: -45°C + 105°C)

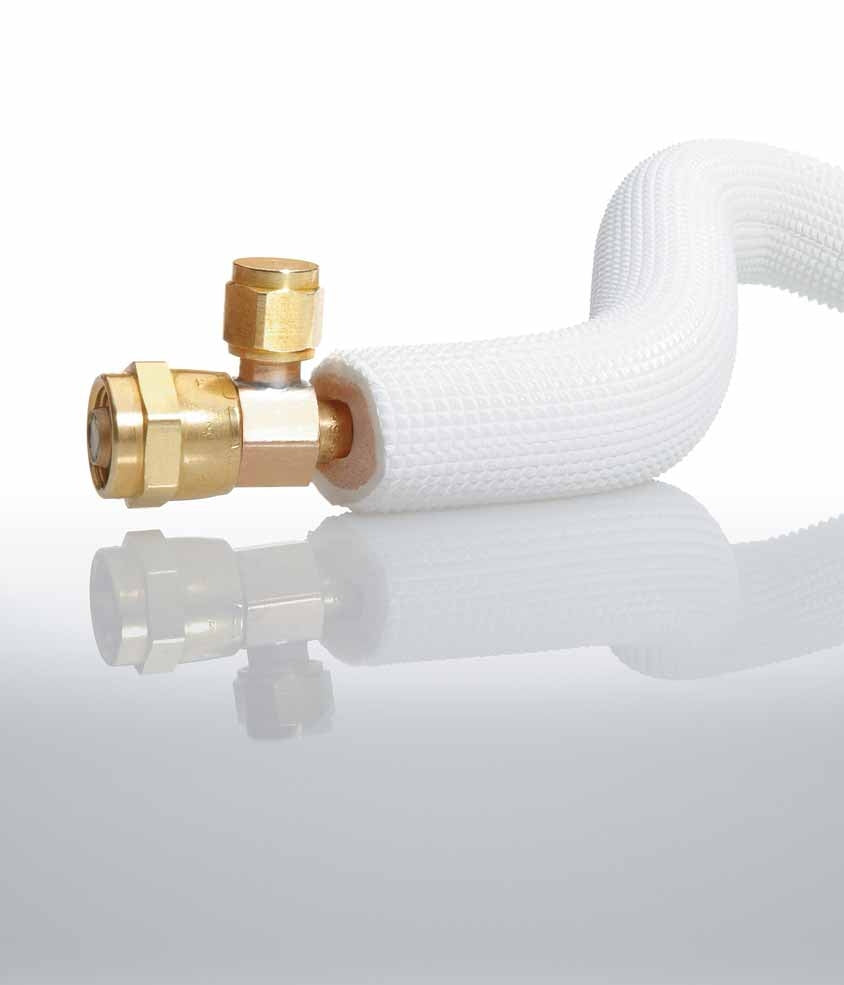

Die Verbindung mit den Schnellanschlüssen der Universalkits ermöglicht eine extrem einfache Installation. Der Vaterteil-Halbanschluss(rechts) enthält ein Messer, eine Metallmembran und eine synthetische Zwischendichtung aus Gummi, die vollständig das Austreten von Kältemittel und die Zufuhr von Luft oder evtl. Kondenswasser bei der Erstkupplung verhindert. Der Mutterteil-Halbanschluss (links) enthält die Metallmembran und das endgültige Abschlussgehäuse.
Beim Zusammenschrauben der Kupplungen werden die beiden Metallmembranen durchstoßen, die sich auf die Außenseite der Leitung biegen und somit den Durchfluss des Kältemittels ermöglichen. Nacherfolgter Kupplung garantieren die Membranen eine permanente“ Metall/Metall-Dichtung”. Eine korrekte Installation sieht zuerst die Montage der internen Einheit und dann der externen Einheit vor. Anschließend werden sie mit den beiden “Hochvakuumschläuchen” verbunden. Nach der Montage der vier Schnellanschlüsse ist die Anlage betriebsbereit.

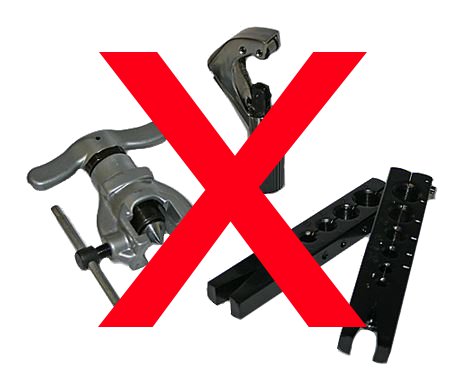

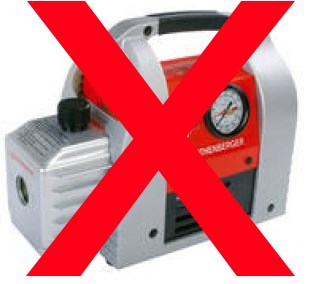

Feldtests belegen, dass durch die Tatsache, dass keine Bördel und keine Vakuumpumpe zur Vorbereitung der Schläuche für den Betrieb mehr erforderlich sind, die Zeitersparnis beijeder einzelnen Installation etwa eine Stunde beträgt.
Hinweis: Seit dem 01.08.2008 ist es gesetzlich vorgeschrieben, dass die Anbringung der Kältemittelleitung von einem Fachbetrieb durchgeführt werden müssen – auch wenn Sie ein Splitgerät mit Quick Connectoren und vorgefüllten Leitungen erworben haben.
