Jeremias Winkel 45° starr | Ø 115 mm
Winkel 45° starr.
-45%
inkl. 19% MwSt.
zzgl.
oder
Auf Lager
Lieferzeit:
4 - 8 Werktage
Versandgewicht:
5.0 kg
Produktdatenblatt
Ihre persönliche Jeremias-Kaufberatung:
Produkt Details
Beschreibung

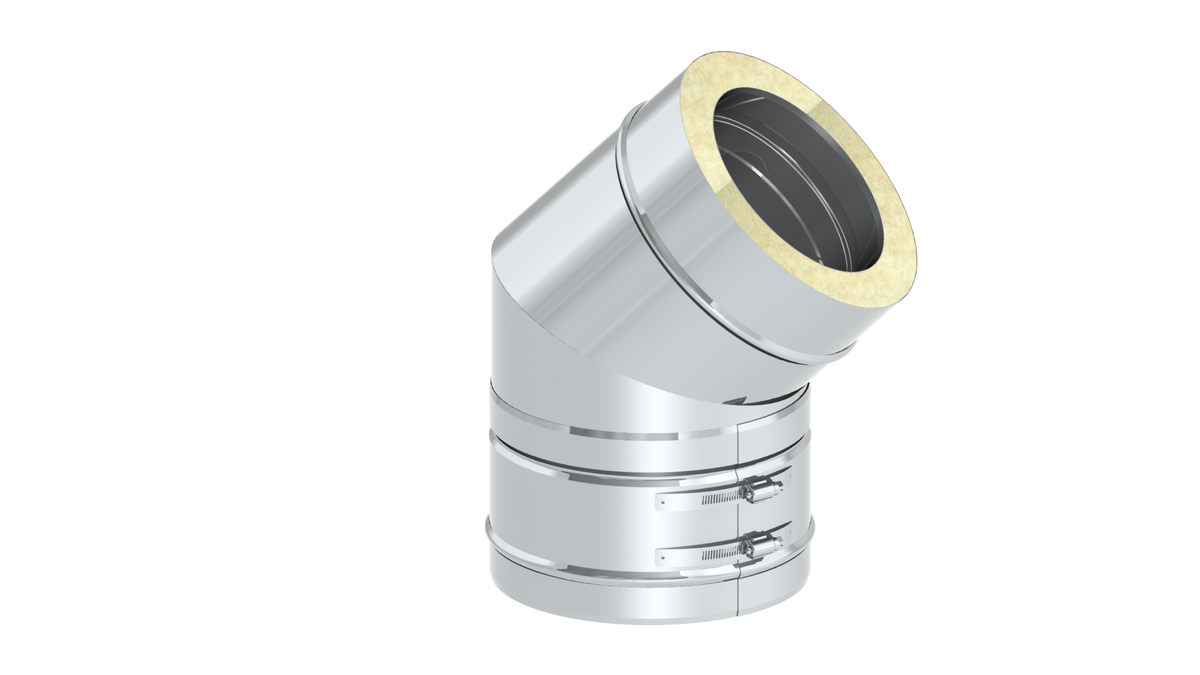

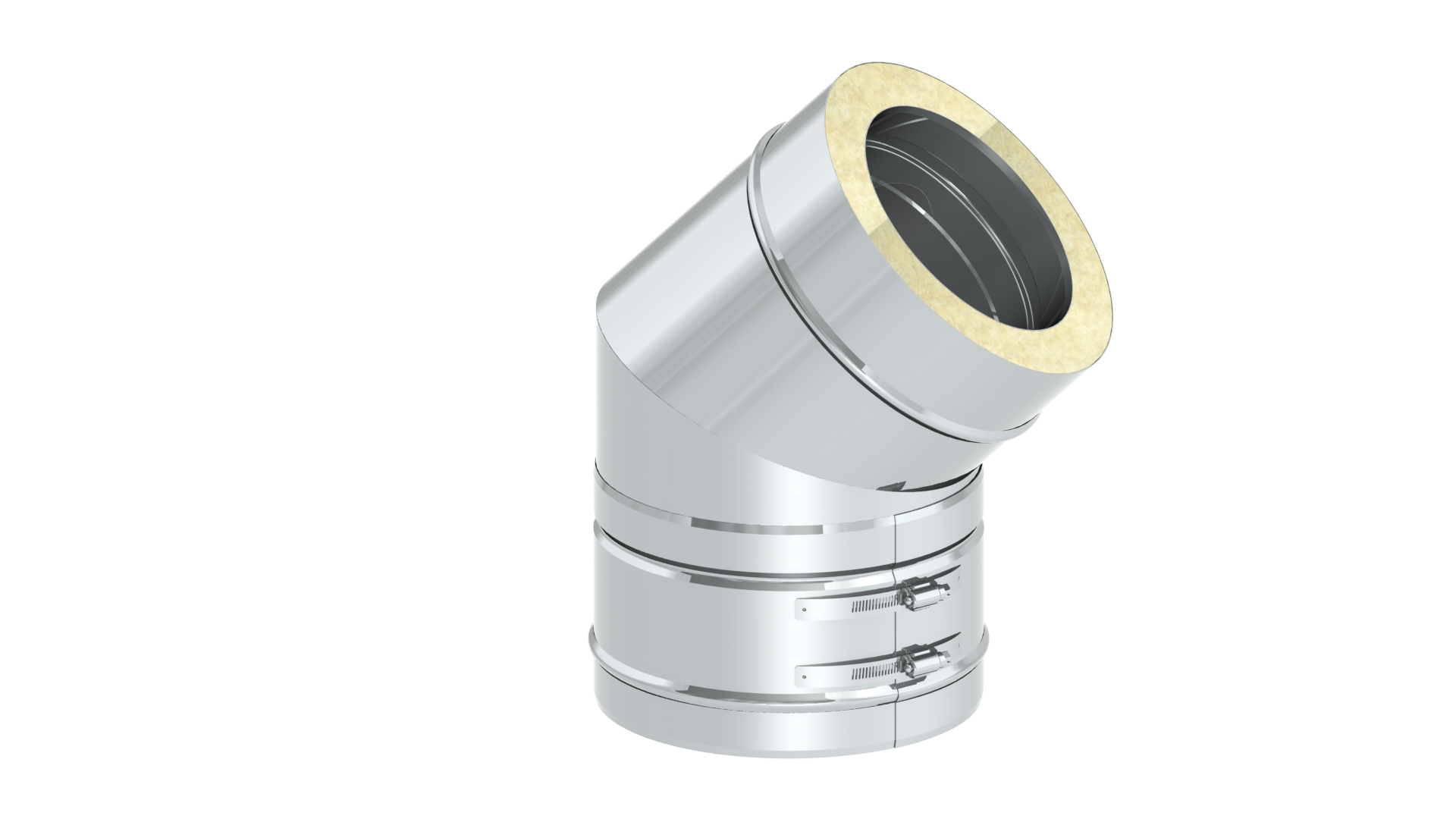

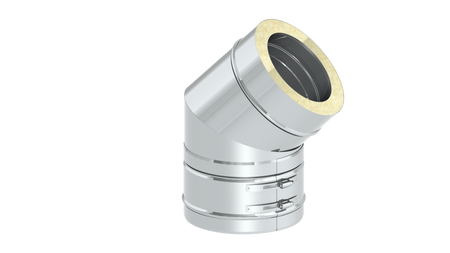

Jeremias Winkel 45° starr
Der doppelwandige Edelstahlbogen mit einem Winkel von 45° kann mit allen anderen Teilen desselben Durchmessers kombiniert werden und schafft so die Möglichkeit das System um 45° abzuführen.
Der Bogen, hergestellt aus hochwertigem Edelstahl, ist witterungs- und korrosionsbeständig. Zudem ist der Winkel auf gesamter Länge mit einer 32,5 mm Isolierung gedämmt.
Eigenschaften des 45° Winkel
- Typ: DW-FU
- Dämmstärke: 32,5 mm mit 120 kg/m³ garantierter Pressdichte
- Einsatzbereiche: Regelfeuerstätten für Öl-, Gas-, Festbrennstoffe (naturbelassenes Holz, Torf, Koks, Kohle)
- Einsatztemperatur: bis 600°C
- rußbrandbeständig: bis 1000°C
- 3 Meter freistehend bis einschließlich Ø 300 mm
- Material außen: Edelstahl 1.4301 - Hochglanz
- Materialstärke Edelstahl: 0,6 mm
- Wärmedurchlasswiderstand: 0,501 m² K/W
- einfache Steckverbindung
- inklusive extra breites, versenktes Klemmband mit 70 mm
- rußbrandbeständig und feuchteunempfindlich
- Mindestabstand zu brennbaren Bauteilen (Festbrennstoffe) im senkrechten Teil: 70 mm
- Mindestabstand zu brennbaren Bauteilen (Öl, Gas) im senkrechten Teil: 30 mm
- CE Klassifizierung nach DIN EN 1856-1
Mehr Informationen
| Abgastemperaturen | <600 °C (Unterdruckbetrieb) |
| Abmessung | Winkel 45° starr |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 4 - 8 Werktage |
| DIN EN | 1856-1 zugelassen |
| Doppelwandig | true |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852134162 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Herstellergarantie | 25 Jahre Garantie |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Gewicht | 5 kg |
| Brennstoff | Gas, Öl, Pellets, Festbrennstoffe |
| Anfrage | nein |
| Verpackungseinheit | VE |
