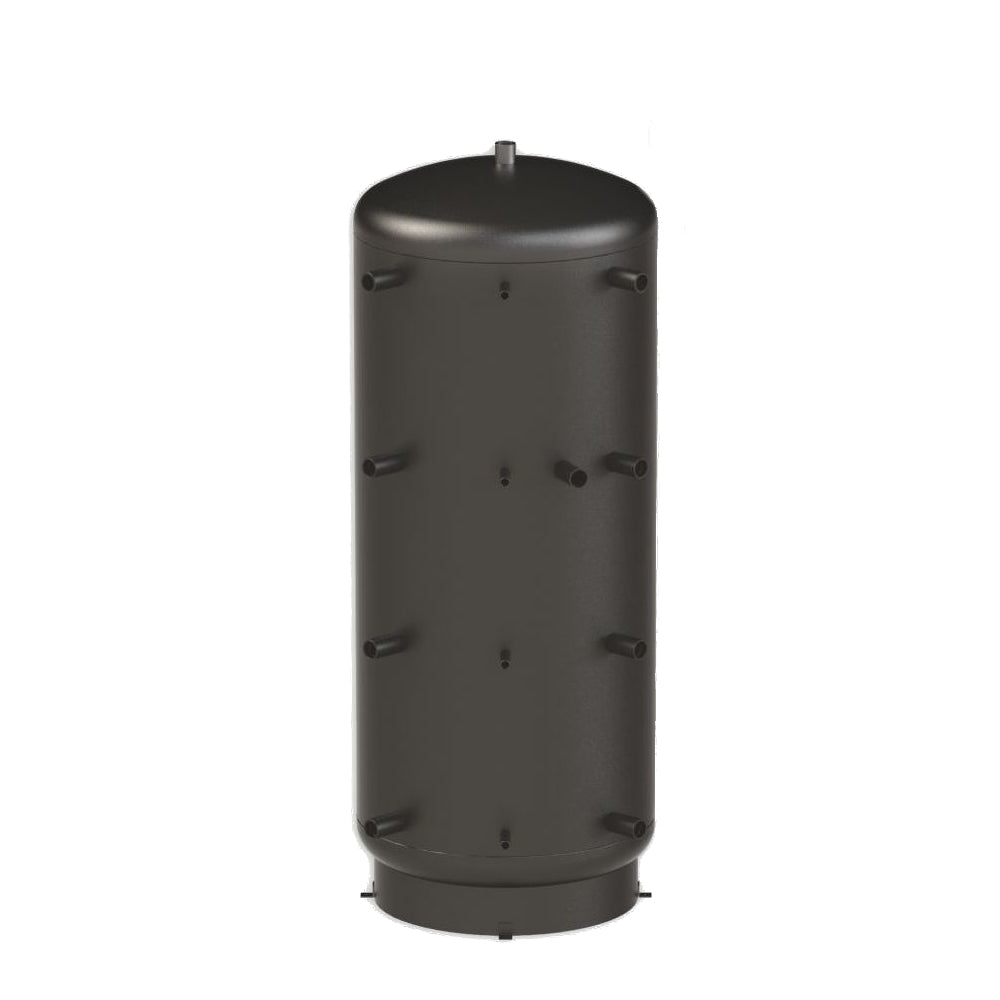

ThermoFlux Hygienespeicher HYGTKB-RR 500 | 2 WT | Ohne Isolierung
Der ThermoFlux Kombi-Hygienespeicher verfügt über 2 fest eingeschweißte Trinkwasserwärmetauscher. Somit besteht die Möglichkeit Heizung-, als auch Trinkwasser zu erwärmen.
oder
Produktdatenblatt
Ihre persönliche ThermoFlux-Kaufberatung:
Produkt Details
Beschreibung
ThermoFlux Hygiene-Kombispeicher HYGTKB-RR 500 mit 2 Wärmetauschern und ohne Isolierung | mit einem Nutzvolumen von 478 Liter | für Heizungskreislauf mit gleichzeitiger Brauchwassererwärmung

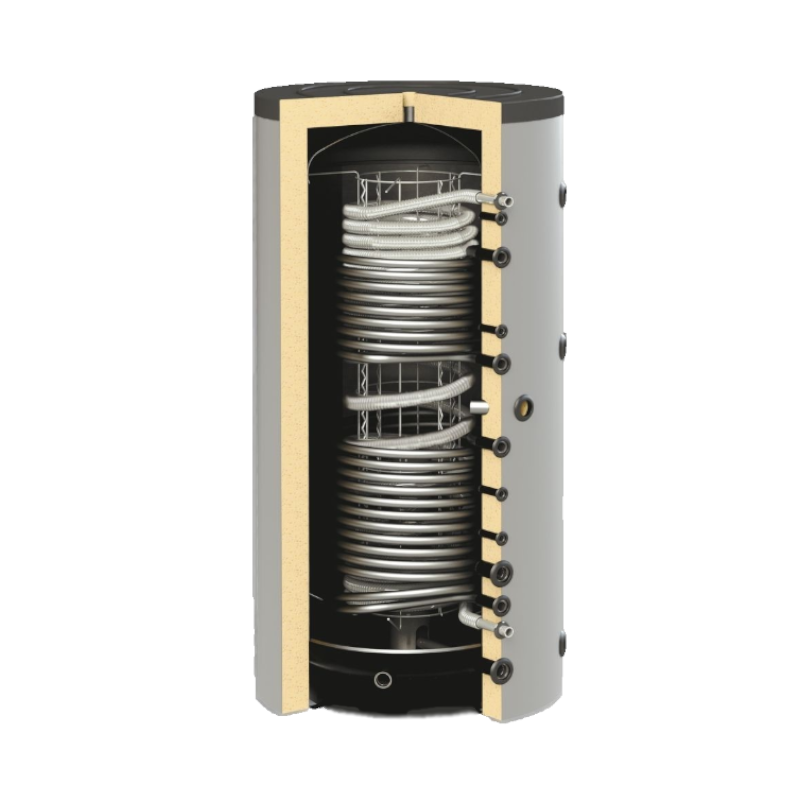

Die Hygiene-Kombispeicher von ThermoFlux werden in Heizungsanlagen mit integrierter Trinkwassererwärmung im Speicher eingesetzt. Bei diesem Speicher handelt es sich um einen kombinierten Hygiene Pufferspeicher mit einem Standard eingebauten Edelstahlwärmetauscher und mit einem fest eingeschweißten Wärmetauscher für die Anbindung von z. B. Solar. Der ThermoFlux Trinkwasserwärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 bzw. AISI 316L. Dieser Edelstahlwärmetauscher ist im Hygienespeicher eingeschweißt.
Der integrierte ThermoFlux Speicher Edelstahltauscher garantiert auf Grund seiner großen Oberfläche eine hohe Warmwasserleistung. Durch die geringe Brauchwasserbevorratung und das Durchlauferhitzer-Prinzip wird einer Legionellenbildung vorgebeugt. Eine Anode wie bei klassischen Trinkwasserbehältern ist daher nicht erforderlich, somit sind die Hygiene-Kombispeicher wartungsfrei.
Worin liegen die Vorteile eines Kombi-Hygienespeichers?
Ein Kombispeicher verbindet die Warmwassererwärmung für die Unterstützung von Heizungssystem mit der Erwärmung von Trinkwasser durch einen integrierten Trinkwasserspeicher. Die Speicherung erfolgt für die spätere Verwendung des erwärmten Wassers. Durch diesen integrierten Trinkwasserspeicher sparen Sie Platz, da Sie keinen zusätzlichen Trinkwasserspeicher aufstellen müssen.
Zusätzlich können Sie noch eine Frischwasserstation erwerben, um Ihr Trinkwasser vor Legionellen zu schützen. Den Speicher gibt es ohne Wärmetauscher, sowie mit einem Wärmetauscher.
Folgende Isolierungen lassen sich mit dem Hygienespeicher kombinieren
Optimierte Standard-Vliesdämmung für ThermoFlux-Speicher (C-Isolierung)
Die optimierte Vliesisolierung wurde im Hinblick auf beste Wärmedämmeigenschaften in Kombination mit einfacher Montage entwickelt. Das Ergebnis: beste Dämmeigenschaften, welche durch beste Passgenauigkeit, geringes Gewicht und optimierten Dämmwerten gerade im Bereich der Anschlussstellen besticht. Die optimierten Vliesisolierungen sind zu 100 Prozent recyclingfähig.
Innovative Neodul Vliesisolierung Wärmedämmung für ThermoFlux-Speicher (B-Isolierung)
Das innovative Produkt Neodul® etabliert sich als neuer Standard für die Wärmedämmung von Warmwasserspeichern. Die rechtlich geschützte Kombination individueller Werkstoffschichten verringert den Wärmeverlust im Vergleich zu anderen Dämmungsformen erheblich. Die Energiekosten sinken damit drastisch.
Die Dämmung ist dank ihrer intelligenten Konstruktion (einschließlich Löchern für die Anschlussrohre und deren Dämmung) einfach zu montieren. Sie ist stabil und passt perfekt für Ihre individuellen Wasserspeicher. Das geringe Gewicht der Dämmung und die Verwendung einer Verschlussleiste oder eines Reißverschlusses vereinfachen die Montage. Diese kann schnell und einfach von einer oder zwei Personen durchgeführt werden.
Technische Daten des HYGTKB-RR 500 im Überblick:
- Trinkwasser-Wärmetauscher aus hochwertigem Edelstahl
- 2x Glattrohrwärmetauscher für zusätzliche Heizquellen
- Behälter aus Qualitätsstahl S235JRG2, nach DIN 4753 und Euronorm EN 12897 gefertigt
- Die Anschlussmuffen sind in einem 90° Winkel angeordnet
- Betriebstemperatur Behälter 95°C
- Betriebsdruck Behälter 3 bar
- Betriebstemperatur Edelstahlwellrohr 95°C
- Betriebsdruck Edelstahlwellrohr 6 bar
- Mögliche Isolierungen Energieeffizienzklasse C und B
- Heizstab optional, Leistung 3 kW; 4,5 kW; 6 kW und 7,5 kW
Im Lieferumfang enthalten:
- 1 x ThermoFlux Hygienespeicher HYGTKB-RR 500/22 mit 2 Wärmetauschern
Im Lieferumfang ist keine Isolierung enthalten.
Mehr Informationen
| Abmessung | HxØ 1750x850 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 5–10 Werktage |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| Durchmesser mit Vlies | 850 mm |
| General_Durchmesser | 650 mm |
| Durchmesser ohne Isolierung | 650 mm |
| EAN | 4260454520806 |
| Fläche Wärmetauscher oben | 1,0 m² |
| Fläche Wärmetauscher unten | 1,7 m² |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 1700 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kippmass | 1720 mm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Höhe ohne Isolierung/mit Isolierung | 1700 / ca. 1750 mm (je nach Isolierung) |
| Wärmeverlust | 92 W (C-Isolierung) / 62 W (B-Isolierung) |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Bereitschaftswärmeaufwand | 2,2 kWh/24h (C-Isolierung) / 1,5 kWh/24h (B-Isolierung) |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Pufferspeichervolumen | 500 Liter |
| Inhalt Wärmetauscher oben | 6,2 L |
| Inhalt Wärmetauscher unten | 10,5 L |
| Gewicht | 164 kg |
| zul. Betriebsüberdruck | 3 bar |
| zul. Betriebstemperatur | bis 95 °C |
| Anfrage | nein |
| Verpackungseinheit | VE |
