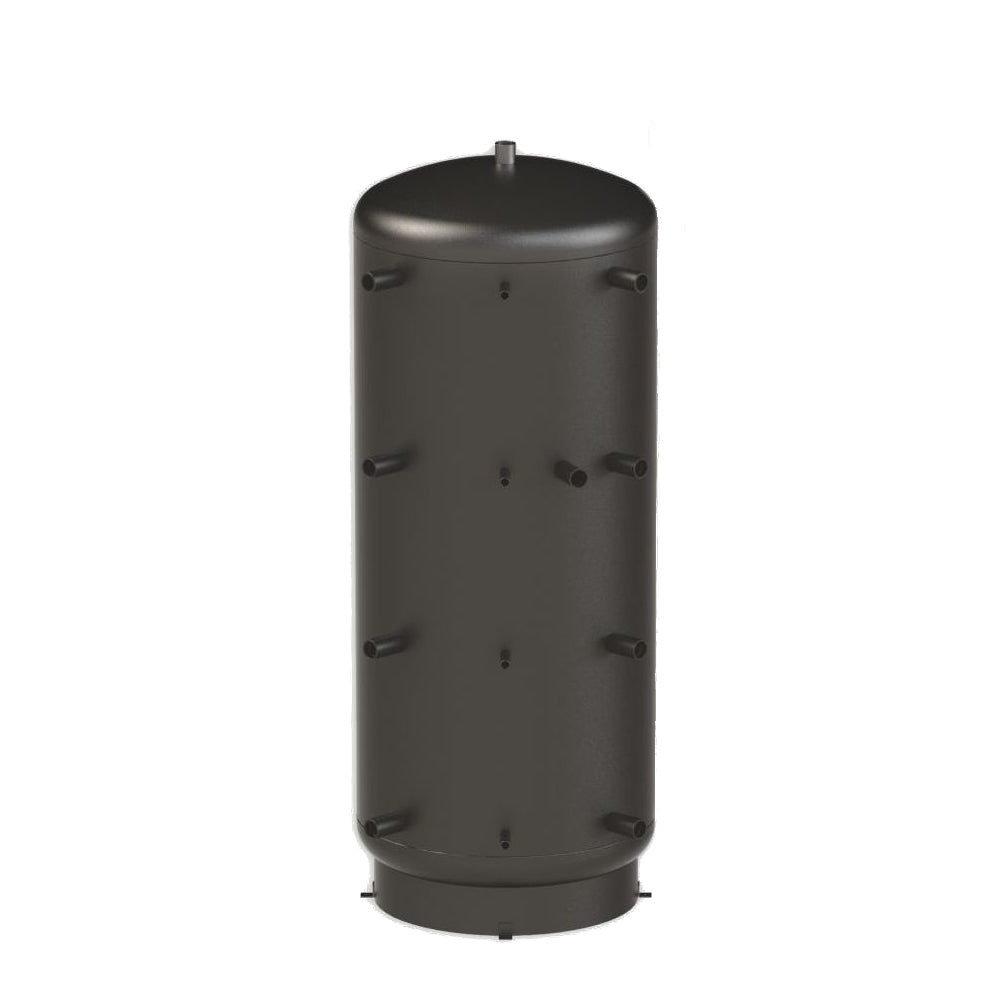

ThermoFlux Hygienespeicher HYGTKB-R 1000 | 1 WT | Ohne Isolierung
Der ThermoFlux Kombi-Hygienespeicher verfügt über einen fest eingeschweißten Trinkwasserwärmetauscher.
oder
Produktdatenblatt
Ihre persönliche ThermoFlux-Kaufberatung:
Produkt Details
Beschreibung
ThermoFlux Hygiene-Kombispeicher HYGTKB-R 1000 mit einem Wärmetauscher und ohne Isolierung | mit einem Nutzvolumen von 975 Liter | für Heizungskreislauf mit gleichzeitiger Brauchwassererwärmung

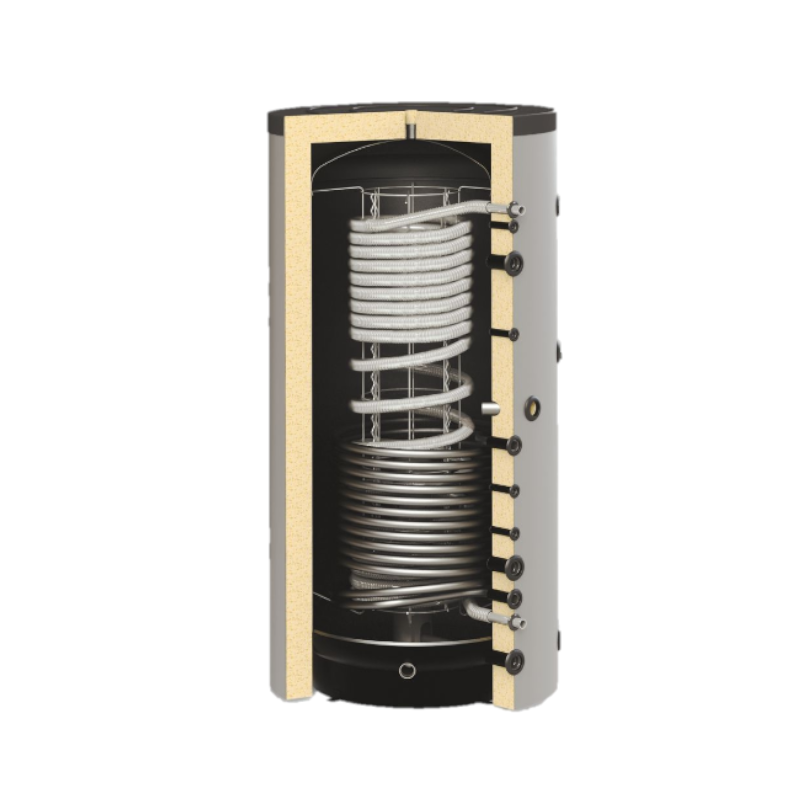

Die Hygiene-Kombispeicher von ThermoFlux werden in Heizungsanlagen mit integrierter Trinkwassererwärmung im Speicher eingesetzt. Bei diesem Speicher handelt es sich um einen kombinierten Hygiene Pufferspeicher mit einem Standard eingebauten Edelstahlwärmetauscher und mit einem fest eingeschweißten Wärmetauscher für die Anbindung von z. B. Solar.
Der ThermoFlux Trinkwasserwärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 bzw. AISI 316L. Dieser Edelstahlwärmetauscher ist im Hygienespeicher eingeschweißt. Durch die geringe Brauchwasserbevorratung 25 Liter und das Durchlauferhitzer-Prinzip wird einer Legionellenbildung vorgebeugt. Eine Anode wie bei klassischen Trinkwasserbehältern ist daher nicht erforderlich, somit sind die Hygiene-Kombispeicher wartungsfrei.
Worin liegen die Vorteile eines Kombi-Hygienespeichers?
Ein Kombispeicher verbindet die Warmwassererwärmung für die Unterstützung von Heizungssystem mit der Erwärmung von Trinkwasser durch einen integrierten Trinkwasserspeicher. Die Speicherung erfolgt für die spätere Verwendung des erwärmten Wassers. Durch diesen integrierten Trinkwasserspeicher sparen Sie Platz, da Sie keinen zusätzlichen Trinkwasserspeicher aufstellen müssen.
Zusätzlich können Sie noch eine Frischwasserstation erwerben, um Ihr Trinkwasser vor Legionellen zu schützen. Den Speicher gibt es ohne Wärmetauscher, sowie mit 2 Wärmetauschern sodass Sie noch eine zusätzliche Heizquelle anschließen können.
Folgende Isolierungen lassen sich mit dem Hygienespeicher kombinieren
Optimierte Standard-Vliesdämmung für ThermoFlux-Speicher
Die optimierte Vliesisolierung wurde im Hinblick auf beste Wärmedämmeigenschaften in Kombination mit einfacher Montage entwickelt.
Das Ergebnis: beste Dämmeigenschaften, welche durch beste Passgenauigkeit, geringes Gewicht und optimierten Dämmwerten gerade im Bereich der Anschlussstellen besticht. Die optimierten Vliesisolierungen sind zu 100 Prozent recyclingfähig.
Innovative Neodul Vliesisolierung Wärmedämmung für ThermoFlux-Speicher
Das innovative Produkt Neodul® etabliert sich als neuer Standard für die Wärmedämmung von Warmwasserspeichern. Die rechtlich geschützte Kombination individueller Werkstoffschichten verringert den Wärmeverlust im Vergleich zu anderen Dämmungsformen erheblich. Die Energiekosten sinken damit drastisch.
Die Dämmung ist dank ihrer intelligenten Konstruktion (einschließlich Löchern für die Anschlussrohre und deren Dämmung) einfach zu montieren. Sie ist stabil und passt perfekt für Ihre individuellen Wasserspeicher. Das geringe Gewicht der Dämmung und die Verwendung einer Verschlussleiste oder eines Reißverschlusses vereinfachen die Montage. Diese kann schnell und einfach von einer oder zwei Personen durchgeführt werden.
Technische Daten im Überblick:
- Trinkwasser-Wärmetauscher aus hochwertigem Edelstahl
- Behälter aus Qualitätsstahl S235JRG2, nach DIN 4753 und Euronorm EN 12897 gefertigt
- Die Anschlussmuffen sind in einem 90° Winkel angeordnet
- Betriebstemperatur Behälter 95°C
- Betriebsdruck Behälter 3 bar
- Betriebstemperatur Edelstahlwellrohr 95°C
- Betriebsdruck Edelstahlwellrohr 6 bar
- Mögliche Isolierungen sind Energieeffizienzklasse C und B
- Heizstab optional möglich
Im Lieferumfang enthalten:
- 1 x Hygiene-Kombispeicher HYGTKB-R 1000/25 ohne Wärmetauscher
Im Lieferumfang ist keine Isolierung enthalten.
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 5–10 Werktage |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| Durchmesser mit Vlies | 1030 mm |
| General_Durchmesser | 790 mm |
| Durchmesser ohne Isolierung | 790 mm |
| EAN | 4068407058051 |
| Fläche Wärmetauscher unten | 3,0 m² |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 2040 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kippmass | 2074 mm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nutzinhalt | 975 Liter |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Höhe ohne Isolierung/mit Isolierung | 2040 / ca. 2090 (je nach Isolierung) |
| Wärmeverlust | C-Iso: 121 W | B-Iso: 79 W |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Bereitschaftswärmeaufwand | C-Iso: 2,9 kWh/24h | B-Iso: 1,9 kWh/24h |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Trinkwasservolumen | 25 Liter |
| Artikel Einheit | St |
| Pufferspeichervolumen | 1000 Liter |
| Edelstahlwärmetauscher | 6,11 m² |
| Inhalt Wärmetauscher unten | 18,5 Liter |
| Gewicht | 210 kg |
| zul. Betriebsüberdruck | 3 bar |
| zul. Betriebstemperatur | bis 95 °C |
| Anfrage | nein |
| Verpackungseinheit | VE |
